[练习题] 【进阶级练习题2】

[复制链接]
发表于 2007-1-7 20:08:13 | 显示全部楼层 |阅读模式 来自: 中国上海

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
【进阶级练习题1】发表后,受到很多朋友的积极参与,超出想象,真令人感到欣慰。希望大家一如既往,多多关注。
: k4 L) l* ~2 d7 N
9 h# V' o; G- b+ \; t% g发新题前,我已于昨晚将【进阶级练习题1】的答案、解题思路、动画演示公布,地址如下:
9 M9 r) M. V% @" A+ e
7 I& F% v3 ^1 P8 chttp://www.3dportal.cn/discuz/viewthread.php?tid=195797&extra=page%3D13 E! ?2 [, E6 f9 d; L  S  b6 o) t

# s7 a9 B8 |. o0 m' @& u% v+ c【进阶级练习题2】
$ \; M5 R  w1 @% U) ]7 O" W& |+ C$ D原创:Joseflin先生(台湾)      整理:SHAONX(上海)
+ @9 S5 [+ a$ F
: z6 I$ O" F( @+ _- N2 r( _求:
; G" m* _8 l7 d0 J" a0 c8 B; I1. a 值为何?
; V/ W& \& F, d5 k4 H: h# v% y    a. 54.1193    b. 54.1219    c. 54.12911 R* \/ \! ~; `+ O3 |) h
2. b 值为何?
# Y! o, i- n3 k7 N    a. 30.7003    b. 30.7030    c. 30.7300/ J* [$ G5 m$ _+ D6 B! j' d
3. c 值为何?% p8 x9 w% X- c7 o3 e, H
    a. 14.1899    b. 14.1989    c. 14.1998- z; i' Q6 a* U3 F: T' ]$ ?
4. A 值为何?6 L1 N/ k9 `2 a- B) z
    a. 91.0270    b. 90.2007    c. 90.2070
8 s8 R1 h* t- j$ m% `; Y% ]5. B 值为何?* p' E# H6 E3 {( _
    a. 28.0142    b. 28.1024    c. 28.1240( U% c" R) K8 D" e7 D5 y
6. D 值为何?: t2 u7 d6 G. @4 N3 B
    a. 23.3348    b. 23.3438    c. 23.3834& L! }8 N0 u. z5 j8 z
7. 绿色剖面线区域之面积为何?
- o4 E7 l0 U% x" T. c8 y" a$ |  B   a. 1975.0888    b. 1975.8088    c. 1975.8808

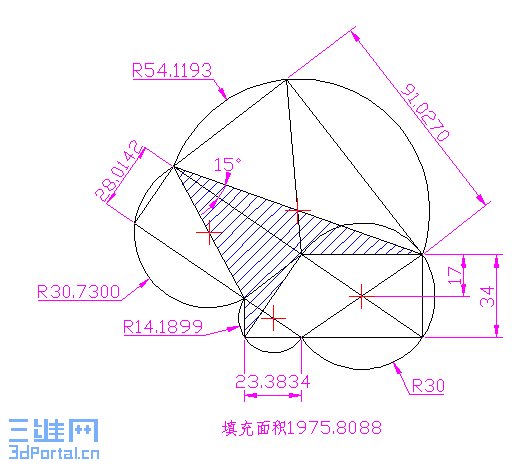

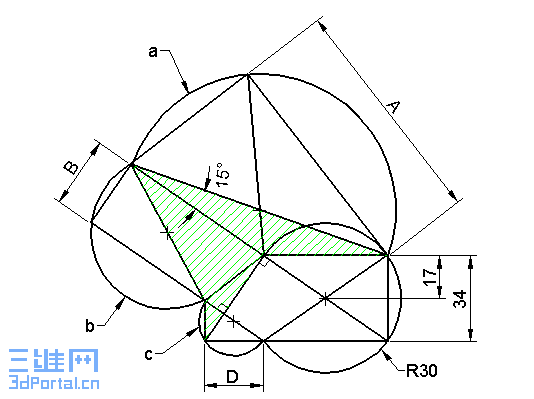

4 p% k0 a% \% W- h; P Problem2.gif 1 w0 ~( C' P2 M! w8 T4 J% Z
9 D$ T1 j: b. y2 R$ u! ^/ G* N
我已核对过,条件完全具备。* I! u7 C3 t/ @
提示一下:本题4个圆弧之圆心均在斜线上。

6 X. ]6 w0 [1 N! y! g4 {7 w
( u' n( |5 G3 T8 I[ 本帖最后由 shaonx 于 2007-1-7 20:09 编辑 ]

评分

参与人数 1三维币 +10 收起 理由
★新手★ + 10 提供系列作图练习!

查看全部评分

发表于 2007-1-7 20:24:51 | 显示全部楼层 来自: 中国江苏苏州

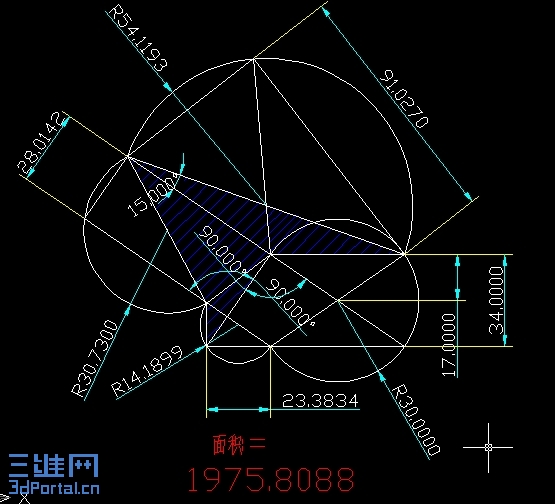

画出来了:答案为ACAAACB

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 真快呀!参与!

查看全部评分

发表于 2007-1-7 20:46:01 | 显示全部楼层 来自: 中国辽宁营口
我也发个答案,表示支持。不需要加分。
发表于 2007-1-7 21:21:44 | 显示全部楼层 来自: 中国上海
ACAAACB
' o# K( |! x- F9 T' S% I8 i从楼主的练习一中学到了查询面积的新方法,LIST方便多了,经前都是TOOLS,INQUIRY,AREA,ADD什么的,烦。感激一下!
0 D$ ]/ y* v# j+ n. T) q6 |顺便问一下台湾的 Joseflin 老师是什么人?

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 参与!

查看全部评分

 楼主| 发表于 2007-1-7 21:55:46 | 显示全部楼层 来自: 中国上海
答复 4楼:- T7 ^/ e3 N; j) k, E) i. m
    Joseflin 老师是台南一家大型橡塑厂的高工,从1992年接触CAD至今,有很深的造诣。目前因身体原因,提早退休,但还被很多地方聘作顾问。
: K& r1 p6 P) [$ n    他收集了台湾地区历次CAD考核的大量习题,经筛选,整理,归成几大系列,“进阶级”为其中之一。
发表于 2007-1-8 10:03:31 | 显示全部楼层 来自: 中国河北廊坊
又来晚了,不过也支持一下& A( L3 h1 ?+ i9 v# Q2 [. I& G
不好意思一个线段忘了切掉了$ w) G  C, O; Q3 H+ ], a' P! d$ h0 C

" k2 R0 ?, ^$ n  P6 n[ 本帖最后由 w-gluby 于 2007-1-8 10:04 编辑 ]

评分

参与人数 1三维币 +3 收起 理由
★新手★ + 3 参与!

查看全部评分

发表于 2007-1-9 19:56:59 | 显示全部楼层 来自: 中国四川达州
好图的啊我也画出来的啊顶一下的啊但没有发出来的啊以后麻烦老师多多给出练习的图的啊
发表于 2007-1-12 09:21:47 | 显示全部楼层 来自: 中国山东青岛
来晚了,这次就不贴图了,希望楼主继续出题
 楼主| 发表于 2007-1-13 21:27:07 | 显示全部楼层 来自: 中国上海
解题已经推出,大家可以到以下地址:
4 \  _5 S2 g- G; b* i, S5 n# Mhttp://www.3dportal.cn/discuz/vi ... =page%3D3#pid936570
发表于 2007-1-27 11:12:44 | 显示全部楼层 来自: 中国北京
好东西是学习的动力有了目标
发表于 2007-1-31 00:47:12 | 显示全部楼层 来自: 中国广西柳州
我明天做做
) [7 ^/ \" w  v" f+ q刚来这论坛就有题
; `/ l4 n) L* W  |/ \7 {真好@
发表于 2007-7-26 22:54:36 | 显示全部楼层 来自: 中国山东青岛

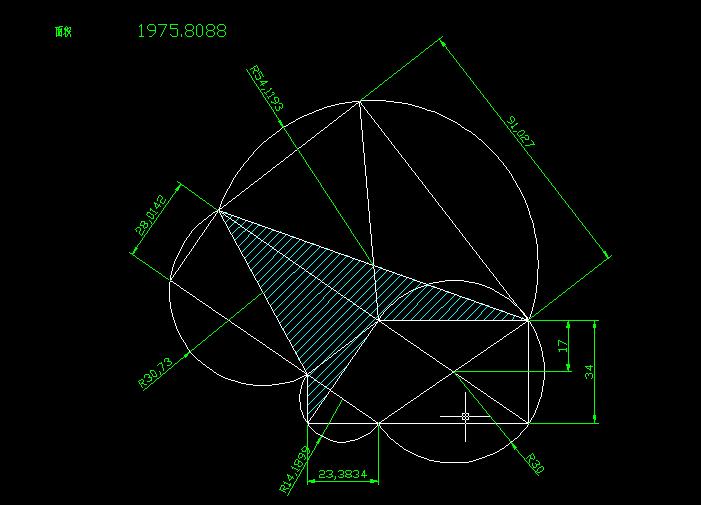

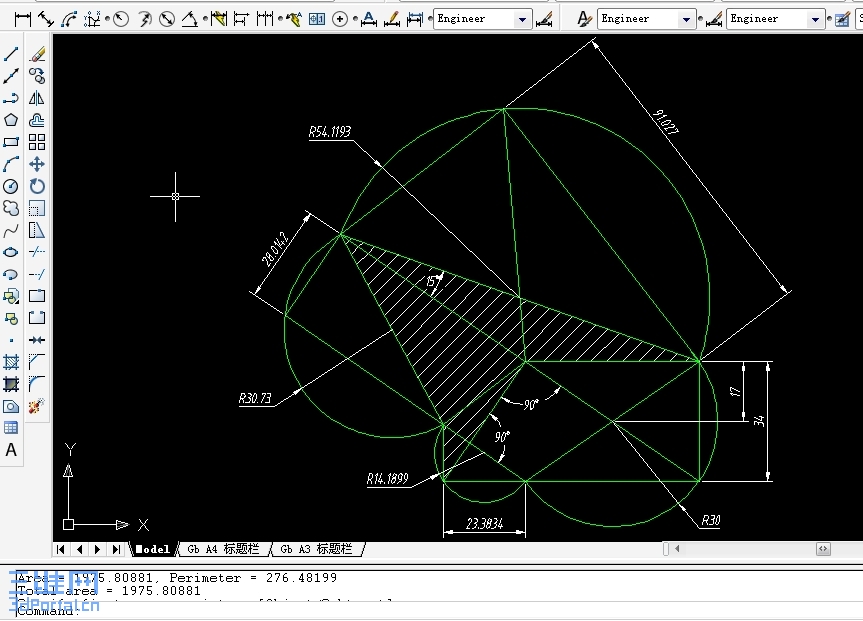

进阶级练习题2作图答案

发表于 2007-7-31 02:58:10 | 显示全部楼层 来自: 中国湖北武汉
有视频教画就好了
发表于 2007-8-11 22:37:20 | 显示全部楼层 来自: 中国台湾

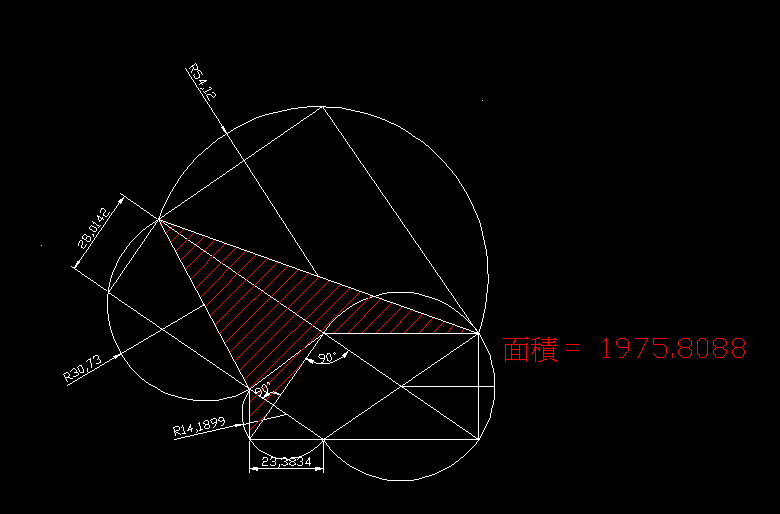

試作一下,繳卷!

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 鼓励,A 值为何?

查看全部评分

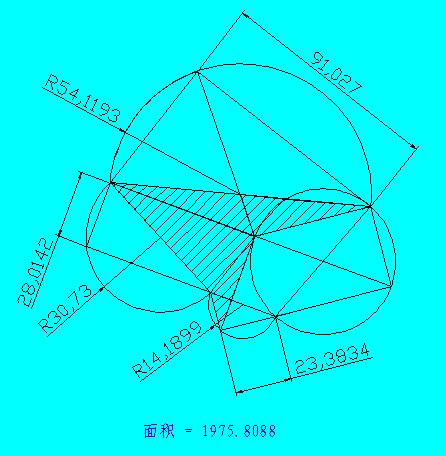

发表于 2007-8-31 08:53:22 | 显示全部楼层 来自: 中国福建三明
我也来交一份作业

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 正确

查看全部评分

发表于 2007-9-26 00:17:24 | 显示全部楼层 来自: 中国广东广州

刚开始学,我要一题一题做下去.

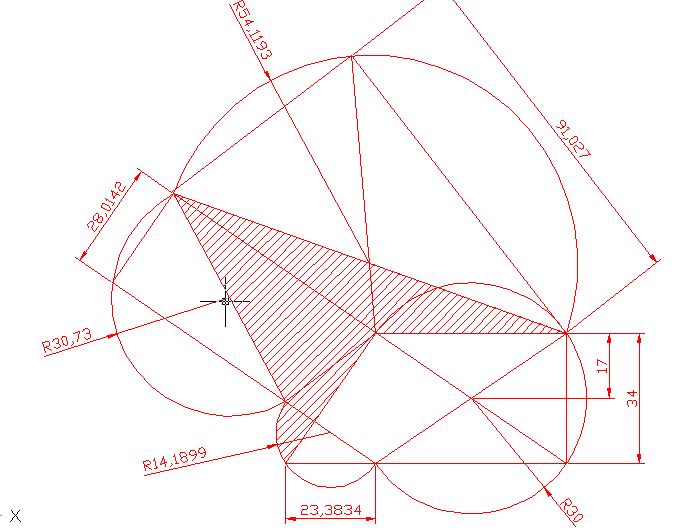

这是我的作业,第一次做,谢谢了, f.jpg

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 鼓励,面积为何?

查看全部评分

发表于 2007-10-18 09:01:40 | 显示全部楼层 来自: 中国浙江杭州
在公司,网页有被屏蔽,叫不了作业!就当好好 学习了!

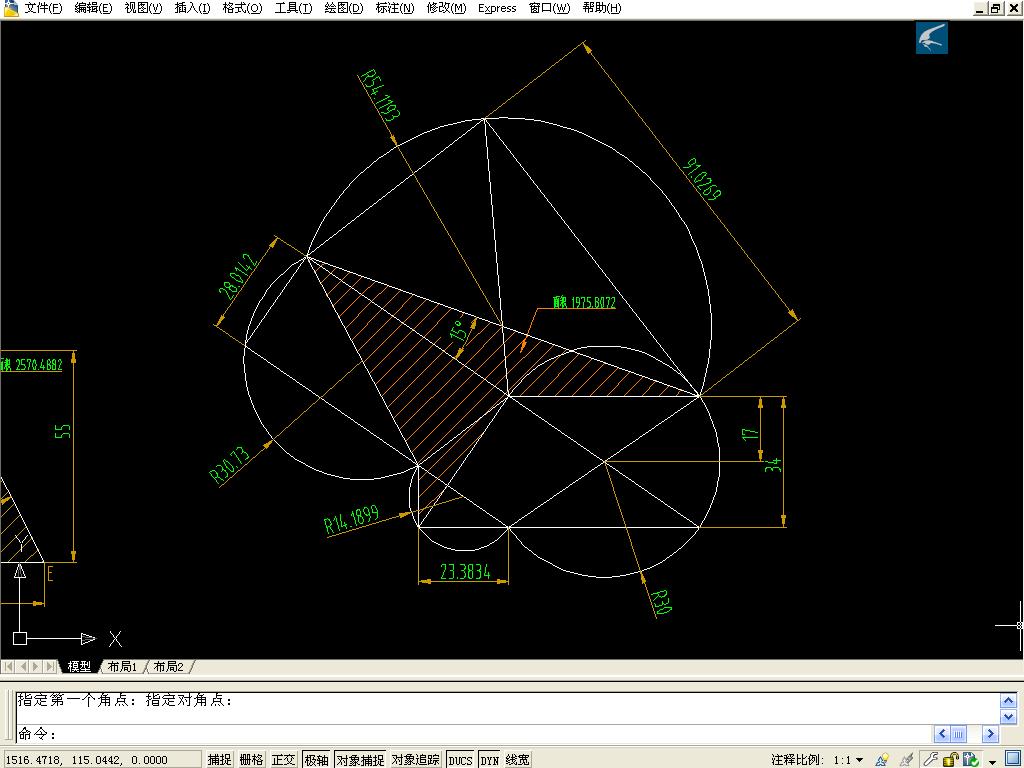

发表于 2007-11-8 15:15:16 | 显示全部楼层 来自: 中国江苏镇江
画好了,ACAAACB

评分

参与人数 1三维币 +4 收起 理由
2005llnn + 4 鼓励

查看全部评分

发表于 2008-6-18 09:08:20 | 显示全部楼层 来自: 中国江西南昌

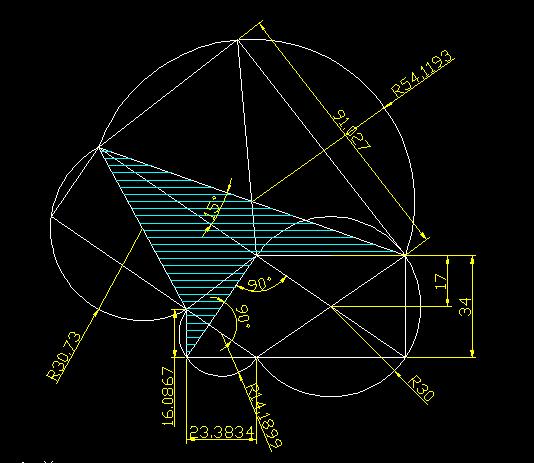

练习练习!!!!

评分

参与人数 1三维币 +2 收起 理由
2005llnn + 2 鼓励

查看全部评分

发表于 2008-6-21 19:35:53 | 显示全部楼层 来自: 中国江苏南京

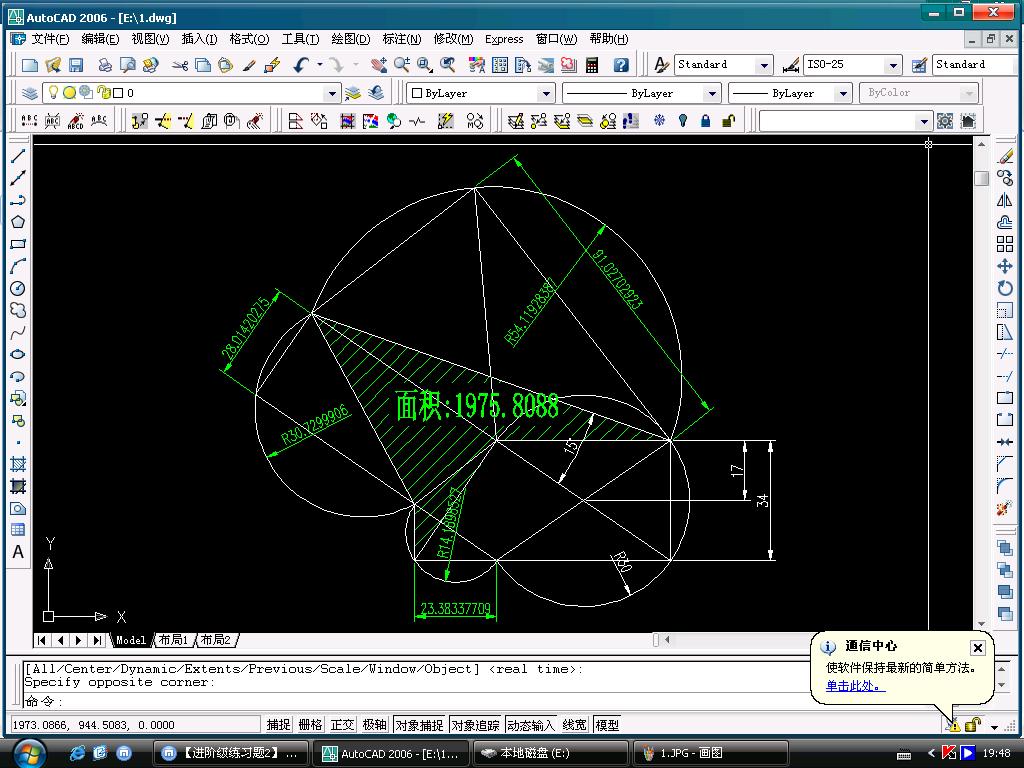

我也来发一个 2.JPG 2.rar (25.06 KB, 下载次数: 1)

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 正确

查看全部评分

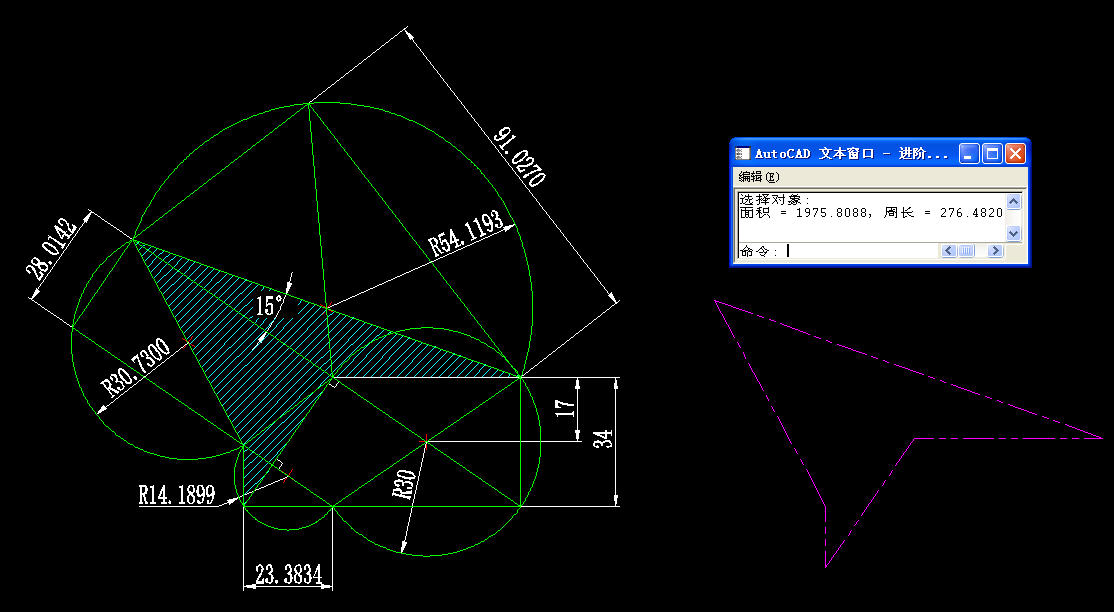

发表于 2008-6-24 21:21:19 | 显示全部楼层 来自: 中国甘肃张掖
认真分析原图而做(AutoCAD2004)。个人认为难点是判断标注为28.0142的两线段平行、共线。利用了三角形外角等于两内角之和,真是在做几何题,好 啊!同时也知道了斑竹们的辛苦:L :L ,谢谢你们了!good

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 正确

查看全部评分

发表于 2008-6-28 08:51:56 | 显示全部楼层 来自: 中国浙江台州
ACAAACB

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 正确

查看全部评分

发表于 2008-6-28 11:55:07 | 显示全部楼层 来自: 中国浙江温州

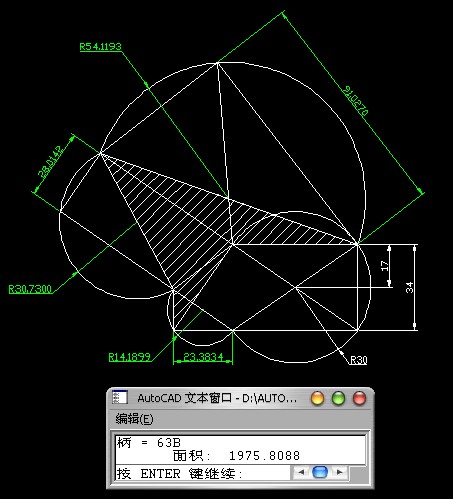

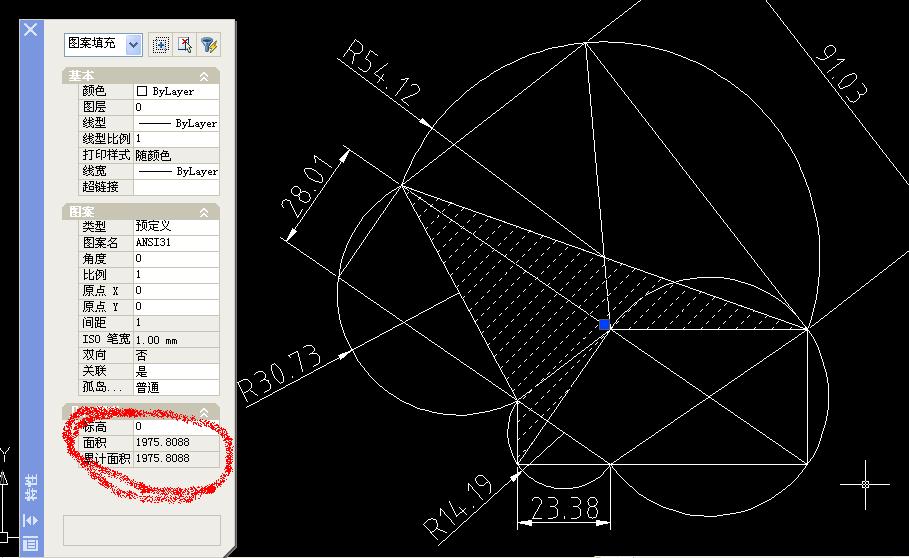

" p+ y/ ]- U6 O3 O) Y8 h4 {: A呵呵,花了一刻钟,图糙了点

评分

参与人数 1三维币 +4 收起 理由
2005llnn + 4 鼓励 标注尺寸的精度没有设置好

查看全部评分

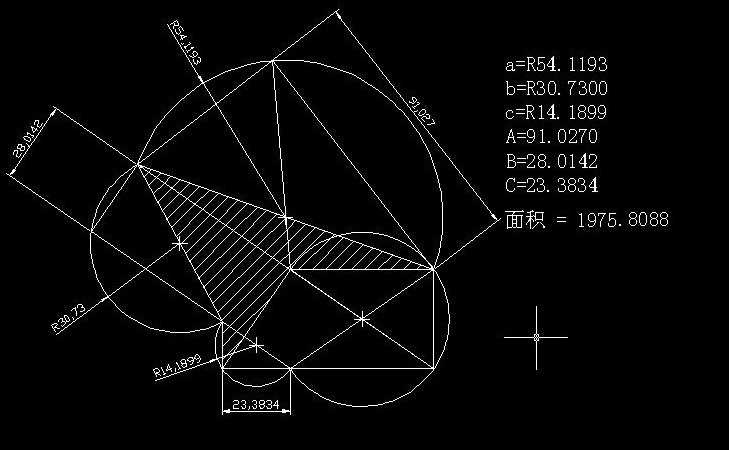

发表于 2008-6-29 16:58:25 | 显示全部楼层 来自: 中国江苏扬州
有做了一个& u& F  M) A0 m1 A( i3 g

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 正确

查看全部评分

发表于 2008-7-5 00:06:40 | 显示全部楼层 来自: 中国台湾

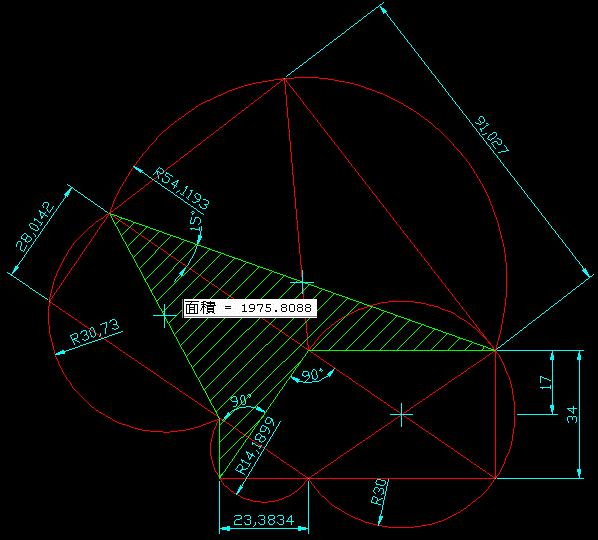

1. a 值为何?    a. 54.1193
; E  u" U1 d1 E+ U4 `9 O2. b 值为何?    c. 30.73008 X7 W- `- g& ^
3. c 值为何?    a. 14.1899
! C+ g: _4 Q/ @6 N; _. D  h$ V3 T) Q4. A 值为何?    a. 91.0270
, A8 w$ H  H, D6 n  J5. B 值为何?    a. 28.0142 9 K+ I6 a. C  C" y( H. n
6. D 值为何?    c. 23.3834' y' Z/ F: |/ E
7. 绿色剖面线区域之面积为何?    b. 1975.8088

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 正确

查看全部评分
