[分享] AutoCAD的三维文字系列整理及补充篇

 关闭 [复制链接]
发表于 2006-12-17 20:32:37 | 显示全部楼层 |阅读模式 来自: 中国吉林吉林市

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
CAD中的三维文字已经是老话题了,最近又有一些贴子问类似的话题,故整理一贴,供参考。
# D7 X9 v& n! y# ]7 m
# j4 H6 Q6 ^. L  ^- k! w" ^本论坛相关帖子:
* R/ @" E! E7 Y# f# K. P
: L6 f  l8 b$ ?" }; p怎样在2006中生成三维中文的文字?
8 L. G) b: I1 ]6 L8 q& `7 Xhttp://www.3dportal.cn/discuz/thread-105839-1-10.html
! X& T; g- l2 W' N7 o+ t1 o如何在三维中写文字8 L8 D. i1 L1 `) d: V1 d; _
http://www.3dportal.cn/discuz/thread-108928-1-24.html; Q8 O, r1 w( T. E& y; l
AUTOCAD 三维文字,一学就会
5 p' w9 A! |3 }# j/ ]+ A7 _http://www.3dportal.cn/discuz/viewthread.php?tid=130498&extra=page%3D18 t3 \+ d( a4 V$ o& q( n
文字炸开
4 r, c( m0 _9 o: P4 p) L# Thttp://www.3dportal.cn/discuz/viewthread.php?tid=112354&extra=page%3D273 j4 t1 i; g/ D1 v$ f
关于文字实体
/ u. ?- [8 q" w: ]6 F' r/ Q2 N- ]http://www.3dportal.cn/discuz/viewthread.php?tid=131796&extra=page%3D1
" E! g) a9 R6 l/ p/ C有关文字打碎4 k3 z( B$ c* O) ^1 g* a4 L4 @
http://www.3dportal.cn/discuz/thread-111656-1-22.html1 [: i8 ?7 Z* |; V' X
我用CAD做的立体汉字& [2 K7 |( T) d8 y( W0 F8 `
http://www.3dportal.cn/discuz/thread-98988-1-9.html3 Z8 J' W+ ~0 D2 P; \
制作三维字体
& k# v) F3 R) Y2 Bhttp://www.3dportal.cn/discuz/thread-108987-1-4.html  m. Y7 ]# a; y* J
如何将cad的文字转换成曲线啊# H) u! X; [- U6 O
http://www.3dportal.cn/discuz/viewthread.php?tid=132227&extra=page%3D29
. X/ U: y) a# U2 O  o; a8 {4 RCAD附加命令1 q/ |) L2 x* f# {
http://www.3dportal.cn/discuz/viewthread.php?tid=139503
& Q5 b7 [/ f* W' y, z怎样在atuocad里写弧形字呢
/ n: l1 B0 m4 s/ a& n0 X% f5 G* T' jhttp://www.3dportal.cn/discuz/viewthread.php?tid=126651&extra=page%3D29
2 H; h* ?3 k* ?+ D$ t用CAD制作三维文字()
  _; }* o% I( c* v7 V8 _http://www.3dportal.cn/discuz/viewthread.php?tid=180877&extra=page%3D17 o- z/ `: ~3 q! a
6 |/ c( G: \6 G4 X

( N* E; n3 z! M$ a" L! ?  S1 KAutoCAD2004-Express tools
4 e- x$ Z9 E+ ~' ^http://www.3dportal.cn/discuz/viewthread.php?tid=179004&extra=page%3D2& O5 A' Q* d! O" w
AutoCAD 2006 Express tools$ @- H/ X4 x8 i. f; Z
http://www.3dportal.cn/discuz/viewthread.php?tid=179704&extra=page%3D2
 楼主| 发表于 2006-12-17 20:34:37 | 显示全部楼层 来自: 中国吉林吉林市
autoCAD中的三维文字的制作,主要是掌握字的分解方法。2 X$ O. l' H8 ]7 t

0 ~% I8 t" h1 j; q# e' ?1、用文字分解命令(txtexp)。低版本CAD在Bonus菜单下,高版本CAD在Express菜单。这两个菜单均需要在安装CAD时,选择自定义安装,然后选择相应的这个选项。一些二次开发的工具带这个文字分解工具,基本都是直接调用了这个程序。
5 b2 c: ?1 e0 g" O4 e楼上的贴子中有2004和2006的这个工具,可直接安装试试。
6 q/ L; [/ ~$ B ! ~1 a* W+ C: W9 x/ [6 E5 J
2、在word中插入艺术字,注意,除了文字变形外,不要设置其它效果。选择设置好的艺术字,复制,到CAD中用选择性粘贴中的AutoCAD图元方式,贴入,文字成为可编辑的线条。
5 Q! N( o2 x4 W5 o( c. y- |; c) x
" X; s! L# i3 d% @3、单线体字,也可以添加DXB虚拟打印机,把文字打印成DXB格式文件,在需要地方用DXBin命令输入。* M2 g. G% g; Z* A* y
; B8 A. h9 W2 v& ^) M1 Z! g
注意,分解后的文字,一般要删除多余线段,有的还需要修剪交叉线,如果文字复杂,可用Bo命令重新生成一个多段线边界,如果文字简单,直接用Pe编辑成闭合多段线就行了。
$ Q% W6 E! z/ E. s+ l# V# t5 k, r1 c
图片示例简要说明如下:

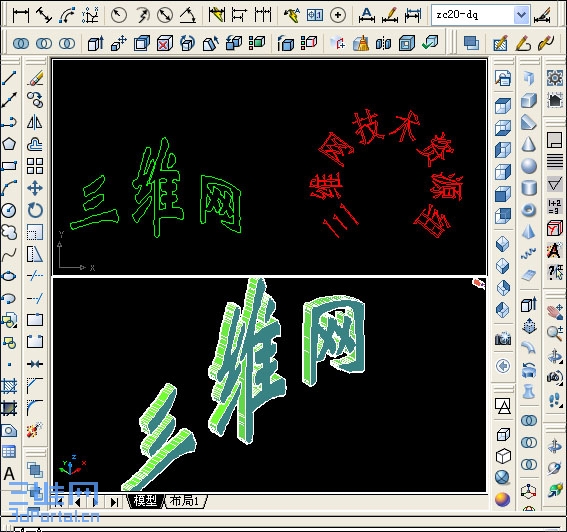

! S, x7 k3 ^9 Q( @8 k/ z9 I"三维网",字形由word的艺术字变形得到。
/ y  y! w( {/ ]. l) A 3 j2 p  D( d8 Z3 b/ v3 b# k& h
"技术资源组",字形由 Express菜单下的弧形文字命令(arc-aligned text)生成,先用图元分解命令(explode)炸掉弧形文字的属性,再用文字分解命令(txtexp)炸成可编辑的线段。
% L  n, x, _& E4 ^9 |- C

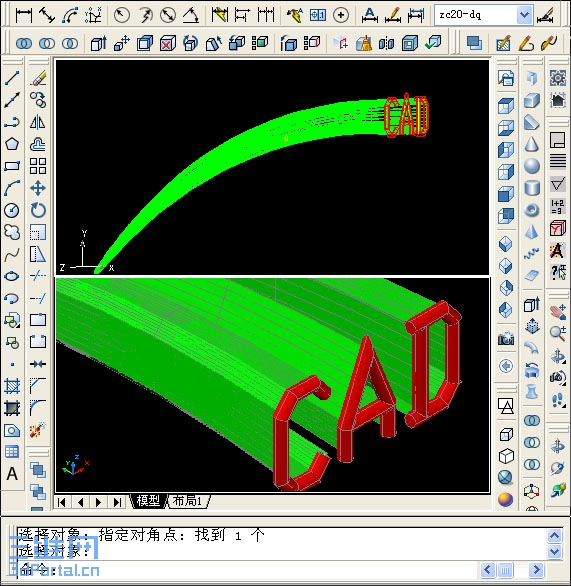

3 _: |% e, y) b2 s! ^, ?/ K: N4 S"CAD" ,以炸开的单线体为路径,扫描(sweep)一个小圆生成的。后面的路径由三个不同大小的单线体CAD图形放样loft生成。需要在2007下完成。

评分

参与人数 1三维币 +10 收起 理由
唐昕晨 + 10 好资料

查看全部评分

发表于 2007-1-2 21:24:01 | 显示全部楼层 来自: 中国广东广州
好资料,收入我的收藏贴,以后查起来会很方便。谢谢。
发表于 2007-1-27 13:05:29 | 显示全部楼层 来自: 中国山东济南
CAD的三维文字制作的好经验,收下了,学习.
发表于 2007-1-27 22:14:46 | 显示全部楼层 来自: 中国北京
cad中制作三维文字第一次看到真的不错
发表于 2007-1-27 22:17:41 | 显示全部楼层 来自: 中国广东深圳
感谢楼主分享,辛苦了!
