问题多的叶片扫描

lucifer_942 · 发表于 2006-11-20 21:50:37

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

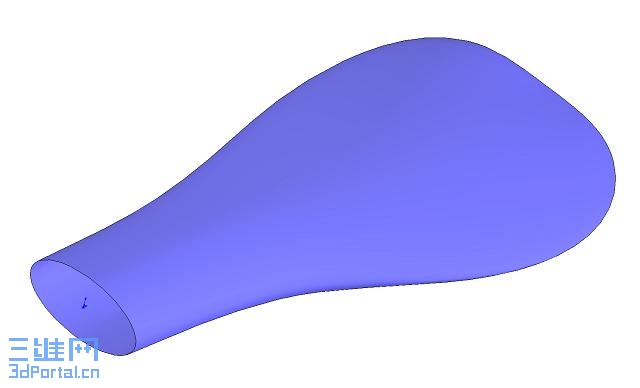

这是准备扫描的螺旋桨的叶片,但问题多多啊,请各位高手指教一下,thank you!!!

gaoch · 发表于 2006-11-23 10:24:58

截面草图的问题，

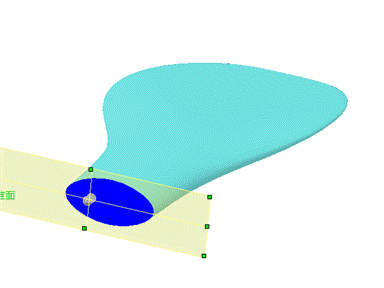

看下图，根据扫描的定义，这个实体应该在我切的每个截面和最初的截面草图相似，相似的意思就是草图的约束相同
楼主做的截面草图是一个椭圆，显然，下图中，被切的截面很多不是椭圆，所以用一个椭圆作为草图没法扫出

xuhongejo · 发表于 2006-11-23 21:37:59

原帖由 lucifer_942 于 2006-11-20 21:50 发表" j; t, w5 R3 E/ Y
这是准备扫描的螺旋桨的叶片,但问题多多啊,请各位高手指教一下,thank you!!!

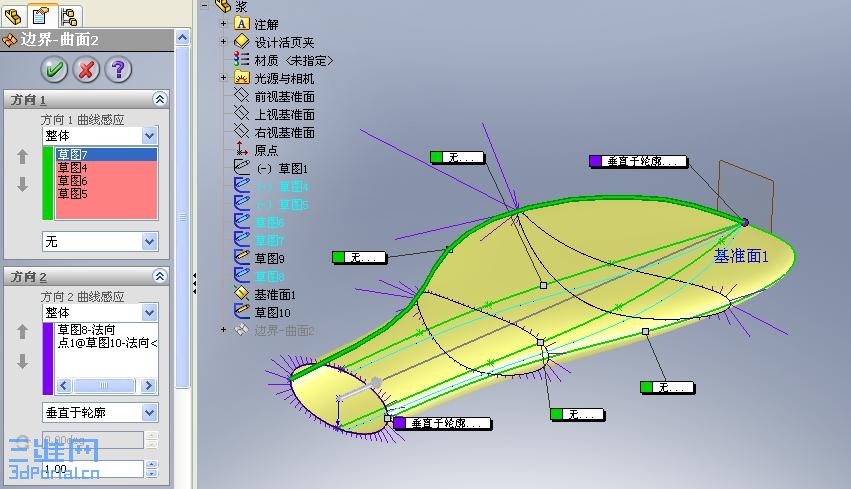

这个螺旋桨的端面为椭圆截面，但经过四条引导线后，与端面平行的任意截面位置均不是椭圆，扫描截面与引导线干涉，所以不能形成扫描，2006版本不能解决上述问题，只能用2007版本新增功能“插入\曲面\边界曲面”功能来完成。建议用2007版本设计。

gaoch · 发表于 2006-11-24 09:15:53

原帖由 xuhongejo 于 2006-11-23 21:37 发表
2 E- x7 F- s0 r1 D8 n8 R, I# l
# R. }5 [$ n6 L: e6 x7 S" X( k2 N这个螺旋桨的端面为椭圆截面，但经过四条引导线后，与端面平行的任意截面位置均不是椭圆，扫描截面与引导线干涉，所以不能形成扫描，2006版本不能解决上述问题，只能用2007版本新增功能“插入\曲面\边界曲面” ...

晕~~~

既然知道了问题的所在，那只要改动截面，使其符合扫描的定义就可以扫出来了，版本已不是问题
最简单的方法，截面用样条曲线，样条曲面用四点控制，四点和四条引导线分别穿透
为了更好的理解扫描，建议楼主截面仍旧用椭圆，但不是一个椭圆，是有多个椭圆段组成，不多说了，楼主试试
