CAD几何作图竞赛题（2026年2月），竞赛结果已公布。

2005llnn

  n& G" S9 e4 O$ nCAD设计标志202602
6 L+ ]4 g& a$ t  L1 i$ s本题目由会员2005llnn提供
# L9 L& U0 J6 D% ^" b" a



设计该标志，要求尺寸200，作出dwg图，并标出完成图形所需尺寸标注。
( u: U# r7 R; Z- d- C  I# J

尺寸精度要求为整数。角度单位必须使用十进制度数,不得使用度/分/秒,百分度和弧度,精度也要求是整数。
8 q; |: ^) ~" k* }6 t! x1 x

参赛会员注意：图片及dwg格式的压缩文件以“附件”形式上传，不要点击“插入全部附件”，
8 r4 t7 |, ]6 a% q" W6 S阅读权限设置为“最高权限”。
( s! L( V- m/ ?- u4 Q答题请在本主题帖内发回复帖

2005llnn

; `* [) _1 ]' e& D% A8 O
一.竞赛题目：CAD设计标志202602
设计该标志CAD几何作图题，要求尺寸200，作出dwg图，并标出完成图形所需尺寸标注。
' o* s0 {: H' H- R尺寸精度要求为整数。角度单位必须使用十进制度数,不得使用度/分/秒,百分度和弧度,精度也要求是整数。
+ ^' Y: N2 C  F附件阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。
禁止会员利用马甲一起参赛。

二.竞赛要求
, G/ S! o2 `* K& I! A- H; q) B除了AutoCAD区版主不能够参加竞赛，其它会员、技术团队成员、版主都可以参加竞赛，使用AutoCAD、CAXA或其他CAD软件，
' l, y+ F- F  M: Z. [在规定时间内将作出的图形截图为jpg附件或压缩包在本主题下跟帖发表，并提供dwg附件，
* @1 G9 f1 ]+ |附件阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。
* R, J9 h5 X7 X' l" W% J" M6 w$ X6 c
三.竞赛时间
7 D8 T3 O1 ]- ]2026年2月3日至2026年2月11日。
/ T/ A/ e$ q+ n4 r
四.评选时间及方法
# m3 ^* Q/ v5 @, b( M% s2026年2月12日-2026年2月14日，由三维网技术论坛CAD版块
2 F. `  I) H: V3 W1 G版主为评委，内部评选出各奖项。

7 W$ b. f' C* Z$ \. I1 a五.奖励
1、一等奖：1名，奖励100元以内实物奖励，上一期中一等奖的会员不能够连续获一等奖；如果抽中一等奖，只能够改获2等奖。
2、二等奖：2名，各奖励500个三维币；
3、作图基本符合要求者先各奖励20个三维币；
4 [% J/ _* R; H/ B; i. [4、如果评出11名及以上优秀者，上期一等奖获得者不参与抽奖，可获得300三维币；
* v& ?6 p9 y0 t' r4 |5、如果评出11名以上优秀者，按发帖提交时间排名优先获得抽奖资格，排名较后的作图接近完美的会员可插队获得抽奖资格；
+ g2 m2 n+ J% z6 w  ^* ?. j6、根据竞赛实际情况会对奖励规则进行适当修改。
& ]/ e3 |/ Q7 e; q- q! V
. d. p4 J2 O$ d; P$ a/ }0 Q六.其它
4 x3 l% u7 l: H5 R: m竞赛结束后在本帖发回复帖进行点评和讨论。

; q+ |, g" c* o七.抽奖规则
# T! M5 `* r8 S: G$ L% d每期竞赛由本版区版主评出10名或10名以内优秀者参与抽奖，优秀者按发帖顺序进行从1开始顺序编号，
本期中奖号码按2月15日星期日开出的七星彩号码确定中奖者，七星彩左端第1位、第2位、第3位（各位不同号）为中奖号码，
如果第1位号码没有符合中奖要求，就以七星彩号码第2位替代，以此类推。
如果本期七星彩号码不能够确定出全部中奖者，未确定的中奖者可通过下一期的七星彩号码继续确定。
& J4 o/ v, |# K第1位获奖者可得到100元以内实物奖励。第2位及第3位获奖者可各得到500个三维币。
3 d8 n8 h6 |, Z. ?9 g* d+ m1 A上一期中一等奖的会员不能够连续获一等奖；如果抽中一等奖，只能够改获2等奖。一等奖由后一位中奖号所得。
+ v, _$ A; l* Z% G" \- b. b) F例如七星彩开奖号码为7665432。则7为第1位中奖号码，6为第2位中奖号码，5为第3位中奖号码。
6 d- g8 G6 f. }" O# O如果一等奖中奖者在下一期竞赛开始前还没有办理领奖事宜，按弃奖处理。
- V' [6 P7 i- @4 M. y$ w6 y
% g1 l% L5 ?  ?

竞赛已结束，等待抽奖。
楼层	用户名	抽奖号	备注
3	zhaozhihui	1	尺寸标注文字位置有问题
4	gerald_lee	2	接近完美
5	塔山817	3	接近完美
6	gongwen0519	4	接近完美
7	spar	5	接近完美
8	wupeiqi	6	辅助线应该消除
9	TKG-09	7	接近完美
10	林主0598	8	接近完美
11	zhangwp	9	尺寸标注文字太小

. D8 E- K. U# g- {
$ N" M, W* `. T

zhaozhihui

6 r4 O* `4 o% k4 i! }

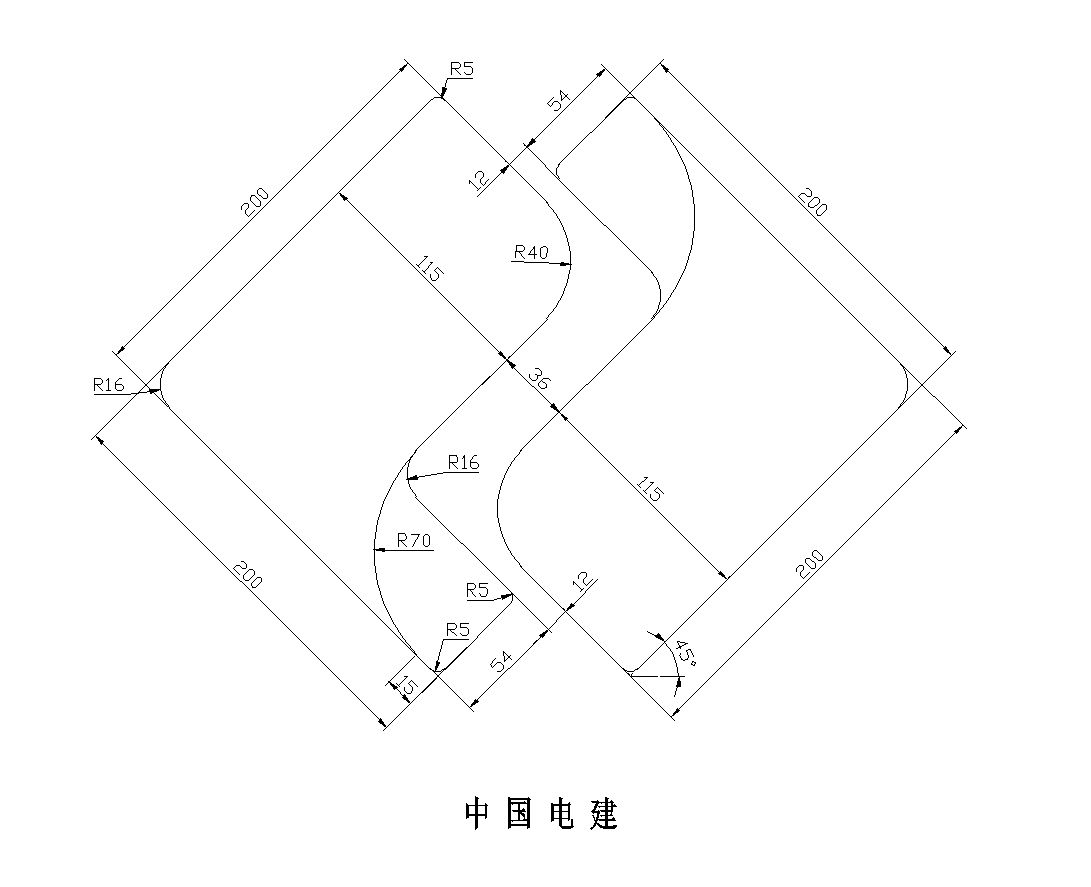

交作业：
