SOLIDWORKS 2021 - 3D CAD
# `; U8 u( r+ }) r3 O( A. H2 B一、工程图出详图模式改进3 Z! U ]" b! @+ T# M6 O
- 改进了出详图模式的性能，以更快生成更多工程图
- 改进了以下功能：添加孔标注、编辑现有尺寸和注解，以及添加局部视图、断开视图和裁剪视图
5 \% t4 ]8 Y: p; T
5 `8 @2 C7 M6 @) Q i
3 F# w* ~# G/ ^
优势：对出详图模式进行了更多改进，以更快地处理大型装配体工程图。
3 v# v h8 o9 g5 B6 l
9 k4 r6 U, S3 x& L/ ~二、装配体建模增强功能
. T3 |8 q: r ]! J, k- 干扰检测报告可随图像一起导出到 Microsoft Excel电子表格
- 在展开特征树节点时自动还原轻化零部件的选项
- 沿路径创建链式阵列，以使用曲线长度而不是弦长5 f. a# j' z6 L. E4 a; [# T3 j
! I+ F4 j) m" ]0 @
/ M- R) T3 @ E* k( _优势：使用简化的工作流程设计装配体。/ S4 N. F% d8 K
- Z5 z2 G" D6 i- H E2 ]三、改进了装配体简化
) j I4 H$ {- o9 c1 d% k# U; M- 将消除特征的模型另存为配置
- 可在完整版本和简化版本之间轻松切换
- 操作可模拟其他任何配置
: ~# F" L0 Y# O# P2 g' @5 R
* Q; e7 q/ a- w' J I! S ~( y0 T9 T
! {0 L7 Q4 e5 k, D! k; _+ Y1 s4 i; A
优势：更好地处理简化装配体。
' u* Y9 N, |! B5 W
1 e5 o( g5 U: @5 D$ @四、性能改进
; }4 z' f, K3 x8 ^4 D& E, R+ u1 w L- 改进了遮挡剔除、侧影轮廓边线和工程图的性能；快速配置切换
- 显著改进了打开、保存和关闭装配体的性能
- 循环参考引用的检测和报告
- 将文件添加到 SOLIDWORKS PDM 库的速度明显加快
! c& V( ]; g. E- e: W# {3 S7 {- Q6 Q' L
* W+ y- \1 }* d% @% C. R# j" P
) E6 U" N! S; E- K优势：更快地处理大型复杂设计。
% |' H* j; n9 [- }1 H6 J1 w, d/ s6 R2 N5 R. j' ~
五、更灵活地进行零件设计& L' K$ C0 G0 Z3 ]
- 可对零件中的 60 多个特征和命令执行重做
- 非平面相切边线上的边线法兰钣金。可对复杂的法兰执行平展操作
- 能够在文件属性和切割清单属性中添加和评估方程式
- 在插入或镜向零件、派生零部件零件或镜向零部件零件时可转移的零件级别材料
& Q, X4 |0 x6 c, S6 s/ F
/ [4 }! y' ^7 B+ n
+ `; J7 Y( C3 ]) `6 r' {优势：在零件设计中拥有更多的选择和更大的灵活性。8 V$ z3 `6 H, ~' Y+ s) u$ ^) d. f
- m4 E3 T4 a! Z& c
六、用户体验新功能
: @ |' E: K+ d- 颜色选择器工具，用于从外部应用程序中选择外观颜色
- “自定义”对话框，用于在快捷方式栏和“命令”选项卡上搜索命令
- 系统选项在 FeatureManager 设计树中显示转换后的特征名称
) B, B! W( M! I7 R; D
* U! [2 [0 h7 }- |) X$ d- `
$ J: _) T0 H1 q5 C9 F' A
优势：节省时间并简化设计任务。 @1 {8 b6 y4 W. U6 T: G
+ U6 x. Y$ q. [( |/ F. f七、更可靠的仿真
* {* y. I C t) ]/ n( `8 s8 a/ r- 网格诊断识别、隔离和提示，可修复质量较差的元素
- 改进了接合准确性，使网格化更快、更稳定
- 通过接触稳定改进了收敛
$ q( O& y0 B: l6 o& [0 V1 V4 R
$ c" m3 V0 w+ |6 F$ {1 v
3 u4 T& `; Y* G; f3 V2 N& j
优势：实现更快捷、更易用、更可靠的仿真。; S' y# O$ y/ j q3 ~. t G: `
$ a h, I- D3 H) E6 M八、改进了电气布线) k/ n; o; ?! O1 ~, r) {3 }/ u
- 可将多根电线/电缆穿过线夹并进行排列
- 使用中接管零部件无零部件接头接合电线
- 支持接头表、互连和附件库中的端接( S# X3 w# l" s9 Q _7 D- p" C% \
& A1 }, H' N- s; d+ R0 H; y! I
8 p6 |3 [" n5 y; a2 X; m
优势：以更灵活的方式创建电气布线。# P0 x' a9 t, \
p1 \! @9 m% R- x* v九、顺畅的数据管理9 s0 y. v- `' a6 e5 @+ i
- 更一致的 Windows 资源管理器集成，更好的缩略图支持
- 在控制自定义列组方面具有极大的灵活性
- 支持 BOM 设置，从而降低了出错风险并提高了效率
- 图标选择可用于工作流程状态；改进了过渡以帮助快速定文件状态
1 ]% }2 V/ E( j) K' o# x# z, |
+ v# h. z) F( i2 q% w8 i9 ]6 W
" \1 `$ m/ d8 X6 X- C& q) T5 d; l优势：节省执行常见 SOLIDWORKSPDM 操作的时间。
3 V7 {7 ?; o5 G" S

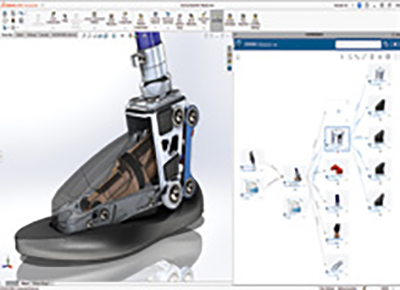

* M7 Q; ^ I+ Z+ [+ z* l十、云中互连的设计到制造生态系统' w/ ?- O. P$ N5 w7 O) {0 X
- 派生格式转换器可帮助创建适合更广泛用途的派生输出，并创建精确的几何体以用于下游设计、仿真和制造应用
- 支持工程图上的多张图纸和标注，改进了工程图质量
- 在从 3DEXPERIENCE 平台打开数据时，对打开模式的管理提供了与 SOLIDWORKS 类似的选项
- 能够控制配置以在 3DEXPERIENCE 平台中保存
' h6 p4 Z; h5 B% y
& g: z2 S- R% `% \; u9 b
+ s8 G; V6 r5 K2 K( D4 ~优势：创建无缝的产品开发工作流程，并随着业务需求的变化，使用新工具轻松扩展这些工作流程。
