SOLIDWORKS装配体里的快速装配工具栏的使用技巧

智诚科技

我们在SOLIDWORKS里进行零件装配的过程中，除了“配合”命令外还可以采用“快速装配工具栏”，它有着许多的优点，上手简单，操作方便，非常符合人性化特点，而且还大大的节约了装配时间。

作者：智诚科技ICT—MingRao   原文链接：http://www.ict.com.cn/skilldetails/237.htm

具体如何操作呢？就让我们分别以“槽口配合”、“宽度配合”以及“限制角度配合”来进行举例操作。

  ?  h  T4 i9 X
$ Z( {% U% x( M' ?

①  “槽口配合”操作示例：

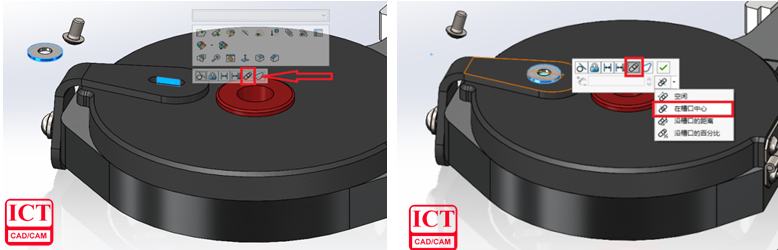

选取垫圈的外圆柱面和槽口内壁（槽口内的方形平面或圆弧面均可），在“快速配合工具栏”里点击槽口命令，选择“在槽口中心”。（这里选择“沿槽口的百分比”，输入50%也是没有问题的）

http://www.ict.com.cn/Uploads/image/20191226/20191226094911_6513.png

) {" a* F. S, B& p% b& t0 [

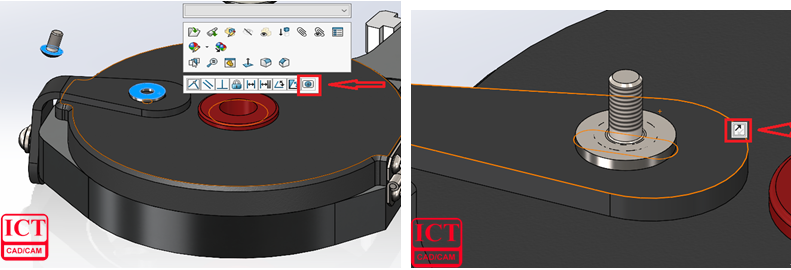

选取垫圈的上表面和螺钉的内平面进行“轮廓中心”配合。（这里有一点值得注意，在配合完成确认后，软件会推断你需要“反转配合”命令）

http://www.ict.com.cn/Uploads/image/20191226/20191226095129_6826.png

②  “宽度配合”操作示例：

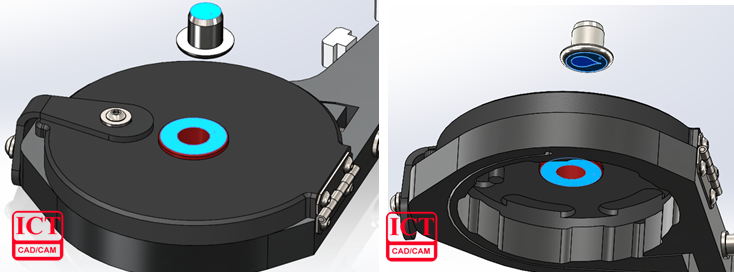

采用宽度配合时需要选取四个面（每个零件各两个）

http://www.ict.com.cn/Uploads/image/20191226/20191226095155_2763.png

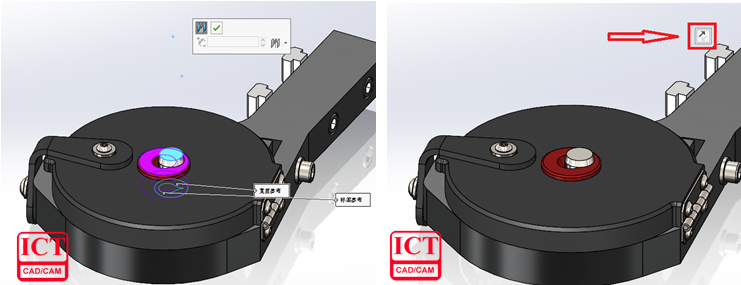

在弹出的“快速配合工具栏”里选择“宽度配合”，配合完成后点击确定，后续软件会推断你需要“反转配合”命令(图示中是需要的)，点击反转配合。

http://www.ict.com.cn/Uploads/image/20191226/20191226095224_8310.png

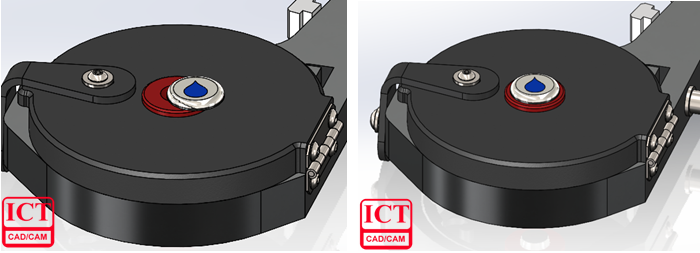

后面采用“同轴配合”便可。

http://www.ict.com.cn/Uploads/image/20191226/20191226095253_9638.png

* F: J- E: e: c! n$ x8 Y! m1 ]

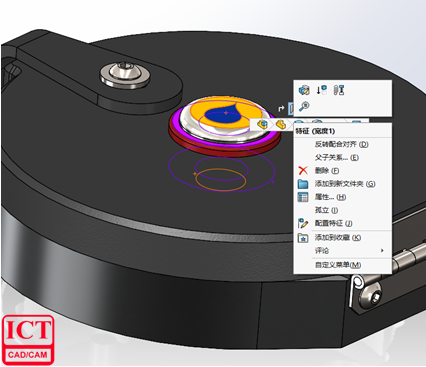

如果当你装配完成后发现某个零件的方向反了，此时可以采用一个“快速反转配合”的方法——选取要反转配合的零件，按“D”键，右击配合方式，随后进行修改便可。

http://www.ict.com.cn/Uploads/image/20191226/20191226095318_6357.png

0 T: {% Q5 e  j1 X9 z
4 U5 P4 }; i' ~3 v2 S( \$ K6 U

③  “限制角度配合”操作示例：

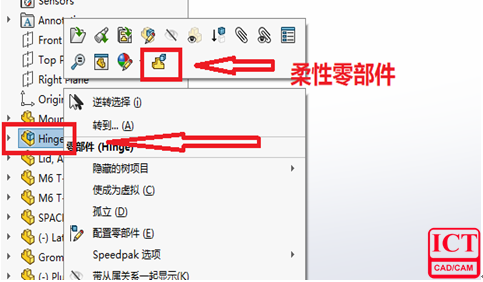

右键“子装配体”，将其变为柔性零部件（此操作是让“子装配体”内的零件能够在“总装配体”里进行移动）。

http://www.ict.com.cn/Uploads/image/20191226/20191226095338_6748.png

& f9 G* K9 k4 `: ^1 ~2 R1 x
7 V; `* a4 k- Q+ [5 l
4 p1 r! R0 d0 z% C, @0 p- ^

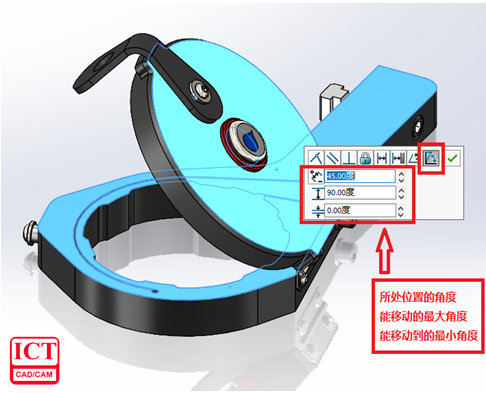

选取进行“限制角度配合”的两个平面，在弹出的“快速配合工具栏”里选择“限制角度配合”命令，接着在相应的文字框中填上“所处位置的角度角度”、“最大角度”以及“最小角度”即可。

http://www.ict.com.cn/Uploads/image/20191226/20191226095353_3466.png

有兴趣的小伙伴可以尝试操作一下。
