关于此话题，由如下几个方面：
4 G6 Q3 Z" z i- v" s2 O* r
9 f; H: j% q B6 r" F 1、 如何在由模型生成工程图时，中心线、剖面线都自动划分到指定的图层里？或者自动显示指定好的颜色？3 q/ w( U6 D3 S: | h
2、标注，含尺寸标注、形位公差、粗糙度等，自动划分到指定的图层，或者自动显示指定好的颜色？9 Y: V7 F& f8 K7 Y/ ]2 Q) @: {
) G9 t/ O7 X3 h- W, D2 Y, K
问题起因如下：# Z- w, j7 b' |5 I1 }7 n2 T

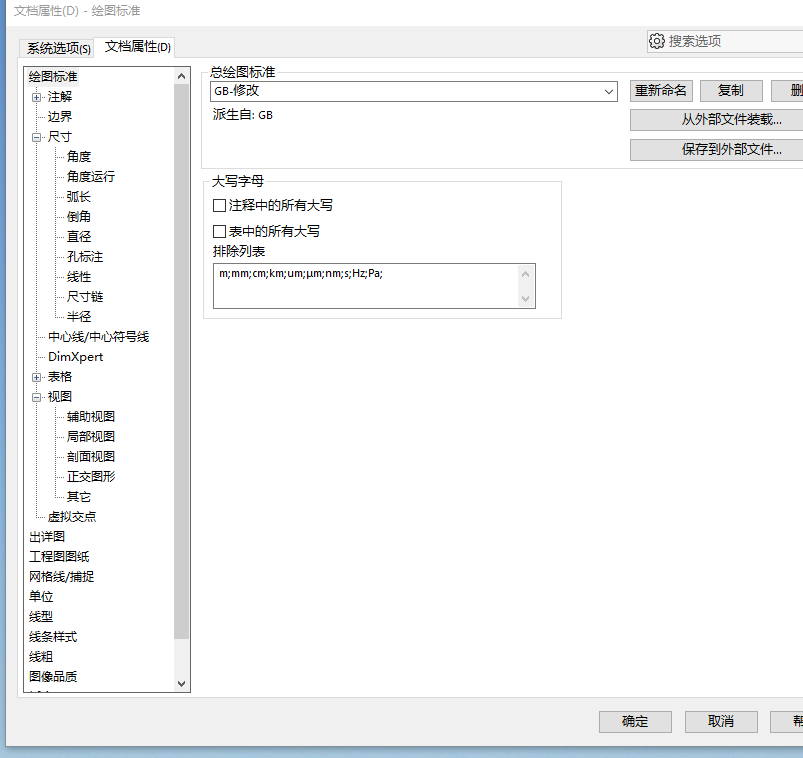

目前的solidworks 工程图，背景色是白色的，想改成黑色的背景，这样看起来比较舒适。但带来一个问题，原有的中心线、剖切线、粗糙度、形位公差等，还有标题栏的框线，全都看不见了，要解决此问题，必须一个一个的手动指派到图层里，或者手动指定颜色。很麻烦。我修改过”选项“里的”文档属性“，对里面的尺寸标注、视图等，都一一分配了图层，这个图层是silidworks已经划分好的图层。但没有任何用。 请各位大侠指点如何解决，谢谢。& N1 `, M" t* C( i. ]8 u5 j
: c$ Q9 x( S1 O" x. P
3 b. f* V, l* X' p: z) J# m( ~, x1 I6 C1 w, d/ N& d
|
|
发表于 2018-12-8 12:42:07
楼主
其实，对于像我这样出图频繁的来说，颜色很重要，半年来我出了400张图纸了，由的还是很复杂的图纸，比如齿轮箱，长期对著白板那是很痛苦的。
