[求助] 这个轴上的实体切除不能进行

[复制链接]
zqm
发表于 2018-8-31 16:35:19 | 显示全部楼层 |阅读模式 来自： 中国湖南
安装
主题分类用于问题归类:

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 zqm 于 2019-7-15 08:11 编辑 0 i  `8 F9 e8 G. c& ?, R7 J- x
  M$ ^/ H$ R: p4 U2 h* k

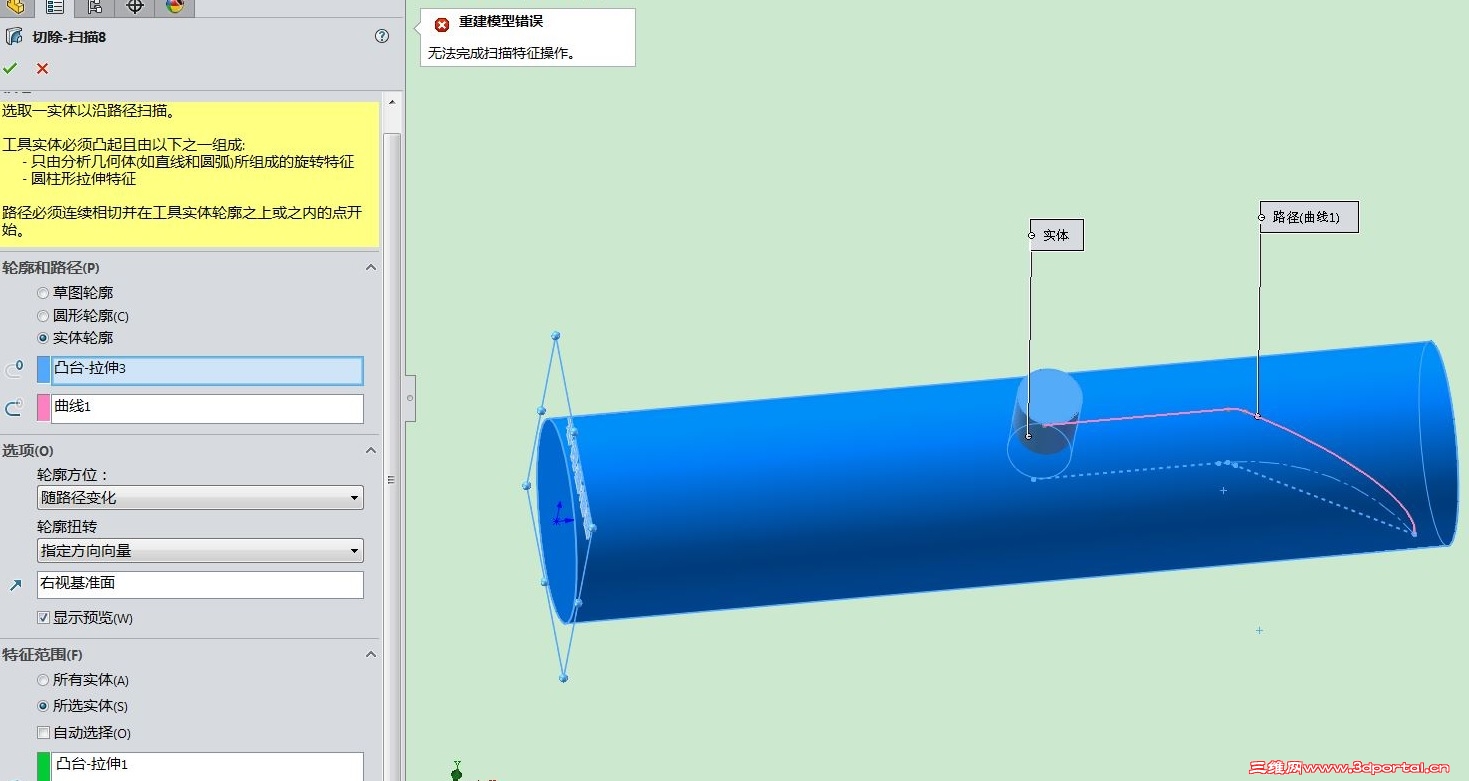

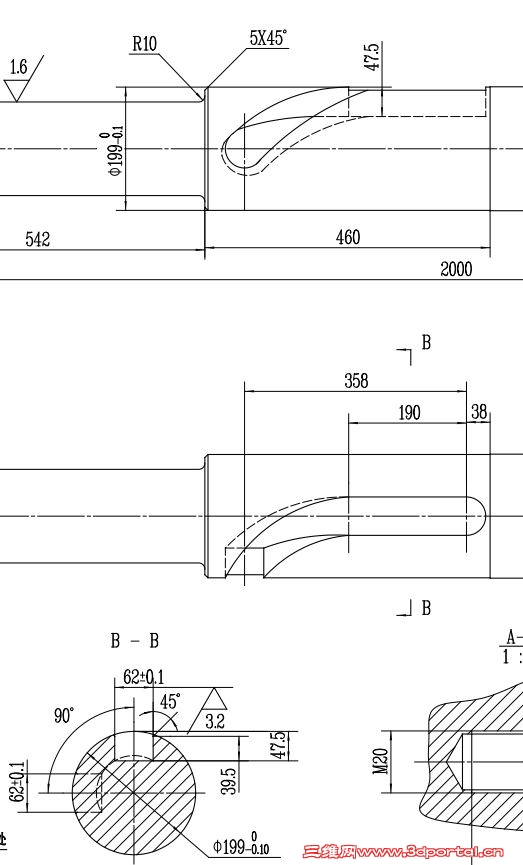

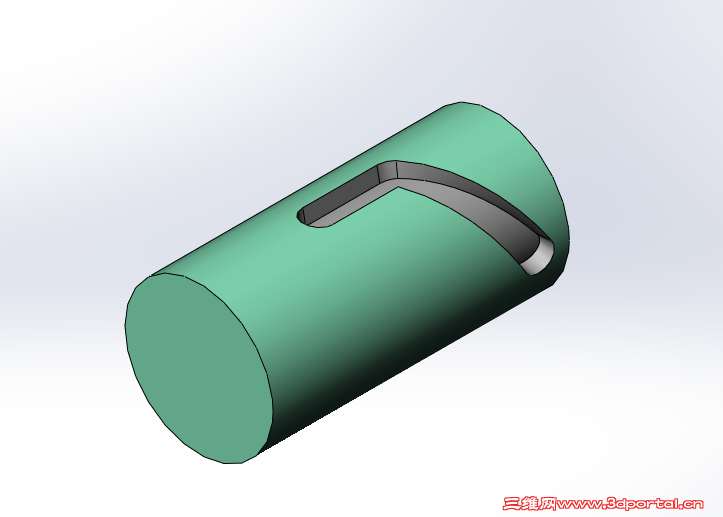

如下图示：: m# V* J" d9 L% D

/ N1 v  k% z3 _) @4 K* h& _! B1 V2 o  @6 D7 F3 i1 k

8 `& z* O: {! M! {# j- n这个是文档2017的
1 y, }6 H4 P8 |8 Y
2 _+ V- T9 v) o) X6 L+ j

轴上螺旋槽(不能切除).rar

106.09 KB, 下载次数: 14
回复

举报

zqm
 楼主| 发表于 2018-8-31 16:40:28 | 显示全部楼层 来自： 中国湖南
搜了论坛很多帖子，也没找到这个问题出在哪。
回复 支持 反对

举报

zqm
 楼主| 发表于 2018-8-31 16:47:55 | 显示全部楼层 来自： 中国湖南
具体尺寸要求是这样的$ O( b, M5 z. \$ d$ @- N
回复 支持 反对

举报

zqm
 楼主| 发表于 2018-8-31 16:59:34 | 显示全部楼层 来自： 中国湖南

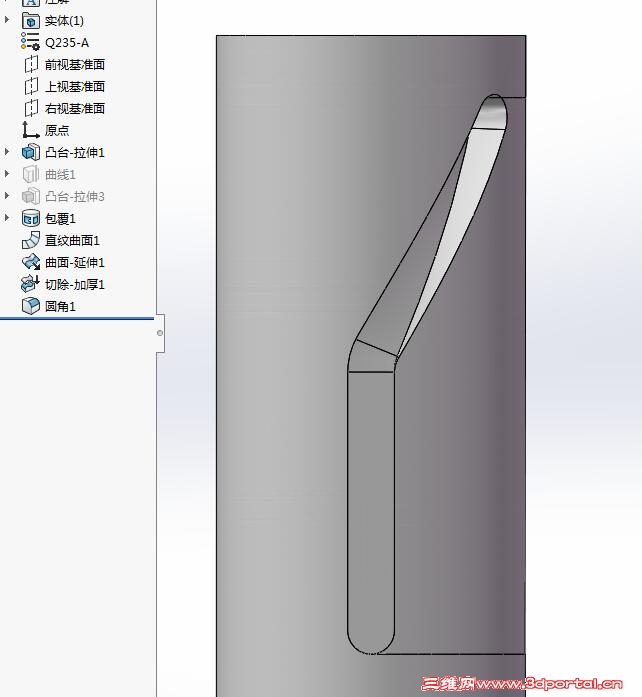

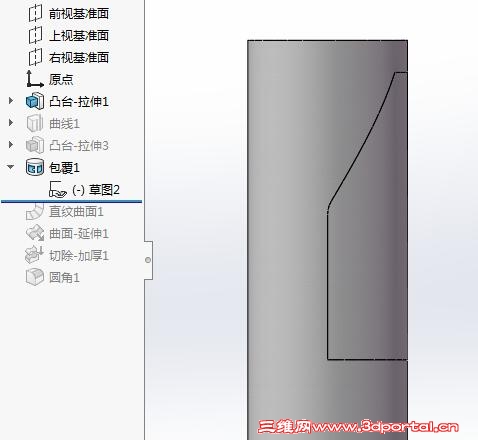

用包覆得到曲线再切除，样子很难看。好象还不是图中的形状。用带圆弧的曲线投影，形状与图十分相似，但那投影毕竟不是螺旋线。再者，这是90°角的，若增加角度就无法投影了。  j& K$ ^2 W# [/ s+ m# V2 p" }- t
0 u, m" V" l# V) S# K) B* M
0 h1 L/ M4 G6 F
- K. T' M* @$ [4 M8 l- D

6 d+ `# u2 U& c! i0 y3 R

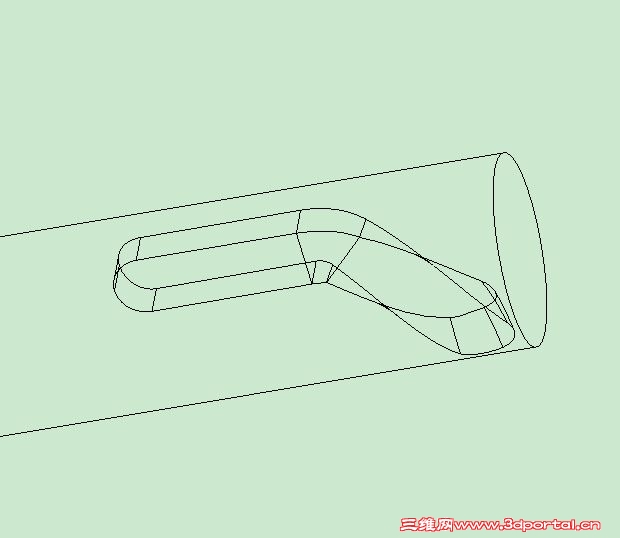

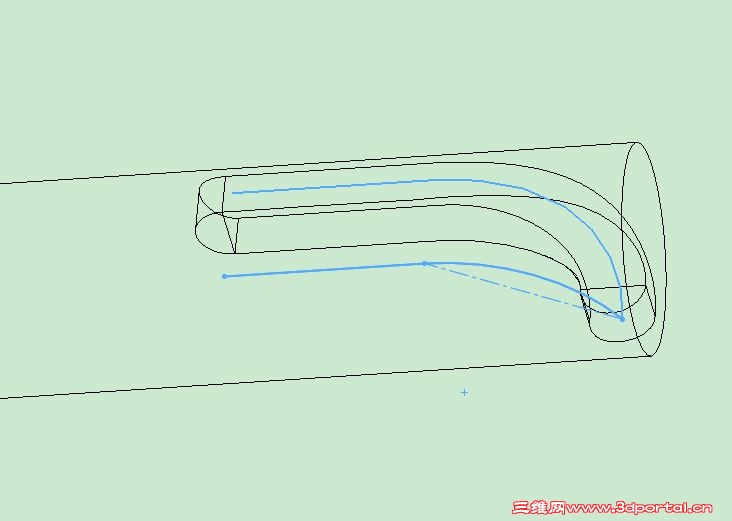

用圆弧投影作的

用圆弧投影作的
回复 支持 反对

举报

JYL495277
发表于 2018-8-31 17:21:43 | 显示全部楼层 来自： 中国山东烟台
zqm 发表于 2018-8-31 16:59; `+ z4 ?! O9 V) {6 A
用包覆得到曲线再切除，样子很难看。好象还不是图中的形状。用带圆弧的曲线投影，形状与图十分相似，但那投 ...
% i. T+ b7 O% C  ~; n& I2 E
提个建议，不知可行否。
: R1 B) D6 I" ^做两个件，两个实体，再用布尔运算，两实体相减。
0 Y5 j* W+ v5 d) M是否可行?+ s! x4 J) D( M+ S* x9 B
有时间我做做试试。. |, L) q/ m* E7 s- S( s. ]

点评

zqm
你这个想法很有创意！  详情 回复 发表于 2018-8-31 17:29
回复 支持 反对

举报

zqm
 楼主| 发表于 2018-8-31 17:29:14 | 显示全部楼层 来自： 中国湖南
JYL495277 发表于 2018-8-31 17:21
6 D* @- `3 Q) k) P* i提个建议，不知可行否。8 _, j! ^  y. v+ P2 Q; Q
做两个件，两个实体，再用布尔运算，两实体相减。# l: L" P% z8 H' n; S* k
是否可行?

' W( d, k3 p% h6 c" s+ o6 e! c你这个想法很有创意！
回复 支持 反对

举报

keilei001
发表于 2018-9-1 00:28:51 | 显示全部楼层 来自： 中国广东广州
本帖最后由 keilei001 于 2018-9-1 00:40 编辑
. F: q- H% v1 h2 L" ^( o+ f; n2 ~6 P
这个问题在论坛讨论过很多次了。
' I2 w8 `+ _- }! H& {从3楼的2D图来看，无法确定展开图的曲线是圆弧还是样条曲线，但肯定不是螺旋线。" T. ]* m  J3 S* ^, \$ Q* h: B
而且很显然，B-B剖面图是错的。
' v# j9 @/ t5 w+ ^5 t3 m/ _6 J3 ~
7 W: V) V9 ~# x; g! j$ x

点评

zqm
关键是我那个图为什么不能用实体扫描切除！  详情 回复 发表于 2018-9-3 08:13
回复 支持 反对

举报

中原大河
发表于 2018-9-1 16:38:48 | 显示全部楼层 来自： 中国河南焦作

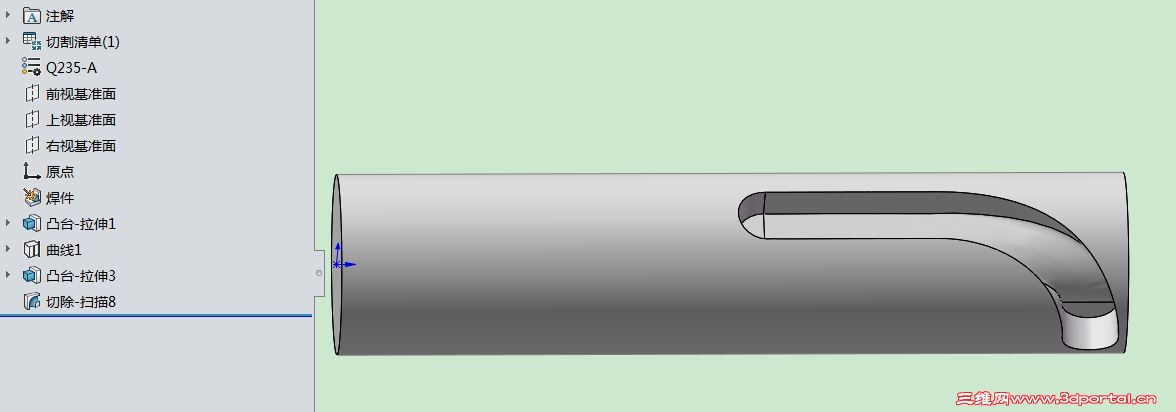

是这样吗
- H& x3 Y4 y+ _" F; e6 K3 V
回复 支持 反对

举报

zqm
 楼主| 发表于 2018-9-3 08:13:11 | 显示全部楼层 来自： 中国湖南
keilei001 发表于 2018-9-1 00:28# f% F" c1 d' H8 p3 l8 m
这个问题在论坛讨论过很多次了。- a  }8 i: x9 |, {
从3楼的2D图来看，无法确定展开图的曲线是圆弧还是样条曲线，但肯定不是 ...
8 x3 U6 y: a* C% T8 I  B
关键是我那个图为什么不能用实体扫描切除！

点评

qiminger
工具实体，必须是旋转特征。  详情 回复 发表于 2018-9-3 10:17
回复 支持 反对

举报

qiminger
发表于 2018-9-3 10:17:55 | 显示全部楼层 来自： 中国辽宁
zqm 发表于 2018-9-3 08:136 y! W$ a- O8 J7 r
关键是我那个图为什么不能用实体扫描切除！
  v9 _. r' V' T2 \! B( U. P
工具实体，必须是旋转特征。
回复 支持 反对

举报

keilei001
发表于 2018-9-3 13:43:20 | 显示全部楼层 来自： 中国广东
实体扫描切除对路径也是有要求的，不能采用组合曲线。
( Q- i0 {* f. g. Q( h- Q用实体扫描切除画了一个，不一定正确，仅供老大参考。4 a; S' \0 X/ U0 s! M' p# _

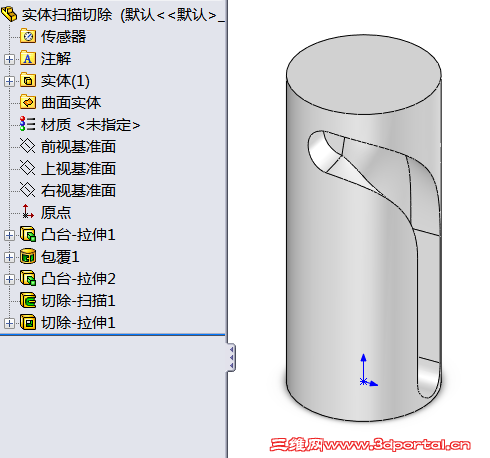

( n9 I  r( X8 E" c0 C7 L5 { Snap2.png
  C6 B" R+ b3 q8 Y/ z5 B3 a- ~4 x& W/ z4 ?, r2 \0 N8 \! R: T
2012. j. e: h( w; l: f+ c  U
实体扫描切除.rar (301.84 KB, 下载次数: 6)

点评

zqm
K大,组合曲线没问题啊.  详情 回复 发表于 2018-9-4 15:12
回复 支持 反对

举报

抒怀新
发表于 2018-9-3 14:14:29 | 显示全部楼层 来自： 中国江苏镇江
本帖最后由 抒怀新 于 2018-9-3 14:18 编辑
' |0 ~; e4 m' K9 w/ ]. q/ _: s' E) Z
keilei001 发表于 2018-9-3 13:43! z! F3 h2 A9 x- ?% v
实体扫描切除对路径也是有要求的，不能采用组合曲线。
) e" M7 {( h! f+ O3 y9 p) L+ C% c用实体扫描切除画了一个，不一定正确，仅供老大参考 ...
' o! \$ S: H: I- s2 J! G
K大  这样行吗4 B- O  t0 B0 s9 X8 e9 [3 x5 Y

点评

zqm
抒大,你这直纹曲面怎么弄的.我用曲面切除不行.  详情 回复 发表于 2018-9-4 16:03
keilei001
我认为这个模型的坑槽的做法可以用实体扫描切除或用曲面等距。  详情 回复 发表于 2018-9-3 20:29
回复 支持 反对

举报

keilei001
发表于 2018-9-3 20:29:10 | 显示全部楼层 来自： 中国广东
抒怀新 发表于 2018-9-3 14:14" w# u5 x6 U. _1 T3 q
K大  这样行吗
: q6 c  v3 y# n. I% d; Z6 I4 q
我认为这个模型的坑槽的做法可以用实体扫描切除或用曲面等距。
回复 支持 反对

举报

中原大河
发表于 2018-9-4 11:33:05 | 显示全部楼层 来自： 中国河南焦作
可以用扫描切除实现圆柱表面的螺旋槽
回复 支持 反对

举报

zqm
 楼主| 发表于 2018-9-4 15:12:42 | 显示全部楼层 来自： 中国湖南
本帖最后由 zqm 于 2018-9-4 15:50 编辑
( p- s' Y$ S0 C+ a% p9 m  T
keilei001 发表于 2018-9-3 13:43
) v* Q) n, {0 ~1 F- |; f' e实体扫描切除对路径也是有要求的，不能采用组合曲线。$ u! |& G' d8 r4 W1 b
用实体扫描切除画了一个，不一定正确，仅供老大参考 ...

3 ]% x7 L. I! m8 n$ gK大,你这作得很漂亮.不过组合曲线也是可以用实体扫描切除的.
: N2 G- F' f1 G! }! J: o: U
回复 支持 反对

举报

zqm
 楼主| 发表于 2018-9-4 16:03:36 | 显示全部楼层 来自： 中国湖南
抒怀新 发表于 2018-9-3 14:14
: u, H9 t8 }. S1 J1 e$ X) C- }! {4 \  WK大  这样行吗
9 {! v* |0 D  {
抒大,你这直纹曲面怎么弄的.我用曲面切除不行.
回复 支持 反对

举报

抒怀新
发表于 2018-9-4 16:10:02 | 显示全部楼层 来自： 中国江苏镇江
zqm 发表于 2018-9-4 16:03
0 E( I' k# ]/ q& O抒大,你这直纹曲面怎么弄的.我用曲面切除不行.
0 [% H; |. i; E- M& \3 }) X

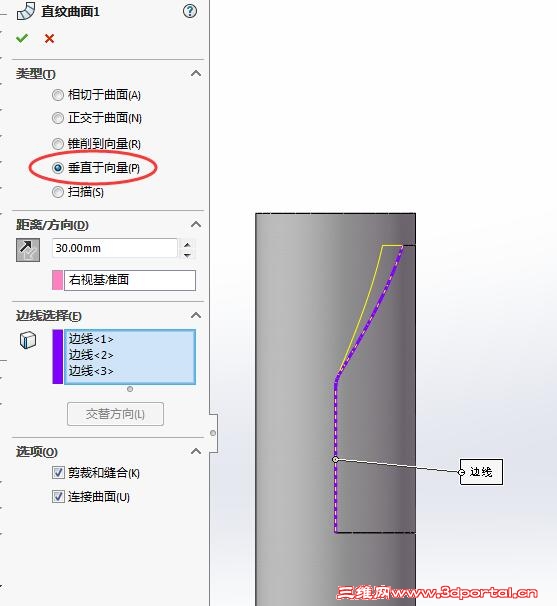

- \; U. ]; x$ x1 B& L/ N 02.jpg & y6 ~, B) n% b  I" u

点评

zqm
抒大,这个我作出来怎么不是垂直的槽,槽上下不等宽  详情 回复 发表于 2018-9-4 16:49
回复 支持 反对

举报

zqm
 楼主| 发表于 2018-9-4 16:49:00 | 显示全部楼层 来自： 中国湖南
抒怀新 发表于 2018-9-4 16:10
! M& i' [7 T: i/ c$ o& Q' o
抒大,这个我作出来怎么不是垂直的槽,槽上下不等宽
回复 支持 反对

举报

zqm
 楼主| 发表于 2018-9-4 17:23:03 | 显示全部楼层 来自： 中国湖南
这个轴上螺旋槽按K大的方法,已经可说是完美解决了,在此再次表示感谢.
回复 支持 反对

举报

shrong
发表于 2019-7-12 17:52:35 | 显示全部楼层 来自： 中国广东佛山
这个帖子仅仅lz可见，有什么意义

点评

zqm
现在可以看到了  详情 回复 发表于 2019-7-19 15:41
回复 支持 反对

举报

zqm
 楼主| 发表于 2019-7-19 15:41:08 | 显示全部楼层 来自： 中国湖南
shrong 发表于 2019-7-12 17:52! _6 ?0 m; ?, P& y5 {0 `% O. }. y
这个帖子仅仅lz可见，有什么意义

, f( q: U8 o6 }# y. n现在可以看到了
回复 支持 反对

举报
