SOLIDWORKS导入STP文件出工程图无法标注尺寸求助 18.7.20

任生

用点云逆向做出来的实体文件，另存为STP格式后，由SW导入，提示建模错误，并且在工程图里无法标注圆弧的尺寸。
! k+ {- ?/ e6 [3 T" @这个STP文件分别用CATIA/UGNX/PROE/SOLIDEDGE/INVENTOR这几个软件分别导入 都不提示建模错误，并且在工程图里都可以标注圆弧的尺寸。
. l8 e! T! L5 L! W8 D, A但是只有SW，是的，只有SOLIDWORKS软件导入后提示建模错误，并且在工程图里无法标注圆弧的尺寸。
+ A( @0 @  Q" B% F  z+ x1 W. Q" l即使是SOLIDWORKS工程图另存为DWG格式后也可以标这个圆弧的尺寸。为什么，究竟是为什么？只有SOLIDWORKS软件导入后提示建模错误，并且在工程图里无法标注圆弧的尺寸。
9 }  W0 _/ t  Z
这个工程图的老问题什么时候能解决。从2006年开始学SW，到现在18版 了，还是不能“所选实体 无法转换成 直线或圆弧” 其它软件在前些年陆续都解决了，都可以标注了。现在只有SW不行。被逼无奈 只能转DWG里出二维图了，太郁闷了。
5 c! O4 A, A9 D* Z# K; A& k1 u8 U$ k, s为什么和UGNX同样的核心，UG能标，SW就不能标，为什么不同核心的其它软件同样可以标，SW 为什么不能标？
4 e4 D. z9 S7 @& b

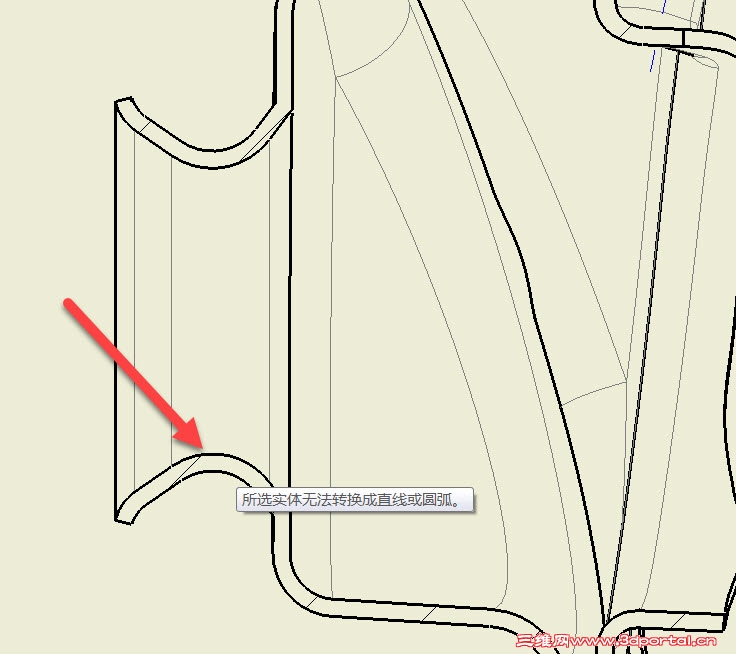

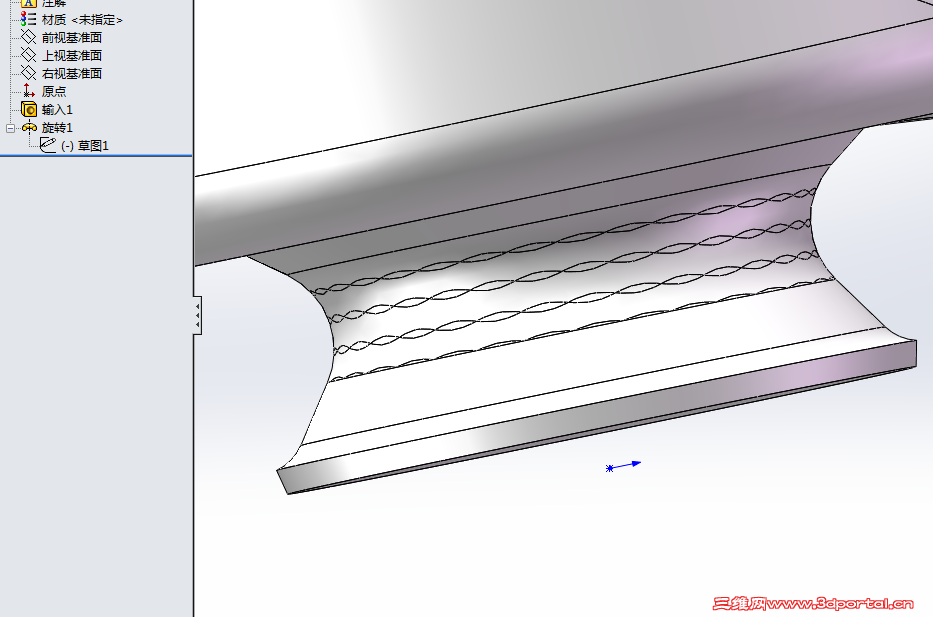

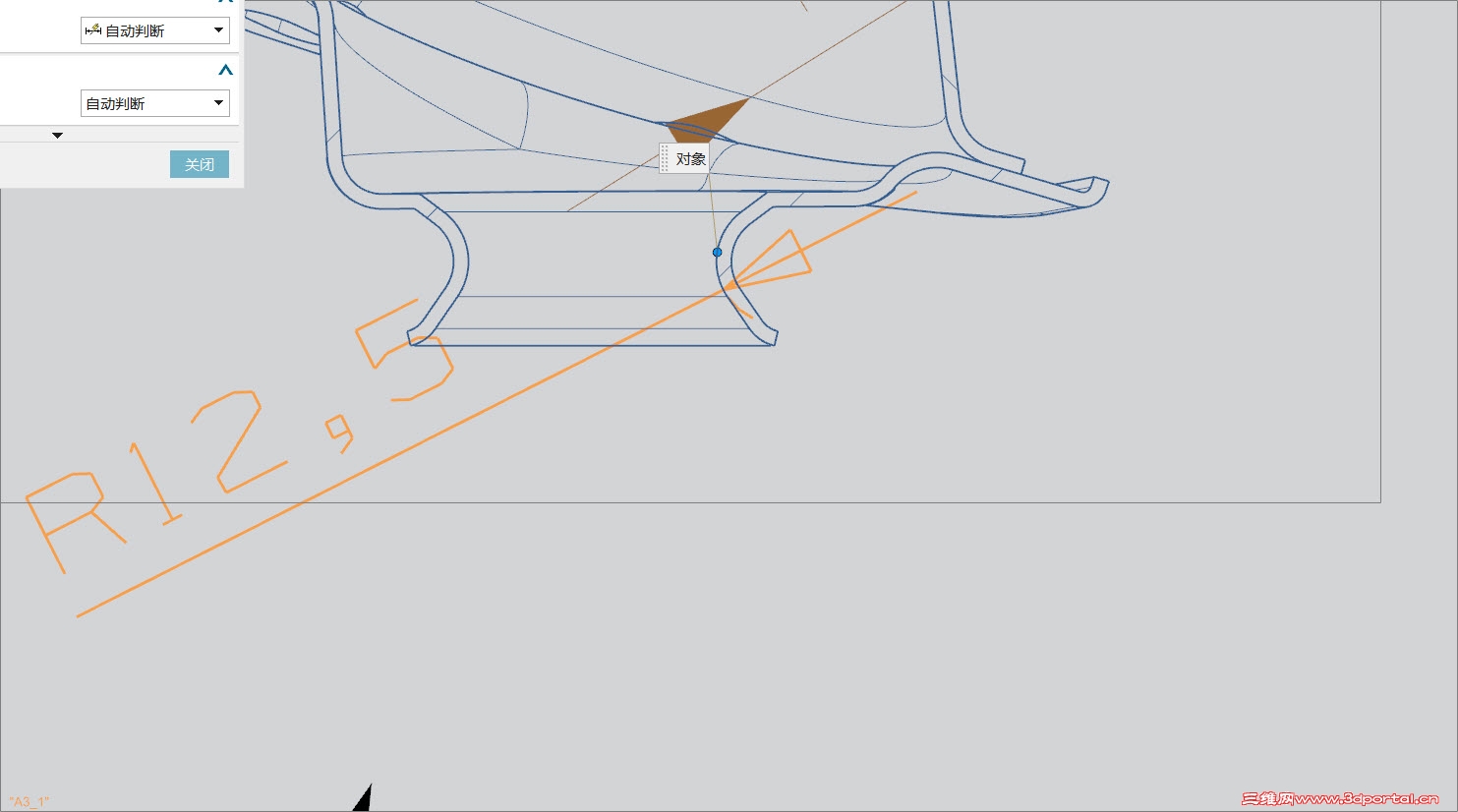

  _: Y5 O6 S; V1 {* \2 m7 P: aSTP文件见下面的压缩包，UG下可标注见下图1 。DWG下可标注见下图2. SW下不可标注见下图三（不能标注太郁闷啦).导入错误见下图四。
9 E4 f# m0 d0 ~7 K6 i. x

4 l' R5 M0 [1 o1 U0 N2 @ 默认.rar (729.77 KB, 下载次数: 12)

2018-7-20 14:26 上传

点击文件名下载附件

/ ^% ^+ {; a( }4 D. o+ g

- L& T+ V% T9 D( M/ o4 P& @6 H( R

. v" P5 m# H- }9 {1 |" q

8 a% [+ z3 @( Z. _
5 Y9 e0 B7 U( j3 G4 w% X. {

NC@jiang@nan

寂静天花板 发表于 2018-7-20 17:01
# k1 F6 [* @  Z6 R6 r' ]这说明你说的问题根本没影响solidworks发展，或者其它正版用户压根认为这不是个问题。

, H. K# x. B- W% _8 X) G+ p. z2 I你觉得你一个销售SW的业务员，以这种口吻回复一个SW老用户的问题真的好吗？

大鹿

这种口吻做不来业务员滴，除非大叔患上了“分离性身份障碍”
  h! ?2 d: e- G8 z% ^; u
https://baike.baidu.com/item/%E5 ... D%E9%9A%9C%E7%A2%8D

wxg263

楼主你真的是老用户吗？ 用12.5的半径旋转一圈以后和原图看的出来有多肉，而删掉原图部分，重新做旋转12.5的半径出来以后就标注没什么问题了

文惠

有个人生了个小孩，亲戚朋友都来道贺，但有一个人说：这小孩迟早得死，有什么值得庆贺的呢？
众人指责那人乱说话，那人对众人说：难道我说的不是事实吗？

大鹿

文惠 发表于 2018-7-21 16:51
有个人生了个小孩，亲戚朋友都来道贺，但有一个人说：这小孩迟早得死，有什么值得庆贺的呢？
众人指责那人 ...

' f' Y! B$ q8 `! [$ t不太明白文惠大大的寓意。
是否『小孩=楼主、亲戚朋友=看帖的人、一个人=大叔』呢？

NC@jiang@nan

寂静天花板 发表于 2018-7-21 13:20
有什么不可以的，李彦宏在公开场所表示，中国人愿意放弃隐私，影响百度什么了。因为国人照样用
再说年年 ...

( {% H+ q5 l7 V  E/ s$ n! l, F7 V8 y0 X如果我没记错的话，任生和大鹿两位大师在论坛是讨论SW应用问题的，再反观你，除了发几个什么新版SW的所谓新功能及以教育后生小辈的口吻发了毫无意义的帖子以外，你还做过任何一件有意义的事吗？呵呵，一个小小的SW销售业务员，你以为你是谁？你有种出去跑单的时候用这种口吻和客户说话试试？

chyoyo

你们这些各种类型的高手就不能团结一些么？

任生

wxg263 发表于 2018-7-21 16:25
; m. i* P6 w% l+ y楼主你真的是老用户吗？ 用12.5的半径旋转一圈以后和原图看的出来有多肉，而删掉原图部分，重新做旋转12.5 ...

3 d9 o4 b6 T7 d: F" B! }感谢回复！
这方面我也试过，只是感觉多个软件对比时，SW还是有些不方便。
9 M2 T7 v, i9 q+ V: O在导入后不调整原模型的情况下，除SW外的其它常用3D软件工程图里均可以直接标出这个尺寸，即使SW工程图导出为DWG后也可以直接标出来，就感觉SW本身的工程图好麻烦了。
折中做法可以在工程图里用三点圆弧沿线再画一次后 直接标工程图草图就出来了。
话说回来，这个零件如果按步骤在SW重新再来画一遍 而不是导入的话，多数想标的尺寸还是可以直接标出来的。但导入后多数尺寸就标不出来。
: t( U( E9 G! ~( V: Y7 ~# e我只是来寻求快速不用其它方案的方法，顺便抱怨几句。SW的销售员说的对，这些细节如果影响了SW发展早改了。

任生

wxg263 发表于 2018-7-21 16:25
0 Z+ C/ v+ l4 [" V9 |& e2 w楼主你真的是老用户吗？ 用12.5的半径旋转一圈以后和原图看的出来有多肉，而删掉原图部分，重新做旋转12.5 ...

我本人只是接触这个软件略早一些，但能力并不高，我也奉行“陈伯雄”老师教诲“不多学东西，不少做事”。
说实话 SW软件的功能只用过建模、装配、出图这三块，其余的功能 工作中不需要 根本都没学过。
6 V2 h+ z) c+ c' \% s. h3 g' H' ^用到哪就临时现学哪，够用就行了。
6 C& F3 X/ A0 ]" z实际中也是以二维为主，三维用的其实真不多，主要就是某些复杂零件逆向建模后 在SW工程图里投影后转DWG 。
发帖子目的是为了寻求其他人是否有解决办法（顺便抱怨几句）。如果有那，就记在心里以后需要时可以用，如果没有那，对实际工作也没什么大影响

wxg263

任生 发表于 2018-7-23 09:04
) g) j3 s; t; T3 s% i% \# ?/ Q我本人只是接触这个软件略早一些，但能力并不高，我也奉行“陈伯雄”老师教诲“不多学东西，不少做事”。 ...

. B; Q9 P$ Z1 N- S1 c恩，那我是不知道，也许其他人有办法吧，
