[分享] 【实例教程】使用中望3D进行工程图草图应用之绘制虚拟部件

[复制链接]
发表于 2018-6-15 12:48:23 | 显示全部楼层 |阅读模式 来自: 加拿大

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
关键词:中望3D 工程图 草图 虚拟部件+ L' }) p9 j" ^- I. W

4 k, U2 R) R: a1 v. H工程图内的草图,是把建模草图的参数化引入到工程图里,从而让工程图里的几何绘制可以使用尺寸和几何约束、变量等参数化手段。工程图草图支持直接与关联工程图视图的投影边线,产生尺寸或几何约束,实现对投影视图的补充;同时还可以直接在工程图里绘制没有3D对象的自定义视图。
' j1 c/ Q8 E5 R6 ]那接下来,我们就来学习使用中望3D工程图草图在工程图里绘制虚拟部件的具体应用吧。
1 ]+ f  p1 ?  E+ C* s- W) U6 ^
+ D/ i( D, }7 z; l% Y

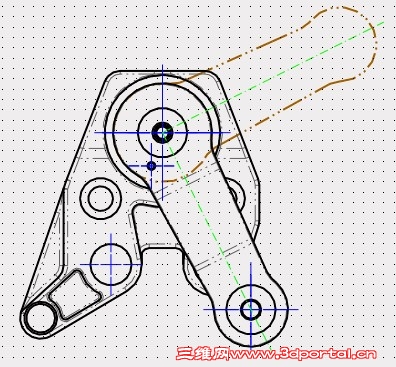

图1 虚拟部件
+ z8 n6 z& u. f, g3 O! c
第一步,依次打开文件Detail_Mech_Assemblies.Z3、装配00 Rear Brake Assembly。
$ {5 y2 J3 Z1 _& a/ E第二步,使用A3_H国标机械工程图模板,并关闭消隐线,视图比例为2:1,如图2所示。- ^7 b9 H7 H- q; z

6 U4 `# p# |8 `" v5 H% ?
+ k5 k5 g; M+ O9 U3 r
图2 模板选择
8 h6 {) d( f+ Y, |7 @6 h& H
第三步,放置顶视图,进入工程图草图,如图3所示。
4 I: f! V6 \4 O4 g+ K% }# O0 ]7 Z% j, D
/ E$ @7 ~5 }# w
图3 工程图草图
  \2 e. I4 Q  K0 q4 S" i+ m- i6 g
第四步,使用参考,提取零件Cable Lever Plate的轮廓,并对草图对象解除参考,如图4所示。4 d, A  f9 V6 T; S' Y2 F$ [
; K  M) R4 X2 v! ]# G* @9 {
) k, B0 k; l! m/ i. a" y  ^/ \
图4 提取轮廓

0 Y5 |( v* @1 u2 D3 U1 A第五步,对解除参考后的对象绕下图圆心,旋转90°,退出草图,如图5所示。
4 c- T1 w% z" i& A! b
! E# s$ s9 V( e) A- k

" P9 U7 [: J# V& b. p* _( S
图5 绕圆心
, u/ g" ?* Q8 S& d
第六步,在工程图视图节点下,工程图草图会呈现单独的草图节点,如图6所示。. H. A. c) Q" r6 u  O' q- S
8 U( Y% c, J* Q) `. u1 P( g
6 {/ c5 R7 j: _6 o; R' f- ^' ]3 p  ]
图6 草图节点
( _' N3 v  c' I) l$ s0 Q
第七步,拾取草图1,进入属性,修改草图的线型和颜色,如图7所示。
( L- o. a# D( z8 E- H) N# L; `5 m+ S7 h  g% x3 u( }) ~" h$ M0 z3 D  O: d, i

. H, ]; \0 B$ c; t1 s- P, a. m
图7修改属性

) q7 l0 _) _+ i; |; f/ e第八步,绘制直线,起始点在上面的圆心处,直线长度为120mm(目的是为了延长直线),如图8所示。
5 R- `# p! ]  ^8 J" Q# h8 ^
0 A6 u& ?9 N# g  y

" \$ J1 J9 j; s; @) B
图8 绘制直线1
0 \& P) [( ?; q5 a$ ~5 H! c
第九步,重复上一步的方法,绘制另外一条直线,如图9所示。
9 m. f% ?+ O7 k# I+ [& K
1 O! s+ N* X3 Q7 y

; C8 e( ], g4 i& S4 _
图9 绘制直线2
$ h& X5 O+ X3 M! c0 v7 ?2 [
第十步,对上述两条直线进行颜色和线型设置,如图10所示。
9 e  p1 l+ w6 n* N% O0 O! l6 y$ R; t2 C
! D% m, ^- W1 \' \" r/ t
图10 线属性设置

/ p/ h" A% ~& }: y. O9 V$ F第十一步,标注角度90°,示意零件Cable Lever Plate的工作旋转角度为90°,如图11所示。
/ |9 e+ D: H. c2 v8 F" Q! w4 v( A8 z5 h

# @6 D+ y: g4 K6 T% ~2 q$ U$ b
图11 线属性设置
- w* [) u* c% `. x5 O# o! k
至此,使用中望3D工程图草图在工程图里绘制虚拟部件课程也就完成了,相信本次课程对大家实际操作有一定的帮助,后续也欢迎大家使用中望3D挖掘更多操作技巧哦。
1 D& P6 q) ~5 c% u' |- M马上下载中望3D2018版,体验智能设计,让创意无极限:http://www.zw3d.com.cn/special/list-98.html
7 W& |8 y' y4 t! a% j5 eZ3是什么格式文件:http://www.zw3d.com.cn/blog/201503131763.html
