solidworks 如何把已有的视图改为剖面视图，竟然没有人会？？！！

227287

  J% d# t/ Y/ \

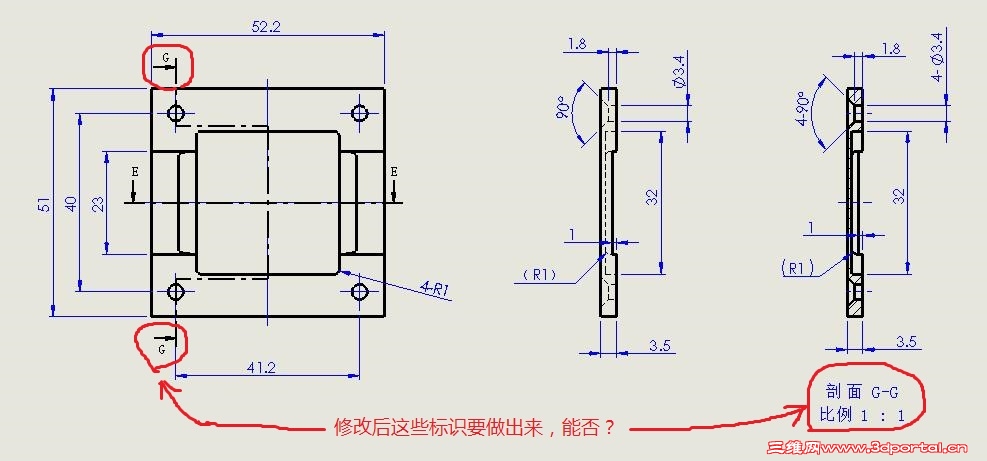

如下图，右边两个视图都是左视图，中间那个是第一天做的，没有剖切，尺寸都标注好了。
* u: D5 d5 {3 V! H; p$ a: t5 O0 b第二天想将它修改成最右边一样剖切视图（剖面G-G是阶梯剖切，并且在最左的视图里有
8 G: I- u; F0 g! }其剖切路线的标识），记住是 修改 不是 重新插入（因为这样可以保留已标注的尺寸）。
如何做？有人说用 ”断开的剖视图“改，但那样做不出路线标识！！
0 `# l7 A1 U/ x- s; Z7 k7 ?9 x
) ~, _, w6 ]+ E2 a. H

227287

寂静天花板 发表于 2018-6-12 12:59
  S$ j+ ?" @% z: h7 @) e' y一个重新标注尺寸竟然成为某种不能使用剖面视图的借口，这借口真是特么醉人，立帖为据，你看看谁会搭理你。 ...

( s& K7 n+ @' i- [& ?& u我想你还没有明白我的意思，技术的真谛就是不停的创新，不停的改善，有不如意的地方就改善。有不会的地方就问，我不会不代表你不会，你不会不代表其他人不会，其他人不会不代表SW公司的人不会，sw公司的人现在不会不代表他们不能研发这功能，说不定这里有sw研发者看到了，明天就增加了这个功能，要知道这个功能proe在10年前就能实现了。我不怕麻烦，我用铅笔制图这么麻烦都制了不少，会真怕这点麻烦吗？在这提出，只是看大家有没有方法实现，仅此而已。

zqm

227287 发表于 2018-6-13 08:47
) t' w# T& n, r: r我想你还没有明白我的意思，技术的真谛就是不停的创新，不停的改善，有不如意的地方就改善。有不会的地方 ...

这个要期待SW的软件工程师们向Proe的学习了，就现在这情况应该是无解了。

zftchqs

老实说，个人还是觉得Creo更好些，但是现在用SW的也很多，有时候也是不得以。希望CREO更易用一些，SW更强大一切。

fklmn

: r7 e8 W4 k# n5 r1 m
8 h; y" w9 [! I/ A; T把中间的视图全圈起来，做断开剖就行，再什么都有是不可能的
