本帖最后由 ryouss 于 2018-6-6 22:17 编辑
% g- X# V& N" g& E. |! d( z/ A8 ~* k3 o: o. Q: \9 b3 |
http://www.3dportal.cn/discuz/fo ... wthread&tid=1517818! v3 c. N# H7 h
. a* z& b! z/ {+ W1. 如上的昇級版,因本主題的宏用到草圖直線複製,所以就不再適用"圓周分佈".$ K1 s7 J( i+ u7 A9 D
2. 在如上條件增加"正方形孔邊等距"及"正六角形孔邊等距"兩項.% }% h; j7 ]8 y2 O0 ~8 H5 O ~
5 T: |2 u: w6 z% h* Z! E3 k7 @5 m
操作注意事項:9 b5 Q4 ^& j1 i# \4 M
功能:圓周分佈方圓孔,本範例因是用除料拉伸,所以鉆孔是平底.

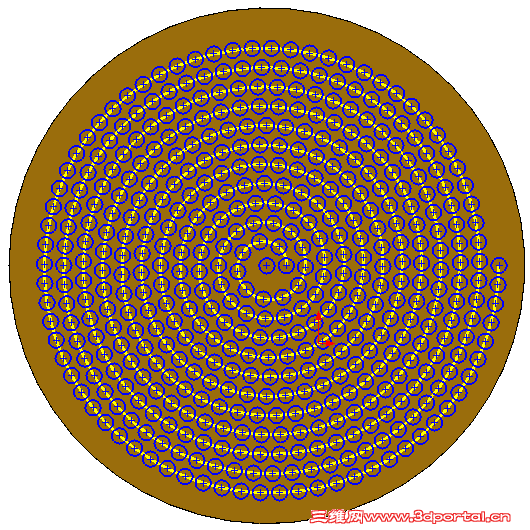

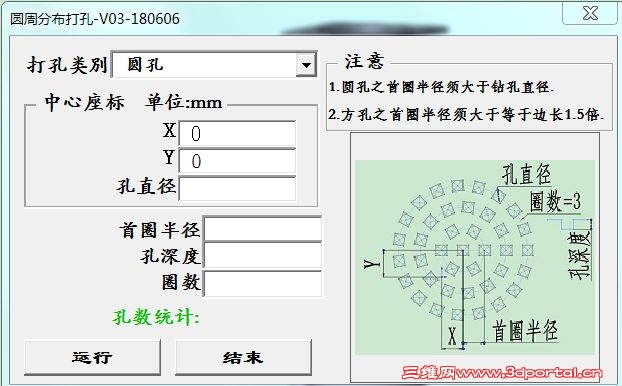

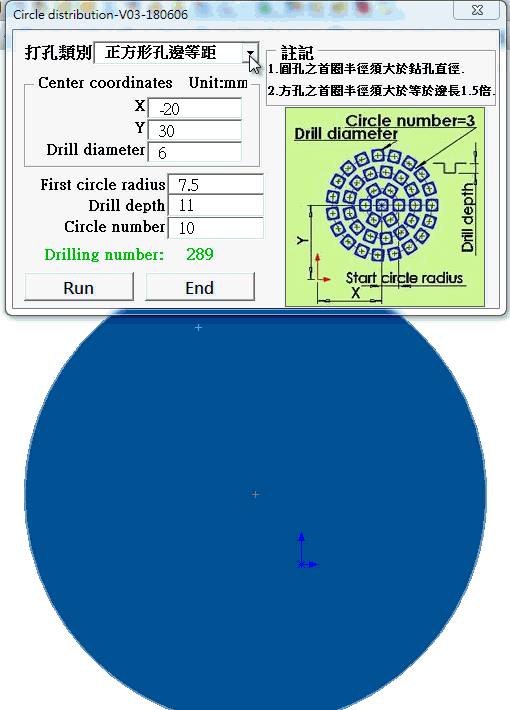

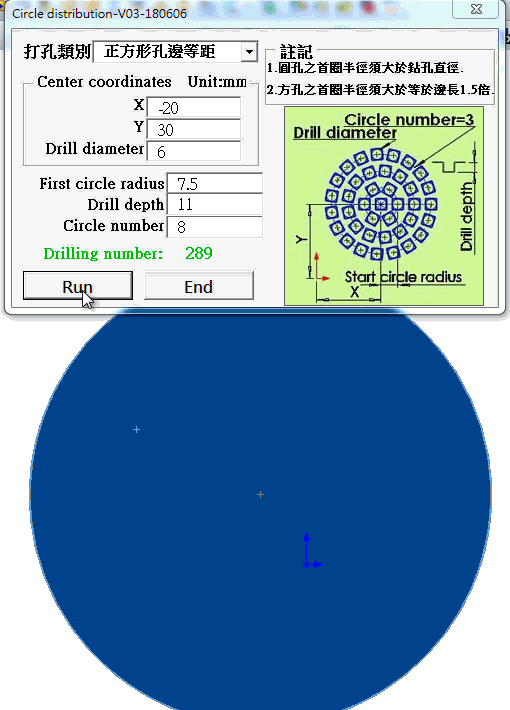

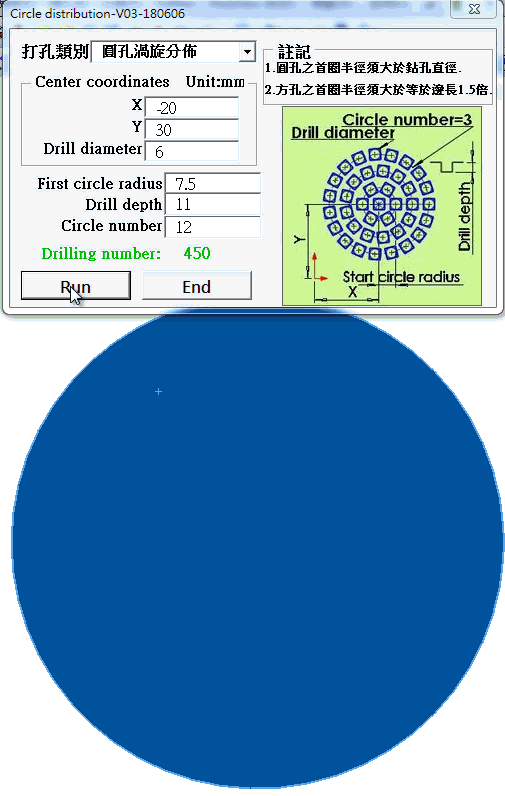

5 m+ n( u8 Y# ~( G1 m' 操作:1.在零件先選取要打孔之平面.
" j6 ]1 }" x( V$ R$ t8 m' 2.執行 "main" .9 y4 e; H g6 v( h0 i x ^0 ?0 _7 y
' 3.選取打孔類別,TextBox(文本框)鍵入相關參數值.7 E$ d9 i9 `; o8 z6 P
' 4.圓孔及方孔首圈半徑近似於相鄰兩孔之中心(弧長)距離.
" s0 R, i6 m6 z0 ^5 O- K3 F' 5.圓孔直徑=方孔邊長=正六角形內切圓
- J( d7 A [; L! Y: z: W' 注意事項:1.操作前上方功能行 工具-->選項-->草圖的限制條件抓取須取消(防止各點相互吸附).
0 s: ?7 g* d" v5 E# Y0 g8 t' 2.圓孔及方孔之起始圓半徑限制不能小於等於孔直徑,也不能小於方孔邊長的1.5倍.
/ _, S& i* j/ I' 3.正方形及正六角形孔邊等距之始圓半徑限制不能小於等於孔直徑(內切圓).
: g$ ?/ ?3 E& ^" k, N' 4.可能尚有未知問題,有興趣者試試了.% t- }, x, |' i9 x
4 O2 f ^! l( r0 N2 A$ [5 O4 o$ z; z0 V5 z
附swp文件(在2012,2017版測試)
Circle distribution_Polygon_0606.rar
(48.61 KB, 下载次数: 27)
|
