请教填充阵列问题

eastking1111

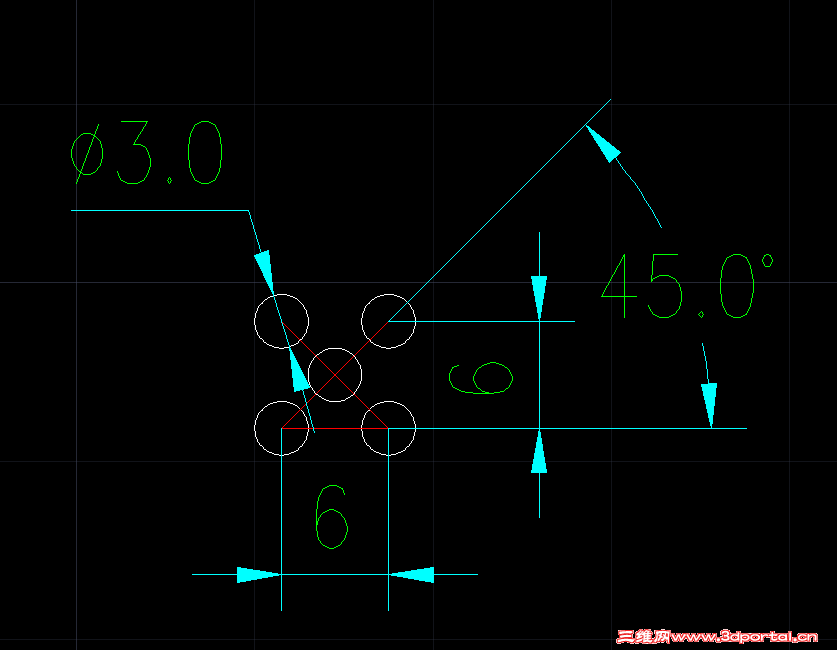

目的得到如下图的孔阵列：


我的操作步骤如下：

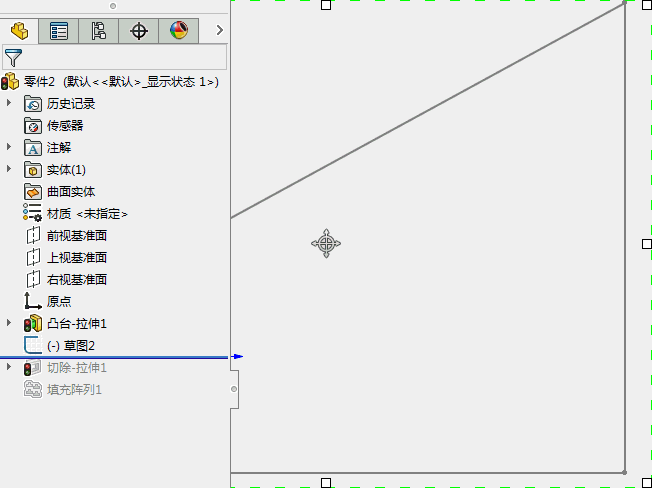

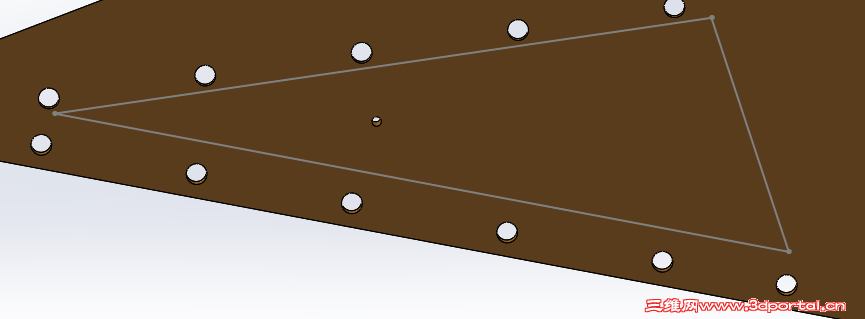

4 f1 Y7 i7 I7 q; I6 ~5 W首先画草图，确定填充区域，再作孔特征，具体如图：
$ W& U( ~3 E$ L  q, o& V
: P# r% G, p- x. n- J

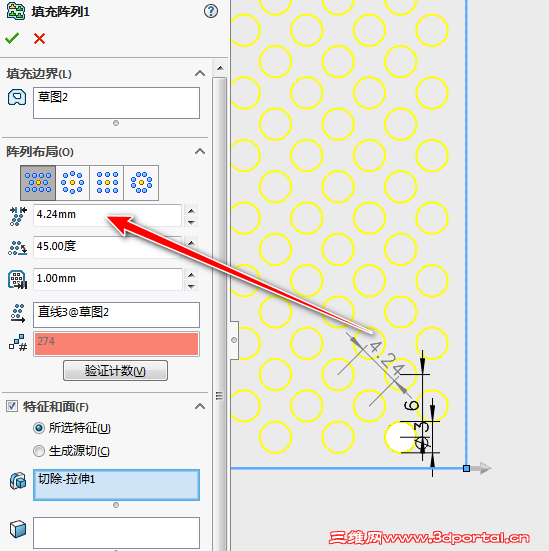

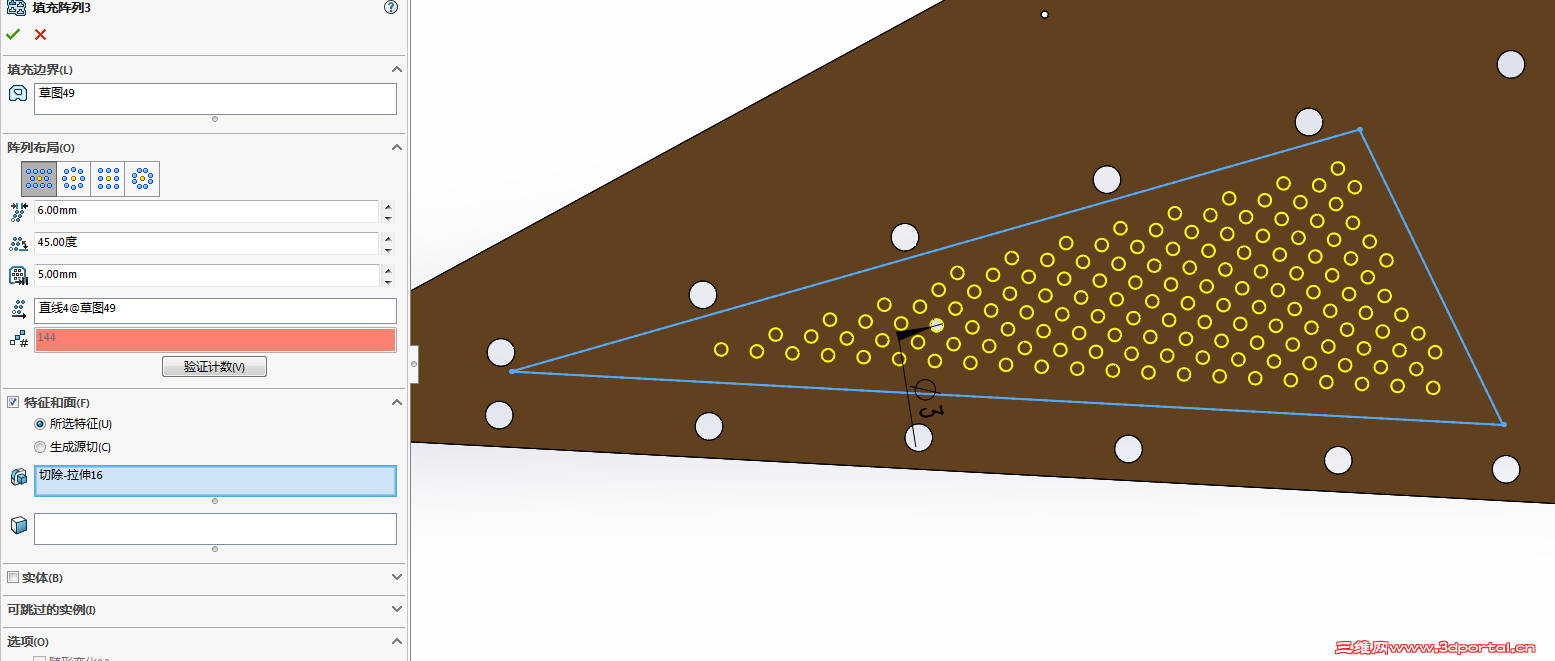

然后选择填充阵列参数

% O9 n3 |( m  y, O6 G( z' u

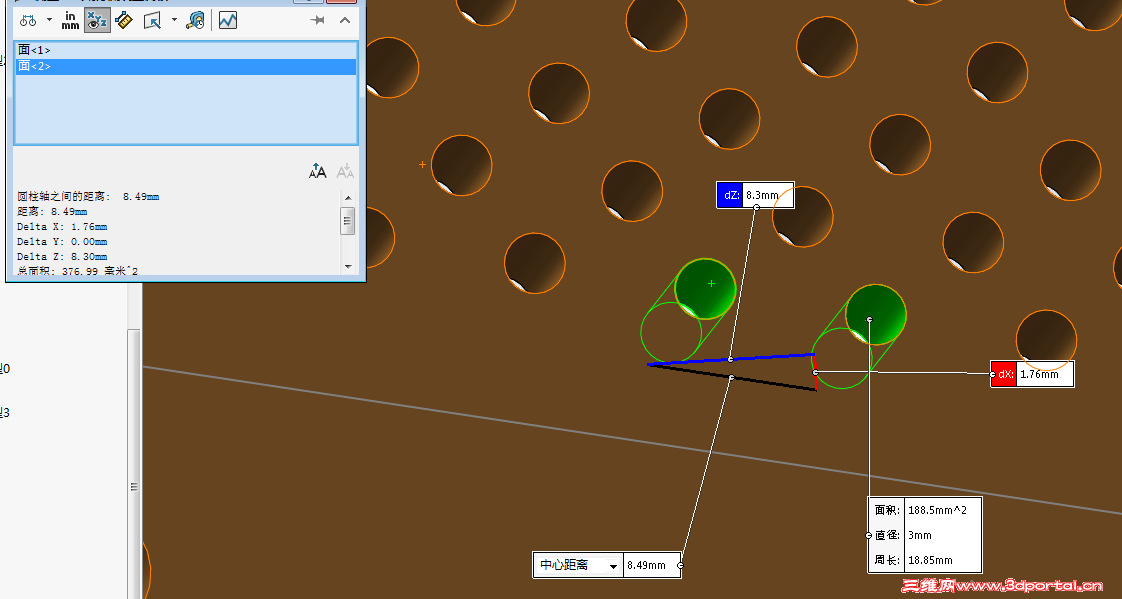

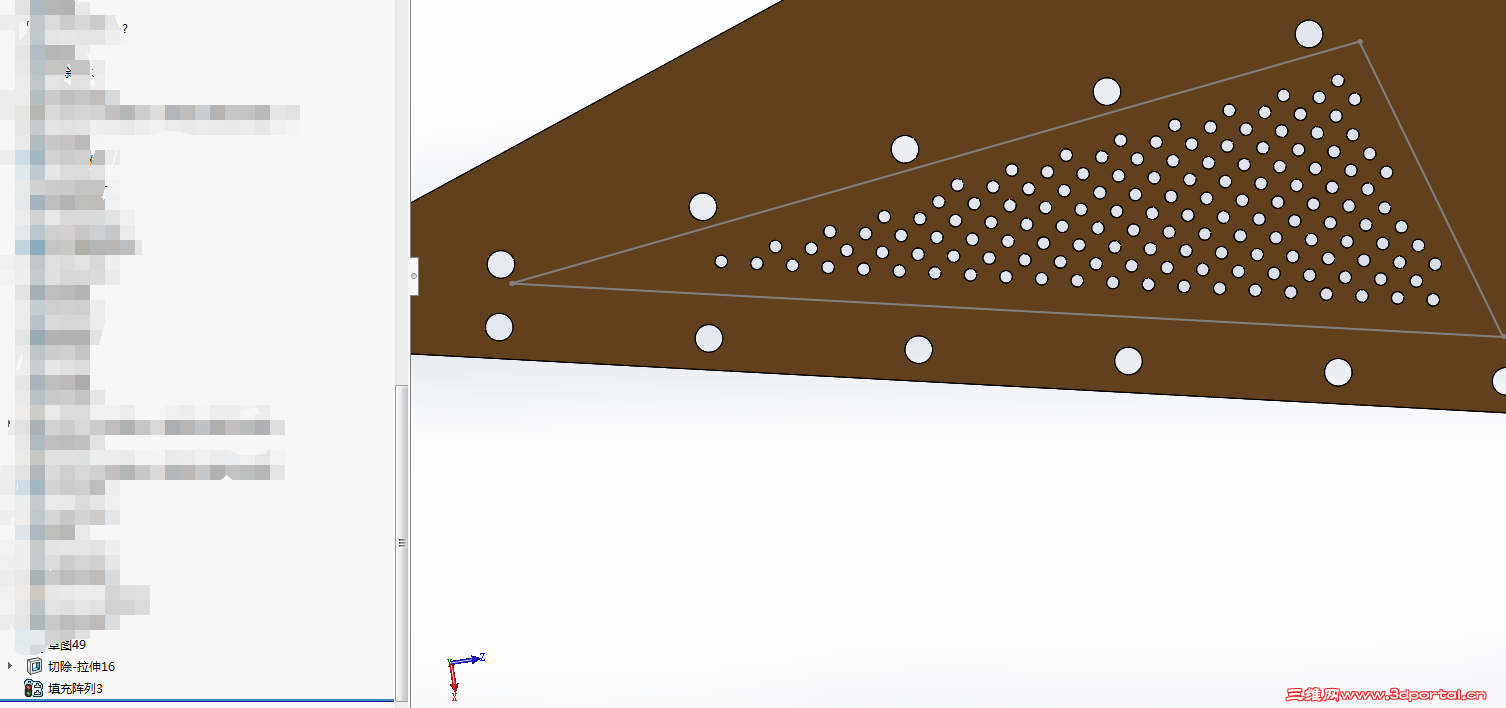

点击确定后，出现填充孔，但孔距不对

7 c0 @/ e  H+ {/ E  I* C
8 E" J7 o2 d) D# `2 X; g点击重建命令，软件报错：

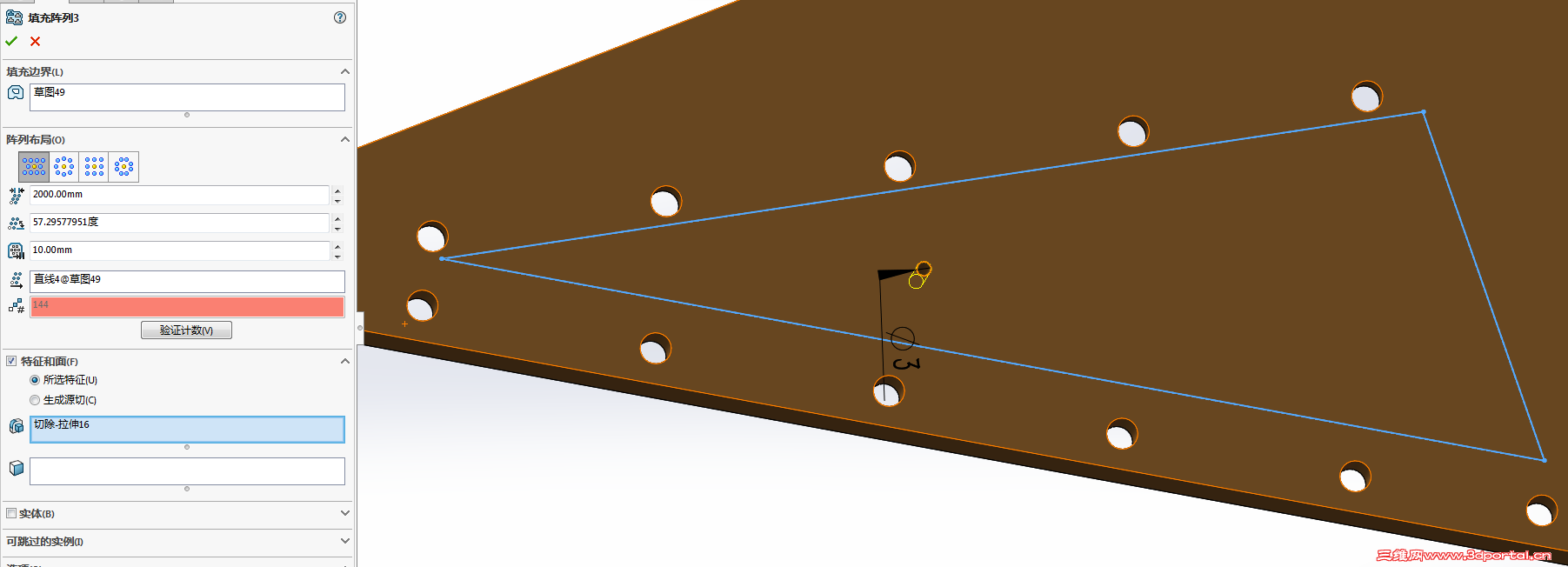

再次打开填充阵列特征，出现莫名其妙的数据：

. `2 e7 b8 [7 ?: [% n+ p
实在搞不懂咋个回事，请教各位该如何处理？
( u1 U/ M4 k! h  b# o3 P
( ?3 v1 I1 `1 p& L5 }
% W1 ^: x( ^/ U0 J9 f. u, o) K
9 s" \4 p; `/ m& y5 u

SW2016

试过了，啥问题也没有，你把填充阵列的实例间距搞错了。
间距不是6，而是3/sin45
" g& P- ~+ |" M$ _( q
3 g5 n/ Q& q) g

eastking1111

SW2016 发表于 2018-4-20 12:36
3 F4 H& M) e9 Y* h* ]+ U, e3 p试过了，啥问题也没有，你把填充阵列的实例间距搞错了。
间距不是6，而是3/sin45

非常感谢你的回复，我搞定了。
; {1 b; v& B7 D& q& }* d/ k. J5 w是我弄错了间距，不过按图所示，我一直以为间距是6.
" O# k* w5 s5 ?" s2 P感谢你，谢谢。
