[推荐] CAD几何作图竞赛题（2017年10月），竞赛结果已公布

 关闭 [复制链接]
2005llnn
发表于 2017-10-18 10:59:16 | 显示全部楼层 |阅读模式 来自： 中国广西玉林
安装
主题分类用于问题归类:

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 2005llnn 于 2017-10-28 11:20 编辑 ! p/ R$ i' K3 Q9 j- @3 l
: j' B  H2 @  K3 l3 {, }
基础综合练习65
  n% d- c. r7 ?9 [, I感谢会员muhdi 提供基础综合练习题
( ?  ?' Z9 [& x! G' v 基础综合练习65.jpg
+ F6 C' ]0 w3 }+ N+ G1 X- T6 O
# ]+ e+ T% z( L# a用AutoCAD作图法求出该题要求的5个数值。 # a2 T2 z2 v9 w2 `( q( [
尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分
% o4 w9 o9 M* i( `9 Y1 v1 C度和弧度,精度也要求精确到小数点后4位。0 t! d1 t# T  A, A4 M

6 k- f; W0 }+ ~% q* r参赛会员注意：图片以“附件”形式上传，不要点击“插入全部附件”，
3 q! q- ]$ K' Z! N+ V阅读权限设置为“最高权限”。
( t$ H) o. ~2 q% \答题请在本主题帖内发回复帖2 W1 j0 x1 L  o& }/ W

1 l" F! Q0 T- C4 b, _$ ^* T0 e% V! A9 ^9 ]( x8 p6 Y  k  R
回复

举报

2005llnn
 楼主| 发表于 2017-10-18 11:00:29 | 显示全部楼层 来自： 中国广西玉林
本帖最后由 2005llnn 于 2017-10-28 11:20 编辑 . q5 y5 _. G9 H' g4 S; c! c
) L* ~3 q% |) \2 Y8 J' U' E
CAD几何作图竞赛题（2017年10月），至10月25日止$ m0 w' L$ n. Q( U+ z
一.竞赛题目（参见附图）
- S5 a% F. u( }1 R感谢会员muhdi提供练习题
  _5 m* f! a! P: B0 h3 v) G9 p8 s! h0 q
用AutoCAD作图法求出该题要求的5个数值。 1 ~+ n7 T2 T5 ^0 \
尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分" Z( A9 |' Z( t
度和弧度,精度也要求精确到小数点后4位。" K8 d+ c$ g: F
4 _7 H% K0 \$ o, f/ ?9 N  h
二.竞赛要求
) }" D4 `/ |1 u( u% i会员、技术团队成员都可以参加，版主不参加，使用AutoCAD、ACM和MDT二维软件，
9 _( q# z; @$ ~9 }* b( Y在规定时间内将作出的jpg附件在本主题下跟帖发表，只提供数值而没有所作图的截图或) |; e6 K, I! C% \
dwg附件，将不予评奖。% N, f% j9 @8 ~3 P
附件阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。
; w& m5 d  q* [* J5 M5 K4 e5 o禁止会员利用马甲一起参赛，发现将严惩。: ~- @5 y( [- h

  ?( i4 I" R4 o( Q! X三.竞赛时间
7 o$ I) e) l# H% i5 @  n2017年10月18日至2017年10月25日。" F, J6 T; e! k
, a! |. Q3 N5 p, [: |. w: e
四.·评选时间及方法: x3 I% C3 ]9 T
2017年10月26日-2017年10月28日，由三维网技术论坛CAD版块6 v' f# D/ }: S# `' C
版主为评委，内部评选出各奖项。! U1 V1 F% }" V) A4 \7 U# U
) G- X% G6 x4 k/ L& A; m# ]
五.奖励
( `  b/ J# Q# l" f2 P* Q1、一等奖：5题全对奖励三维币50；) m: F0 H" s" Q( `1 d) E: r, P
2、二等奖：答对4题奖励三维币40；. x2 k# x  D/ `; B  X
3、三等奖：答对3题奖励三维币30；
; n& D; n4 u; H" w: D4、四等奖：答对2题奖励三维币20；4 I7 ^8 n8 V; q/ J
5、五等奖：答对1题奖励三维币10；/ V* G! Q- P7 ~/ H
6、作图基本符合要求者先各奖励10个三维币；
+ v5 F4 @. F7 s6 |: E7、根据竞赛实际情况会对奖励规则进行适当修改。
$ c3 \" k6 |% U! J& o8 n4 }+ U
# w+ u+ J. E7 ]3 I4 J5 k六.其它1 o+ c) ^6 U  {$ y8 @0 m$ q" M
竞赛结束后在本帖发回复帖进行点评和讨论$ I3 }  ?$ D6 G$ y% q, ~7 S) E8 B4 s

# C1 B1 G! P9 m! ^( k0 a竞赛已结束，评定成绩见下表：
楼层
用户名
A
B
C
D
E
正确数
标准答案
206.3819
138.5641
460.4956
71.5249
13617.6592
　
3
烟Oo头
206.3819
138.5641
460.4956
71.5249
13617.6592
5
4
yj1975
206.3819
138.5641
460.4956
71.5249
13539.1462
4
5
gongwen0519
206.3819
138.5641
460.4956
71.5249
13615.3148
4
6
wheasy027
206.3819
138.5641
460.4956
71.5249
13620.1136
4
7
gerald_lee
206.3819
138.5641
460.4956
71.5249
13616.9814
4
8
chenqi
206.3819
138.5641
460.4956
71.5249
13617.6592
5
9
TKG-09
206.3819
138.5641
460.4956
71.5249
13617.6593
4
10
d499434886
206.3819
138.5641
460.4956
71.5249
13617.9146
4
11
xg1314
206.3819
138.5641
460.4956
71.5249
13617.6584
4
12
wupeiqi
206.3819
138.5641
460.4956
71.5249
13617.6592
5
13
性静情逸
206.3819
138.5641
460.4956
71.5249
13617.6592
5
14
小城居士
206.3819
138.5641
460.4956
71.5249
13617.6592
5
15
noname2010
206.3819
138.5641
460.4956
71.5249
13617.6592
5
16
BEIER1
206.3819
138.5641
460.4784
69.1290
13725.0760
2
17
cumt0212
206.3819
138.5641
460.4956
71.5249
12989.3407
4
注:表中文字为红色者，代表答案错误；空白者代表未提供答案或答案不明确0 V( Q. ]$ f: P9 u1 c1 _
. c3 g+ g7 s3 W6 d7 g% G/ }

竞赛评分.rar

15.43 KB, 下载次数: 5
回复 支持 反对

举报

烟Oo头
发表于 2017-10-19 11:04:11 | 显示全部楼层 来自： 中国江西南昌
本帖最后由 woaishuijia 于 2017-10-26 03:42 编辑 * Z* \: G( c! k. W) H, s+ f

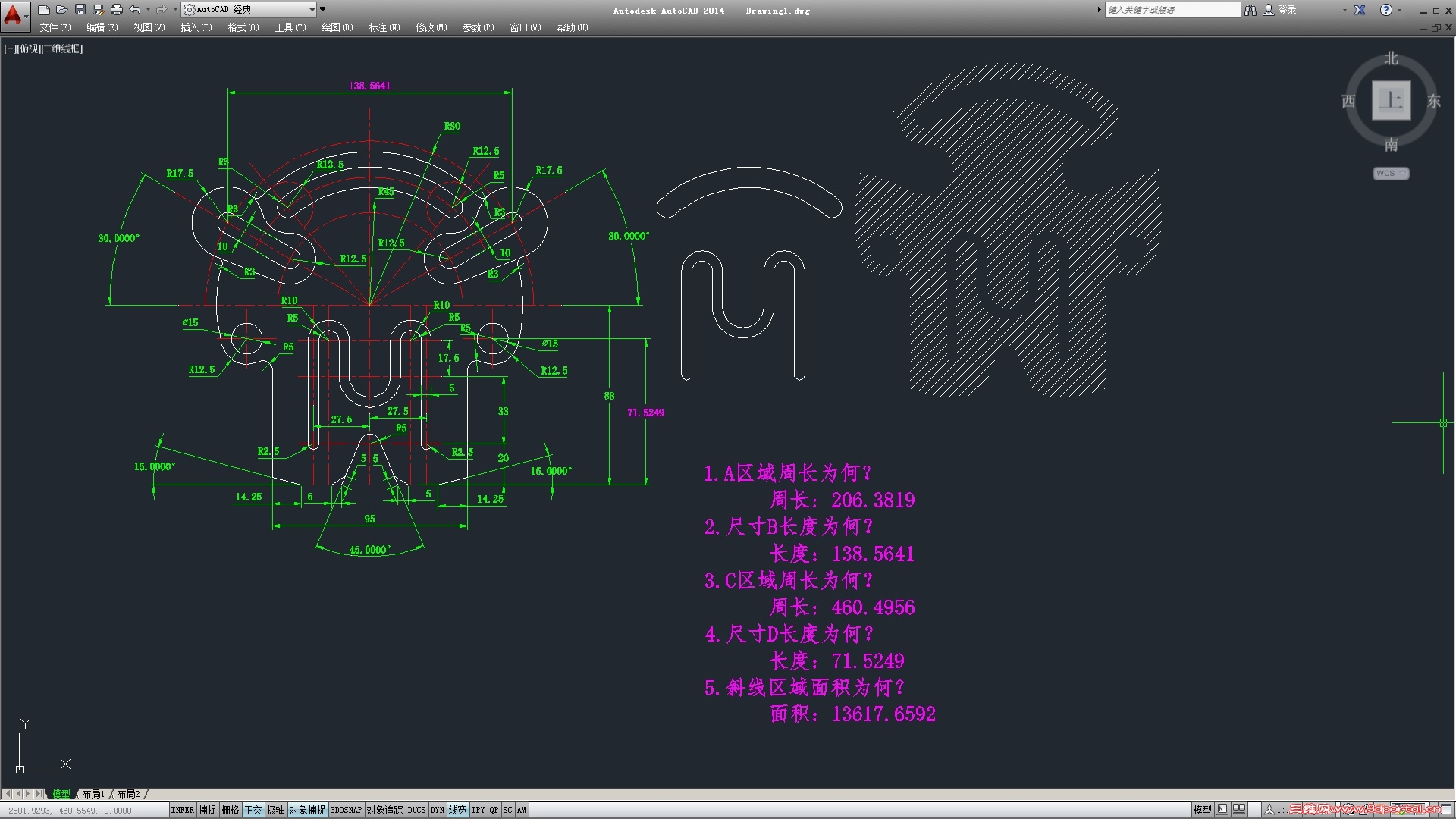

- }& m+ ]  k$ |参与一下，练习练习。



图纸和解答-2004版本.rar

62.19 KB, 下载次数: 11

2004版本

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

yj1975
发表于 2017-10-19 15:06:27 | 显示全部楼层 来自： 中国湖北宜昌
本帖最后由 woaishuijia 于 2017-10-26 03:43 编辑
) `( t5 c" U, R: e; ^" b  _- h

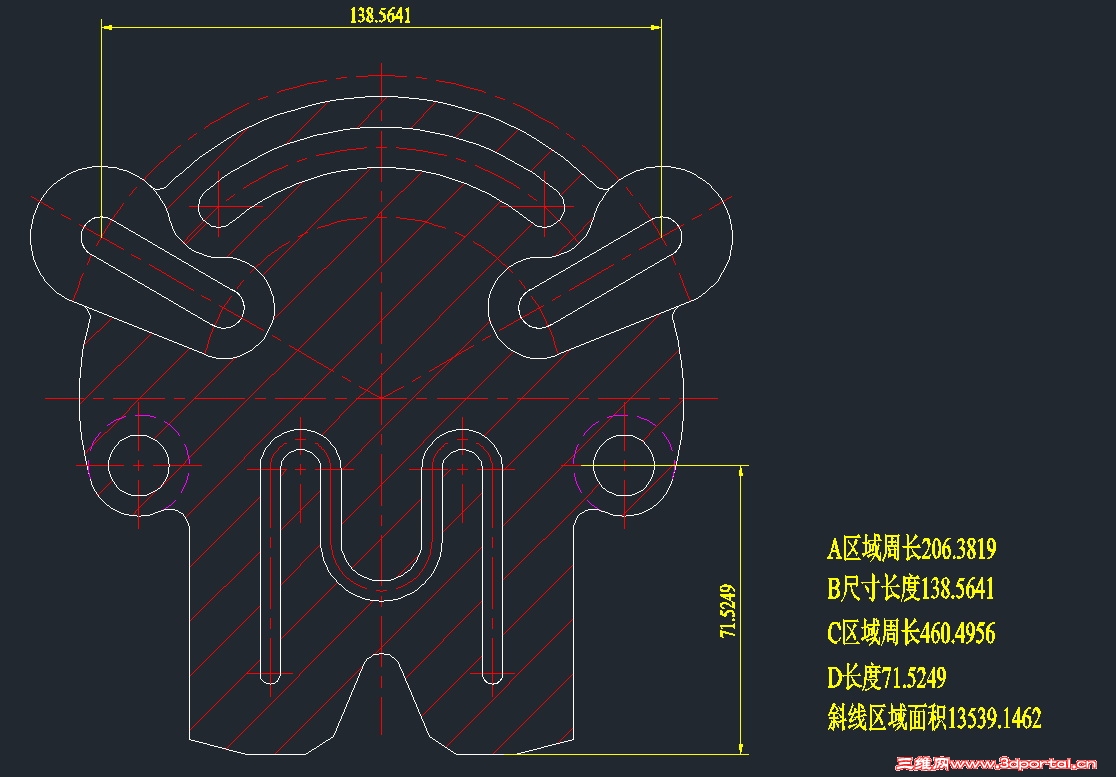

/ [: o2 A* a' O& W# d' o QQ图片20171019150122.jpg

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

gongwen0519
发表于 2017-10-20 01:42:22 | 显示全部楼层 来自： 中国湖南岳阳
本帖最后由 woaishuijia 于 2017-10-26 03:44 编辑 ; `; p) z+ d, M  c$ J# K/ e$ L
  F; A4 U/ M. d! O% R  M5 G# {

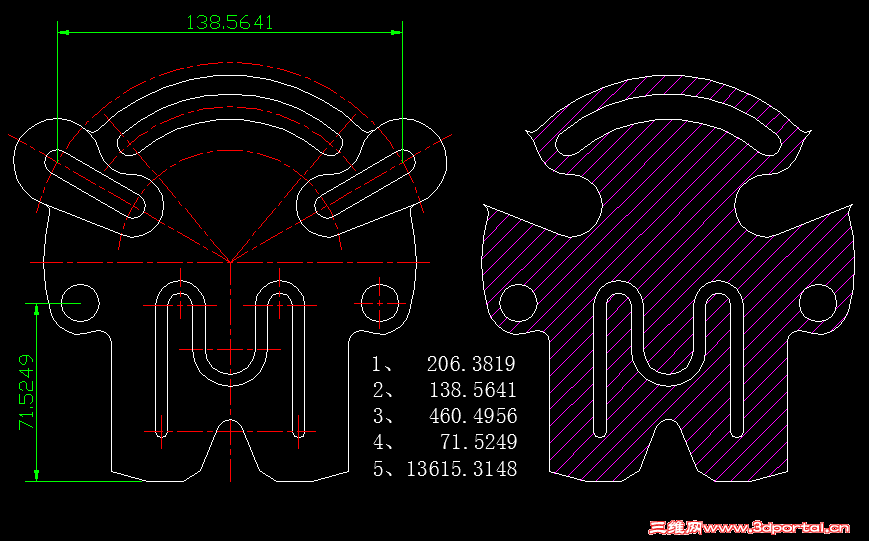

参与练习：/ C. R; [0 C( `/ [
9 ?$ h7 L7 F$ u/ }: r: @
1 L" r! r$ q3 w0 \) Q0 \, z' k

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

wheasy027
发表于 2017-10-20 11:24:31 | 显示全部楼层 来自： 中国湖北武汉
本帖最后由 woaishuijia 于 2017-10-26 03:45 编辑 ( L: I; d( ?% t8 h! G( ~
8 [+ c8 @) k. Y! F6 r
继续
# G& F& A6 }' _  d. X* w参与
) n6 n/ p' k; x9 Q

wheasy027_201710cad.pdf

198.66 KB, 下载次数: 5

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

gerald_lee
发表于 2017-10-20 11:24:47 | 显示全部楼层 来自： 中国天津
本帖最后由 woaishuijia 于 2017-10-26 03:52 编辑
( C3 E% Z! L+ N* x+ q9 B6 a5 l. ]. X8 k% V7 ^3 [

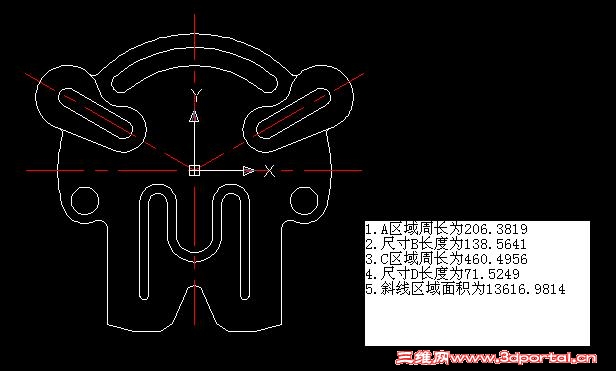

交本月作业。 1.JPG

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

chenqi
发表于 2017-10-20 20:51:48 | 显示全部楼层 来自： 中国江苏南京
本帖最后由 woaishuijia 于 2017-10-26 03:46 编辑
6 B/ ?6 k) v: ^1 a5 T) [/ l2 Z" u6 L5 @; b- k5 }
交10月份作业
3 V  Z3 B" G8 {# {( ^6 C, ]  K 2017年10月题.png
2 c5 A0 T# D  w- N0 @7 W9 e% k! G
1 i9 {* |- ?7 [' @. ^
% H9 B1 M7 g. f0 f6 y

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

TKG-09
发表于 2017-10-21 10:21:58 | 显示全部楼层 来自： 中国湖南
本帖最后由 woaishuijia 于 2017-10-26 03:47 编辑
8 Y) L' h  @1 {+ z& ?! L2 G

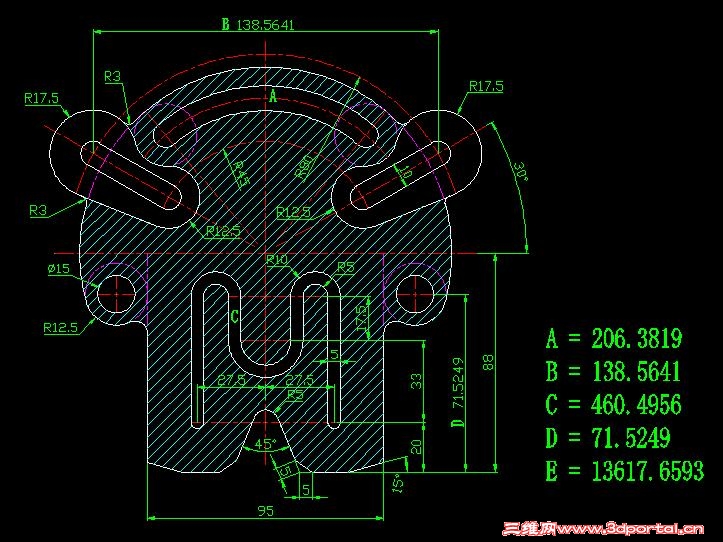

: O+ w' t0 y8 V; o9 M3 E- \4 F% F+ K参与一下。
& j) z' M& r" v* h0 ?* ~! A

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

d499434886
发表于 2017-10-21 16:32:24 | 显示全部楼层 来自： 中国辽宁营口
本帖最后由 woaishuijia 于 2017-10-26 03:47 编辑 ' e0 M; A! c: t) ~$ U- h
; Z7 s/ h9 y: s$ I, z. S8 ~  m3 o
新手参加
! \% X8 K1 C2 j! T3 R

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

xg1314
发表于 2017-10-22 11:28:40 | 显示全部楼层 来自： 中国江苏苏州
本帖最后由 woaishuijia 于 2017-10-26 03:48 编辑
/ m- {5 B: c* V) _/ E9 @( Q
, O' ^; |" G* I4 Q9 b3 h练习练习/ D9 [; v7 Z$ B$ H6 I
CAD-65.pdf (16.7 KB, 下载次数: 7)

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

wupeiqi
发表于 2017-10-22 13:12:59 | 显示全部楼层 来自： 中国
本帖最后由 woaishuijia 于 2017-10-26 03:48 编辑
" o0 g  Q3 ^4 A: H" T  t0 k, e6 |$ W+ o% A7 h8 g
参与10月份练习，提交作业。% \5 T+ a8 f6 g4 k2 ^! m
10月份.jpg 3 S, }+ ]1 R8 Y5 y9 B2 q& j

! Y# c0 h* N. d7 I3 R, A7 }! R* G  P, P' _' i" E  G# |1 @

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

性静情逸
发表于 2017-10-23 11:23:54 | 显示全部楼层 来自： 中国湖北荆州
本帖最后由 woaishuijia 于 2017-10-26 03:48 编辑 1 ]: g- w  M/ s& {5 T, D3 ]- f6 P
8 L- G5 f( E3 x4 ^
8 {/ Q7 ~# I/ U* e8 k

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

小城居士
发表于 2017-10-23 17:28:27 | 显示全部楼层 来自： 中国湖北荆州
本帖最后由 woaishuijia 于 2017-10-26 03:49 编辑 8 h  A* c: B8 F7 X$ l

7 g) g5 S. r9 \' q9 o  E 20171023.jpg 1 L; A6 n/ C5 q( N; @( H2 w( u

( V/ t1 V: V# j9 I/ J

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

noname2010
发表于 2017-10-23 20:51:44 | 显示全部楼层 来自： 中国山西太原
本帖最后由 woaishuijia 于 2017-10-26 03:49 编辑 , Y( c3 b' a9 _

8 B; M6 {  v9 |             10月作业
/ Q3 @; R# Z! p3 K( o; b; @6 K 10月竞赛.png 5 |7 B4 O2 W  r  P" N- ]

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

BEIER1
发表于 2017-10-24 09:24:54 | 显示全部楼层 来自： 中国黑龙江哈尔滨
本帖最后由 woaishuijia 于 2017-10-26 03:50 编辑
: T7 D( _" k; Y. z" r: p) Y, c: a6 c! F0 O8 L. e
题的答案在附件中

评分

参与人数 2三维币 +30 收起 理由
2005llnn + 20 四等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

cumt0212
发表于 2017-10-25 14:39:10 | 显示全部楼层 来自： 中国湖南长沙
本帖最后由 woaishuijia 于 2017-10-26 03:50 编辑 + J4 C* R0 w8 O8 t1 Z  E# x6 T( y

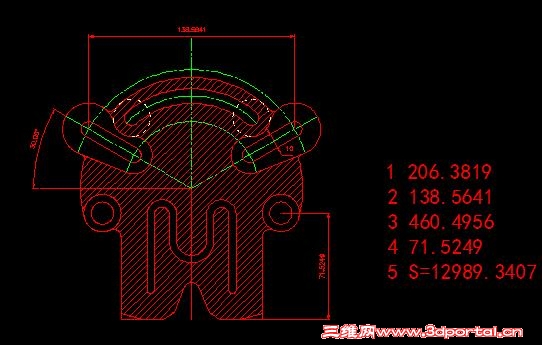

$ I) P/ e) Z! K& b# C3 s3 W& F

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

BEIER1
发表于 2017-10-26 10:04:39 | 显示全部楼层 来自： 中国黑龙江哈尔滨
D 的尺寸是由什么计算出来的，谁知道，告诉一下，71.5249尺寸好像不确定。

点评

gongwen0519
看下图： [attachimg]2323019[/attachimg]  详情 回复 发表于 2017-10-28 19:55
