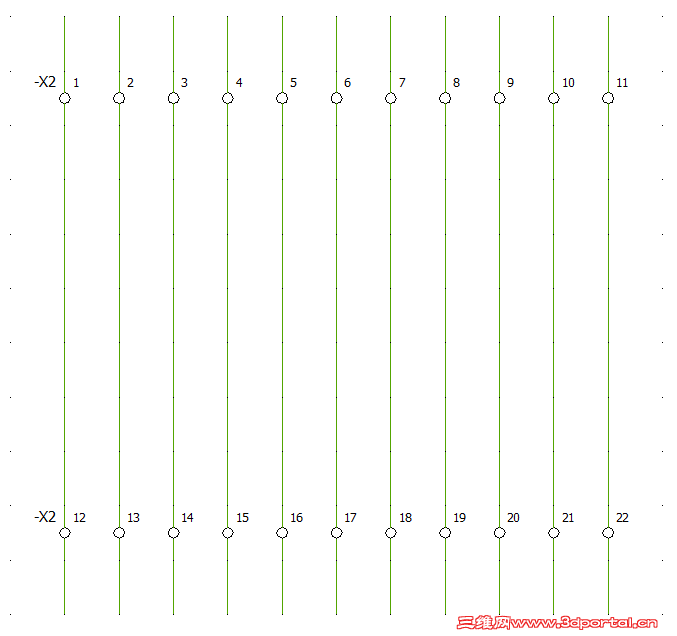

背景介绍多层端子在无论在空间使用上考虑，还是在物料选取上考虑，都是电气设计中经常使用的设备。但是，在绘制电气原理图时如何快速的定义多层端子，这是一个比较复杂的难题。这里将介绍使用elecworks快速使用多层端子的方法。 操作过程 首先插入单个端子。
7 ~. H: f) o& t6 c F在同一列上插入两个端子，设定为同一个端子排上。
$ @& L" W! @* o- w" T选择两个端子，右击，在关联菜单中选择“定义层”。
+ b& x5 E; G$ N. }! X$ `0 P( M0 p8 \在弹出的对话框中输入2，设定层数为2. % E( M$ w0 f5 J+ v+ R) A$ N
完成设定后，两个端子被定义为一个端子的两层，标注分别为1.1和1.2。
! m8 |& e6 ~; L; U6 t( V. ]8 j接下来使用工具栏上的复制按钮快速批量复制。 2 n" y: G" \, C+ a6 P
建议复制时以上面的电线端头为参考点，快速在每根电线端头上点击，就可以批量复制出多个端子。 3 H' T8 h; l1 G) N5 H2 E
接下来批量隐藏端子的父标注。右击，在标注中勾选父标注。 ) D! v6 h2 p" v4 A& O5 A" i6 \
这样就完成了多层端子的批量添加。 - l% s! ?- ~2 s2 g
总结优点 这样的方法可以帮助企业实现： l 批量使用多层端子
