【技巧分享】如何同时显示设备说明及设备型号说明

TSi-Ew

背景介绍

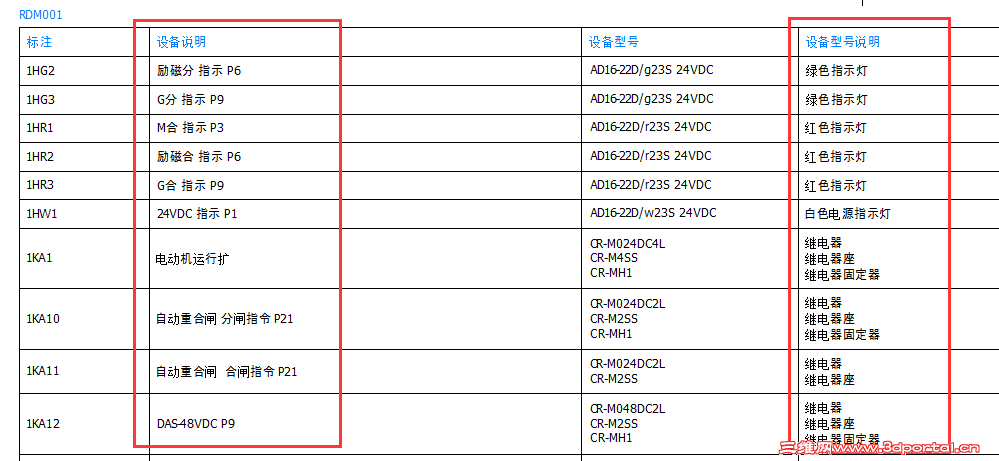

在使用elecworks软件时，有时需要物料报表既显示设备说明又显示设备型号说明，设备说明用于写明此设备在原理图中的作用是什么，设备型号说明用于写明选择的制造商设备型号的一些属性等情况。如下图所示：

但由于这两个说明经常容易混淆，所以下面就介绍如何在elecworks中同时显示设备说明及设备型号说明。

操作过程

l  打开按制造商和包的物料清单。

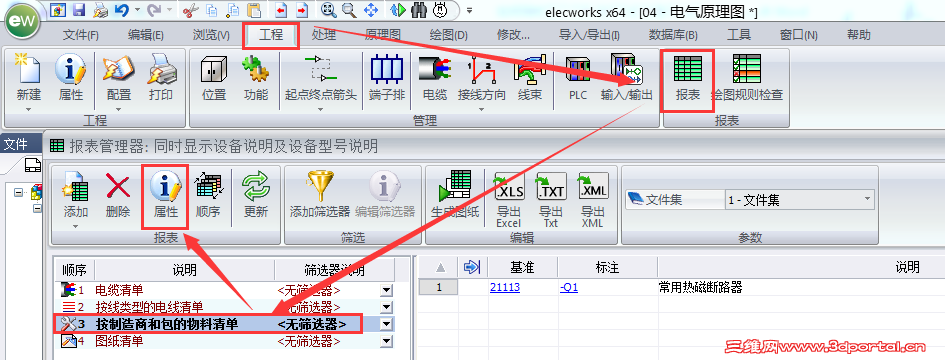

打开软件，在【工程】标题栏下选择【报表】，在报表导航栏中选择“按制造商和包的物料清单”，而后单击【属性】。如下图所示：

- c6 A( Z) T1 [6 @$ P0 k
) g, b9 h6 t  ~. }* F: u) b
7 ~" i* A- ^3 D* Y7 M

l  编辑按制造商和包的物料清单

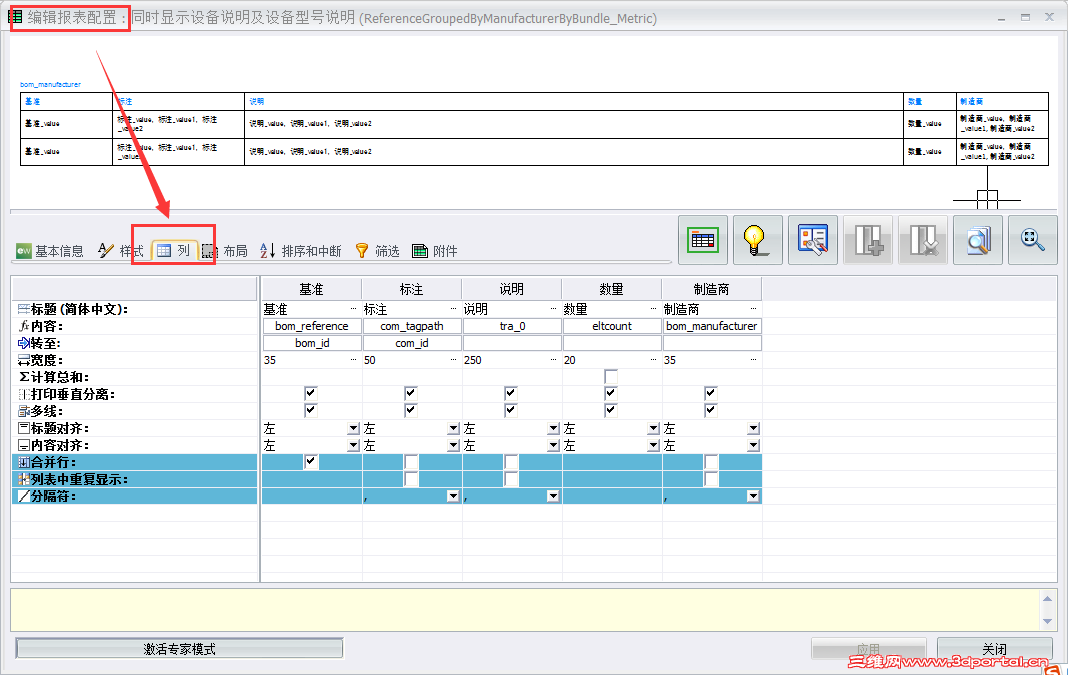

在编辑报表配置弹出框中，单击【列】，如下图所示：

0 `% x' {5 c8 y# i. {( N. t% t

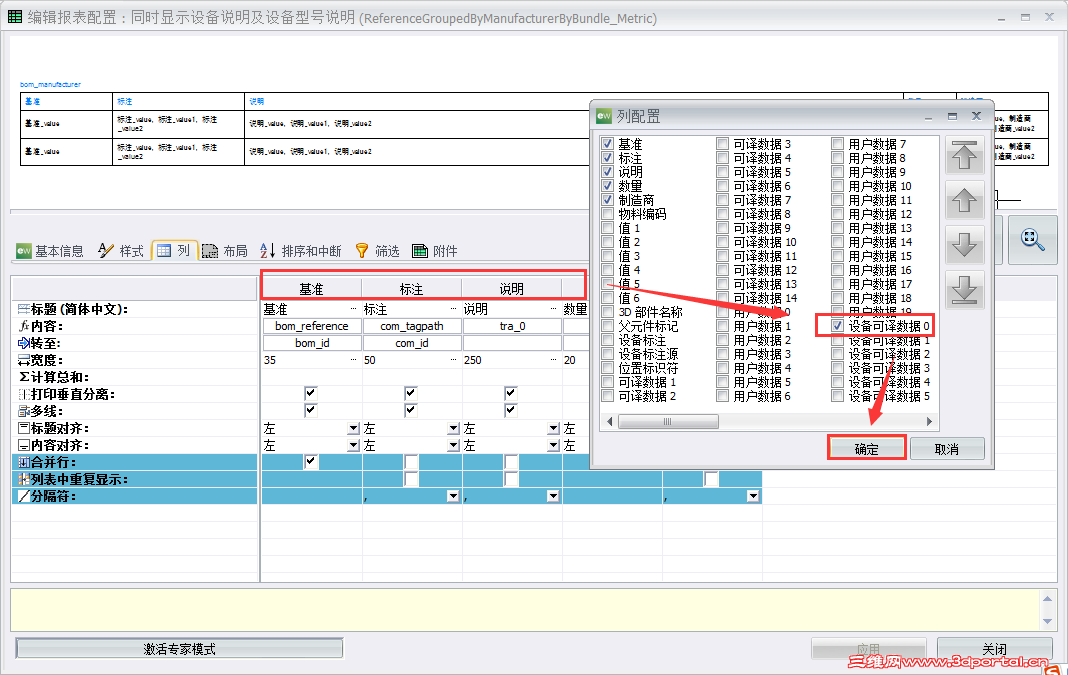

在报表标题栏位置单击右键，在列配置弹出框中选择【设备可译数据0】，左键单击确定。如下图所示：

, c% N1 K  q7 I1 K! j

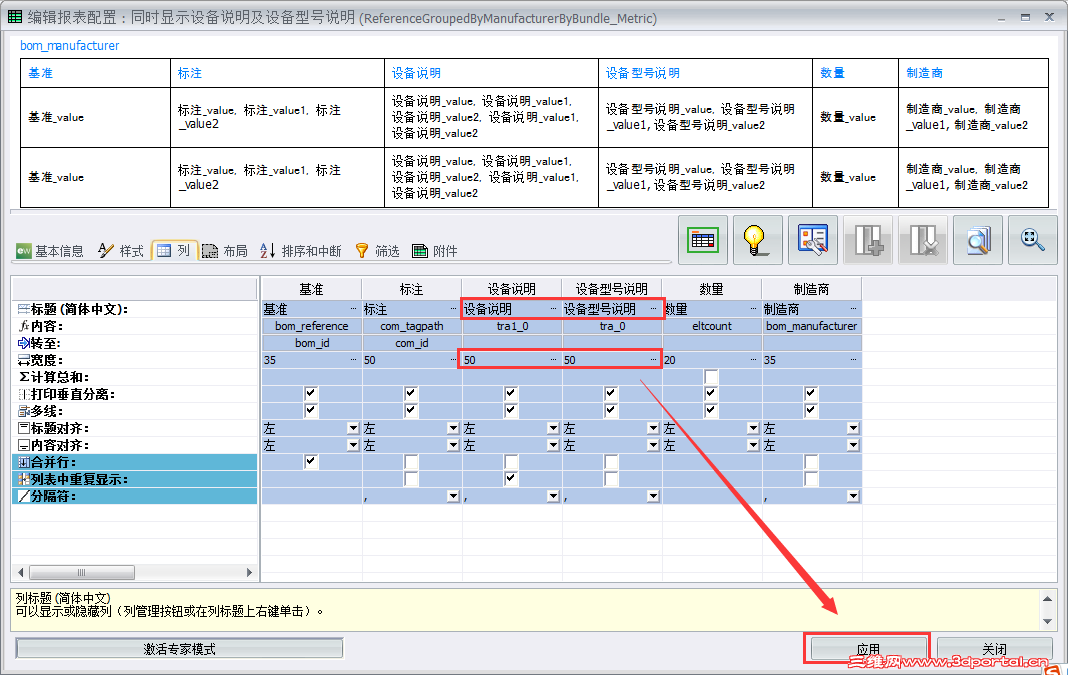

将新添加变量点中拖拽到标注后面，更改【内容】为“设备说明”；更改说明【内容】为“设备型号说明”；更改这两项的【宽度】为50，左键单击【应用】。如下图所示：

: M" r0 F9 I2 P- }- t

l  生成按制造商和包的物料清单。

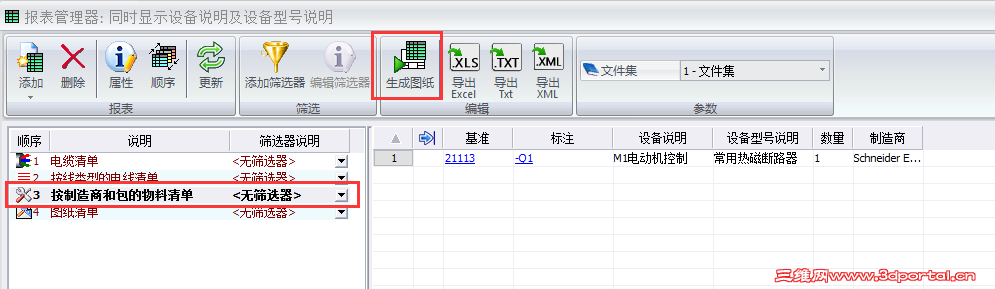

在报表管理器中左键单击生成图纸，如下图所示：

0 M5 `+ O' U& X; S

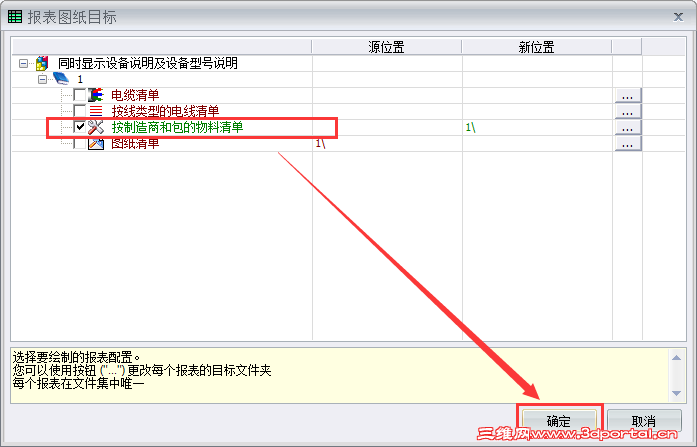

在报表图纸目标弹出框中选择按制造商和包的物料清单，单击【确定】。如下图所示：

+ `) @- s3 \" ?0 W3 p8 I

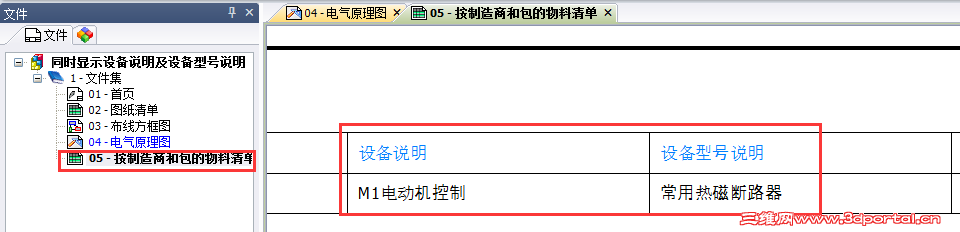

即可在文件导航栏中看到生成了按制造商和包的物料清单，在报表中可以看到同时显示了设备说明及设备型号说明，如下图所示;

! q' X! Z! `8 E( p$ M8 y8 `" D8 I

总结优点

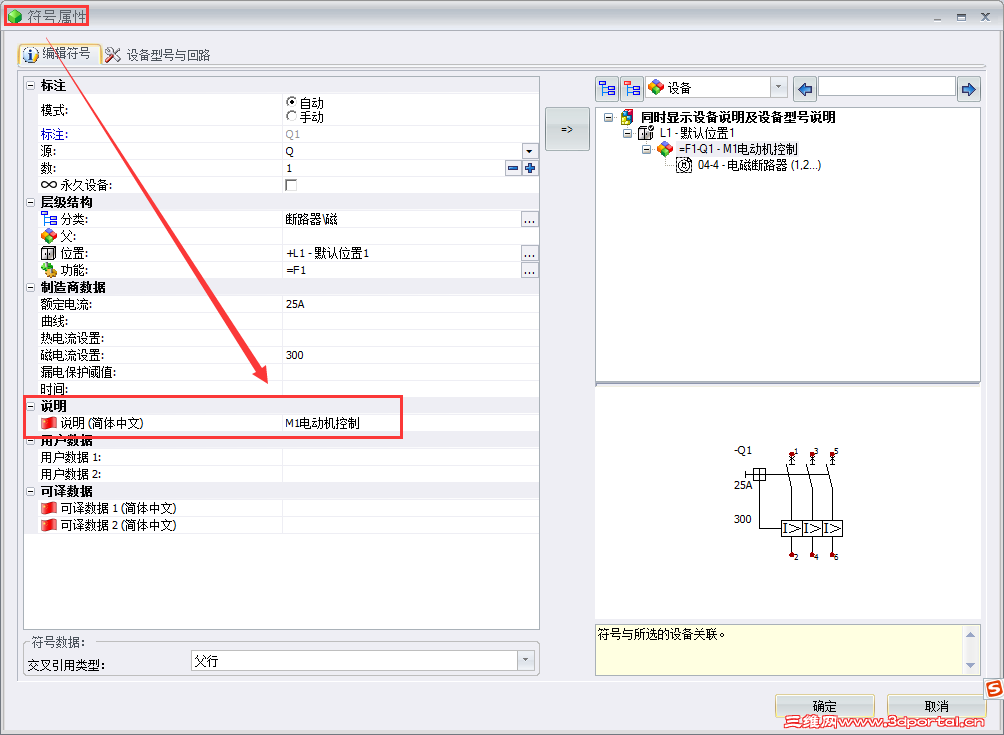

通过以上方法，可以有助于区分设备说明及设备型号说明，当对项目中设备的作用进行说明时可以使用设备说明，填写在设备符号属性中的说明，如下图所示：

. c. x" A& R0 J4 h4 h& ]- I

+ I- x+ \. G  K4 C$ c% Z% _

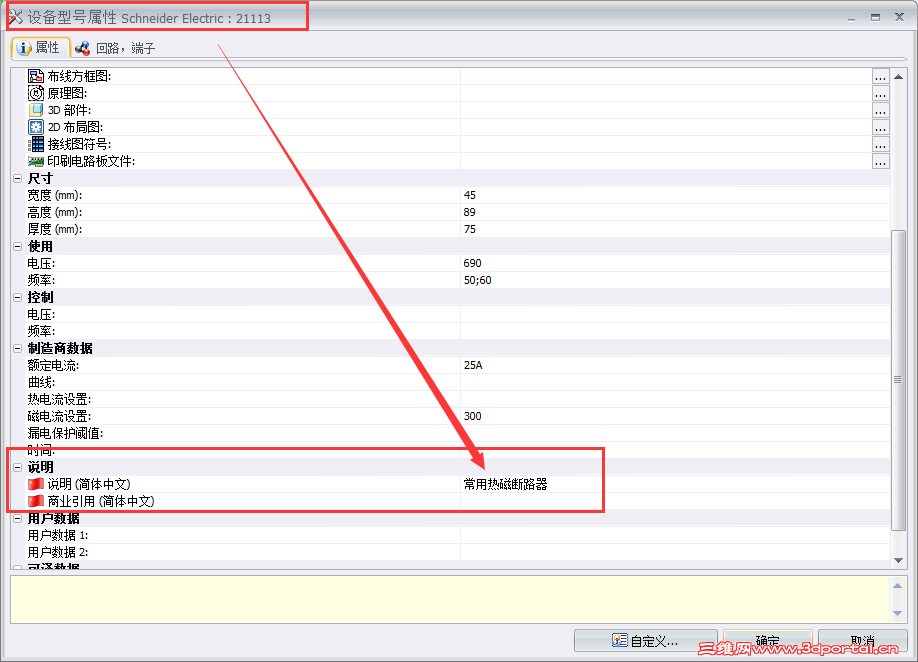

如果对所选择的制造商设备型号进行说明，填写在制造商设备型号属性中的说明。如下图所示：

, O7 L7 K/ Q" a0 W2 t9 Y/ T
