何谓导向轴？$ H$ _ w! n$ m( h% g0 P/ F% u2 i
在直线运动过程祝，其主要功能是导向作用。
9 k7 ~) u; {8 d$ l
5 V7 x3 F7 b6 r. v& H一、导向轴的精度分类; U1 u& [8 c6 d/ e: w1 o5 ]
导向轴根据其精度主要分为：普通级和精密级两类：# `, o- Z- ]2 B( s; o
普通级和精密级的区别在于螺纹及端面和基准面的垂直度的区别；所采取的加工设备和测量设备都有区别。
' z& o8 F! M) P+ v$ E垂直度：是位置公差，用符号⊥表示。0 X" x1 x5 O8 H5 H1 R7 W& g
' y$ x* v" q" ?' N
定 义：当理论正确角度相对于基准面90度产生的公差百分比，称为垂直度公差。零件表面的实际形状对其理想位置所允许的变量。
! h4 G* V/ ?% t
7 @6 `3 P9 i) f1 j9 X" e3 U9 ] B- f6 [( k& p/ ~6 g2 R
6 P9 p% p' I0 }$ d5 a+ G
; ?" s! }) Q, _6 y4 O% r* ~! I二、导向轴的用途分类
( Q+ Y. f# H, ~6 s* z! }! {. s/ I导向轴根据用途可分为直线运动用途的线性导向轴、旋转用途的转轴、支柱用途的棒材。$ p. r. t3 H* o) a

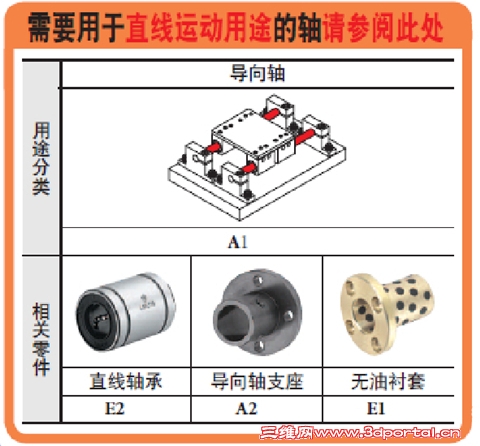

1.用于直线运动用途的轴如下图，常搭配直线轴承、导向轴支座、无油衬套等一起使用。2 M o; D; k# v
) M# t- T) @0 t4 b: I9 C
使用线性导向轴与直线轴承配合构成直线运动机构. w. {8 r' ~1 y( @' c
与直线轴承配合使用时
; a% m7 z6 ]" R9 H% @5 h: [& G可使用ｇ6・ｈ8・ｈ5公差的热处理导向轴。
9 C& v Y# }! m* E2 S+ a; c$ M与无油衬套配合使用时
& M1 p- J/ j+ B可使用ｆ8公差的未热处理导向轴。: N# o8 z9 w0 o3 t+ e' D6 {, x1 V: v
* l& D+ P- B+ `8 |) u8 p5 ^7 q* p: a3 v

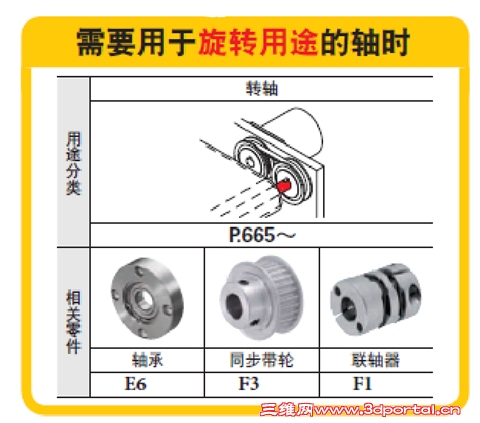

2.用于旋转用途的轴如下图，主要搭配轴承。同步带轮、联轴器等适用于。
! S! ~1 |. }) d2 a
) C4 e3 \ j2 e* F! w- L: q. u/ Y

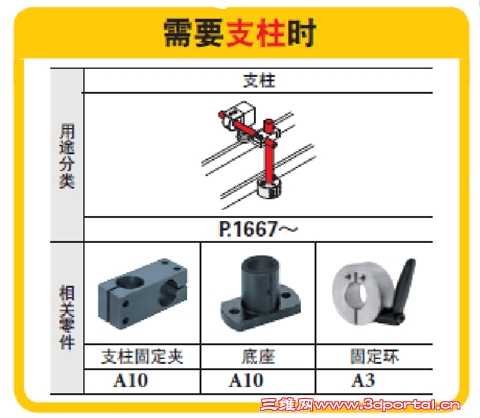

3.在导向轴作为支柱时如下图，主要搭配支柱固定夹、底座、固定环。
" W% T( @! Y' b5 N
# o" x4 d1 j$ S, M: ~3 e
& x0 O% [# p* n, t! D4 B% a, f! G
三、线性导向轴的应用6 W) D2 S" N' t% n7 x

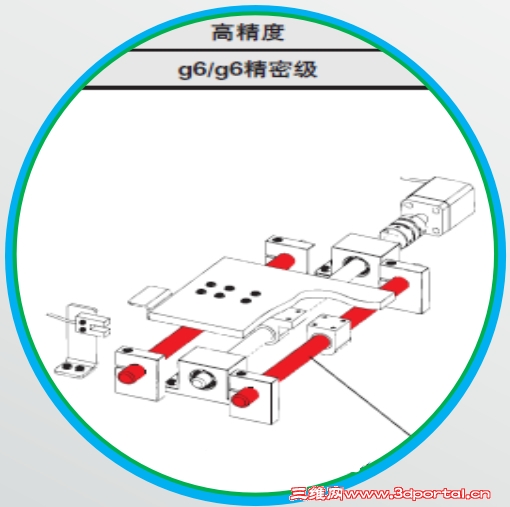

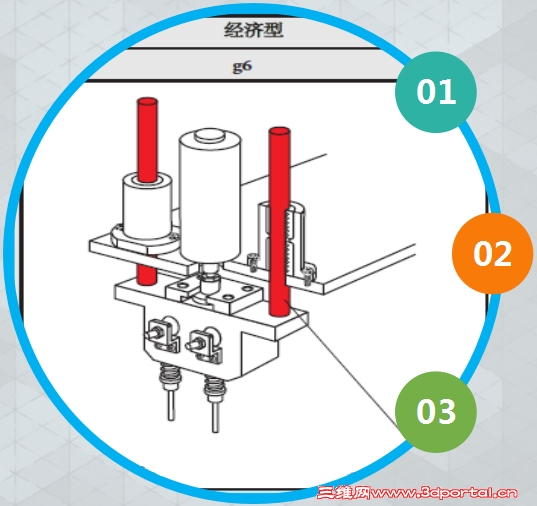

1.用于垂直方向上的轻载，短距离，低频率，低速度的导向。
3 V7 D. B+ d2 d' v$ g& Z; c
% i1 ~& z- J) l. }6 J7 w
. V, ?+ ^( |. u( y5 R2.用于水平方向的高速，长距离，重负载的高频运动。2 a2 n8 X1 B# n" P7 U3 g/ w
4 f) t' F1 f0 f7 Y
8 \9 q, h2 g; H! E8 V' q3.使用ｆ8公差的未热处理导向轴与无油衬套配合使用，表面镀硬铬适合面接触的滑动。
; l0 u$ R$ c' Z1 e
' e% e* O3 Q" j8 j' B# C
/ S: U" ^: x5 I9 ]四、导向轴的耐久度测试5 L5 m- s* G$ [" {7 z) S

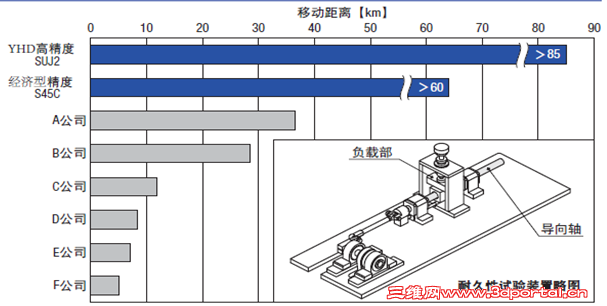

同时选择多家厂商所生产的导向轴，样品条件：
; `" q! D( p" [3 _1.外径 ：D12
: v: f! P! A/ U* D) N$ K5 e2.L长度：450mm9 `! ^' p& F5 b: [+ z+ v
3.材质 ：YHD SUJ2/S45C x 公司S45C% o1 x, K {0 c# y
( ^/ ]: g" Y! |% b" }% i/ I2 `试验方法：( p0 @/ ~, T7 O' X& B5 z9 o- y
使用YHD直线轴承LMU12
: {+ Q& M6 C7 V) R5 ^' s同等条件下施加稳定负载42kgf，滑动行程100mm
( N; Z4 v. m# V v+ y: H% Y$ V测量到无汉承受额定负载为止的滑动距离。
: ]! y$ s: @7 ~. R0 M n4 m
, N3 R. ]3 C6 u- A8 Q
, f9 j# Z8 m. l$ [8 W4 x五、导向轴主要品牌： @9 C, S S# \
* C6 g4 E% K/ z日本：THK、NB、MSS；
# Y+ a5 y$ k. e! @5 G' K THK:国内自动化行业使用较早，行业认可度高的品牌；货期长。$ t% {; u9 o4 l& i" D x' }9 `' j
NB: 外企选型较多的品牌；货期长 O) r' k' G/ f% T: g
MSS:MI的导柱生产工厂，品种规格全/ W1 Z5 l" a/ ^& R# }: v4 i& N
工艺成熟；对外销售价格是MI平台的3倍
- E) I, I* b5 g. C+ g3 [7 y M9 b+ g
% z9 V2 [* U9 m# T韩国：SAMICK、WON；
" ^) \ E* j2 z2 a9 T, S3 I SAMICK:较THK稍晚进入国内市场。2010年以前该品牌在国内应用较多。由天津太敬代理，不做追加工，
; D H5 P( ~0 m3 U 货期长。
/ m7 f* R9 [& o# d WON：起步晚，还没有占有国内市场份额。这两年一直在国内推广，价格高。
! }' f, B& P% Z, c9 m4 {
( @$ s, D r# u/ f! h台湾：宝龙、将军；
' R& s, _2 Y+ D; U9 t, n0 h 宝龙：台湾工厂生产，主要为TBI等直线行业配套供货；原怡合达主要供应商，价格高货期长。
! s7 F! O2 q- \8 ?! {; u. ?: c9 X, \ 将军：在国内光轴最大的厂家，有无锡广州两个工厂。主要为重型设备生产光轴。8 N3 ?% k9 X. H& V0 u/ g2 V
: ?7 G- L3 U- y" k; _# B( {国内：恒力、得力亚等1 l# N0 Y' I6 \. X6 w
恒力：国内较大的光轴生产企业，主要客户：SMC,IAN.流程健全，货期长。6 k! C9 _+ o1 ? A, P2 E z
得力亚：占领华南大部份五金批发城的份额。品质无可靠保证，这两年光轴份额在减少。7 u, i! q6 o: t0 _( K
9 t# T, ]1 t% S! l1 k8 }% C六、国内导向轴主要采购渠道. m0 s3 v5 D# [# W/ W! X; o
1.MISUMI：6 D$ c% k/ g0 Q* G* M
产品线丰富，应用方案支持力度强,品牌知名度高,订购系统完善。不足大数额订单接洽灵活度不高，普遍认知价格比较高，客户的定制品不生产。
5 |: ]' F2 q# G m7 N
0 x7 o( j; S; {! m2.三益" {0 b/ y) ?# Q* b; G* O5 S
优势：平台资源集成商，国内起步较早，拥有大客户资源，不足：无自已的加工设施，货期无明显竟争优势，品种不全，标准化建设理念不强。
: N, r1 X! y; N& S: v/ L, Y
9 F0 [- [) r+ z/ M" R3怡合达) W* T7 T/ c* |- w2 U9 {
国内目前最大的FA工厂自动化零配件供应商，拥有海量库存，同时也接受客户来图定制，在线订购系统完善，无需电话沟通即可在网上查到价格交期，自主加工能力强货期有明显优势。不足:公司目前正在扩带规模，搭建了新的仓储服务中心，导致出货货期较长。
