【智诚科技/林康杰/Cookie lin】随着SOLIDWORKS 用户群体不断的扩大，现在3D已经不是什么新鲜事。目前一些企业遇到的问题是每个工程师出的图纸格式各样。没有统一的标准，要想实现规范化，那么起码图纸格式要统一，为此在这里详细介绍零件和工程图模板的制作。没有零件的工程图模板是制作不全的，因此先制作零件模板。为了统一，在这里中文字使用宋体10号数字使用Times New Roman12号、英文使用Times New Roman14号" X1 ~; a8 y3 ^' y4 p
& S5 w) P. o3 C- Y- c

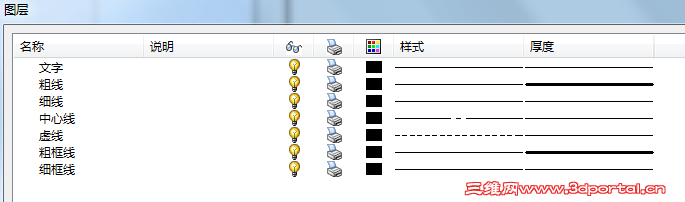

* A, ?& C# w, J5 p$ z5 }, T- v( z1、 新建一个A4，设置7个图层，粗线为0.35，细线为0.18，如图1所示
+ j F' [: c- t H& B
- N0 j a2 Y) _! i7 E图14 K$ R. }5 w9 W& K

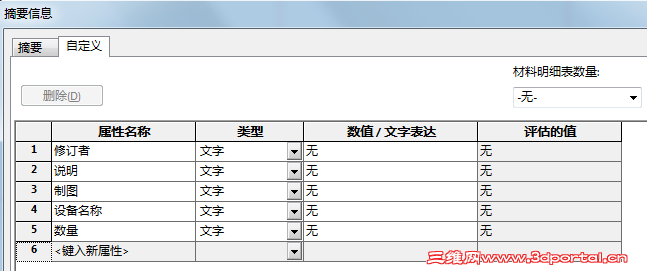

2、 【文件】—【属性】添加五个自定义属性，如图2所示。其中修订者和说明是属于修订表的
- @5 m, R% z. |
# s1 f! p4 J- C& a5 _
图2

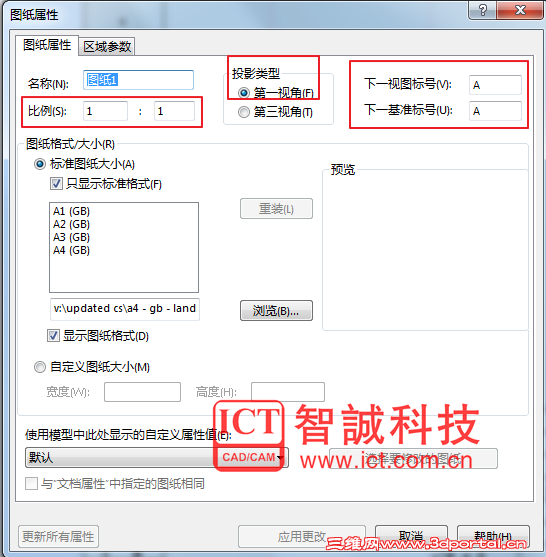

+ a6 e6 l5 {$ `+ M0 \5 T3、 在空白区域右击—属性。编辑图纸属性，保证比例为1:1、第一视角、视图和标准号均从A开始。如图3所示
+ P8 s# P3 K9 i Y" j/ f
$ {! ^3 v& N1 F) S
图3

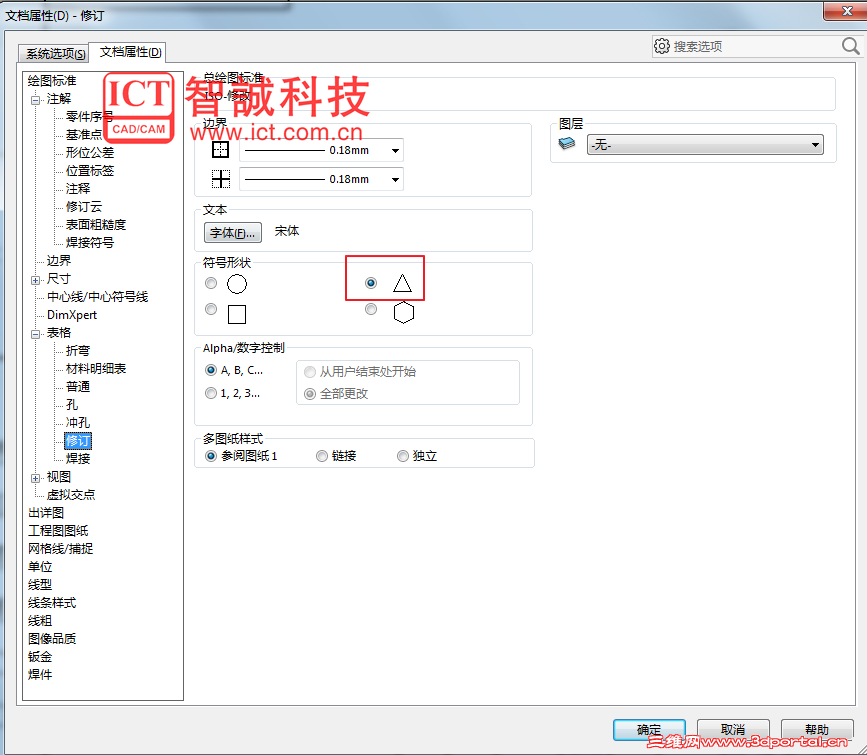

- c/ ]) Y# }1 t3 f5 B- `! e* b, L" R4、 工程图文档属性与零件文档属性大致一样，补充如下几点，修订表符合选用三角形，如图4所示, d+ w! Y! k+ y
: \* R M6 b2 Q# K' ^, l" z图4: z! w) m2 Y3 N# y4 A9 o

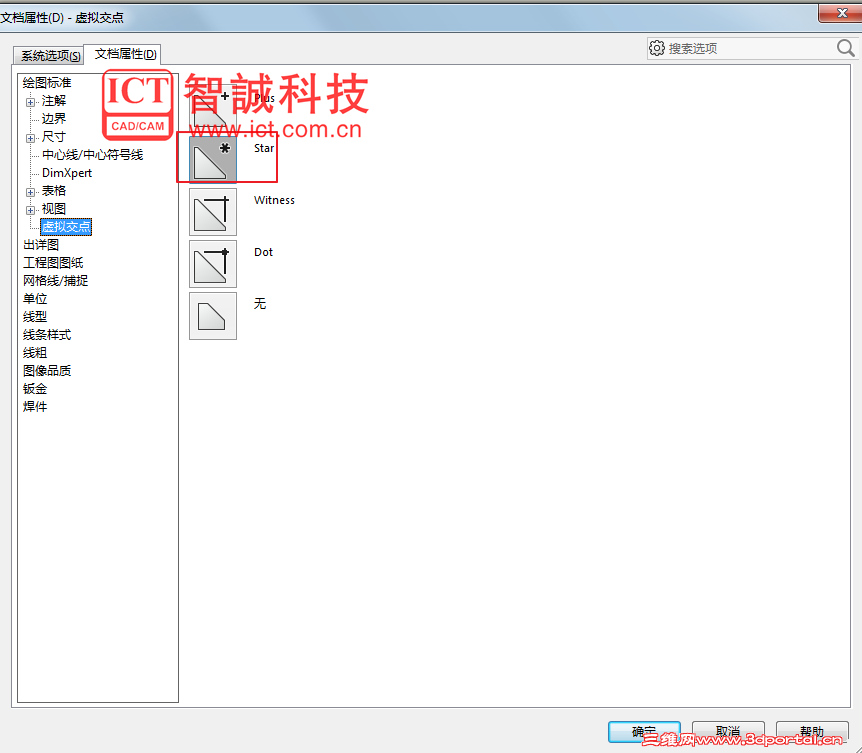

5、 虚拟交点选择Star，如图5。若文档属性中涉及相应图层，请把它分配到个图层中。
" Y* ?8 w+ w, Y
# w6 i6 U5 W# J* B( T
图5% N+ Z/ J! M+ D: m: p- Z$ I9 \

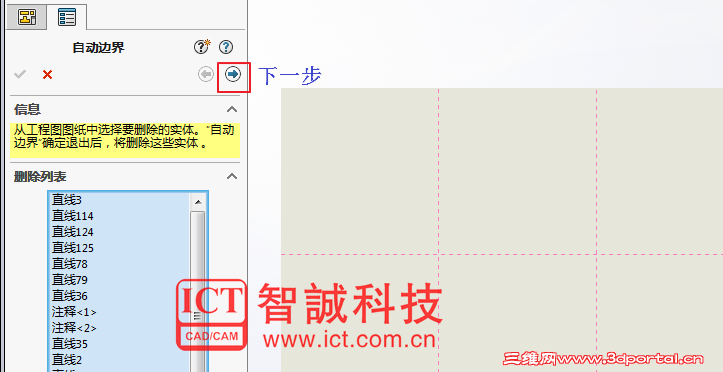

6、 【图纸格式】—点击【编辑图纸格式】—接着点击【自动边界】，框选所以边线和文字，下一步，如图6所示
1 f9 G: z( f2 Y
; {: N p7 X! ?
图6- E2 ^ F' a" M- N) G

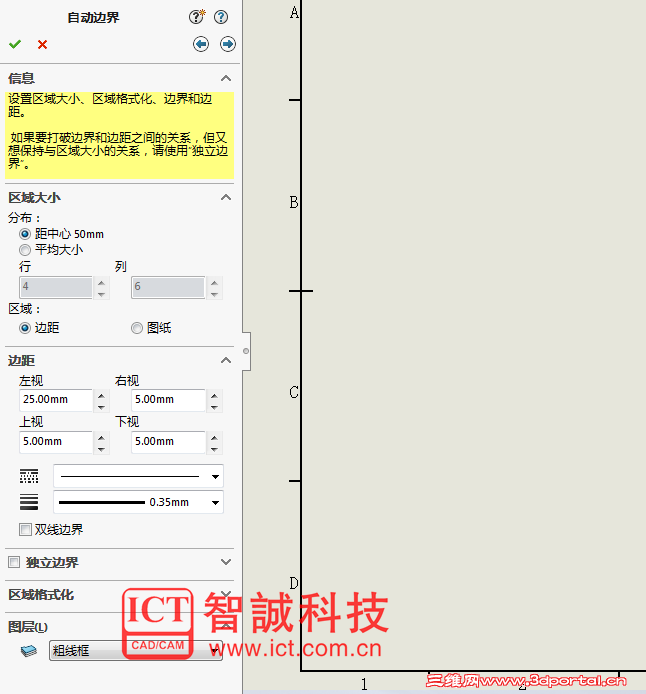

7、 设定边界参数，这里留左边25mm为装订边。把边界分配到“粗框线”图层。如图7所示
5 O; j( O+ D8 \) k4 Q; m9 d* o
# a6 _: ?2 J9 p0 ~# N+ t: I8 ^图7

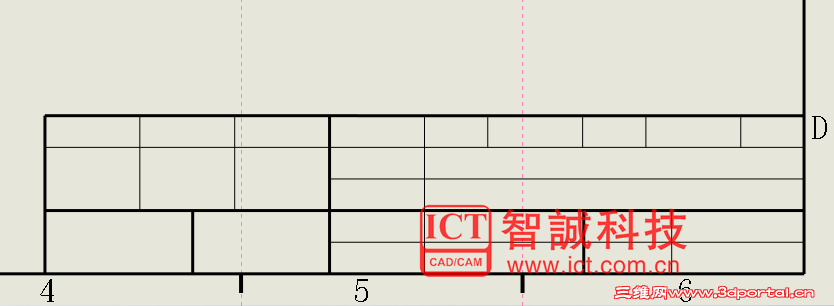

6 Q+ E: o, e1 ^) J) \8、 绘制标题栏，如图8所示# C/ _& q# I8 y- V
: C+ P5 k5 z. U# c. `3 I* p: ^图8

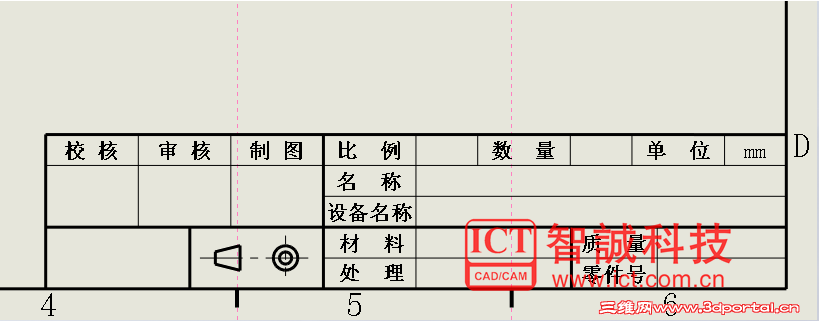

( E8 x: m g% y# k d0 j; l: r9、 利用注释工具填写名称，填写字后，右击该字，选择“捕捉到矩形中心”，选择位置该字四周的边，四边长短不限。如图9所示
8 E h4 F8 ~' e4 I8 V
" H) J# B2 A2 a9 l+ e( m. b
图9

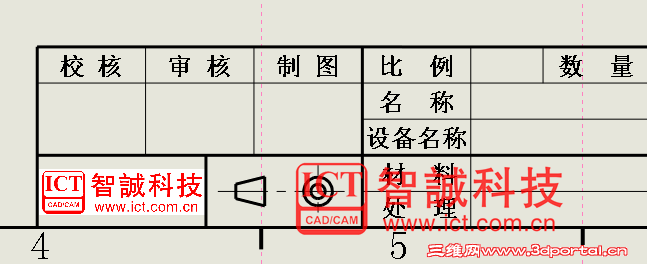

3 g1 }. y9 _/ \# p- G; f: {. I/ C10、【工具】—【草图工具】—【草图图片】插入公司logo至合适位置，如图10所示4 O) |* J# j8 _# ?- T
% K$ U9 B- m) @. _" Q/ X @2 d) R* L图10

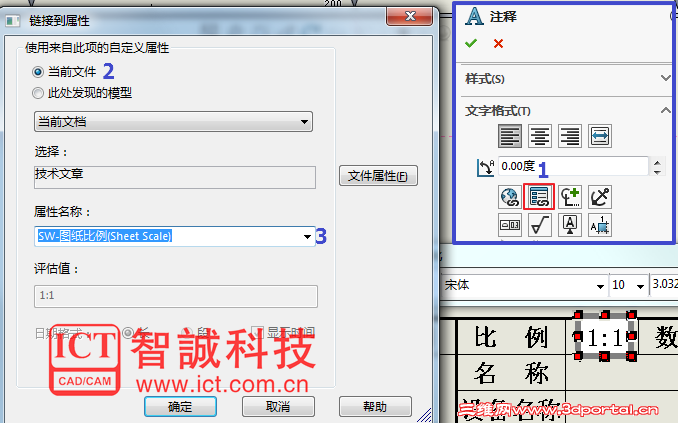

3 B9 ?: o4 k1 v7 y' g/ ^, K11、链接属性，如图11所示，“当前文件”链接的是工程图相关的属性，例如刚才给工程图添加的修订者、制图等四个自定义属性就通过“当前文件”来链接；“此处发现的模型”链接的是零件的自定义属性，例如材料、质量等属性。8 R6 F5 N: a+ |
% ~" E) m! V1 T- p1 r/ P, N J
图11 n1 N' y% [* n1 e. J2 K/ N# p

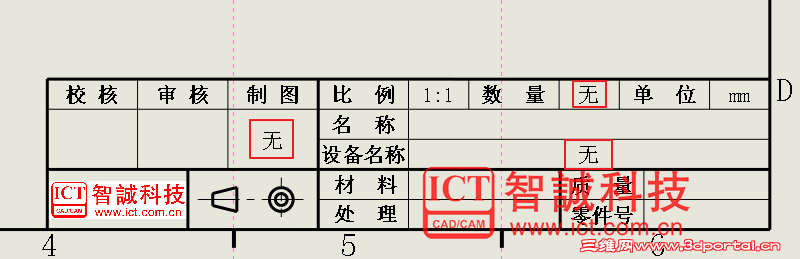

12、按照步骤11方法，链接工程图的制图、设备名称、数量三个自定义属性并把文字居中，如图12所示。退出图纸编辑格式
1 A7 L, g7 n2 G$ H0 b6 [
4 _, n1 f, M0 V+ k# L) Q) _- C
图12

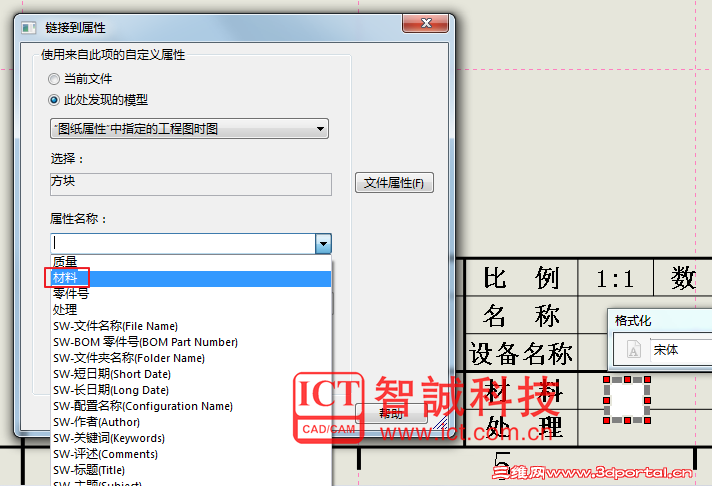

. F# [1 i4 o0 p) R) L/ C" E13用已做好的零件模板绘制一个零件。拖到工程图中，空白处右击，编辑图纸格式。链接零件属性，如图13所示* f5 J; h/ k0 H& {, A+ T/ e$ ]
0 p6 S, J+ r: C* C" u图13

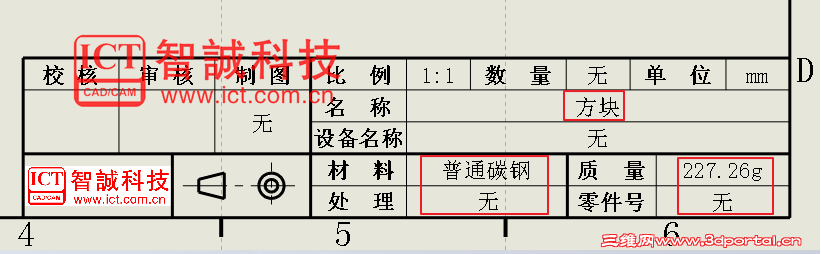

5 M9 h# L: F3 v! a1 k7 P [14、同步骤13链接质量、零件号、处理、文件名称四个属性，居中。如图14所示
/ I$ D' h7 ^5 k/ ?- X' b
) ~% F- v. E9 z' o) }+ S/ f
图14, o o" T9 d0 B4 |

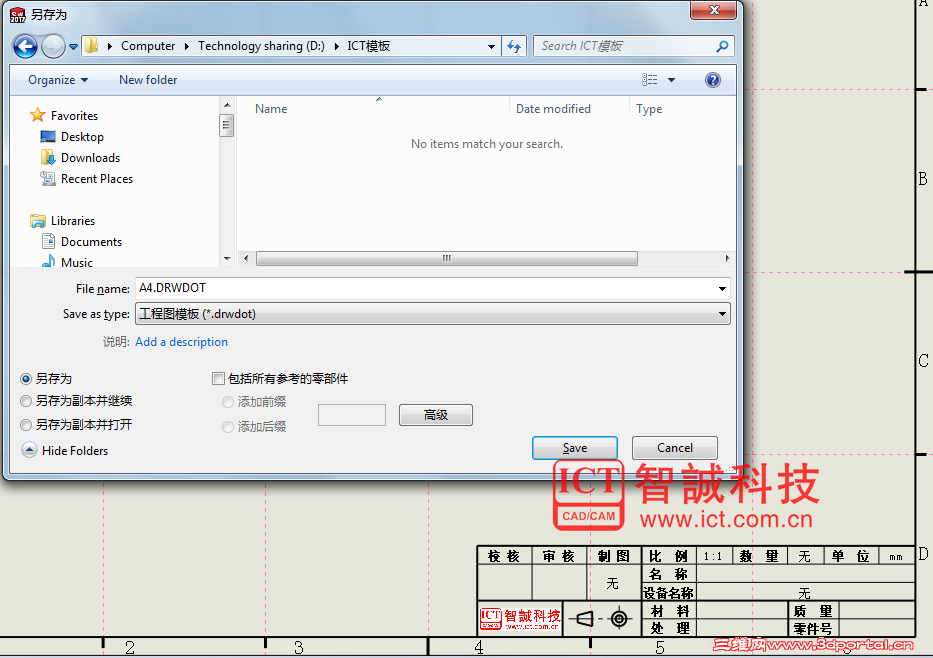

15、退出图纸格式编辑，删除视图，另存为.DRWDOT。如图15所示
8 I( d& q; {' Z4 l0 e5 V- A
1 I9 ^, C. r" p5 Z2 {+ F
图156 q. z& h. l! k& j

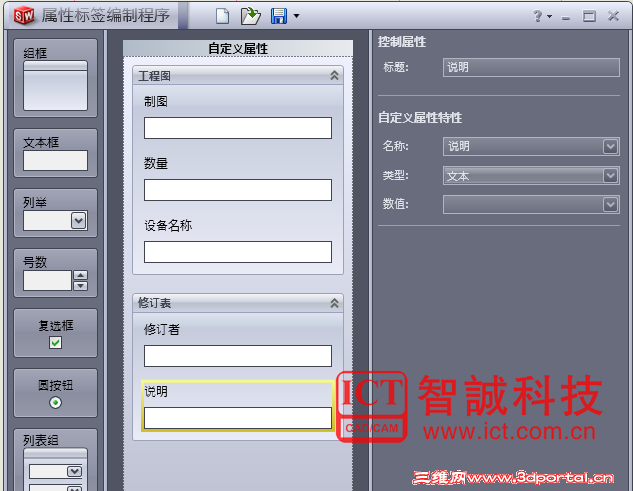

16、【开始】—【所有程序】—【SOLIDWORKS 2016】—【SOLIDWORKS工具】启动【属性标签编制程序 2016】在这里制作工程图的属性卡，如图16所示
3 P* l: N# Z u3 I+ Y( K1 i3 B7 T
$ J! E$ m2 @" U o Y* z' T+ C
图16
$ |8 ~2 e. i* P# j( ^7 G% Z' ^# Y7 ?+ U2 O" A0 b, D6 p
$ ` D. k: ^. g* v
|
