工程图在产品的设计和生产制造过程中都具有十分重要的作用,而传统工程图的生成、尺寸标注与布局等操作都比较耗时费力。中望3D基于三维模型的工程图,可以将三维建好的模型直接转换为工程图,还具有尺寸标注、剖视、BOM表、输出DWG、PDF等功能,并且当模型变更时,工程图也将随着变更的情况自动更新到最新的效果。中望3D最新推出的2017版中,在工程图方面,更是对剖视的功能进行优化提升,下面我们来看看新版本中优化的情况吧。0 R& h8 `6 J1 K6 G! n/ F8 N
提升一:剖切视图新增“剖切深度”功能(图1),支持通过定义剖切面的深度,来达到不同的剖切效果(图2-图3)。% p4 X9 A. p6 C% _! n
图1 剖面深度可调整 图2 剖面深修改前的效果
; V6 g% r: x7 W. Q/ z1 I" b& D
图3 剖面深度修改为10以后的效果 有了这个新的“剖切深度”功能,设计师们就不需要像传统方式那样,需要通过手动来调节剖切点,“剖切深度”让设计师在操作上更加准确、方便、高效。

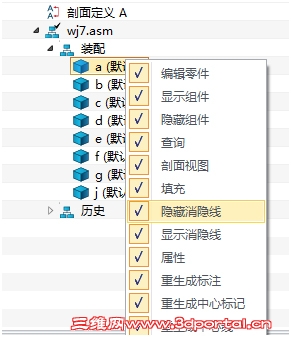

; w ]. B3 e) x1 r9 [ 提升二:剖切视图还增加在装配树中选择子零件是否需要剖切的选项,如图4所示。: `- K( u$ D7 N, Z) o/ e4 C; M: W! J- @
图4 子零件选择剖切窗口 通过设定不同子零件是否剖切,从而达到不同的效果,如图5,图6所示。

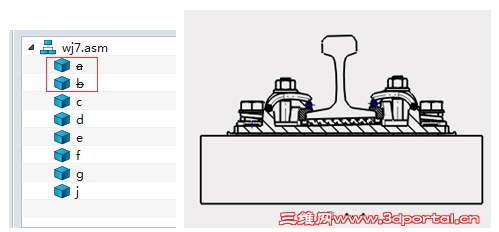

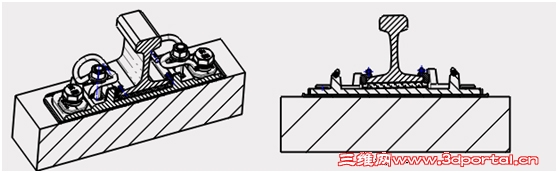

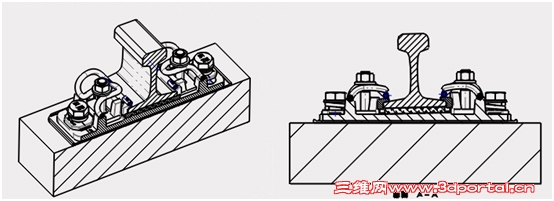

4 d" i4 H: g* ?+ a+ M, s$ U' Z8 A0 S w图5 a、b零件不剖切的效果 图6 只剖切a、b零件的效果 设置好剖切效果后,我们再检查一下剖切后显示线条的设置(如图7),这样能免去工程图后续的调整工作量,提升了工作效率。/ ]3 Z. `: x) B6 [7 r$ D! n
图7 剖切后显示线条的设置 以上的两点剖视功能的提升,让设计师在进行工程图操作时更加高效便捷,切实提高设计师的使用体验。
