[分享] 【3D亮点】中望3D2017:新增零件物理属性,产品信息一目了然

[复制链接]
发表于 2016-12-6 08:34:47 | 显示全部楼层 |阅读模式 来自: 中国广东广州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
: C# p7 s( g0 x; _' p7 w( U) u) }
       在制造型企业中,除了设计部之外,诸如质检部、业务部等其他部门在工作过程中也需要使用三维CAD软件进行查图看图,而在这个过程中,软件在查看零件属性的功能方面直接影响到了工程师们的工作效率,特别是对于非设计部门的查看者,信息全面、操作便捷的零件属性查看功能,可以帮助他们快速掌握产品信息。新发布的中望3D2017版进一步强化了查看零件属性方面的功能,本篇文章将向大家介绍新版本中该功能的情况。
. s9 E( p  T( B       中望3D2017版在“零件属性”里增加了一个物理属性,把零件材料、尺寸规格、面积、质量等信息统一起来,让使用者一目了然。1 j6 W8 S. [4 q4 c

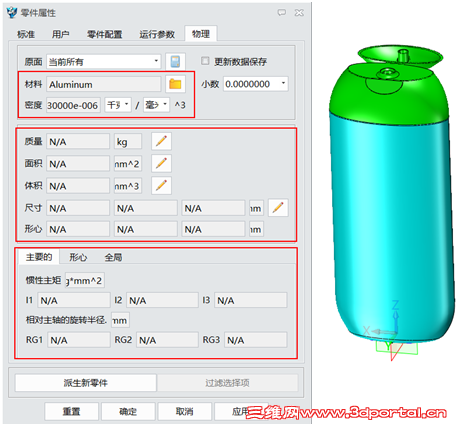

       使用时,我们可以通过“下拉菜单属性-零件属性-物理选项”这个路径调用出该功能。如图1所示,在“物理”选项中,我们能够清晰地获取材料、密度、面积、体积等详细信息。( A; q+ C& b$ Y4 |& T2 C  ?5 C
图1 零件属性中的物理选项界面
       在测量前一般需要先指定测量范围,可在“原面”选项下拉,有4种不同的计算范围,如图2所示。
5 K7 s- W. y& f; i0 C
图2 计算范围选项
       ● 当前所有:计算当前对象包含的所有对象,且所有对象以存在于当前对象的状态计算。( c( F  o* U' b
       ● 所有原对象:计算当前对象包含的所有对象,但所有对象以其原始实例的信息或状态,非在当前对象的实例状态计算。7 B; G5 C' j+ n3 ^# |
       ● 仅当前零件:计算当前对象包含的所有组件里类型为零件的对象,且各对象以其在当前对象的状态计算,对象类型为装配的组件,将不包含在计算范围内。4 c2 Z; K1 ]2 @* e$ y+ W9 X! q8 w
       ● 仅原零件:类似于“仅当前零件”,计算当前对象包含的所有组件里类型为零件的对象,但各对象以其原始对象的信息或状态计算,对象类型为装配的组件,将不包含在计算范围内。; l/ g+ W4 [& R2 p9 d% u! l. w3 x
       这样,工程师就可以根据产品属性及计算要求选择对应的选项。% a+ {* I  A! l, ^+ k% h( S; N
       选择完计算范围后,可以指定零件材料属性来确定密度大小,如图3所示。8 n% t5 R% y1 y* S" [/ ?/ W
图3 指定材料确定密度

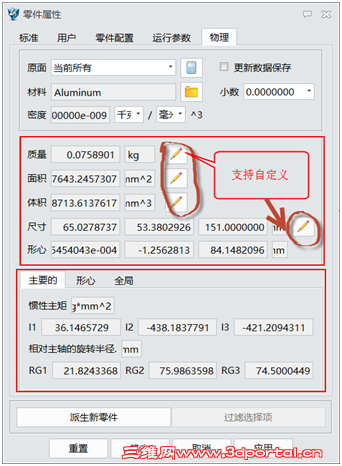

       设定完材料后,点选更新按钮,如图4所示,更新后就能自动算出常用的质量、面积、体积、尺寸、形心等常用几何数据,让工程师一次操作就能实现多数据的测量,非常便捷高效。) U  i4 s/ \$ y0 j2 N! N
图4 更新后多项数据一目了然

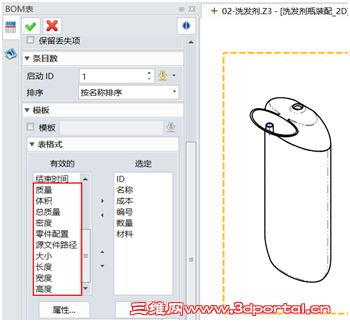

       除此之外,更新后所获得的这些测量数据也可以被应用到BOM表上,方便调用,如图5、图6所示。: ^2 V9 z. g1 \. D5 _- _4 N8 p
图5 BOM表设置
图6 BOM表明细
       经过了本文的介绍,相信大家对中望3D2017版新的物理测量功能都有了更全面的了解,无论你是三维软件的应用能手,还是仅用于查图看图的新手,在中望3D2017版的支持下,都能便捷高效地查询到产品的质量、面积、体积、尺寸、形心等常用数据,切实提高工作效率。& m- q2 E+ E2 z3 ~% ?) {/ S
       马上下载中望3D2017版,体验智能设计,让创意无极限:http://www.zw3d.com.cn/product-58-1.html# a6 ]* h. l3 ^$ [: R2 L3 h
       Z3是什么格式文件:http://www.zw3d.com.cn/blog/201503131763.html' g! d# _, T6 O6 D! q6 q) P! H7 `
