在产品设计和制造过程中，为了更清楚地掌握产品的内部结构，工程师们经常需要通过三维CAD软件的剖面视图功能来了解产品的结构情况。新发布的中望3D2017版，对剖面视图的功能进行了升级强化，更加智能，有助于工程师们更好地掌握产品内部信息。下面，我们以图1中的联轴器为例，一起来看看中望3D2017版剖面视图功能的新亮点。+ Y8 B( ~/ v' }/ k& ?' o" c
7 ]. R, b/ p) `# u' l# _
图1联轴器

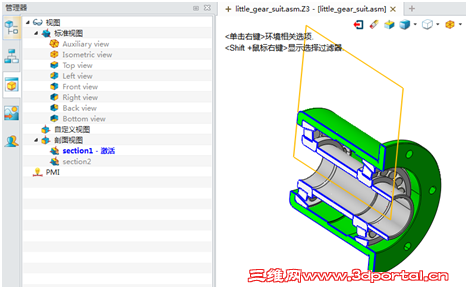

/ o/ ?/ l3 p+ D; ~ 亮点一：提供智能手柄控制剖面
9 a# |$ ~- k$ y1 B9 h& q! F3 w3 Q 工程师只需要通过鼠标，即可对模型进行直接拖拽移动，并且通过360°旋转坐标轴来控剖面位置，从而获得需要的剖面效果，如图2所示。
) K% ?- G) i7 {" V( F& _# p: q
3 v5 N% c, |, i; m& O& |# T 图2智能手柄控制剖面
0 s" t: @ G3 k, R' z. a, } 亮点二：动态剖面视图保存功能- ~" V4 U2 Y! j/ j" \/ w
视图管理器新增了“剖面视图”节点，可用于保存创建的剖面视图，如图3所示，保存后的剖面视图支持重定义、重命名、删除和激活等操作。: P$ o1 ]% M* z# x Z5 a
: _+ A8 w2 [. W# \- z( I 图3视图管理器新增“剖面视图” & Y7 a( r! j* X' \6 D/ b

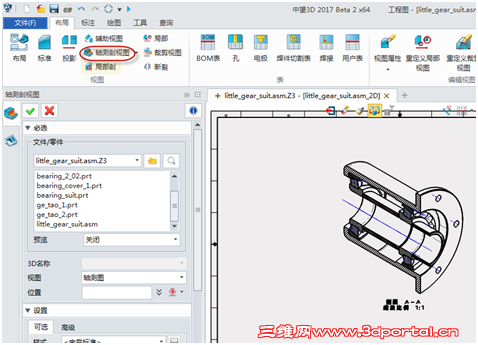

在3D环境定义并保存的“剖面视图”，可直接应用到工程图中“轴测剖视图”的创建，如图4所示，更加方便快捷。. ?' h+ o l4 g- j; U4 u
+ Y* F p( v5 K2 P" Z: R
图4 工程图中“轴测剖视图”
6 J5 w, @& y1 C$ k% t3 J$ W 亮点三：剖面视图支持不同模式: N) k9 t* i/ ^, D B/ e* f% |& v8 |

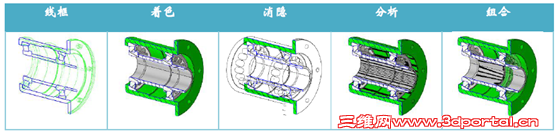

剖面视图支持在线框、着色、消隐、分析、组合等显示模式下显示剖面视图，如图5所示。
; g4 a) Y; o: e, Y. W
% G" k! `% t' y% ^: E, x- z 图5剖面视图支持不同模式 ' Y9 H/ S1 w. U+ s
亮点四：剖面视图支持尺寸测量

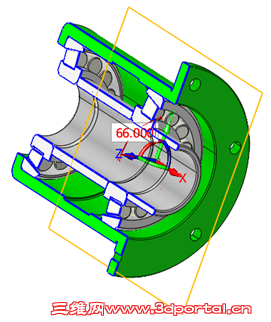

7 ]1 y! J6 \8 M: [5 D 升级强化后的剖面视图功能，支持在动态剖面视图命令过程中测量相关的尺寸，如图6所示。1 w3 f9 K9 T+ Y' E8 m
/ {+ A3 x) `; g; Y8 r
图6剖面尺寸测量
- r* m8 P+ m$ V( B. m9 a 中望3D2017版的剖面视图功能，新增了智能手柄控制、保存、多模式显示、尺寸测量等功能亮点，强化后的剖面视图更加贴合工程师的应用需求，并且操作便捷，能帮助工程师更加清晰、全面地掌握产品的内部结构。) P$ ^$ P9 I% M* W+ v1 f2 L$ E- H
马上下载中望3D2017版，体验智能设计，让创意无极限：http://www.zw3d.com.cn/product-58-1.html |
|
