在曲面做个图案

huzimaza

在曲面做个图案

     在平面上做图案或文字，可以插入DXF/DWG格式文件进行拉伸、切除命令完成。如果在曲面做个图案，在包覆命令只能键盘输入文字，如果是插入DXF/DWG格式文件图案，在下拉菜中的插入→DXF/DWG显示灰色，即不能操作。我的方法是在离开曲面创建一个基准面，通过插入→DXF/DWG方法进行拉伸，再用切除完成。在复杂的曲面上就无能为力。如有更好方法，敬请高手指点。

何笑我

先把DWG转成solidworks草图，然后派生到你需要包覆的草图上，不知道是否可行

yk2906

你的问题，就是两条
1没看帮助文件
2 没有逻辑
% v% D+ \" M8 U6 ?  Q0 d: n
2 b4 E: \" G5 l9 g
; C) U" i* L6 j6 @9 |4 E8 `5 ^
; F1 Y) K( C* w5 t3 I0 }帮助文件这段文字，逻辑很清晰
' a/ e/ M1 e) Z+ ~0 Y, @先启动包覆特征，然后使用solidworks草图，你看懂了逻辑性了吗，

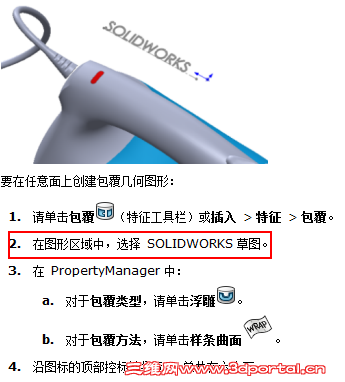

2 \( C1 c# Y5 @) ~4 y4 \( ]; @" D: @1在使用包覆特征之前，solidworks草图已经存在。
2 使用solidworks草图是必须的
# ~2 }/ D7 }% c% M* q/ O

huzimaza

( T) d' b  s* I  z+ j: I

上传SW15三个文件，桶2是用拉伸、切除—放样命令完成。试用包覆命令将标志DXF文件图形插入方法显示灰色，结果行不通。敬请高手有更好方法进行指点。

8 ]$ c' n3 l  ~: w9 i7 V

不靠谱的江静

huzimaza 发表于 2016-11-17 15:31
7 ]3 ~, ?+ ?1 A  `' t2 L* S& d0 v上传SW15三个文件，桶2是用拉伸、切除—放样命令完成。试用包覆命令将标志DXF文件图形插入方法显示灰色， ...

4 Y! Q& \7 C! g1 P0 ?% b3楼所回复的方法为sw2017的功能，若是sw2015版则草图无法在复杂曲面包覆。

licoolicoo

楼主的放样曲面要么升级2017试试。要么拉伸“成形到一面指定的距离”

huzimaza

      我以前做过类似的图，是在基准面读入DWG、DXF图案，利用“投影曲线”命令把图案投影到曲面上，进行拉伸。这些图案一般用在产品造形上，用来观赏。实际开塑料模时把它删除掉，做好模具进行晒蚀图案或在产品上印刷。就算是包覆文字，有可能发给模具厂开模，对方字库没有这种字体，字体也被修改的可能。而包覆命令不能读入DWG、DXF图案，也要先2D图将文字打散，利用投影曲线命令把图案投影到曲面上，进行拉伸。当时忘记“投影曲线”命令在那里，所以我才发这个帖。

licoolicoo

huzimaza 发表于 2016-12-23 20:09
我以前做过类似的图，是在基准面读入DWG、DXF图案，利用“投影曲线”命令把图案投影到曲面上，进行拉 ...

5 }9 F3 w0 f% F最后这样应该是面加厚吧。和拉伸到一面指定的距离差不多。
, |. T. I. W, t7 f) o5 `其实这种情况直接搞个贴图就可以了。
