[CAD] 【实例教程】使用中望3D设计玫瑰花

[复制链接]
发表于 2016-10-18 14:51:34 | 显示全部楼层 |阅读模式 来自: 中国广东广州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

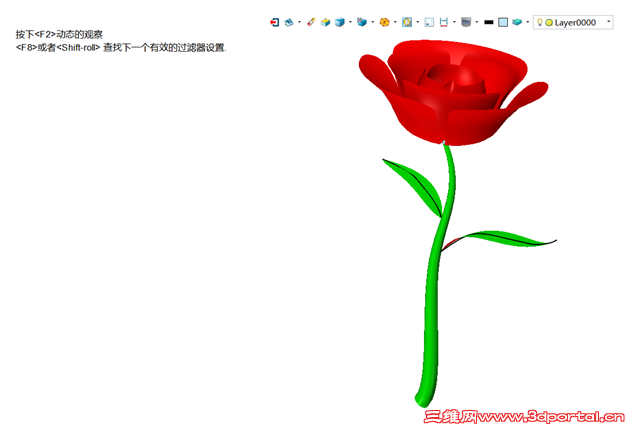

      玫瑰花设计是三维设计软件一个非常典型的案例,因为在绘制过程中需要应用到样条线、曲线修建等功能,对软件的功能和设计师的操作能力都是一定的考验。中望3D强大的混合建模功能,能帮助设计师快速处理好设计过程中的各种细节操作,下面我们通过完成这个玫瑰花设计的典型案例(图1),看看使用中望3D是如何操作的。
) Z8 K) R3 ~* y; d6 c! v. _2 O  C

1

1

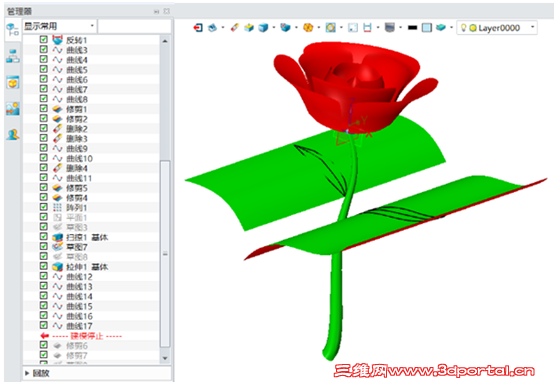

图1 玫瑰花案例
      第一步:草图绘制

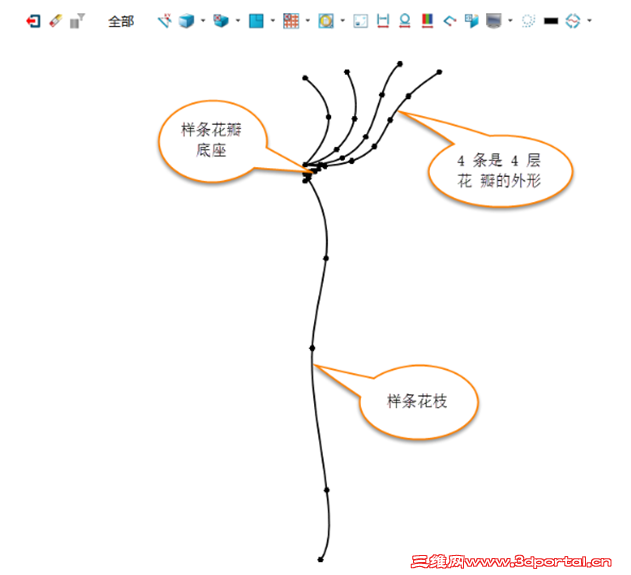

4 |9 }. W' V4 ?7 x3 M      使用“点绘制曲线”功能绘制如图2所示的草图:四条曲线即是花瓣的四层,因为第一层花瓣未放,所以最内侧花瓣绘制时要求起点和终点在一条竖直线内,其余可按照设计者意图设计,注意保持整个图形比例协调。& C1 D+ z* M( L) \+ |! G2 |! n6 B, ^/ V

2

2
图2 玫瑰花草图
      第二步:花瓣和底座绘制. Q0 R. C' E- [) |$ |4 F$ t
      选择“造型”模块中的“旋转”功能,选择第一层花瓣,轴线是Z轴,旋转360°,如图3所示,点击确定。6 X0 u& Y% O$ d' q8 o6 u# m

3

3
图3 旋转第一层花瓣

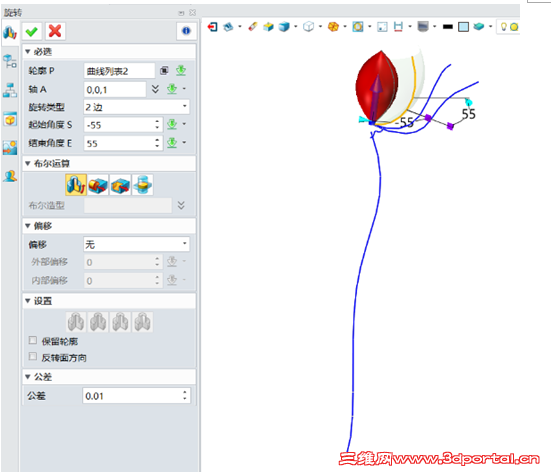

      接着旋转第二层花瓣,选择第二条曲线,起始角-55°,终止角55°,如图4所示,点击确定;! w# Z6 y$ M/ s" X# H

4

4
图4 旋转第二层花瓣

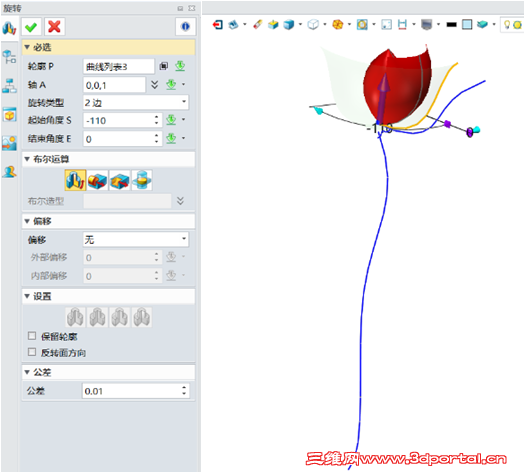

      第三层花瓣旋转曲线后,起始角-110 °,终止角 0 °,如图5所示。5 J. U" U' K5 x# r6 |, D, a* z7 J: d. b

5

5
图5 旋转第三层花瓣

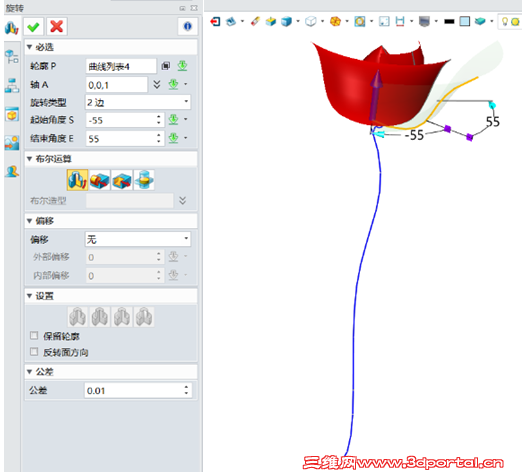

      最后一层,旋转最外面的曲线,角度设置于第二层相同,如图6所示。
  g0 |" d; r" W* a

6

6
图6 旋转最后一层花瓣
      第三步:花瓣裁剪% U7 ]/ d, P2 A; w

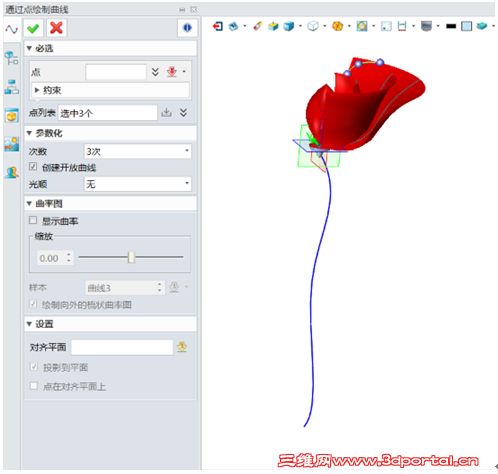

      以上绘制的三个花瓣边角锐利,不符合花朵特征,需要进行修剪。选择“线框”模块中的“点绘制曲线”功能,在花瓣曲面上绘制一条圆弧,通过三个驱动点控制,起点和终点分别在花瓣的两条边线上,中点在花瓣曲面上,如图7所示。' ~) Q( t2 O* @( Q) a5 O/ O

7

7
图7 花瓣曲面绘制圆弧

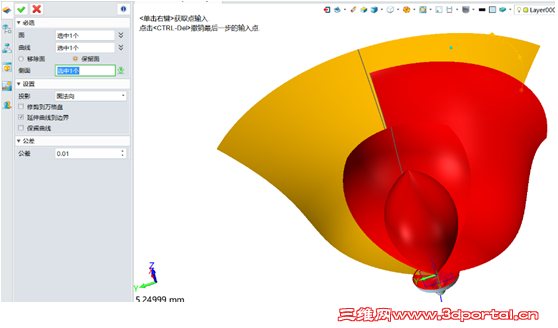

      选择“曲面”模块中的“曲线修剪”功能,选择花瓣为面,绘制的圆弧为曲线,曲线内侧花瓣为侧面,点击确定完成曲线修剪,如图8所示。采取相同的方法修剪其余的花瓣圆角,此处也可一次曲线圆弧中做六条,裁剪片体也可以在一次命令中点击确定来完成三个花瓣的修剪。
% H, V8 \- T5 e9 F. k

8

8
图8 曲线修剪花瓣
      第四步:花朵绘制& A3 @3 q9 ?. J* |, R2 n4 i% C/ g

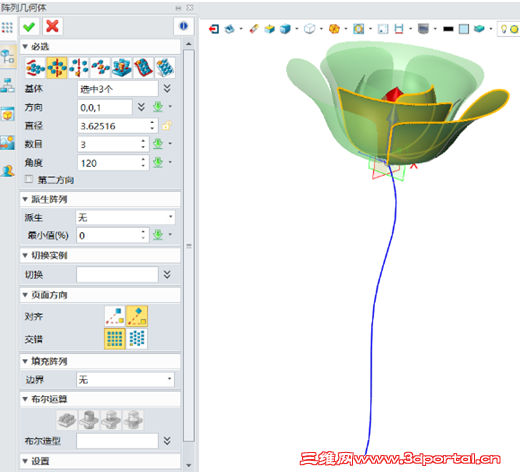

      选择“造型”模块中的“阵列”命令,完成花朵制作。对象为三瓣已经修剪圆角的花瓣,轴线是 Z轴,数目为3,角度为120度,其余默认,如图9所示。1 F) l2 f* S$ U6 }7 m. |- B0 N" O( H

9

9
图9 花朵绘制
      第五步:花枝绘制7 O$ C- }1 B/ v

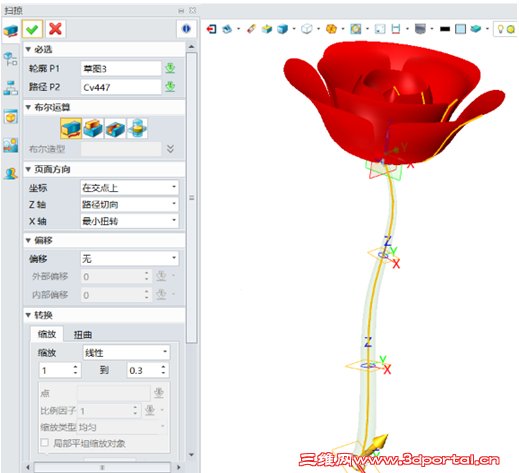

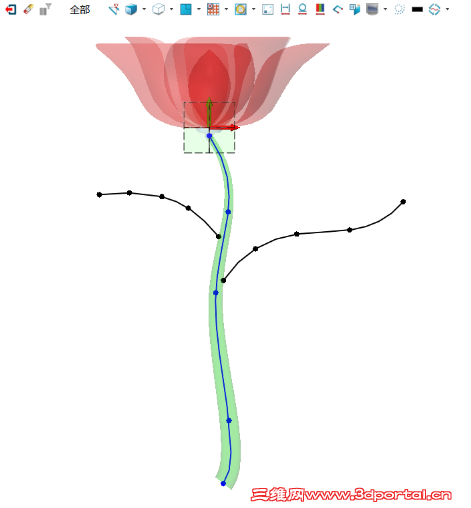

      选择“造型”模块中的“扫掠”命令,完成花枝制作。轮廓对象为绘制好的圆形草图,路径为花枝曲线,缩放比例为线性1:0.3,其余默认,点击确定完成花枝造型,如图10所示。( a6 D, O6 w7 S7 Q) |; l5 J

10

10
图10 花枝绘制
      第六步:花叶绘制/ t( I9 m6 J1 z% G
      从花叶侧面看,沿着叶柄是弯曲的,从正面看花叶有一定的外形,因此需要创建一个拉伸的弯曲曲面,再裁剪出花叶的外形。首先在通过花朵轴线的平面绘制上,创建草图如图11所示的两个样条线;2 Y  f1 `8 h; s9 {6 }7 c! T; B

11

11
图11 创建花叶样条线

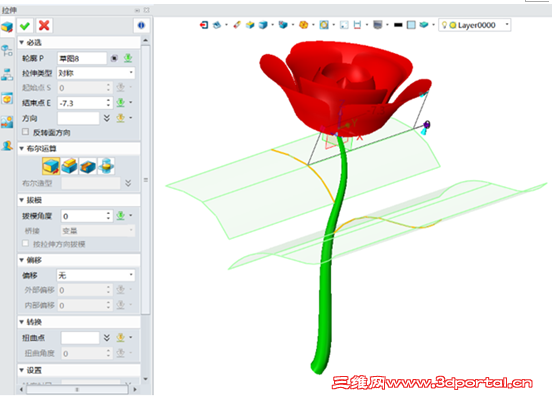

      接着用“造型”模块中的“拉伸”命令创建拉伸曲面,如图12;# `: Y* W8 j$ `7 k5 e2 U  Z9 b0 K

12

12
图12 创建拉伸曲面
      然后利用“线框”模块中的“点绘制曲线”命令在拉伸曲面上绘制叶片的外形,如图13所示;
2 F# Z8 K5 w2 k5 x2 j; ?- s$ z. e

13

13
图13 绘制叶片外形

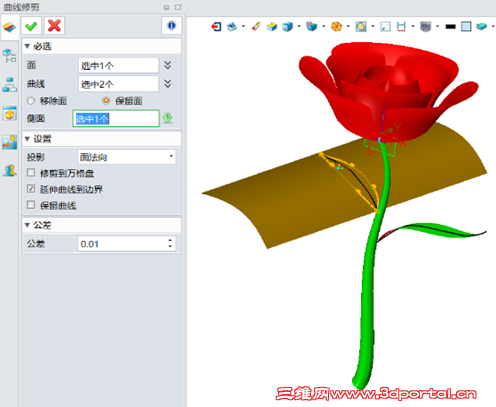

      最后利用“曲面”模块中的“曲线修剪”命令进行修剪得到如图14所示的花叶。2 ]* z: J- n0 I% U9 r. G; j" t

14

14
图14 修剪得到花叶
      上过上述几个步骤的操作,我们就完成了玫瑰花的设计了。当然,除了玫瑰花之外,大家也可以通过变化花瓣和花叶的外形,设计出其他不同的花朵,只要能熟悉掌握相关操作命令,跟着自己的设计思路,就能通过中望3D设计出更多美观特别的产品,大家快来试试吧!
0 U' P) E; `! P# y% v+ G: n/ j8 k      马上下载中望3D 2016版,享受高效灵活的设计体验:http://www.zw3d.com.cn/product-58-1.html
; O; ^9 N6 ~4 i- b4 F      Z3是什么格式文件:http://www.zw3d.com.cn/blog/201503131763.html ! u/ E* I) [, M8 d, S5 @# b$ C- \
