这个波浪管怎么画？

15362639900

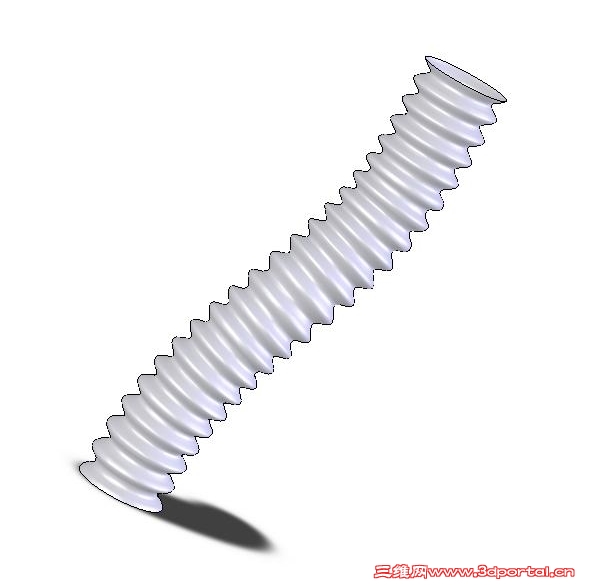

这个波浪管怎么画？想了很久还是没有思路!
' [0 u1 P2 Z0 ]- t2 k1 v

15362639900

有没有步骤？？？我想看一下各位大神怎么做的？

文惠

; l1 \/ A/ W, G) h* O# d+ m
) y- Y+ n4 I! O, i+ h' a5 h要善于用搜索功能
http://www.3dportal.cn/discuz/fo ... hlight=%B2%A8%CE%C6

$ e' x. e% y6 F" M( j0 Q. b8 jhttp://www.3dportal.cn/discuz/search.php?mod=forum&searchid=56&orderby=lastpost&ascdesc=desc&searchsubmit=yes&kw=%B2%A8%CE%C6
/ ~3 t( T0 b: }, p1 N0 J

15362639900

& S9 L1 n' c# |! _* a
为什么我到这一步总是不成攻呢？？？什么原因？

15362639900

15362639900 发表于 2016-9-20 08:18
" |1 ~$ a+ R1 I, |8 r, ~( g3 U为什么我到这一步总是不成攻呢？？？什么原因？

有大神给指导一下吗？？

22553711

轮廓草图内任作一半径，端点与引导线添加“穿透”关系，再试。

15362639900

22553711 发表于 2016-9-20 09:44
3 X3 ^6 {* u" J: p3 K7 B轮廓草图内任作一半径，端点与引导线添加“穿透”关系，再试。

" s8 @$ C+ B3 W0 ^% a0 p我刚试了一下还是不行!扫出来的是直的!不是波浪管样的!是什么原因???我刚想了想还是找不出问题所在?

15362639900

15362639900 发表于 2016-9-20 10:14
我刚试了一下还是不行!扫出来的是直的!不是波浪管样的!是什么原因???我刚想了想还是找不出问题所在?

! R9 X: f$ X( ?% F你发的连接我看过了!可是到最后那一步总是不成攻,不知道为什么??很奇怪呀

15362639900

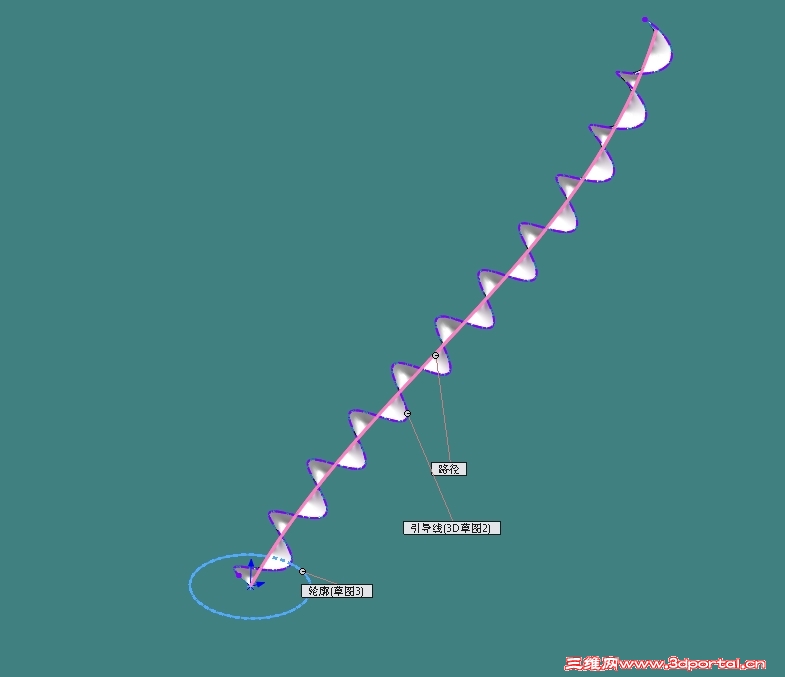

为什么我到这步总是失败？？？什么情况？？是不是草图定义有问题？？？？？

22553711

15362639900 发表于 2016-9-20 11:30
1 {  W) C8 E: q0 r" K你发的连接我看过了!可是到最后那一步总是不成攻,不知道为什么??很奇怪呀

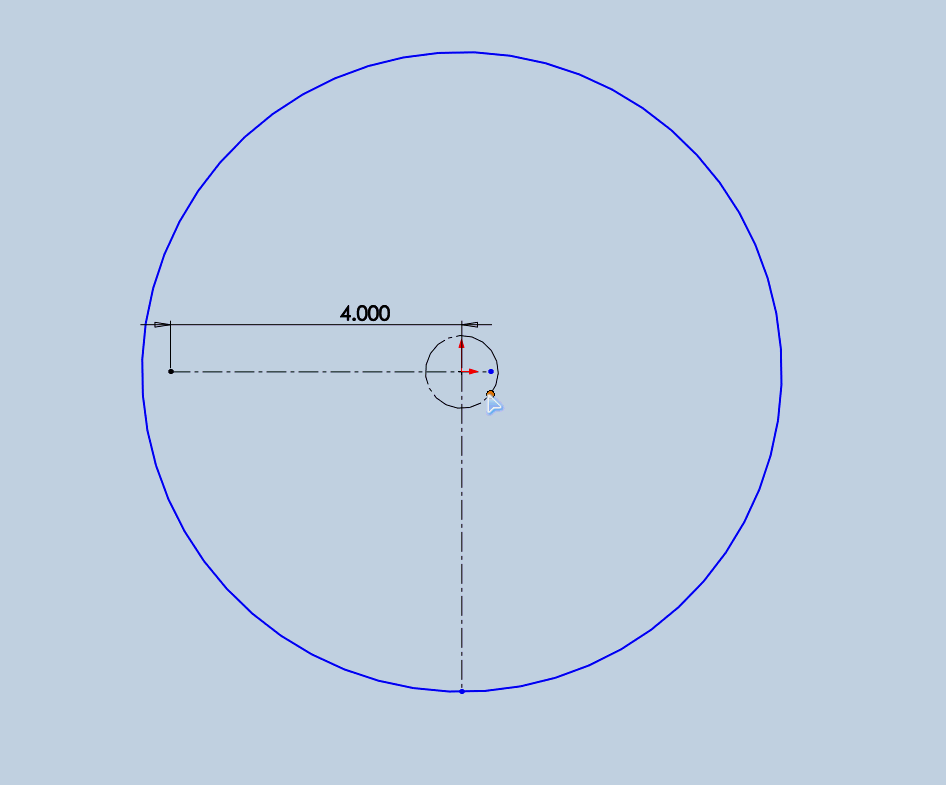

: K+ ^! Y8 B7 W# _* s' N, |真是爱莫能助了，下图是不老叔的草图原理：

15362639900

22553711 发表于 2016-9-20 13:27
& l9 U- g; v- p真是爱莫能助了，下图是不老叔的草图原理：

谢谢了!我好像看懂了!非常感谢
