相当烦人的输入模型——测试你的耐心

SW2016 · 发表于 2016-6-29 21:57:30

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 SW2016 于 2016-6-30 20:30 编辑

闲来无事，下载了一个模型想练下手。
该模型为输入格式，乍看没什么特别的，不就是拉拉切切嘛。
于是动手抄模型，没想到越抄越烦人，到后来卡壳了画不下去。
模型我都抄不出来，更不用说用工程图表达了。
现把原模型传上来让大家观赏，同时向各位大虾高手请教这模型该如何出工程图。

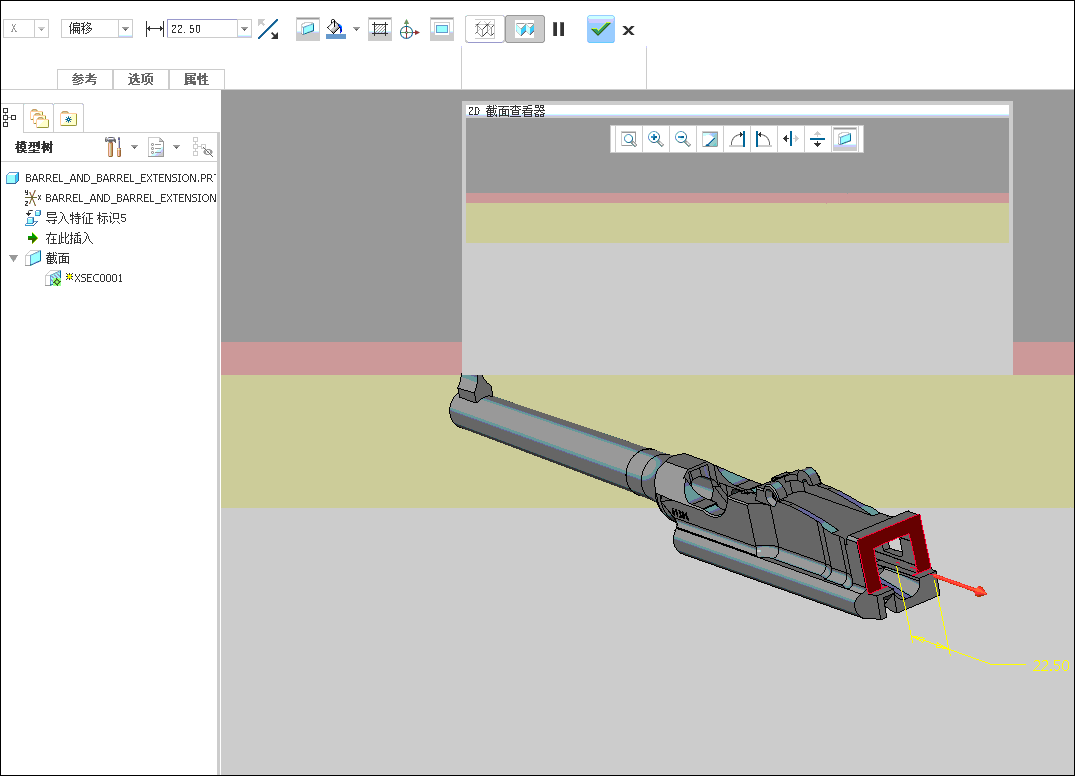

这是我现在的景况

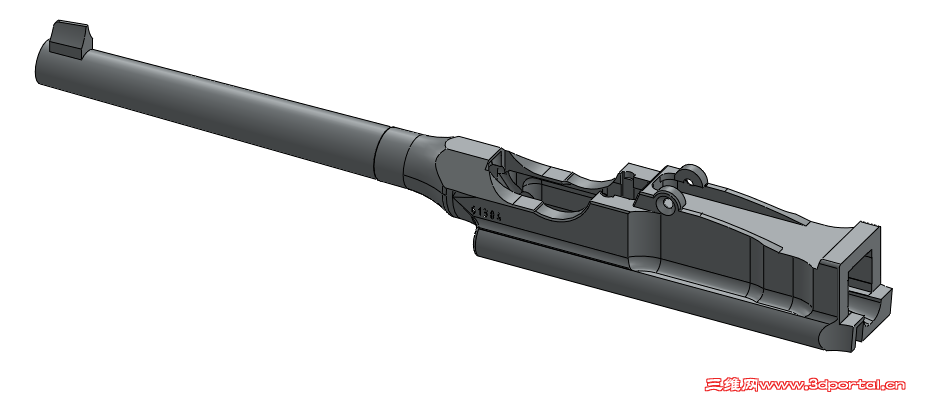

模型截图

2011的part

Barrel and Barrel extension.rar (510.22 KB, 下载次数: 33)

22553711 · 发表于 2016-6-30 08:57:10

:lol::lol::lol:
有点烦淫

han912xue · 发表于 2016-6-30 10:54:51

还好吧，多点耐心，简单的

SW2016 · 发表于 2016-6-30 12:24:47

han912xue 发表于 2016-6-30 10:54: K! T2 x! b" O! a1 u& D. Z: L! b
还好吧，多点耐心，简单的

外面还好，内腔有点烦人。

SW2016 · 发表于 2016-6-30 12:30:19

寂静天花板发表于 2016-6-30 11:50& ?2 v" v' W ^7 B- g
我以为楼主让大伙画刺猬呢

此模型让我认识到，要山寨一个产品不是件轻而易举的事。
本来认为可以给高手当打手，一试方知只能给高手打伞。

mwg · 发表于 2016-6-30 12:53:34

许多事有时候就这样里面的看都看不表如何作，实际了可能就有柳暗花明在眼前

SW2016 · 发表于 2016-6-30 14:20:24

mwg 发表于 2016-6-30 12:53) p. e$ b5 b. a% [+ s4 D# k
许多事有时候就这样里面的看都看不表如何作，实际了可能就有柳暗花明在眼前

看是可以看到，就是某些部位很难测量。

stevenztg · 发表于 2016-6-30 16:04:08

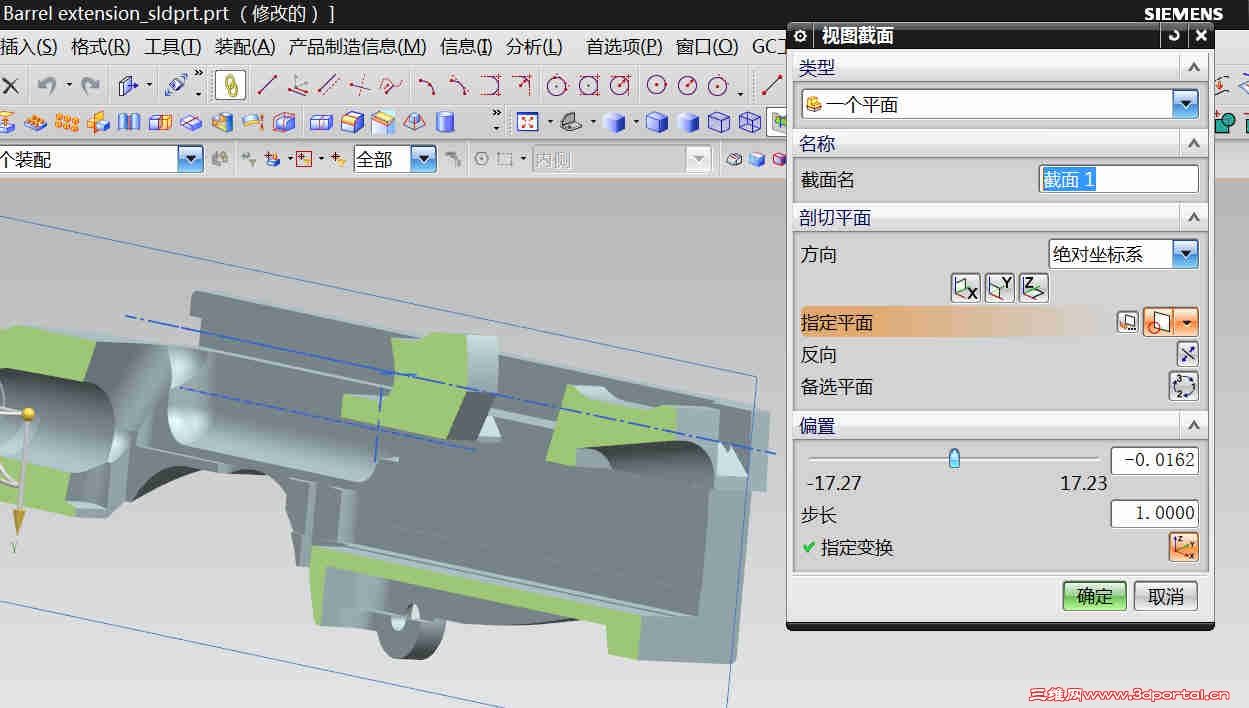

7楼的方法是对的, 这个零件还不是很复杂, 多做几个剖面,有了截面尺寸自然出来且可以测量的. 软件大同小异.

不靠谱的江静 · 发表于 2016-6-30 19:55:23

真的是不容易

SW2016 · 发表于 2016-6-30 20:31:58

Atropos′ 发表于 2016-6-30 19:55
; c* g) k+ G/ m真的是不容易

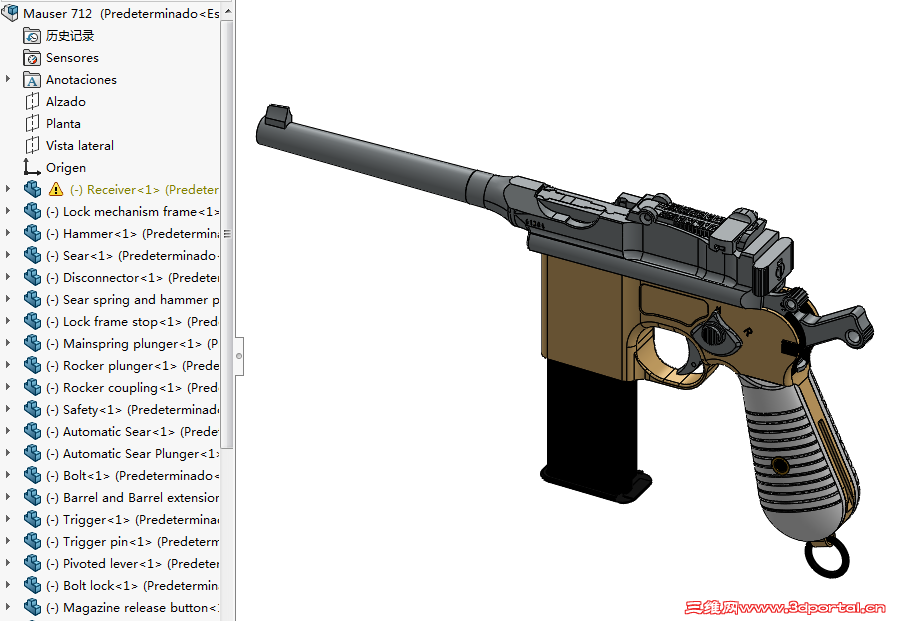

已更新提供全套图下载。

不靠谱的江静 · 发表于 2016-6-30 21:55:37

楼主第一张图真是形象，哈哈哈哈哈

ga7zm · 发表于 2016-7-1 08:43:46

想逆向手枪，难道楼主~

flewhigh · 发表于 2016-7-1 09:39:36

这个手枪还是很不错的

werfg120 · 发表于 2016-7-1 19:16:00

我只关心结构这块。外形不复杂吧！

SW2016 · 发表于 2016-7-1 20:01:11

ga7zm 发表于 2016-7-1 08:43
$ W/ Z/ u7 _. W4 Y2 }) q想逆向手枪，难道楼主~

这是古董级别的枪。

SW2016 · 发表于 2016-7-1 20:02:22

阳光生活发表于 2016-7-1 19:16
, \4 y2 T- z0 z; A O6 u我只关心结构这块。外形不复杂吧！

有兴趣的不妨画一下，然后再说是否复杂。

datafield · 发表于 2016-7-1 20:05:37

木仓啊，楼主还在吗，还是已经消失在人间？

SW2016 · 发表于 2016-7-1 20:11:05

datafield 发表于 2016-7-1 20:05$ {+ p0 U0 U% ]. q1 V/ b1 Z$ M3 B
木仓啊，楼主还在吗，还是已经消失在人间？

没事，要造也是造激光枪啊。

陈振方 · 发表于 2016-11-23 10:18:35

楼主真的很有才！

DOG0716 · 发表于 2016-11-23 11:12:18

有些人的回复真实够你笑一会的

DOG0716 · 发表于 2016-11-23 11:21:56

楼主模型是在哪下载的
