钢结构是具有一定形状结构，并能够承受载荷作用，由钢制材料组成的结构实体，如支架、框架、内部的骨架及支撑定位架等等，一般在机械设计、装备设计、厂房设计、锅炉行业、化工行业等诸多领域都会常用到钢结构这类负荷实体。在对钢结构进行设计的时候，往往需要根据成品的负荷量、形状、用途等特性来设计其整体造型。 中望3D是国内唯一具有独立自主知识产权的三维CAD设计软件，在结构件设计方面具有独立的功能模块，能支持结构件骨架直接由线框货草图的直线、圆弧或者曲线对象定义，操作灵活便捷。本文将以一个常见的钢结构主体的建模设计为例，向大家介绍中望3D如何高效地完成其建模设计，下面我们来逐一看看各个操作步骤。 6 B" m; X8 y4 H- k/ @2 q6 z0 l
第一步：创建零件。 如图1所示，创建一个名为“主体钢构”的零件。 3 V" \! b3 I" e! q8 I9 J9 p
4 m% {$ h, e3 \5 h1 V6 Q/ v
图1 创建零件
2 g* g. C" Y1 V3 B- S/ ?1 L l- `' K6 m
5 v8 ]! D# E; |

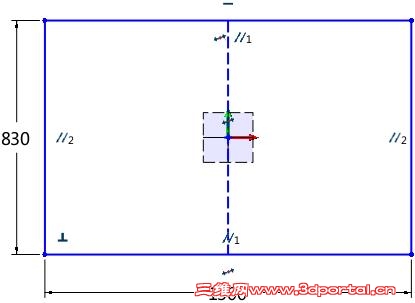

第二步：绘制草图。 在XY工作平面上绘制图2中的草图。
8 p$ W! ^" g5 r; T: _0 a+ I/ p" n
t" h" S8 W& U% d! P

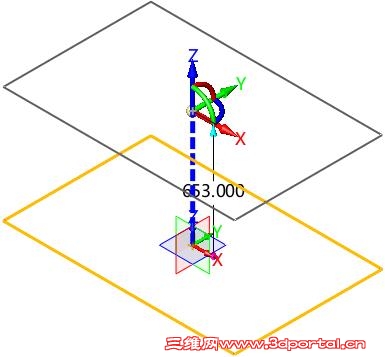

图2 草图 往Z正方向复制上步草图，距离为“653mm”，得出图3结果。 9 M8 M8 `; Y8 c. F+ i- C3 t; H d
& r6 V. \5 a3 v4 _5 x
图3 以653mm为距离复制草图 - x4 k7 {) @; D# Q* k

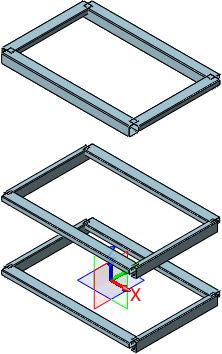

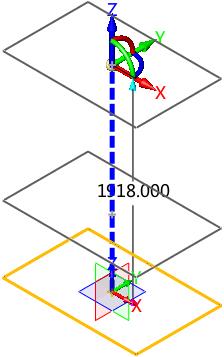

再往Z正方向继续复制上步草图，距离为“1918mm”，得出图4结果。
* l; }2 z4 |% }4 u* D) c3 }+ S
0 G* c" b% \- w c$ r4 ]' w, Q
图4 以1918mm为距离复制草图 - r1 O, c1 |9 P
如图5所示，使用直线连接上下草图的四个角。 4 N `% [8 j, W- ]3 Q; Z s
! [/ T: s v" ?: n6 Z: h 图5 链接上下草图的四个角
; @* R3 X) T! ^8 ^
第三步：添加钢构。 进行钢构添加，型号如图6所示。 / V0 x. R: D$ ]( S! Z8 \
6 o: R! l; r2 M2 N
图6 添加钢构 ' Q7 G* B9 r1 ~, l

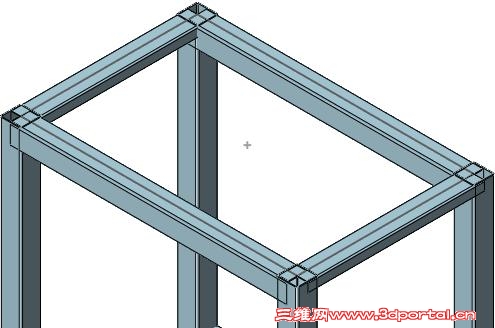

四个角添加矩形钢结构后如图7所示。
5 F3 W5 f$ g) F! w
# l2 d5 o- N9 ]
图7 四角添加矩形钢结构 4 r+ z2 Z; A9 Y1 z
第四步：修改模板。 找到模板存放的位置（图8），焊件模板的位置在C:\Program Files\ZWSOFT\ZW3D 2016 Chs (x64)\resource\weldmentprofiles。
; j) M6 |1 a3 m1 X4 n" b+ S7 U
2 q. q, A- \5 Y# S D
图8 焊件模板 % @2 b& k0 N E' n) K. |( `2 V$ s# T& e r
由于在该目录下需要权限较高，所以我们可以关闭中望3D，把需要修改的模板文件“Rectangle-Cold formed.Z3”和“Square-Cold formed.Z3”移到其它位置（图9）后打开。
5 ^$ v4 S9 I9 Y7 N
6 o2 P+ ], q- b8 M# {( b! }
图9 把模板文件移到桌面
8 S7 c2 j+ g. F+ J1 G$ k' C

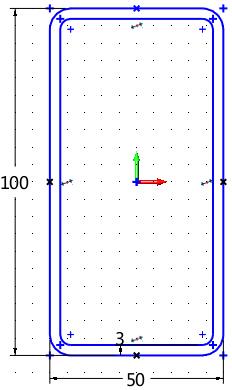

打开“100x50x3”（Rectangle-Cold formed.Z3）和“100*4”（Square-Cold formed.Z3）的草图，添加四个中点，如下图10中4个圆点位置，保存文件。
& g% X. X: g* r; Z D3 E
) J2 P n, M5 v- T9 ~* O8 j

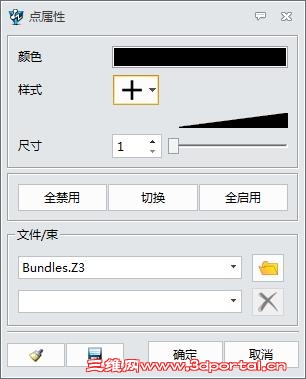

图10 添加4个中点 如需要修改点的样式和颜色，可在下拉菜单选择“点属性”（图11），然后进行统一设置，或是选择需要修改的点，在右键菜单下的“属性”里进去设置。
& |, }" Q# i2 F1 c3 j" Q; Q0 ~
0 A2 d$ A0 ^6 Y. B! k
图11 修改点样式和颜色 , V$ U( V' O9 w9 J9 p& T

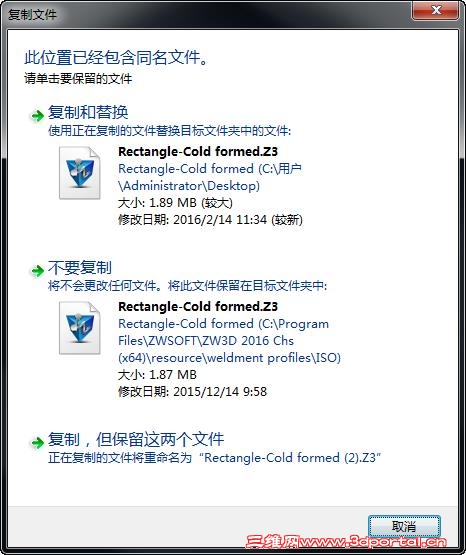

把上步修改好的文件覆盖源文件（图12）。
6 o" V0 w( \+ o7 Z$ h
5 I2 {/ {7 y( W5 z" k% a 图12 覆盖源文件
8 I# R) \8 y4 Z. B- W% ~5 A

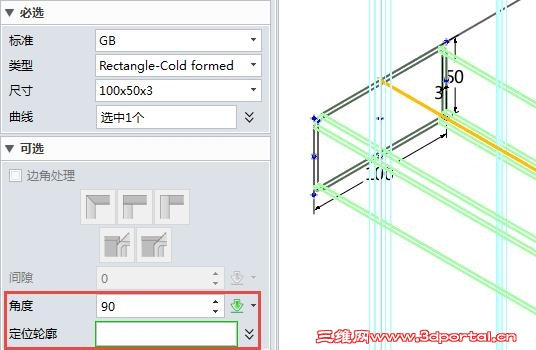

第五步：添加钢构。 选择同样型号，旋转90度，聚焦到定位轮廓，拾取上步所做的中点，让曲线在上表面，如图13所示。 5 t+ K# b& s; K: ]# z
2 }3 y* ?# T7 {, I: w0 \' @ 图13 添加钢构
' x+ s; ~9 ?2 K& E# A ^/ `4 Z x
根据同样的型号和定位轮廓添加另外三处位置，如图14所示。 2 m1 U9 j- e2 n: o( T) I- b+ c
$ H' ?- h. @( I! g6 R3 y
图14 添加另外三处位置 ) D' d4 q$ I, a0 _: Z& q9 Q
重复命令，型号和上步一样，不同的是这次操作不要旋转角度，平放即可，聚焦到定位的位置请参考图15。
: m3 B }9 Y% K( F
- f4 [; p6 j% I0 w- M5 X2 F
图15 重复操作，无需旋转角度
. ]* e9 l4 f* ?8 ?; |! e1 ^
再次重复命令，型号和上步一样，聚焦到定位轮廓，拾取中点到曲线上，让曲线在上表面（图16）。 9 G7 V8 C- x! V7 o: T
0 g0 h/ v$ b" d$ m
图16 重复操作，曲面在上表面
% Y# @/ |7 N3 t1 V( E* e' h" T
重复添加钢构命令，下图17为所选型号。
0 [. k# ~% u, H5 M+ j" o
' ], l/ H9 D1 D4 _. O/ R+ ]' q 图17 添加钢构 3 b* I0 p/ [* q8 e# \6 G3 L
聚焦到定位轮廓，拾取中点到曲线上，让曲线在上表面，完成下图18剩下两处钢结构的添加。
# s6 }$ G/ F' Z- ]) a/ n
1 R; ^' q0 f. O' H* J" ~8 M
图18 完成剩下两处的钢构添加
' K1 ]1 f+ b0 G1 m
第六步：钢构修剪。 隐藏四根立柱钢构和3D草图线框，如图19所示。
5 q Q9 }4 b: l! z
: G2 v& y1 O5 t- X% B6 G' O9 B/ d2 x3 \ 图19 隐藏立柱和草图线框
2 }7 `$ M9 M/ H7 i

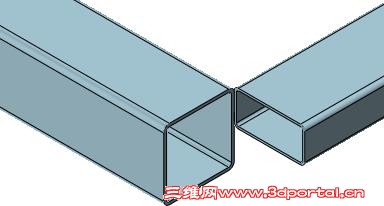

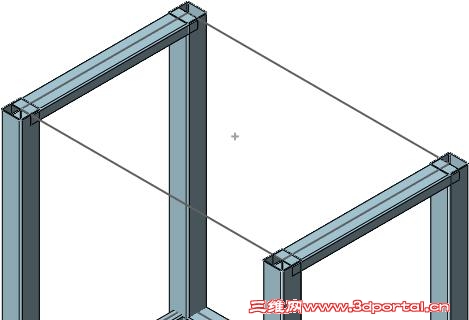

使用偏移方法让12根水平钢构进行两头偏移“50mm”的操作，完成后相连两处对接如下图20所示。
% x8 |: j( k! l, |1 Y1 J
8 s5 A: d2 T# g1 n( ? 图20 相连两处对接处 ) x5 T u' W" k/ ]

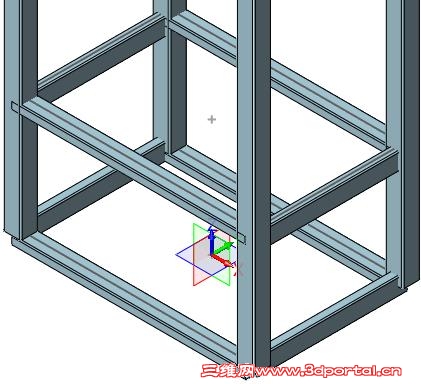

完成上步修剪后显示四根立柱，如图21。 5 E( D/ M7 x6 x* B: }6 @2 o7 v
2 m5 U( i* y+ T$ i( Y* G
图21 显示四根立柱 8 q( T t- ~) d; O- D% \

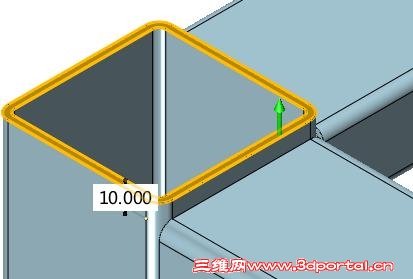

第七步：立柱钢构延长。 四根立柱顶部延长“10mm”（图22）， 0 n2 g! {* v; i
9 a+ p' }4 D4 @* n6 P 图22 顶部延长 # L$ \* X" Q2 r& i# F1 o3 X

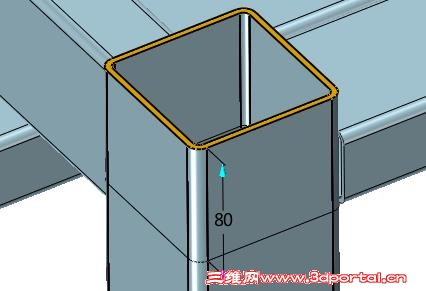

四根立柱底部延长“80mm”（图23）。
2 x/ ]& k# p$ q% q, z1 N
1 `* L3 N! _6 d7 h# \+ F1 J, Y
图23 底部延长 ' k( y: Q8 ?7 H, P: }* F

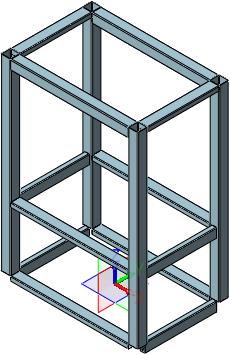

经过上述七个步骤的操作，这个钢结构主体的设计（图24）就完成了。
) k' K9 N1 Z9 e, R9 ?- d
( Z) R0 M$ i% a; c: H 图24 钢结构主体
- u) k, I3 E- m- U. d2 M8 `4 O8 |
$ e3 K7 n1 p' o7 y0 f f W* y
|
