钢管切除问题

Jaym的独奏

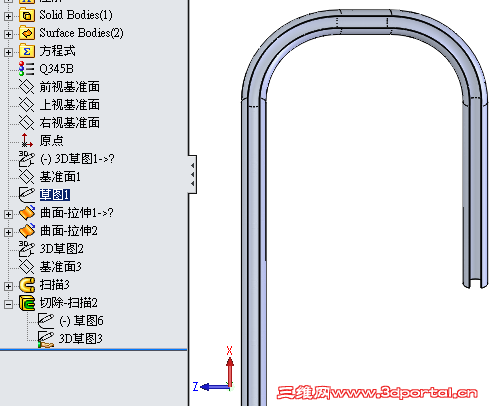

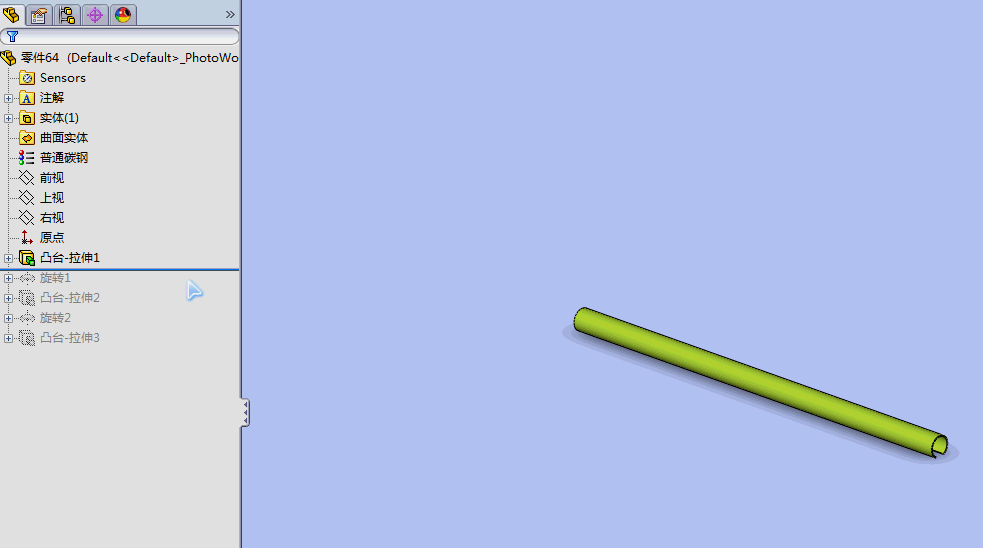

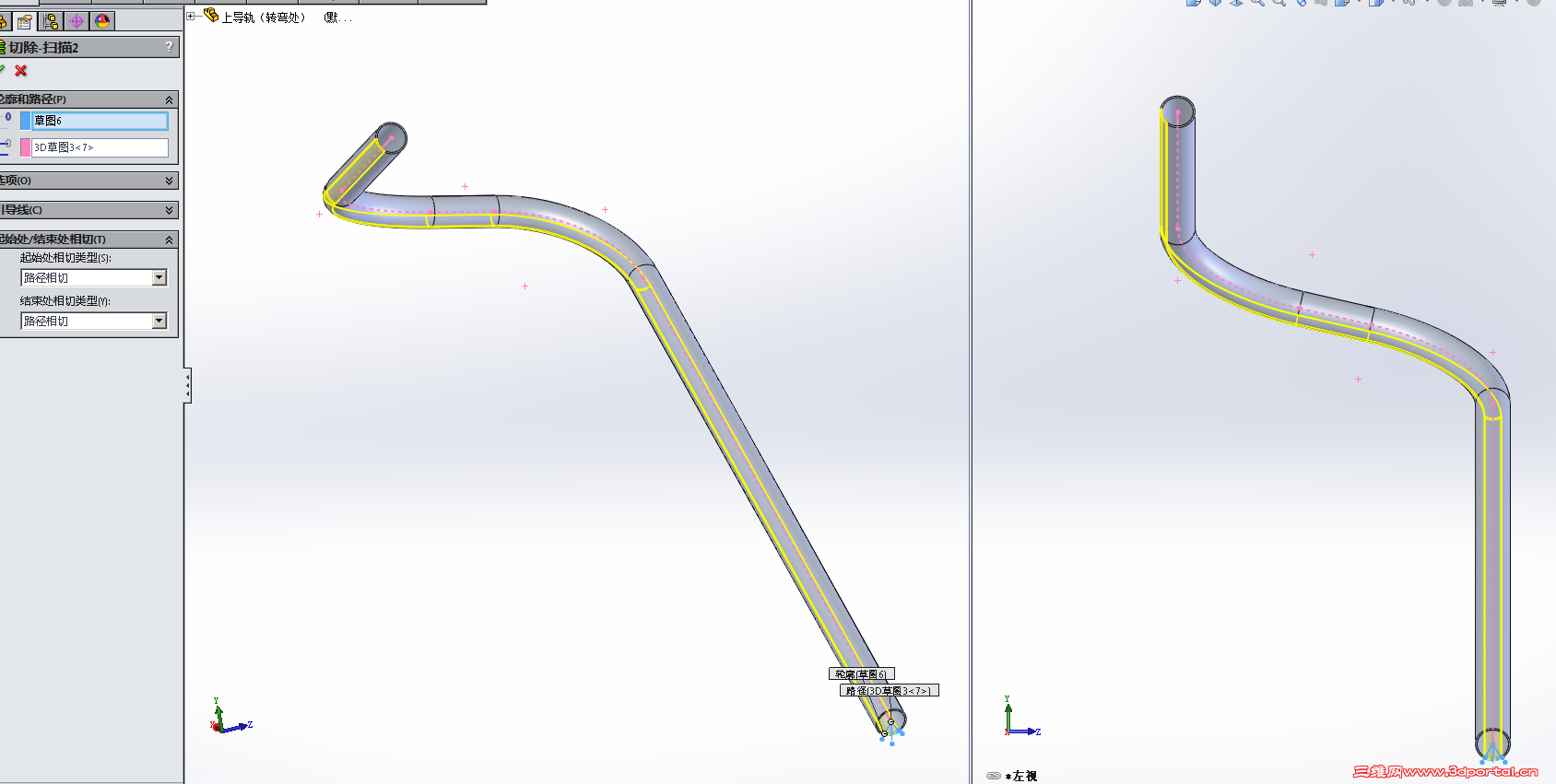

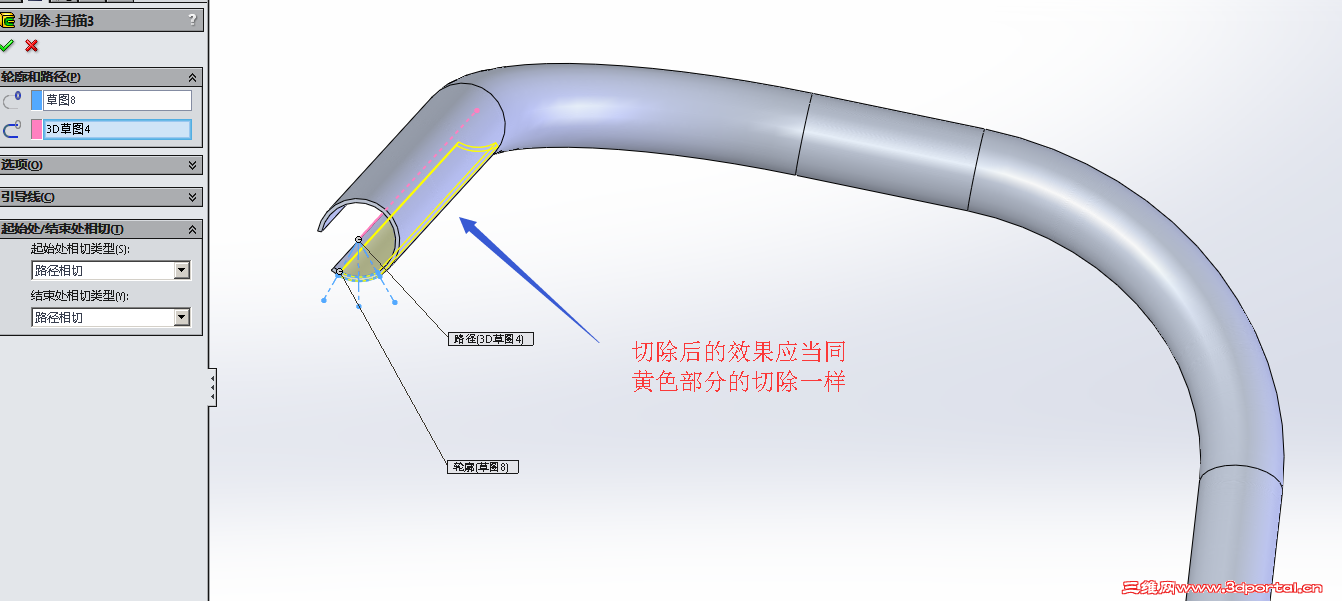

如图所示的钢管，需要在钢管下侧切出缺口。我所用的是扫描切除，因为扫描轮廓随路径发生了扭转，最后切除的效果不是想要的。希望各位前辈帮忙指出正确的建模方法。

Jaym的独奏

文档在此，2014版

Jaym的独奏

文档没上传好。。。

22553711

这样就不会扭了

Jaym的独奏

22553711 发表于 2016-5-27 15:53
+ M  ^. C6 f+ d; K9 T这样就不会扭了

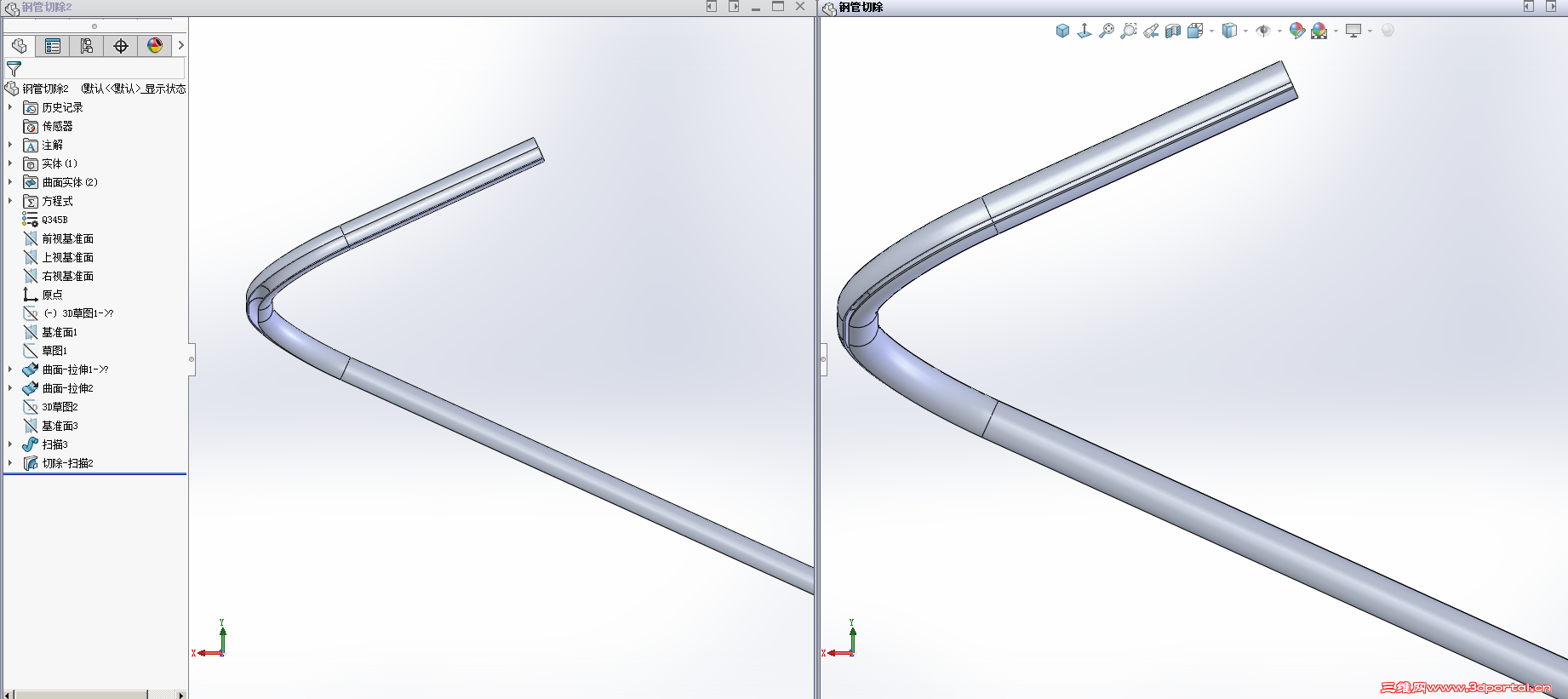

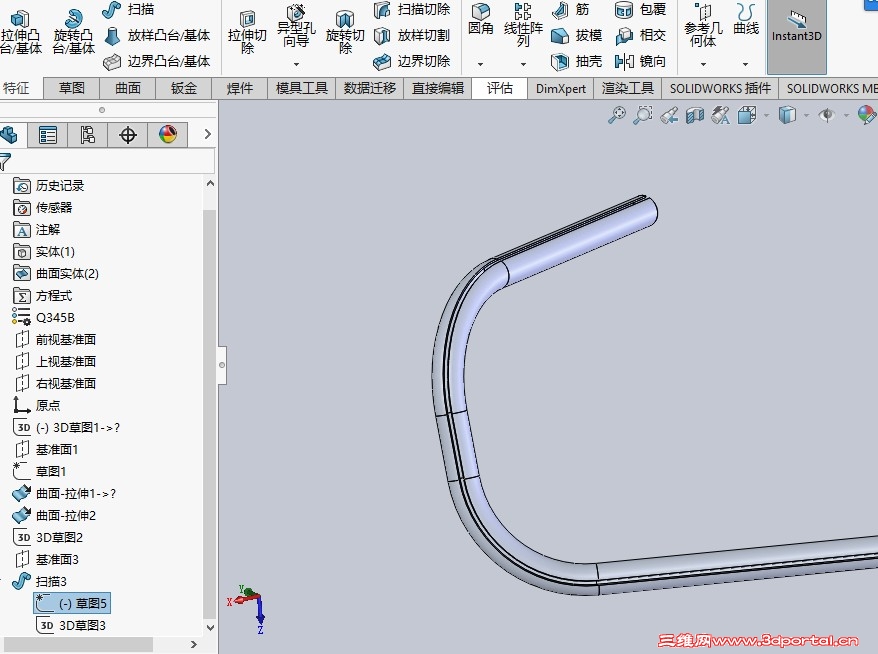

木大，我弄错了，实际上还是要扭转一些，但是不是扫描切除那样默认的扭转。如果用您的例子来说明，那如下图所示：

wwwzzzvvv

7 |- U! h9 ~0 C  ^$ k1 ]

Jaym的独奏 发表于 2016-5-27 16:35
木大，我弄错了，实际上还是要扭转一些，但是不是扫描切除那样默认的扭转。如果用您的例子来说明，那如下 ...

使用草图直接扫描，不用再做扫描切除……SW2016

Jaym的独奏

wwwzzzvvv 发表于 2016-5-27 16:40
使用草图直接扫描，不用再做扫描切除……SW2016

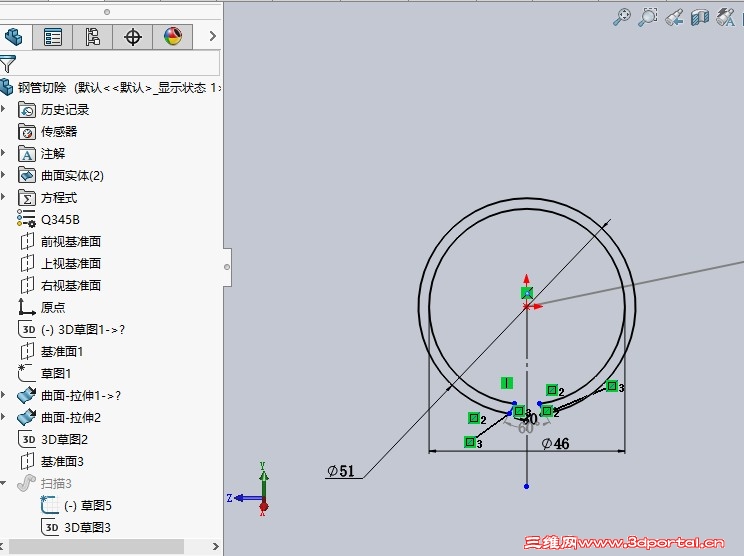

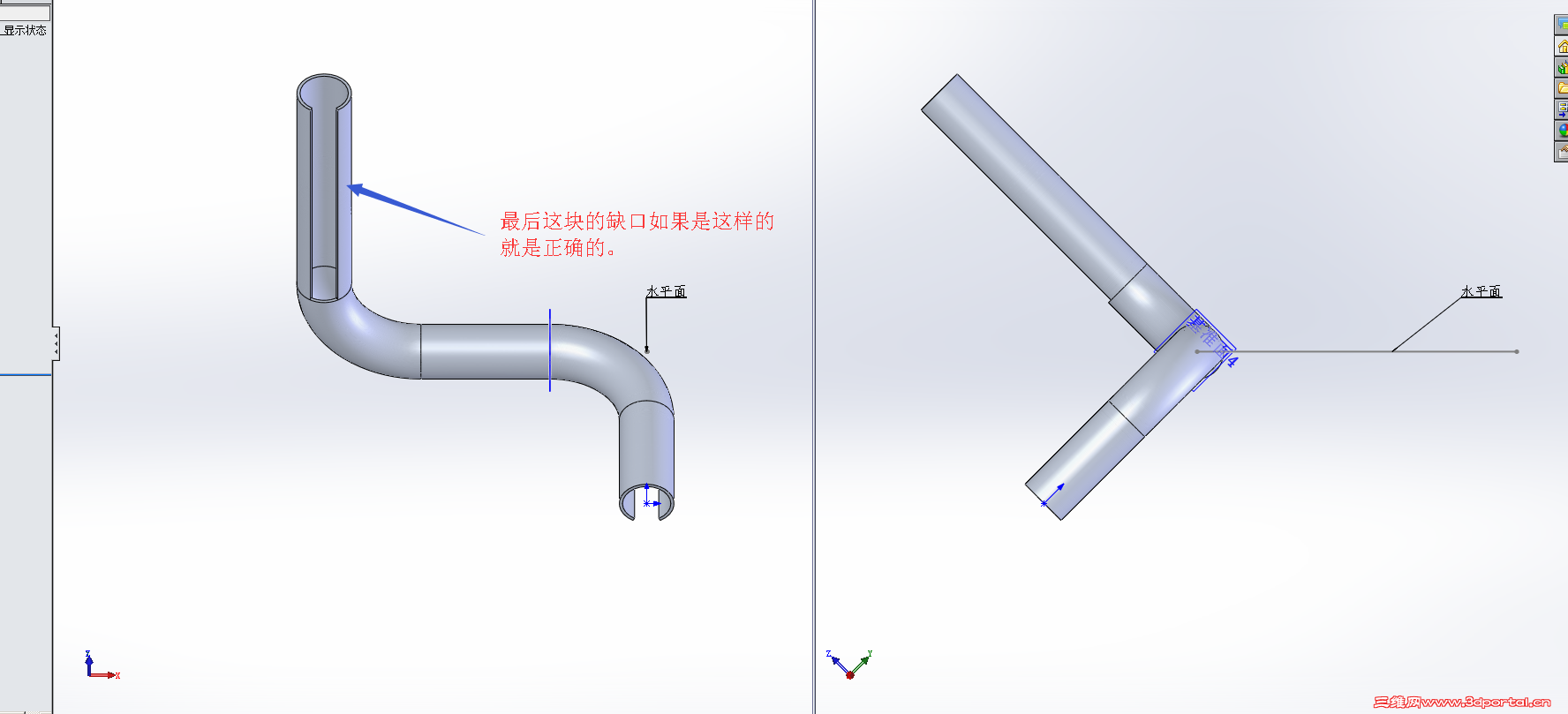

( V8 E. D! ~& G2 D: q% B0 r6 \* j/ J感谢大大帮助。不过直接草图扫描实际上跟扫描完再切除是一样的。如图：

Jaym的独奏

wwwzzzvvv 发表于 2016-5-27 16:40
( Q/ z( \# I- P使用草图直接扫描，不用再做扫描切除……SW2016

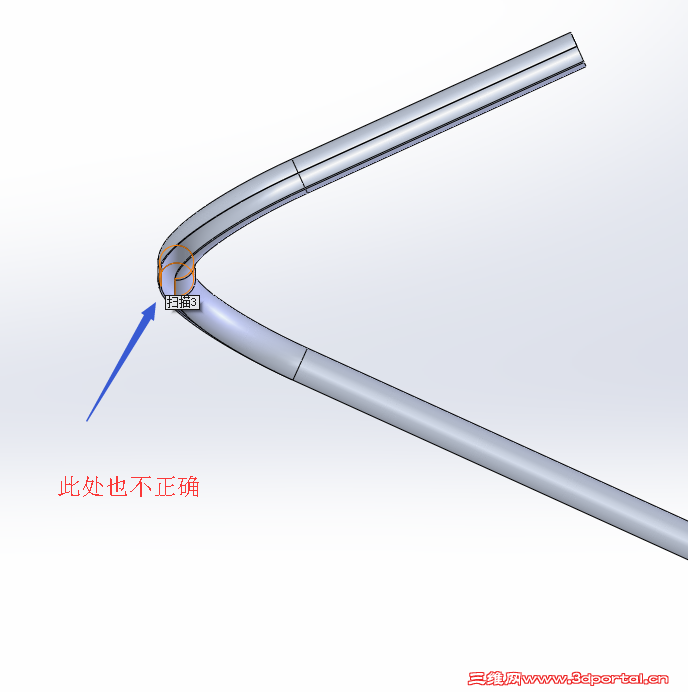

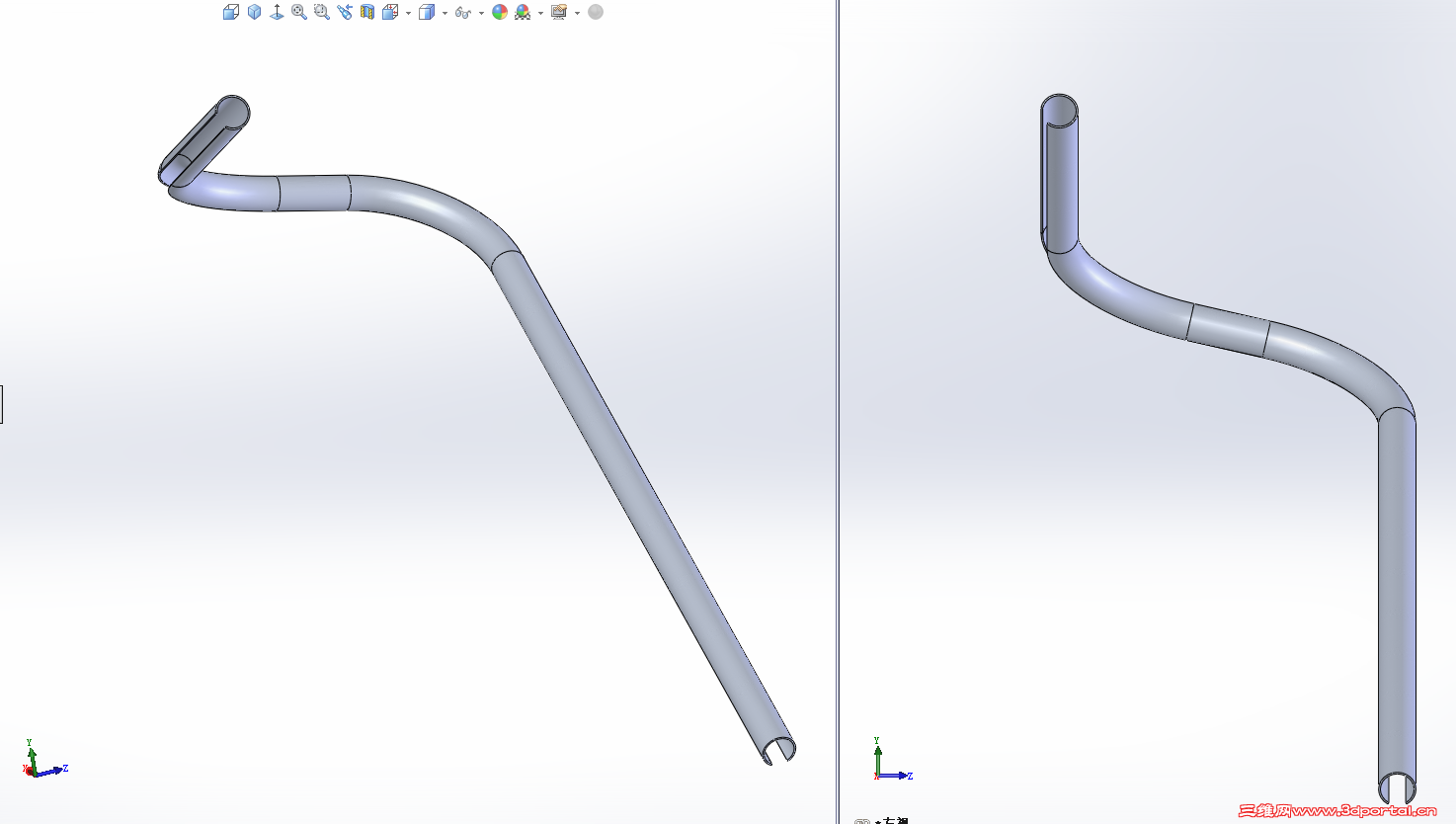

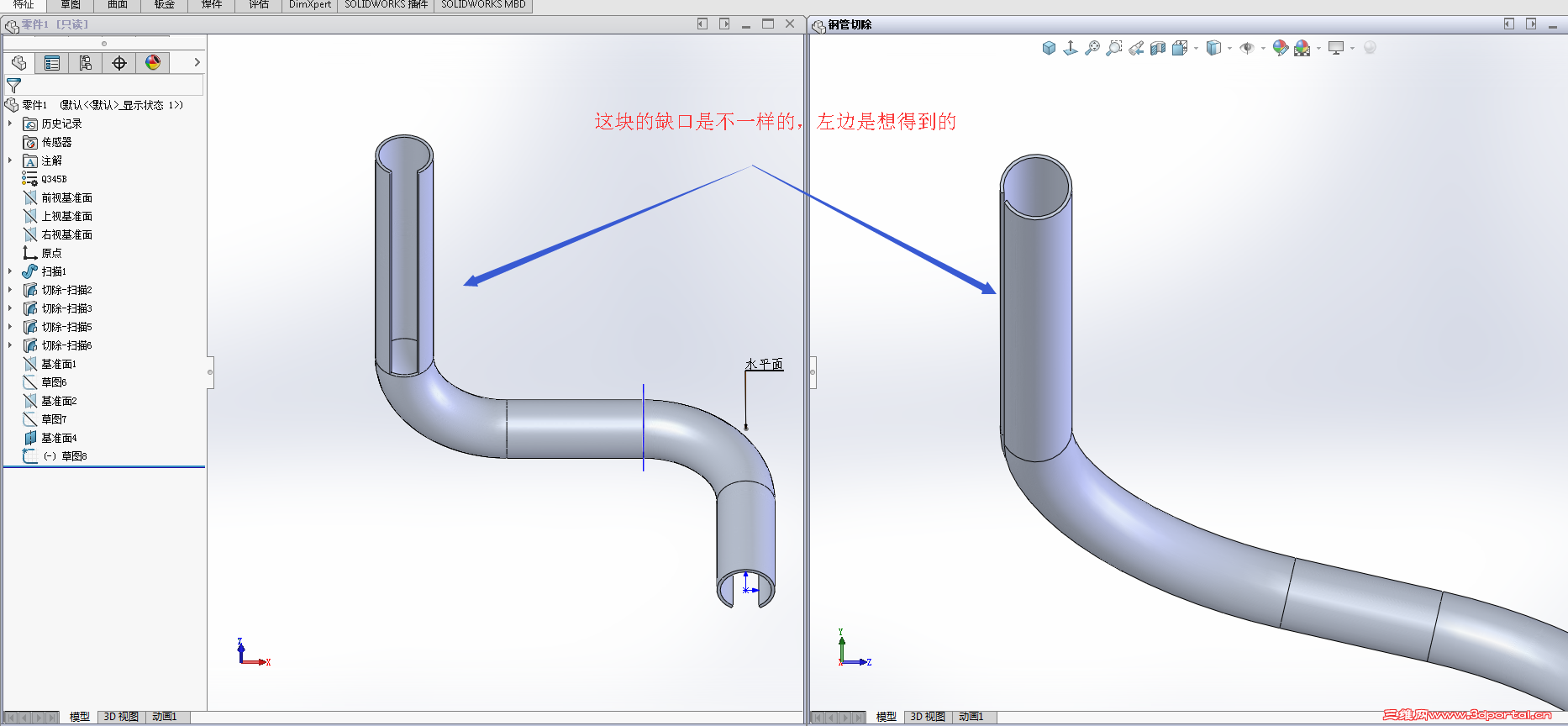

对比一下。左边的是想得到的。
* Z7 {) D& a! W- n& d1 K4 z

keilei

Jaym的独奏 发表于 2016-5-27 17:10
3 |, s5 y0 H, N6 ^/ H( w对比一下。左边的是想得到的。

看你左边的图，如果中间部分的管是不开槽的，那么一个扫描无法完成。
如果中间部分的管是开槽的，要做成左边那样子，无论从设计或从制作加工的角度来说，那都是非常不合理的。

Jaym的独奏

keilei 发表于 2016-5-27 17:49
看你左边的图，如果中间部分的管是不开槽的，那么一个扫描无法完成。
如果中间部分的管是开槽的，要做成 ...

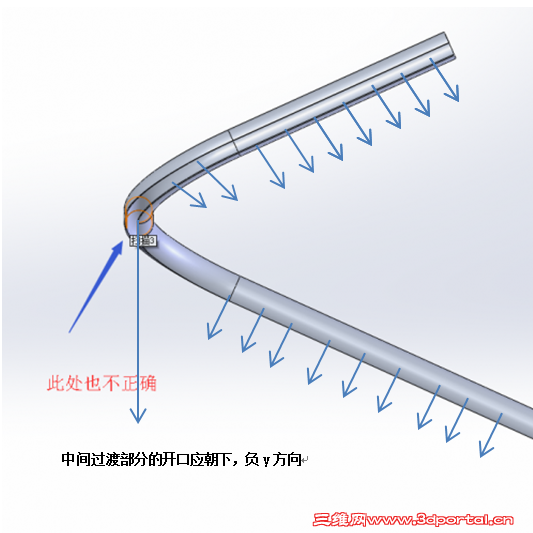

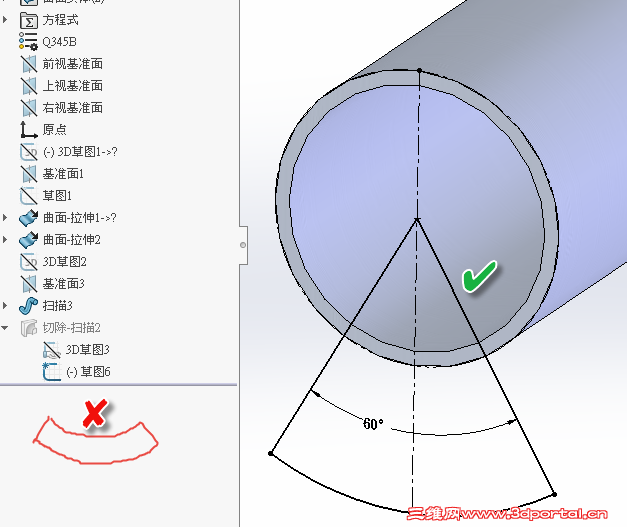

感谢k大的指点。中间部分是开槽的，楼下的图片只是做结尾部分的比较，看一楼的说明即可。这张图片是说明开槽朝向的，只是说了个大概意思。建模可以不采用扫描切除。
  {; r0 q) B( L6 i  w

大鹿

1 X; q( Q9 W; k; ?- A" L
难道都是石头脑？楼主的要求合理，只不过是不懂表达，用了一大堆图片，过百的文字，也是描述得像空中楼阁。

7 s2 Y( d; w) Q/ i- N俺会形容为这是一段有高度变化的吊挂导轨，开口槽必须垂直向下，用以吊挂类似窗帘的物体。
* m) a( _$ D# \3 A7 t' P5 n3 p4 z  J
4 i6 r+ d; p# [6 d9 O要画出这个要求当然没有困难；但是按照国情（技术层面），暂时来说，要做出这样的空间变化的导轨，存在一定的难度。
, V4 U1 @! D+ K, j: t6 F  t9 ]0 P
( ?1 ]( ~5 J( e

大鹿

注意扫描的选项即可
- D% U3 R* F, c% G  l$ |% @3 m

Jaym的独奏

大鹿 发表于 2016-5-28 11:54
1 ]8 z3 E. c! h注意扫描的选项即可

5 U* V0 r5 ~* o& E$ N: @我描述的确实不是很清晰，所以让一些大大误解。您说的对，确实是开口槽必须垂直向下。扫描选项我也试着调整过，无奈没有成功过。能否将扫描选项如何设计贴出来？

大鹿

Jaym的独奏 发表于 2016-5-28 14:04
我描述的确实不是很清晰，所以让一些大大误解。您说的对，确实是开口槽必须垂直向下。扫描选项我也试着调 ...

/ t$ o/ [% G$ [* P( n/ i4 R首先，用於切除的草图不应刚刚好。
% @* v, M. Q3 G  b3 X

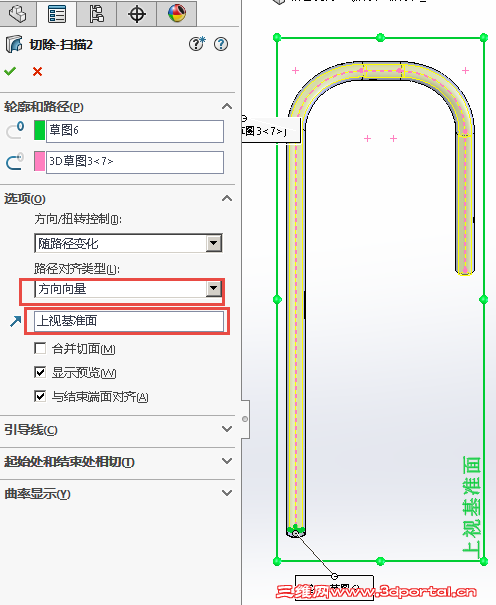

1 Z) C# z/ Z$ r/ {% w. H$ w5 d既然真的要向下，那么，选择上视基准面作为方向即可。
4 I& e8 B1 i/ Y
2 m- j+ j, P; T

Jaym的独奏

大鹿 发表于 2016-5-28 14:46
首先，用於切除的草图不应刚刚好。

既然真的要向下，那么，选择上视基准面作为方向即可。

" y! }& H# `! W& A& P3 x感谢回复和帮助。已成功！
