把椭圆形密封垫放到环连接面法兰槽里面是怎么配合？

taoyan · 发表于 2016-5-2 14:06:19

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 supernet 于 2016-5-3 01:11 编辑

keilei001 · 发表于 2016-5-2 15:06:20

你光把装配图传上来是不行的，要把零件和装配图一起传上来别人才能看啊。

qiminger · 发表于 2016-5-2 15:50:24

2013打开你的源文件没有零件，
可以用草图线、基准轴或基准面，配合就可以。

大鹿 · 发表于 2016-5-2 15:54:09

隐隐感受到新人们那种无辜、无奈、无力、无从入手等等的诸多挫折。

taoyan · 发表于 2016-5-2 16:29:24

不好意思，没有把零件一起上传，附件补上，请大侠指点。

taoyan · 发表于 2016-5-2 16:29:59

我用的是2014版

keilei001 · 发表于 2016-5-2 16:59:51

这个不难吧，钢环的临时轴和法兰的临时轴重合，钢环的上视基准面和法兰的面作距离配合。

taoyan · 发表于 2016-5-2 21:31:25

同轴我知道，另一个配合我想应该是椭圆形钢垫的半圆形和钢环槽两边斜面相切才对吧，可惜做不出

keilei001 · 发表于 2016-5-2 21:57:49

taoyan 发表于 2016-5-2 21:31
5 n# j8 U3 B {/ N9 B! Q. w6 X- L( g同轴我知道，另一个配合我想应该是椭圆形钢垫的半圆形和钢环槽两边斜面相切才对吧，可惜做不出

你要相切，那算一下钢环上视基准面和法兰相切的距离，然后再作钢环上视基准面和法兰面的距离配合不就完了么？

plc · 发表于 2016-5-2 23:02:16

你直接截图贴上来，压缩包下载后版本不对也会打不开

ryouss · 发表于 2016-5-3 10:45:43

本帖最后由 ryouss 于 2016-5-3 11:10 编辑

taoyan 发表于 2016-5-2 21:31
; m$ V7 p! m/ b \/ X; J同轴我知道，另一个配合我想应该是椭圆形钢垫的半圆形和钢环槽两边斜面相切才对吧，可惜做不出

1. 同軸心

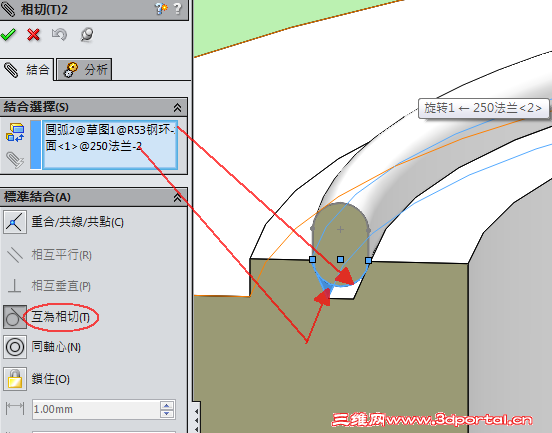

2. 如圖相切

taoyan · 发表于 2016-5-3 11:24:10

ryouss 发表于 2016-5-3 10:45
% W7 y0 T$ q$ R2 u( O1. 同軸心
: w1 Q1 u4 {% s3 ^: k+ ?- N7 q2. 如圖相切

谢谢！已经做出来了，太感谢！

jinqin11 · 发表于 2016-5-3 22:02:53

椭圆的配合都是要借助辅助面。
比如椭圆草图中的圆心点，等都可以借用
我有见过同事在复杂曲面上切除一个小正方形，当做辅助面来配合
