这个文件怎么出工程图

zhenghua235 · 发表于 2016-4-23 18:09:14

您需要登录才可以下载或查看，没有帐号？注册

x

这个文件，我不知道怎么画剖视图，求助各位大神。

pzhzshun · 发表于 2016-4-23 20:26:08

本帖最后由 pzhzshun 于 2016-4-24 00:49 编辑

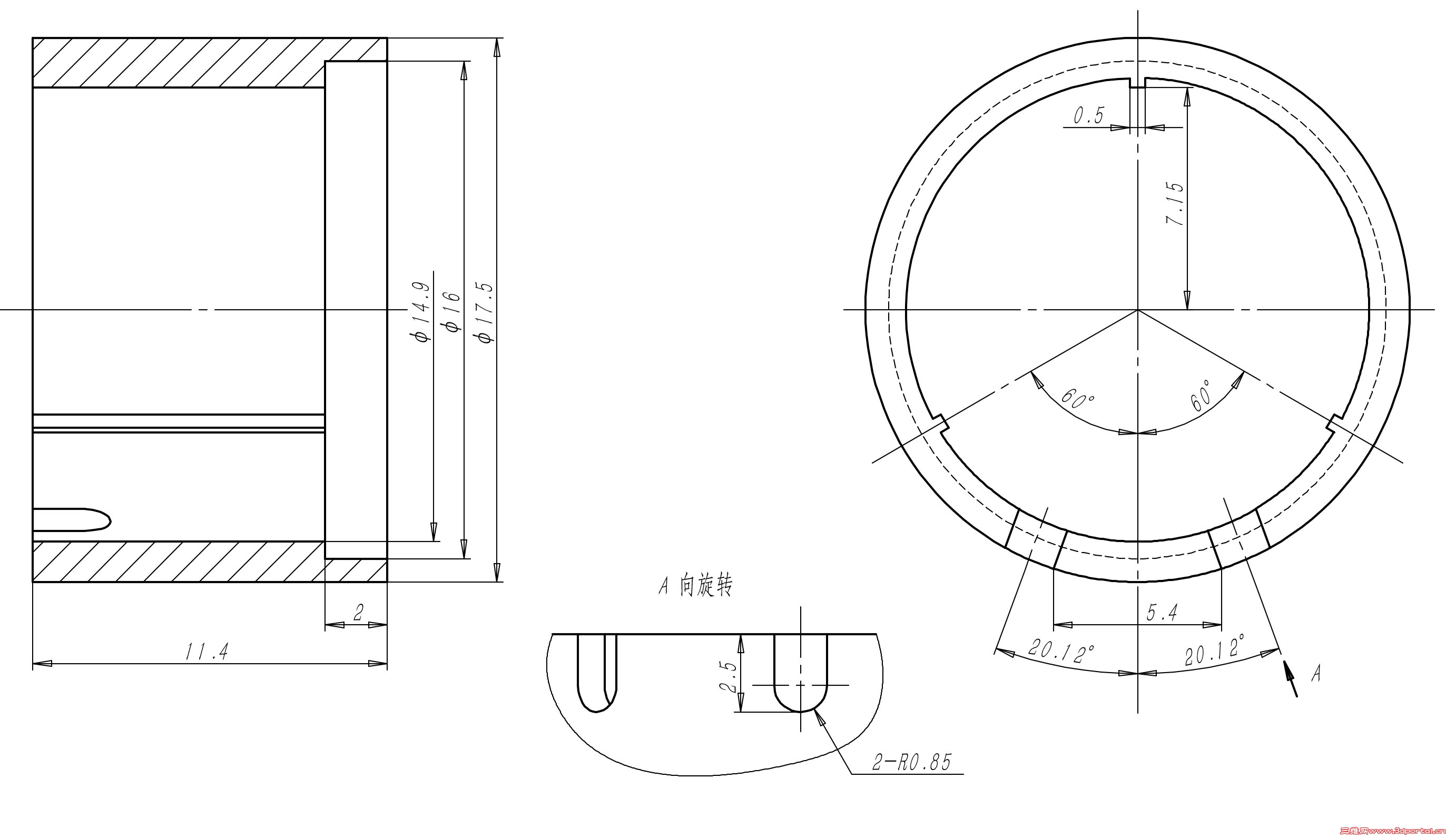

楼主看看，这样出可以不？
11.5防水外壳2 - 图纸1.jpg

pzhzshun · 发表于 2016-4-23 20:32:22

本帖最后由 pzhzshun 于 2016-4-24 00:49 编辑

补上工程图文件。
sw 2016 版文件：

11.5防水外壳2.rar (366.54 KB, 下载次数: 18)

zhenghua235 · 发表于 2016-4-23 23:58:27

谢谢大神，麻烦问一下你那个A向向视图选的哪条线才生成的？

pzhzshun · 发表于 2016-4-24 00:14:02

本帖最后由 pzhzshun 于 2016-4-24 00:30 编辑

zhenghua235 发表于 2016-4-23 23:58
) c, [% J9 K+ U% a4 ^4 F0 ?! |& ?谢谢大神，麻烦问一下你那个A向向视图选的哪条线才生成的？

大神可不敢当。

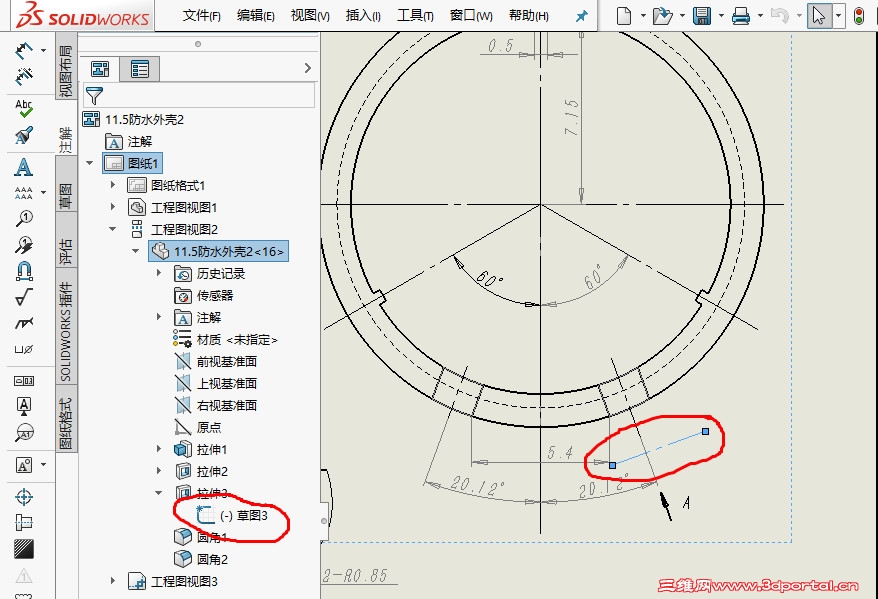

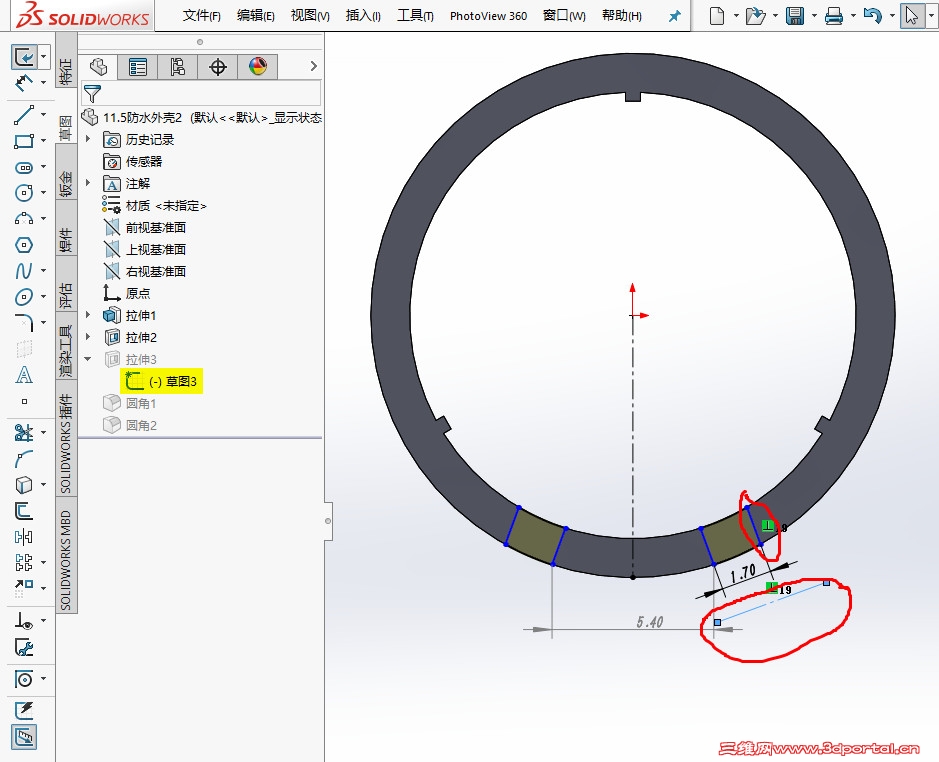

我在『拉伸3』的草图里添加了一根和切除线垂直的辅助线。
工程图里 A 向视图就选的这根线，选好后再把草图隐藏，就看不到了。

jinqin11 · 发表于 2016-4-24 22:51:59

本帖最后由 jinqin11 于 2016-4-24 22:54 编辑

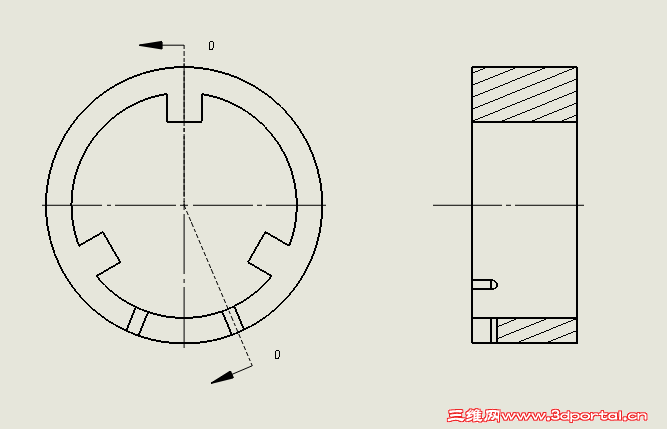

三视图+旋转剖视

pzhzshun · 发表于 2016-4-24 23:23:02

jinqin11 发表于 2016-4-24 22:51
$ |% O. M+ N# n$ ~/ K三视图+旋转剖视

楼主零件图中，下面两个槽的中心不过圆心的。
你的视图中也没有表达出槽底部的形状。

jinqin11 · 发表于 2016-4-25 09:22:15

pzhzshun 发表于 2016-4-24 23:23
7 `+ G3 S! Y- Q- X楼主零件图中，下面两个槽的中心不过圆心的。3 U7 G& ?9 w' x. h* D! ~
你的视图中也没有表达出槽底部的形状。

不过中心的话，楼主本身标注有问题，还有加上中心的位置
