请问（SW2013）如图所示在圆弧段怎样才能生成与直线段一样的法兰？

guanfaping001 · 发表于 2016-4-21 21:13:04

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

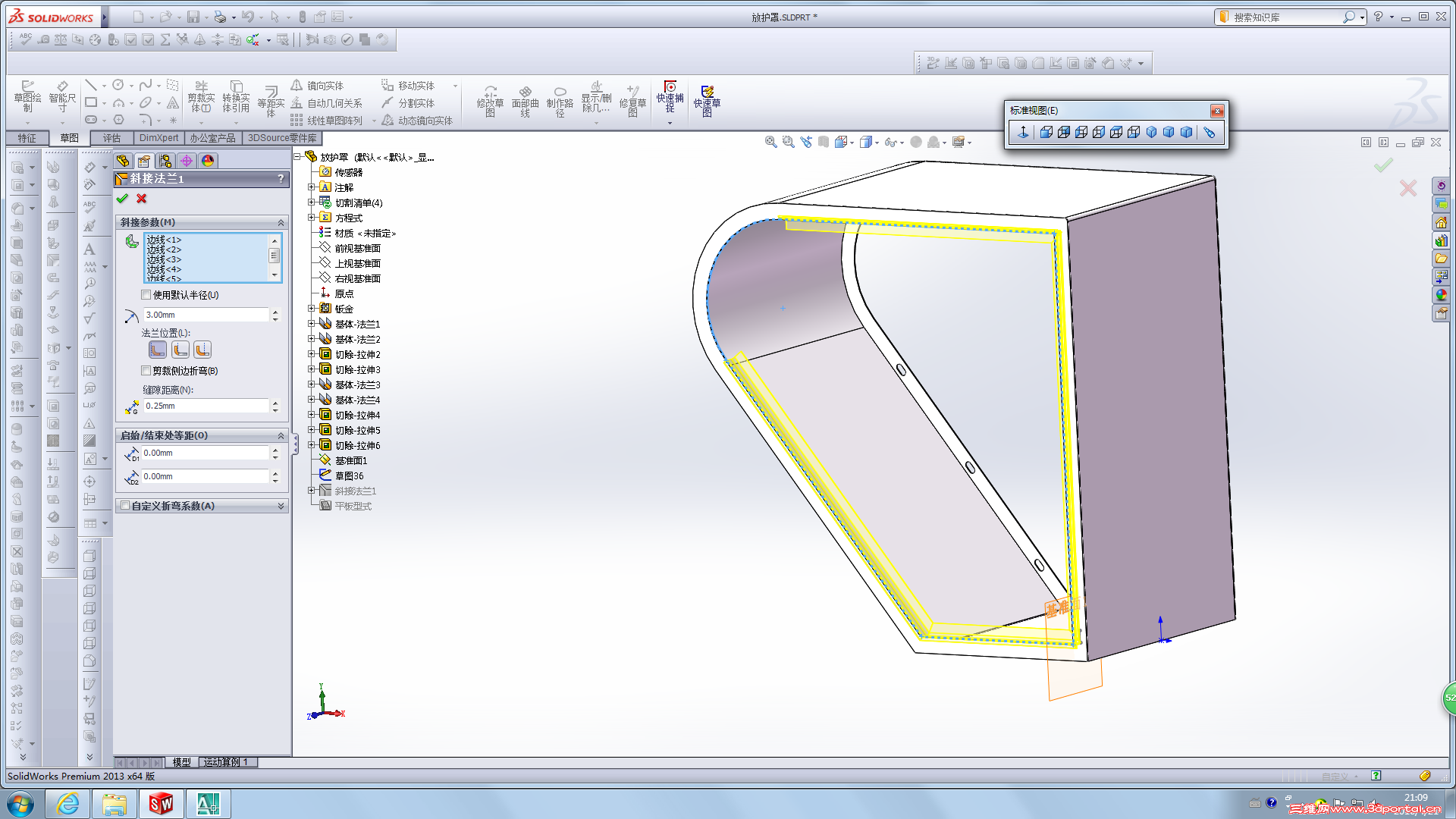

我在护罩门框处使用了斜接法兰，但在圆弧段却没能生成法兰，而直线段却可以，请问这是为什么？要怎样才能在圆弧段生成如直线段一样的法兰？因为实际门框上有这个。

jinqin11 · 发表于 2016-4-21 21:15:49

盖个基体薄片也行吧

guanfaping001 · 发表于 2016-4-21 21:30:48

本帖最后由 guanfaping001 于 2016-4-21 21:32 编辑

jinqin11 发表于 2016-4-21 21:15
% |1 v1 e: a/ `, a2 Y盖个基体薄片也行吧

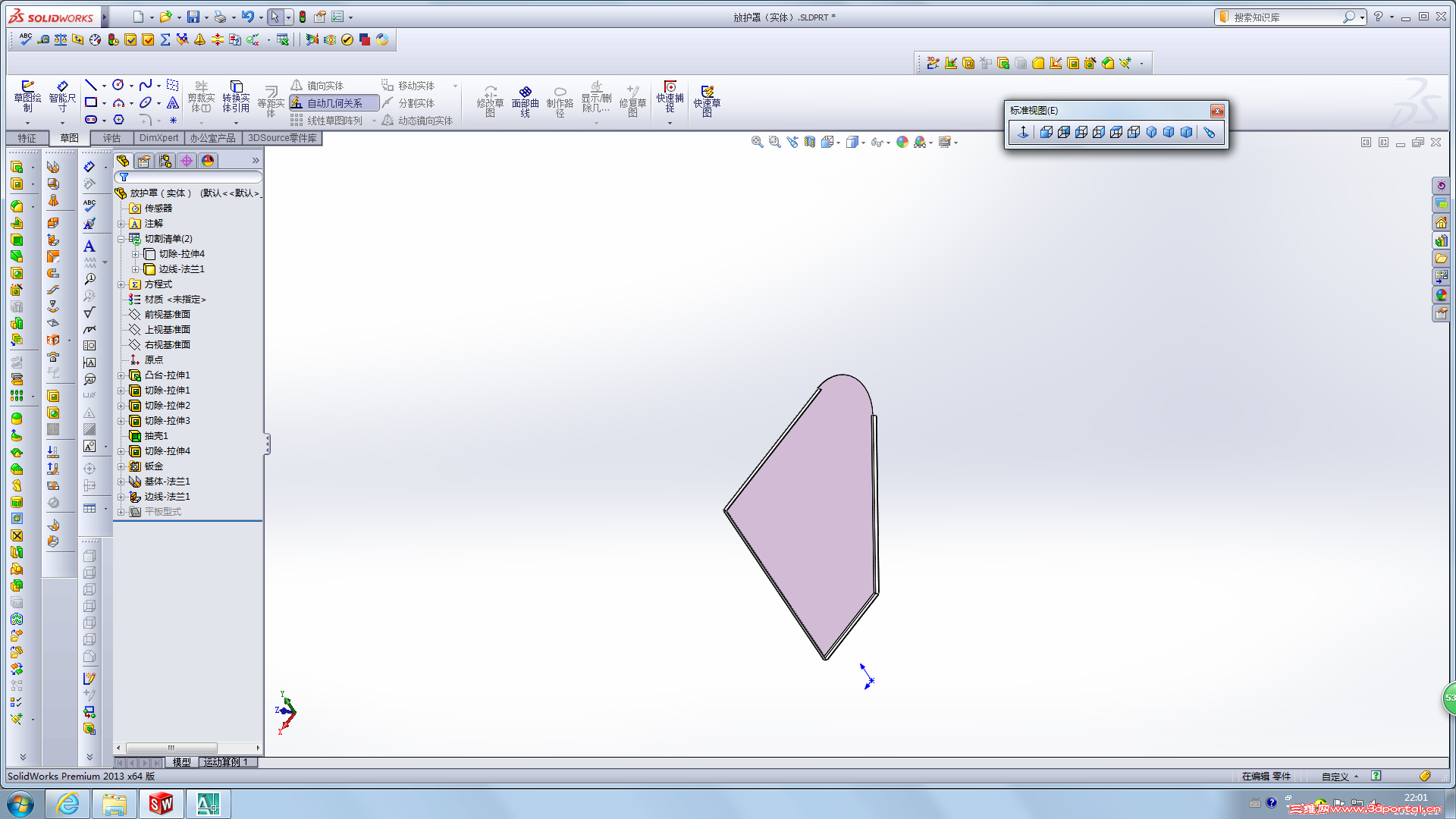

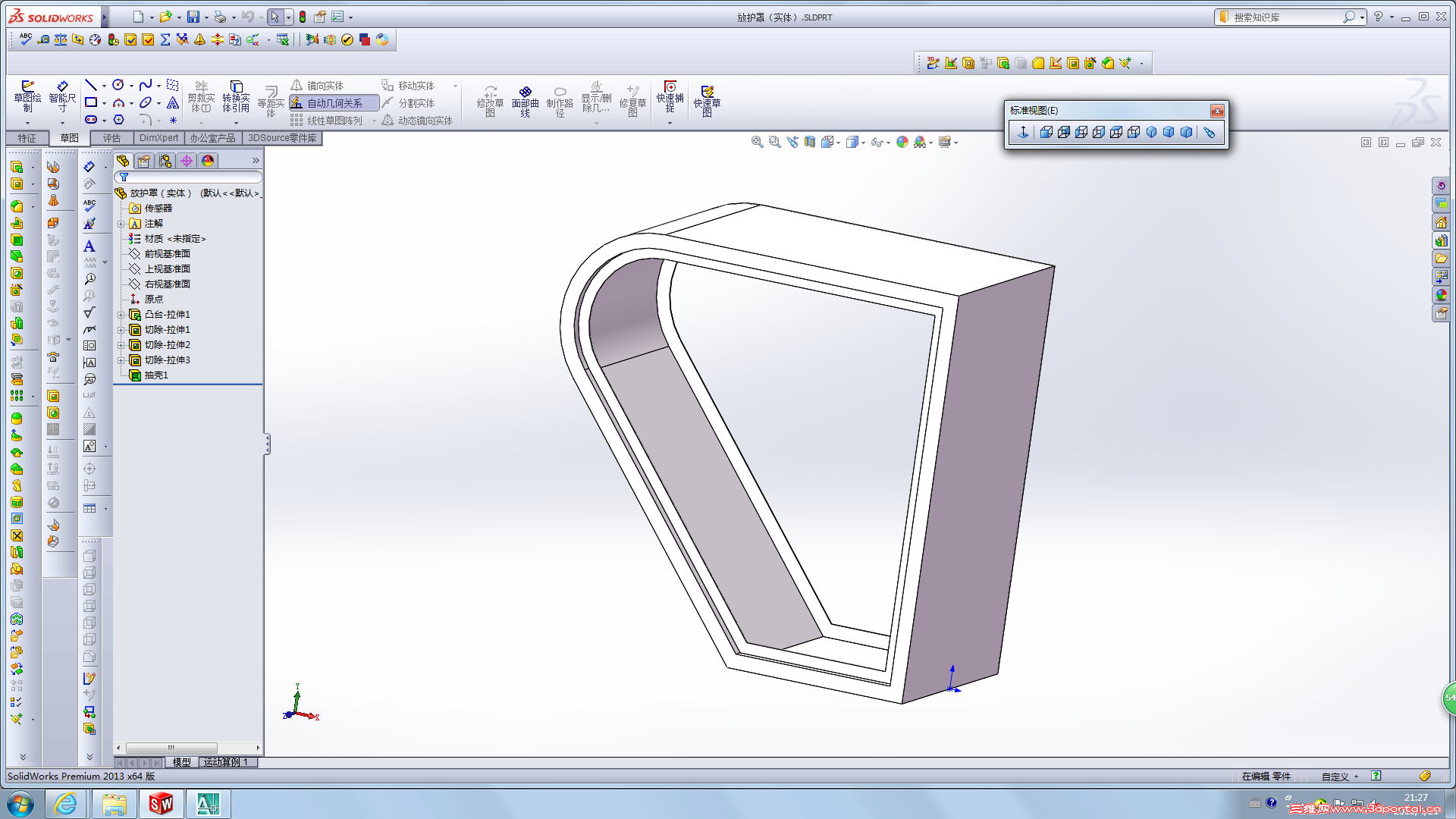

实际上的护罩是下面这个样子的，我用实体做的。真不懂solidworks在弧形段的法兰怎样才能像这样？
请问，怎样盖？

guanfaping001 · 发表于 2016-4-21 21:42:14

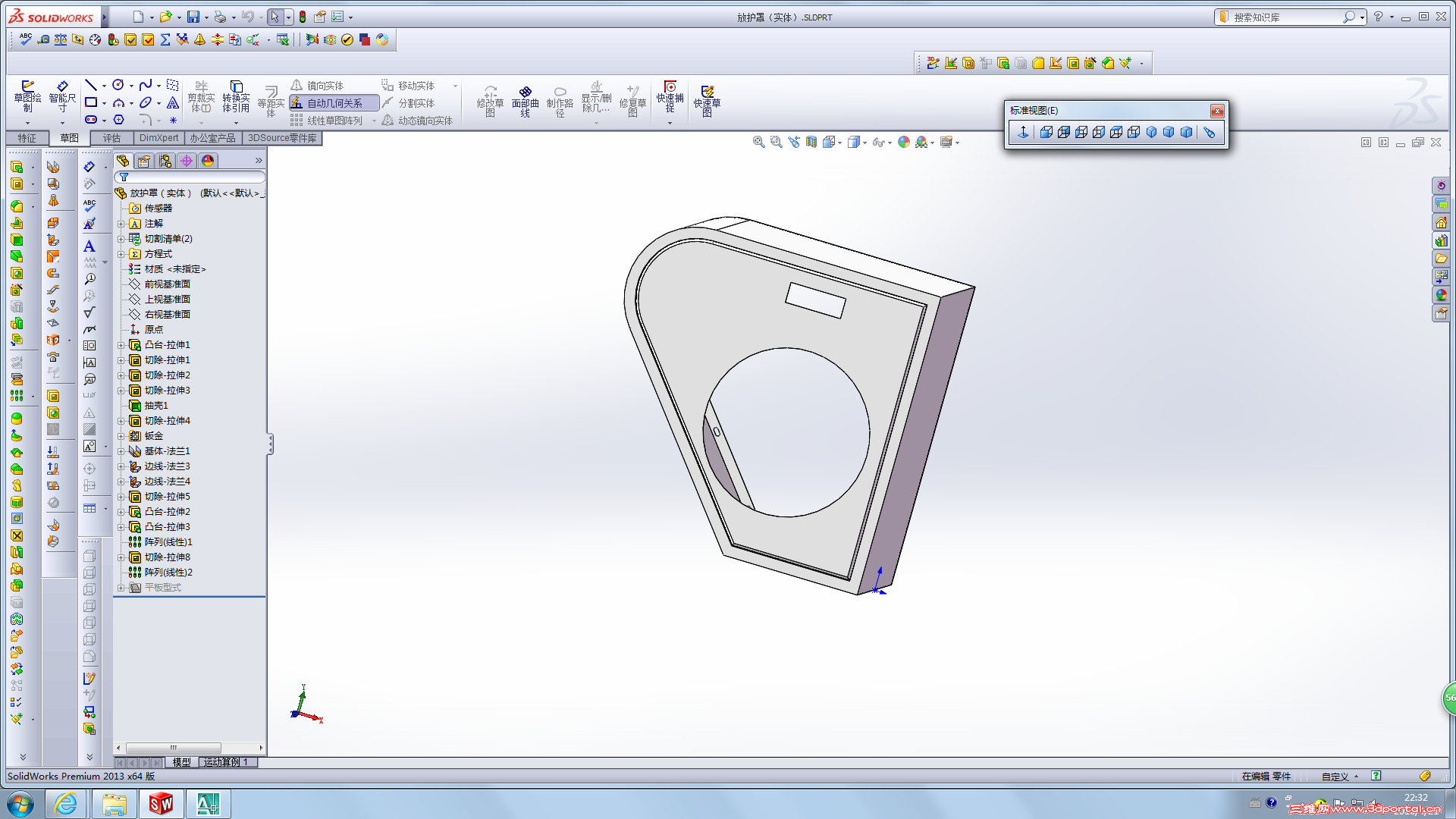

那在钣金里该怎样画才能出像我画的实体（实际上就是这个样子）那种样子？

guanfaping001 · 发表于 2016-4-21 21:55:36

guanfaping001 发表于 2016-4-21 21:42, D& {" N, g9 f1 U. r0 |% ]- _
那在钣金里该怎样画才能出像我画的实体（实际上就是这个样子）那种样子？

感觉SW的钣金不怎么好用啊！这个护罩人家实物都是做出来了的，明天我传个实物图上来，实体图也行，但钣金就画不出了。

wangqiuyang10 · 发表于 2016-4-21 21:59:42

谢谢分享，。

guanfaping001 · 发表于 2016-4-21 22:04:03

连门的圆弧段想生成边线法兰也不行？这solidworks怎么回事啊？圆弧就不能有法兰吗？高版本的是不是这样子啊？

qiminger · 发表于 2016-4-21 22:18:07

本帖最后由 qiminger 于 2016-4-21 22:19 编辑

是防护罩吧？看图吧。源文件2013版在下面。

SW2013版

放护罩.rar (281.95 KB, 下载次数: 14)

guanfaping001 · 发表于 2016-4-21 22:31:30

本帖最后由 guanfaping001 于 2016-4-21 22:32 编辑

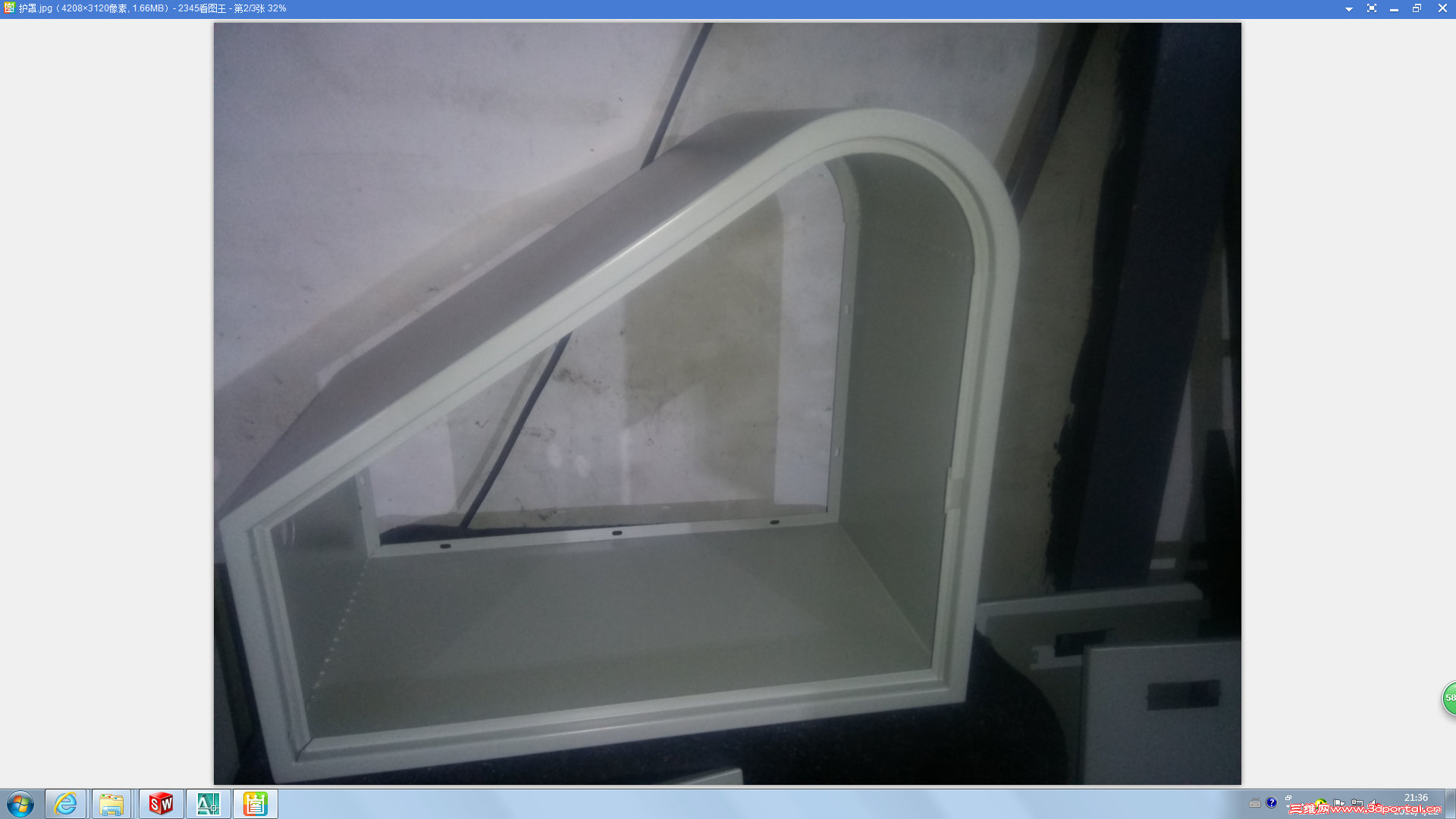

请看附件，这就是实物的样子，能全用钣金工具画出来吗？就算实体转钣金也行，反正最后要是钣金就可以了。因为实物——护罩就是钣金。

guanfaping001 · 发表于 2016-4-21 22:41:55

qiminger 发表于 2016-4-21 22:18
% p1 t+ R. h' `! Q# l" ~0 n b2 i- \是防护罩吧？看图吧。源文件2013版在下面。

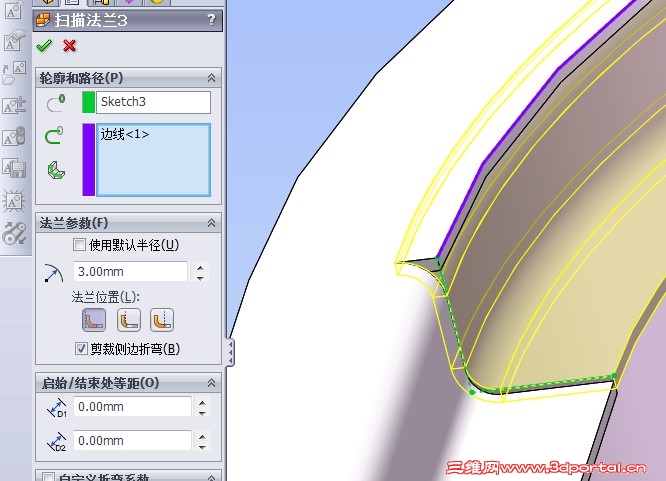

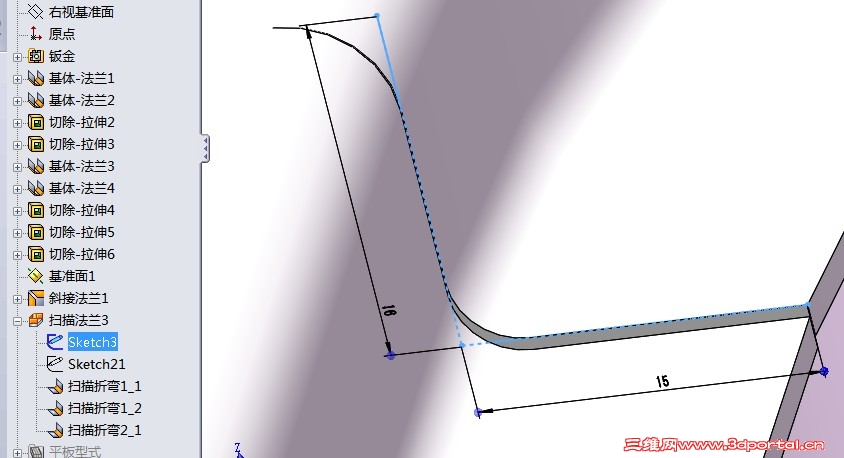

非常感谢！用扫描法兰就成功了。可以解释一下为什边线法兰不可以，而扫描法兰可以吗？

jinqin11 · 发表于 2016-4-21 22:58:25

guanfaping001 发表于 2016-4-21 21:309 L5 j- T% C5 e* k% b
实际上的护罩是下面这个样子的，我用实体做的。真不懂solidworks在弧形段的法兰怎样才能像这样？
c1 G E# D8 M请问， ...

哪实际是怎么加工的？圆弧的也没有办法折弯啊/
只能拼焊接

qiminger · 发表于 2016-4-22 07:28:48

guanfaping001 发表于 2016-4-21 22:41; J1 h5 P" h- e' l% J) x
非常感谢！用扫描法兰就成功了。可以解释一下为什边线法兰不可以，而扫描法兰可以吗？

边线法兰就好比折弯机折出来的，是SW定义用直线才能生成，也许未来版本可以弧线生成也说不定。

实际加工中，直接折边，角处裁口，圆弧处直接弯曲，
注意折边不要太大，1mm板，折<7mm,否则弯曲时在圆弧处的褶皱太大，略有褶皱可以焊后用钣金锤平一下即可。

Jaym的独奏 · 发表于 2016-4-22 08:58:06

第一次知道还有扫描法兰这个命令。。。

guanfaping001 · 发表于 2016-4-22 21:17:50

本帖最后由 guanfaping001 于 2016-4-22 21:44 编辑

请看以下图片，在弧形段除了与直线段法兰相接处的缝隙用了焊接外，整个法兰和弧形就这样弯出来了。不知想把哪个地方再拍仔细点。明天再传个散热管，带螺旋片的，这些都是实物，看看怎么画出来。今天JPG的图片传不上来。我也没见过钣金工艺，只是现在要将公司里现有的零件，电箱等实物全都要转成相应的三维，并做出效果图，以便展示。

NC@jiang@nan · 发表于 2016-4-22 21:41:21

实际加工时这一段肯定也是拼焊上去的，不可能是折弯出来的。除非你这个是先折弯再折出圆弧这一段来的。

guanfaping001 · 发表于 2016-4-22 21:48:07

请注意图片，整个圆弧段，包括法兰，确实是和两边相切的真线段焊的，但是圆弧段上的法兰（两道折弯）的却是和圆弧段是一个整体。

guanfaping001 · 发表于 2016-4-22 22:01:40

qiminger 发表于 2016-4-22 07:28& Q' y$ a: c% F9 Z, N
边线法兰就好比折弯机折出来的，是SW定义用直线才能生成，也许未来版本可以弧线生成也说不定。
6 p7 Z- M5 f9 U6 f0 U* e S0 @& E/ F2 {0 U1 ^7 B7 y4 \
实际加 ...

谢谢您的讲解！

不靠谱的江静 · 发表于 2016-4-23 19:54:53

guanfaping001 发表于 2016-4-21 22:04' d+ \6 O O3 [: ~! O4 f: v; }( F
连门的圆弧段想生成边线法兰也不行？这solidworks怎么回事啊？圆弧就不能有法兰吗？高版本的是不是这样子啊 ...

16版的边线法兰支持圆弧，实测没问题

guanfaping001 · 发表于 2016-4-23 20:08:55

Atropos′ 发表于 2016-4-23 19:54
, x5 ^& w& I) q! H/ W" i. d16版的边线法兰支持圆弧，实测没问题

感谢各位的说明和讲解！
