装配体中阵列异型孔

kinglaw · 发表于 2016-4-20 15:44:29

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

焊接件，在装配体中需要钻规整排列的螺纹孔，怎么才能使用阵列这个功能呢？谢谢！

keilei001 · 发表于 2016-4-20 16:37:01

装配体中的阵列花样相当多，搜索一下论坛啊。
http://www.3dportal.cn/discuz/se ... %CC%E5+%D5%F3%C1%D0

kinglaw · 发表于 2016-4-20 17:04:27

keilei001 发表于 2016-4-20 16:37) V+ x$ r& T4 u1 K! d
装配体中的阵列花样相当多，搜索一下论坛啊。
# [2 ~, R1 ^4 I& h1 n r% Y" H1 vhttp://www.3dportal.cn/discuz/search.php?mod=forum&searc ...

谢谢，我搜索的关键词可能不对。

kinglaw · 发表于 2016-4-20 17:21:56

本帖最后由 kinglaw 于 2016-4-21 10:51 编辑

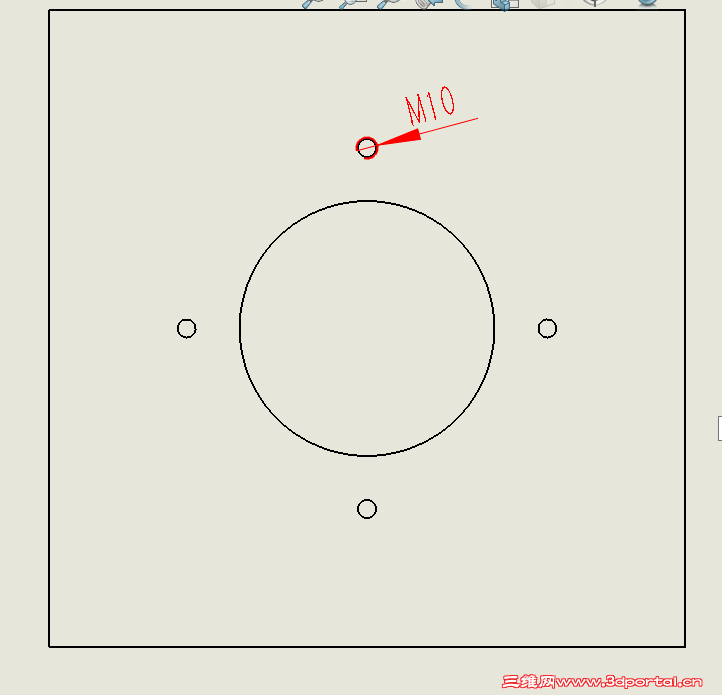

我最后是采用阵列草图这方法,但阵列后的没螺纹孔，在工程图中没有螺纹

wangqiuyang10 · 发表于 2016-4-20 21:38:28

来学习学习。哈哈！

gt.adan · 发表于 2016-4-20 21:44:24

上個圖吧，看看如何排列的

kinglaw · 发表于 2016-4-21 10:46:50

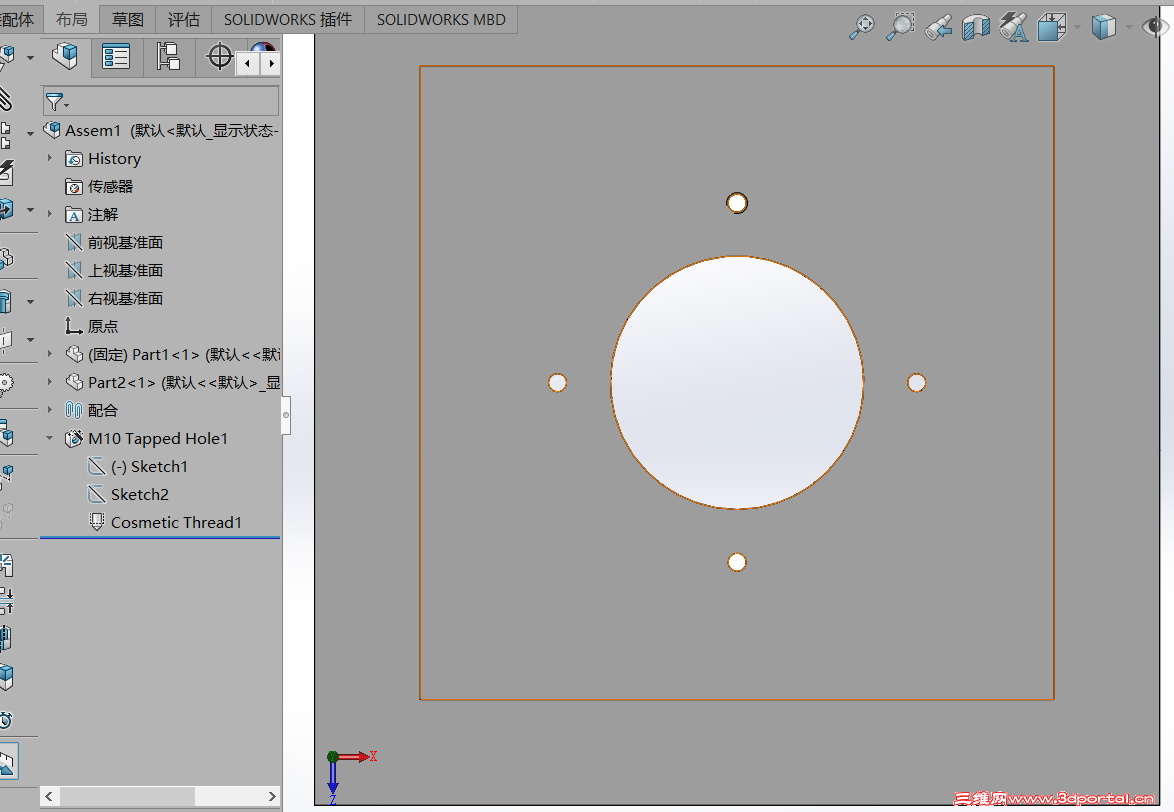

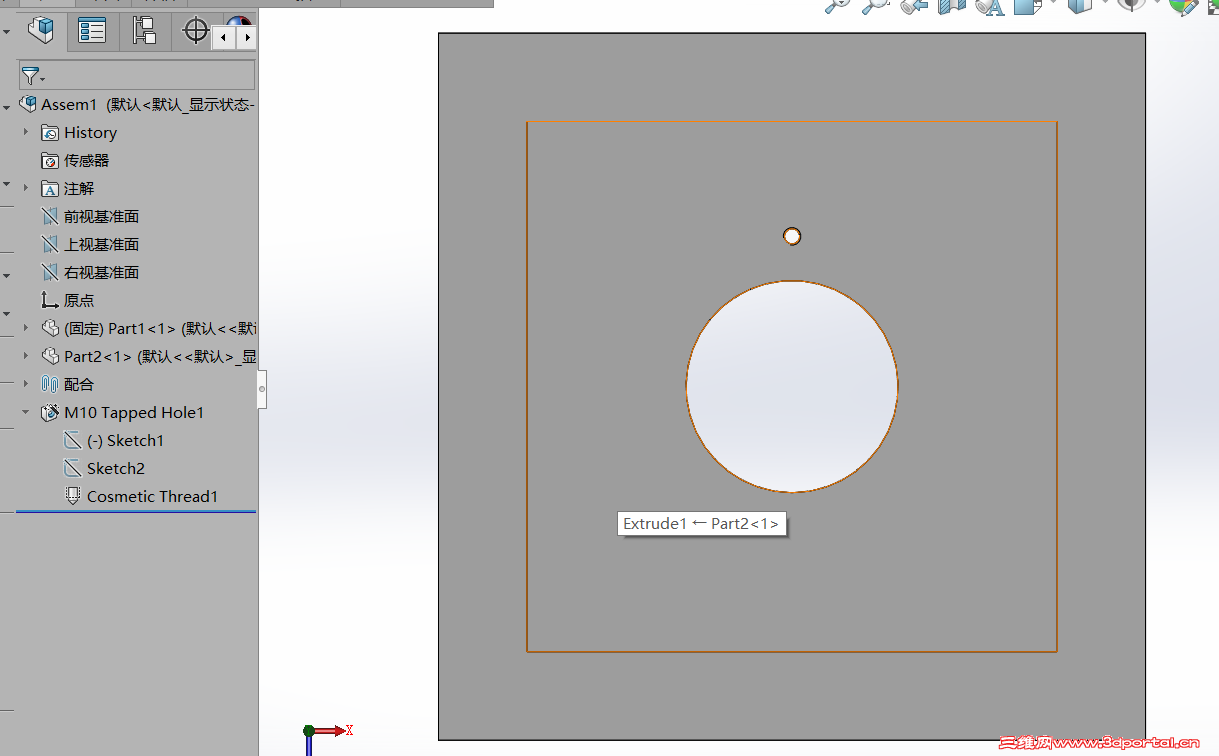

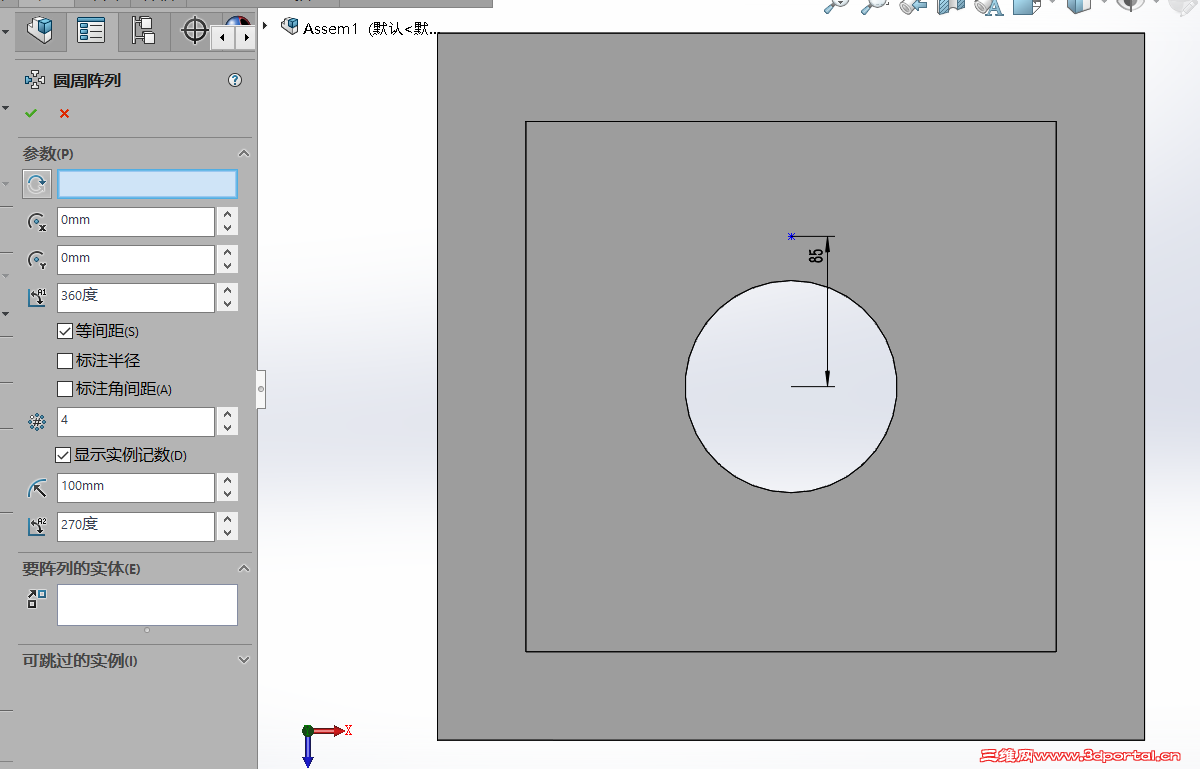

我上传一些截图，看看能否表达清楚呢。我是在草图的时候，阵列这个点的。

kinglaw · 发表于 2016-4-21 10:48:23

gt.adan 发表于 2016-4-20 21:44$ P& z) p# t6 W1 N% R$ Z9 L) `; H
上個圖吧，看看如何排列的

只能阵列这个孔，不带螺纹的

keilei001 · 发表于 2016-4-21 12:12:40

kinglaw 发表于 2016-4-21 10:48
$ z* r1 d5 N5 }; p+ |只能阵列这个孔，不带螺纹的

可以试下直接阵列异形孔特征。

kinglaw · 发表于 2016-4-21 13:28:06

keilei001 发表于 2016-4-21 12:12
7 Z( U+ y5 m9 Z7 `) R可以试下直接阵列异形孔特征。

我试试了，不能选择这个：异型孔。

keilei001 · 发表于 2016-4-21 14:01:22

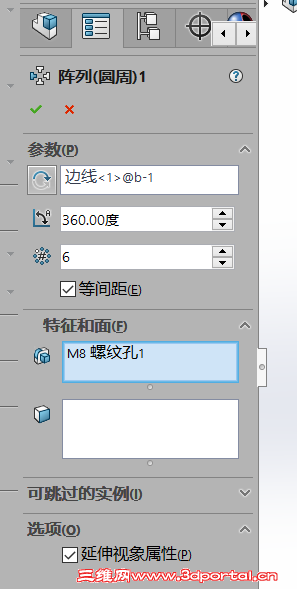

传个练习供楼主参考，不知道我的做法是否正确。

阵列.rar (175.28 KB, 下载次数: 3)

kinglaw · 发表于 2016-4-21 14:20:58

keilei001 发表于 2016-4-21 14:01% |) `2 H6 [; O% f3 u
传个练习供楼主参考，不知道我的做法是否正确。

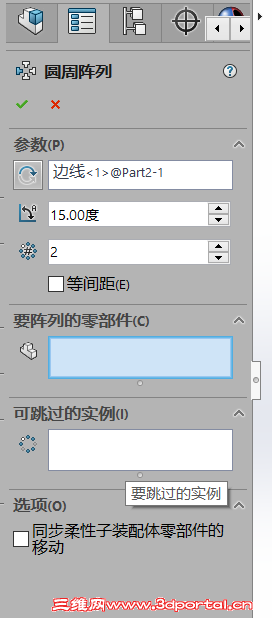

谢谢你！但为什么我的只有：要阵列的零部件。右侧是你的图。

kinglaw · 发表于 2016-4-21 14:24:43

keilei001 发表于 2016-4-21 14:01* `5 S' B# ^1 m# F
传个练习供楼主参考，不知道我的做法是否正确。

上传我的文件给大家看看，是不是我哪里做错了？

keilei001 · 发表于 2016-4-21 14:29:03

kinglaw 发表于 2016-4-21 14:20: p2 H/ r1 C& Q- H
谢谢你！但为什么我的只有：要阵列的零部件。右侧是你的图。

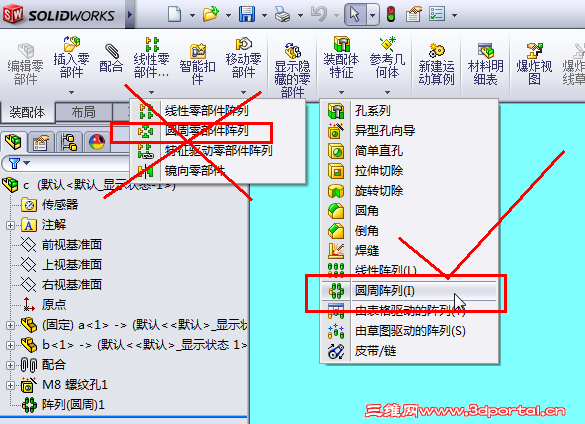

是这样

kinglaw · 发表于 2016-4-21 16:09:37

keilei001 发表于 2016-4-21 14:29
1 i3 g6 I2 Z7 c( i4 y. _. o' b是这样

非常感谢！！！
