[3D/建模技巧] 【实例教程】用中望3D进行花瓣吊灯设计(上篇)

[复制链接]
发表于 2016-4-12 14:54:13 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 Abby001 于 2016-4-12 14:55 编辑
1 O3 U) ~4 p& Z3 Z, u$ L
7 s: |- f/ u4 }) V7 s0 o
关键词:中望3D 吊灯 灯座 实体建模 曲面建模
       生活中我们常见的很多产品,在其设计的过程中,都是需要充分运用到三维CAD软件建模的相关功能和技巧的。本次中望3D的实例教程中,以花瓣吊灯的建模设计为例,帮助大家在学习设计灯具产品的同时,掌握常规的三维CAD实体建模和曲面建模技巧。
       图1中的花瓣吊灯即是本次我们要完成的设计任务。整个设计任务,我们将分灯座建模、支撑杆建模、焊缝创建、花瓣建模、造型阵列、颜色添加这六大步骤来完成。整个教程我们将分3个篇幅来介绍,本文将重点介绍灯座建模的具体操作。

! C+ l$ E+ {( U% _& s
5.jpg 5 u, ]1 U, A% `0 Y) Y8 k

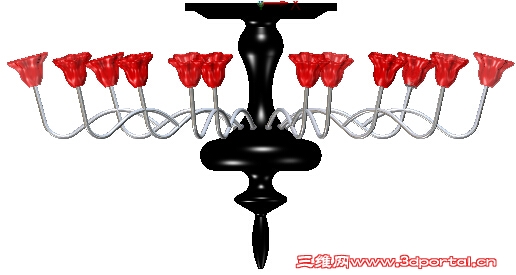

图1 实例-花瓣吊灯
       第一步:新建零件
       如图2所示,运行中望3D软件,新建一个名称为“花瓣吊灯”的零件。

4 r5 _! o9 B% w1 [% I: Z
( `2 _. a- x6 ?
图2 新建“花瓣吊灯”零件
       第二步:新建灯座草图
       以“XZ”工作面平为基准(图3),创建灯座草图。
: n2 O) |) P; G; F) v9 x
3.jpg $ \: O7 H8 @3 O& J: i& x2 L* Z
图3 选择XZ工作面
       第三步:修改标注属性
       在“属性”下拉菜单下进入“标注”设置,设置小数点位数为“整数”,图4为标注属性框。

5 c6 q: Z0 `0 e
! Y+ F# H5 G) H  a

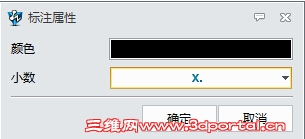

图4 标注属性框
       第四步:捕捉过滤器设置
       为了不使绘制草图的时候被自动错误位置约束,建议“关闭”捕捉过滤器(图5)。
6 L- e2 ?5 b( @- D/ q5 `2 T( V

, L# S/ U( n/ b
图5 关闭捕捉过滤器
       第五步:灯座草图绘制
       按照如图6、图7的位置约束和尺寸约束绘制部分草图。
0 m" m) O* d: P$ e
2 m2 N6 L: w' @. h% n

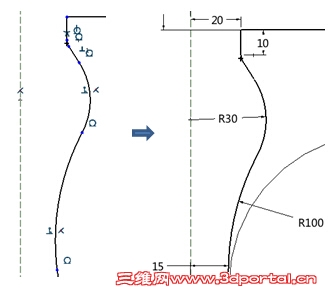

图6 草图1
& k  i2 R1 X& x' w0 l# U
7.jpg . {/ Q- {7 Z: g/ P; Z0 Q; m4 Z  W

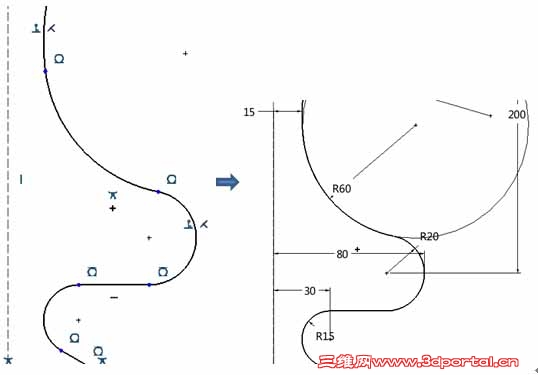

图7 草图2
       R30的圆弧和竖直线段的倒角是“R5”(图8)。
9 e" r& n* Z% N' y( O" P

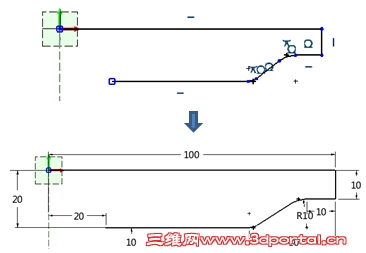

图8 倒圆角
       再按照如图9、图10的位置约束和尺寸约束绘制另一部分草图,图11为图10中倒圆角标注。
9.jpg 1 y* X5 E% V  @" s* P/ C$ V  G
图9 草图3
$ A" X" a: }; M' ?. g* i+ y
$ w4 U5 _- d- v. a4 B# x

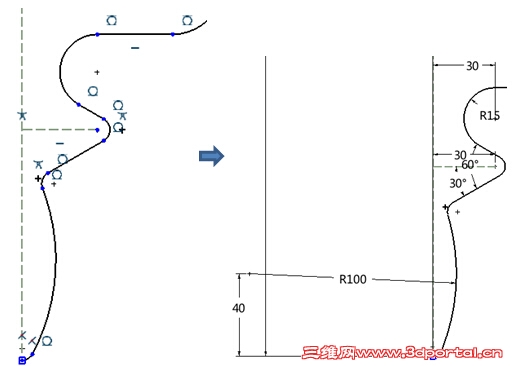

图10 草图4
/ \4 m" a( P1 |9 Q0 Y
图11 倒圆角标注
       完整的草图尺寸如图12所示,点击退出草图。
12.jpg & m, N. l2 N) q: r3 n
图12 完成的草图尺寸
       第六步:旋转成型
       使用“造型模块”下的“旋转”命令,使用上一步的草图饶“Z”轴旋转成型,如图13所示。

( s- d$ M" R8 ]
% R& O' }" {' W0 H& X, z5 T

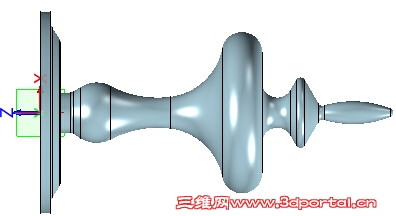

图13 旋转成型效果
       第七步:倒圆角
       使用“圆角”命令对灯座底盘位置进行“10mm”的倒圆角操作(图14)。
# z# `0 x: J: ?5 A% |' q+ E
14.jpg 1 {8 S) O" K1 B, W3 G! p4 M

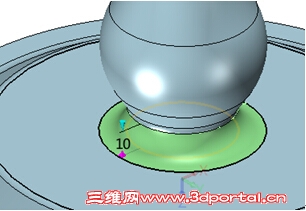

图14 倒圆角
       第八步:抽壳
       使用“造型模块”下的“抽壳”命令,灯座底座上表面为开方面,向内方向厚度为“3mm”进行抽壳(图15)。
9 j: a1 [8 Z- P' B  n
15.jpg + O" ~! w2 s+ q$ e/ E1 a& u
图15 抽壳
       经过上述八个步骤的操作,我们就完成了灯座建模的操作了,其他的操作我们将在教程的中篇和下篇中向大家介绍。
