[3D/建模技巧] 【3D亮点】中望3D高效查图看图,助企业全面管理设计数据

[复制链接]
发表于 2016-3-9 14:08:09 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 Abby001 于 2016-3-9 14:10 编辑 5 G. e0 _  N  F5 s2 X0 m/ E4 c: ^+ r
; Y. |0 W0 j+ j/ b
关键词:中望3D 查图看图数据管理查询测量修复
       在全球制造企业设计日趋数字化、二维设计向三维设计转型的今天,企业每天都需要生成、编辑、管理成千上万的新、旧图形文件,这些文件可能是由各种不同的三维软件产生的,且这些三维软件可能运行在各种平台上。由于数据格式不同,对应打开的软件不同,导致图形文件和信息资源难以分享,这给企业的生产力和生产效益带来了一定的负面影响。因此,怎样把这些数据统一管理起来,为使用者解除这些数据格式的壁垒,为决策者提供一些决策和参考的数字依据,成为制造企业数字化工作者都在思考的话题。
       以下是大部分企业对于三维查图看图需求中主要关注的内容,而当中的多数企业其实只要满足其中一部分即可:
       ●支持三维数据看图查图,可以直接读取目前主流的三维数据格式;
       ●可把现有三维数据进行数据格式转换,发送给需要的人;
       ●可对三维模型进行缩放、平移、旋转等各种视图操作;
       ●可对三维模型进行体积、质量、面积、角度等各种查询操作;
       ●可对三维模型进行具体尺寸的测量和批注;
       ●可对三维模型进行三维转二维的工程出图;
       ●对于有破面的三维模型、由于多次数据转换导致数据丢失的部分,能够有很强的数据修复能力。
       中望3D是一款高性价比的三维CAD/CAM一体化软件产品,在查图看图这个领域能为用户提供更多高效便捷的使用体验,无论是对三维数据的读取兼容性,还是储存兼容性,中望3D都是非常全面。
【支持可打开的三维数据格式】

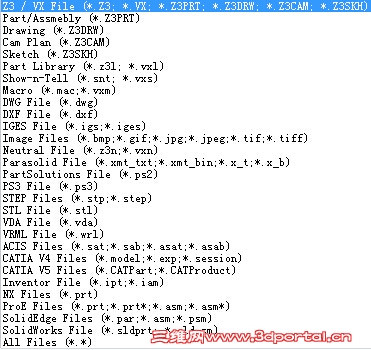

       在打开数据方面,中望3D支持CATIA、NX、Creo(Pro/E)、SolidWorks、SolidEdge、Inventor等CAD软件格式,支持STP、IGES、JT、OBJ、STL、DWG、DXF等多种三维中间数据格式(图1)。

8 y" E9 b/ L( @* a! ]- i+ z0 e
1.jpg * G9 j7 N6 m1 T# U+ F, e! h7 z
图1 中望3D支持可打开的三维数据格式
【支持可保存的三维数据格式】
       在保存数据方面,中望3D可以直接保存成CATIA V4/V5格式(图2),让CATIA正版用户不用购买三维中间格式接口即可直接读取中望3D的数据。

* n- Z  T3 n$ x
2.jpg : Y1 @7 `! A/ G7 U, L& i2 i6 `
图2 中望3D直接保存成CATIA V4/V5格式

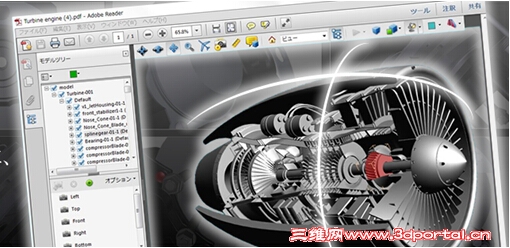

       中望3D可以直接保存成3D PDF格式(图3),让没有安装三维软件的电脑,配置低的电脑也能够进行三维数据读图。
$ C7 J  Y: y3 e2 T/ D5 d, U
9 D" G; v  C; w: ?* G% ^
图3 中望3D直接保存成3D PDF格式
       与此同时,中望3D还可保存成STP、IGES、STL、DWG、DXF等多种三维数据格式(图4)。

- y% P/ b# U2 x% z$ T7 D+ U9 m) I
+ q) k* D+ _8 b1 c. f2 n) B8 h
图4 中望3D保存为多种三维数据格式
       除了在兼容性方面体现出优势之外,中望3D在用户查图看图过程中,还能满足视图、查询、测量、转工程图、修复等需求。
【视图操作】

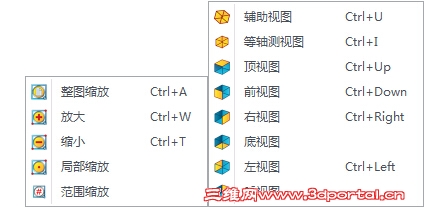

       打开三维模型后,在中望3D里可以非常方便地进行放大、缩小、旋转模型等各种视图操作,同时也提供了标准的三维视角视图,配合快捷键使用会更加方便快捷(图5)。
9 F# L1 }. d- P3 z( l3 B- H7 d; H1 g
5.jpg # G% x$ ^7 {9 r# P8 D7 {3 E
图5 中望3D多角度视图
       色彩显示模式方面也很丰富,如图6所示,用户可以通过各种组合和自定义对三维模型进行不同的显示自定义,以达到用户想要的显示效果。
( h4 ?0 n0 ~- R. h1 d: f* d
6.jpg - B; \' M* |  k
图6 中望3D色彩显示选择框

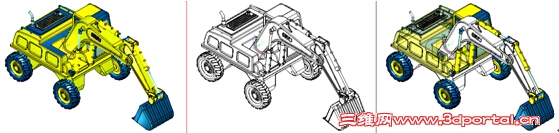

       图7中,从左到右分别为着色、消隐和组合三种显示方式。
* \' I  x/ H8 o3 [6 `- ^' T7 S" P$ V
( e3 P2 c2 ~+ B3 E6 @4 S4 N
图7 不同显示方式效果

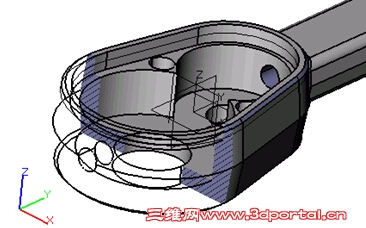

       图8中,则是对零件进行剖面显示的示例。
2 U. O0 u( F  c
/ O$ H6 g* c. X& f+ H
图8 零件剖面显示
       中望3D在多视图方面也提供了多种多视图选项。

: n0 q. Q' c% k* t6 Y
: O# }. c/ t7 P3 N/ X
图9 中望3D多视图选项
       图10是四等分的显示效果示例.
. `- R  b' i4 W+ o/ ~
# B5 Z3 ?+ {" V! ~( G- |
图10 四等分显示效果

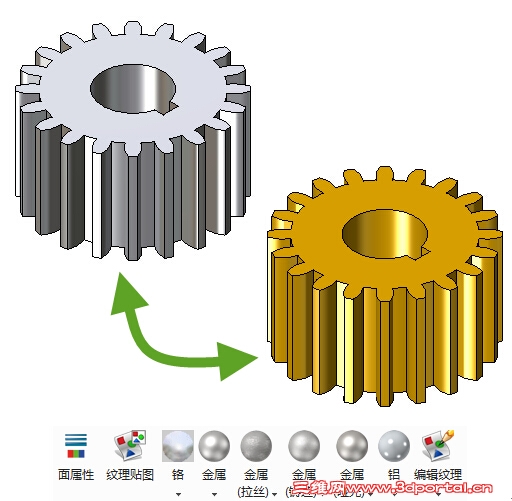

       在视图操作里,对颜色和材质的处理当然是不可或缺的功能,图11中是同一个齿轮零件,被赋予不同材质和颜色后的效果示例。
, E% E' K4 W* x' m
11.jpg ) C8 K1 ?+ z# q) q" e0 s
图11 材质和颜色不同的显示效果
【查询操作】

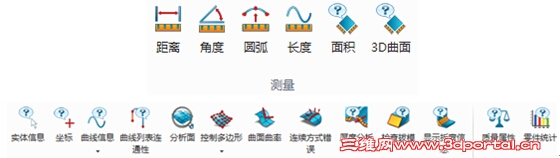

       对于三维模型的各种尺寸和属性信息,用户可以通过中望3D的各种工具(图12)方便获得。
  J4 h$ c( _5 O# t  x1 H- ^0 Z' R
5 T5 c* l# w4 ~$ f( f  Y$ z
图12 中望3D查图看图的各项查询工具

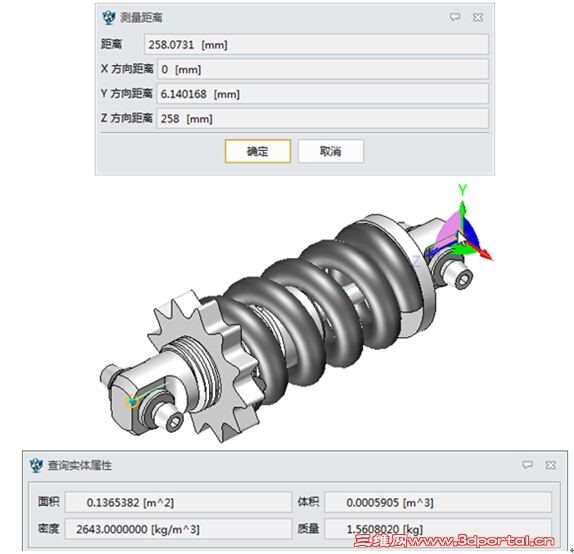

       图13、14为查询操作的示例。

. v1 \( D7 X3 F( s, X6 l# \! ~
. t  C" K% L) L% L* Q. b1 |# u
图13 距离、体积、质量、表面积等数据的查询示例

$ @* G% j9 q  q
+ S5 B$ a5 K, z5 N6 X
6 E4 m8 Z6 W( Y0 s# A
图14 圆弧半径数据的查询示例
【测量和批注】

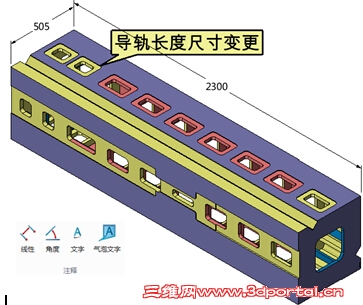

       尺寸的查询数据在得到查询结果后会自动关闭,如果需要再次获取就得重复操作,而测量则等同于三维标注,会把测量的数据标注在模型中长期存在,除了尺寸信息外也可以对模型进行文字批注,如图15所示。
0 q; G6 U* X2 i4 h1 n5 N7 g% r
15.jpg , W$ a7 U6 ~  |, c( n# t  a
图15 中望3D的测量和批注功能示例
【转工程图】

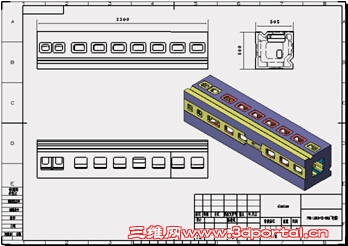

       对于以加工为主的企业来说,读取三维数据后把它们转成二维的工程图,然后直接用于加工,这是非常普遍的情况,中望3D是2D/3D一体的软件,读取三维数据后可在工程图模块里非常方便的进行图框载入(图16),然后根据需要进行各个视图的摆放,以及工程标注等操作。

( U8 b' n  v" ^" @4 M) P
16.jpg 9 z" _  H7 ^# |4 m' U( L1 D3 b
图16 中望3D快速便捷转换工程图
【数据修复】
       对于复杂的模型数据,或者是三维数据本身不完整的模型,中望3D提供了快速且全面的数据修复功能,能实现在不同的CAD/CAM/CAE之间最大限度地进行数据无损交换。
图17中是存在破面的数据和修复完整的数据对比示例图,蓝色虚线部分为开放边缘,右侧为修复好的效果,在不着色和着色状态下很容易看出。

! O7 D4 B& a6 e0 _
. I, t1 ?. x) K, M( v
图17 中望3D的数据修复效果示例
- a4 |( @4 M7 X" @8 T* ~! A
       企业的三维设计数据,无论是当前发展还是未来的转型升级,对企业来说都是举足轻重的,是企业和设计师宝贵的资源之一。中望3D的查图看图功能,不但能满足企业使用需求,还能帮助企业高效、合理地对这些数据进行有效管理,进而促进企业的效益提升。
       马上下载中望3D 2016版,享受高效灵活的三维CAD设计体验:http://www.zw3d.com.cn/product-58-1.html
       更多详情,欢迎访问中望3D官方网站:www.zw3d.com.cn
