工程图是贯穿产品研发、设计和制造全流程中的一种基础表现形式，各流程中CAD设计师和技术人员均通过工程图来交流对产品设计的相关意见和建议。 而当前企业普遍存在这样一种现象：产品设计完成后，图纸会交到生产部门进行产品加工生产。在这过程中，生产部门的工程师们一边需要花费一定时间去消化图纸中的各种数据，包括尺寸、公差、精度要求等信息，同时还要在脑海里勾画所需加工的零件外形，或者是用三维CAD软件打开三维模型图与二维图纸进行对照。无论是哪种方式，都会花费工程师宝贵的时间，从而降低了工作效率。 & x0 g5 K& a8 ] A0 }; _: Y/ S
最新推出的三维CAD设计软件——中望3D 2016版新增加的PMI标注功能，就能高效地处理这个问题：

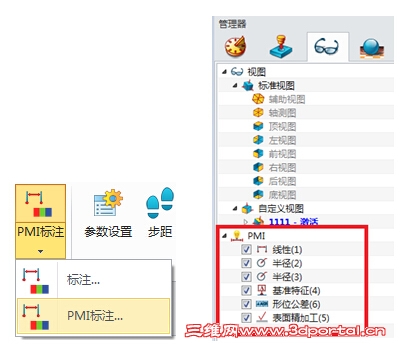

& k+ h# ]' e( d# _4 {* o4 b【PMI标注信息全面】 中望3D 2016版中，设计师可以根据工作需要，启用PMI标注功能并且进行相关设置，图1为设置界面。

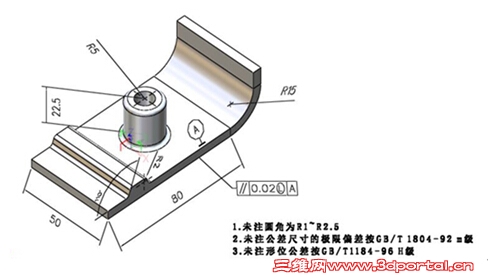

) b( j9 V' [4 B+ r4 P( x G$ h 图1 PMI标注设置界面 借助PMI标注功能，设计师能更全面、清晰地掌握产品的相关信息，图2即是产品生成信息后的PMI标注效果图。
6 @+ G) v0 N1 Y% z K9 u

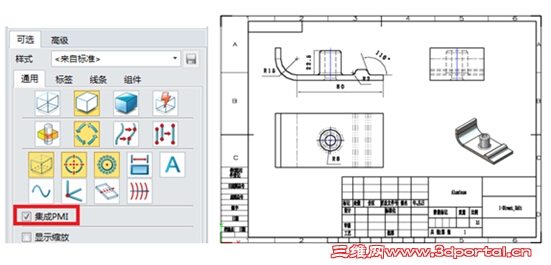

图2PMI标注效果图 【直接出图高效准确】 除此之外，如图3所示，PMI标注功能还支持设计师们直接、快速出图，并且无需进行二次标注，直接有效地避免二次标注带来重复工作量及失误风险。
6 I7 Q) X% ?! p$ V% Z5 i" |
图3 直接出工程图 * j& X4 L+ ~! |3 a& e; }& e" y
中望3D2016版PMI标注功能，既能支持CAD设计师们将生产信息要求直接在三维模型上进行标注、体现，解决产品生产过程中的信息标注需要，提高生产中三维图形与生产信息的准确性，同时还可以直接将这些信息生成工程图，设计师无需进行二次标注，切实提高了工作效率。 ' M% e3 d6 P. u5 D0 W; r8 V
