“创客”成为2015年十大流行语之一,表明科技创新在当下深受重视。处在科技前沿的3D打印设计技术,也逐渐进入中小学课堂,中小学三维创意设计课程开展得如火如荼。学生们通过简易操作的3DOne三维设计软件,将创意展现出来;老师们通过3DOne软件设计小课件,让课堂更加生动有趣。这次,我们将3D设计一个语文小课件——赵州桥。河北赵县的赵州桥始建于隋朝,距今已有1400多年历史,是中国第一座石拱桥,也是全国重点文物保护单位。下面我们来看看具体的设计步骤:

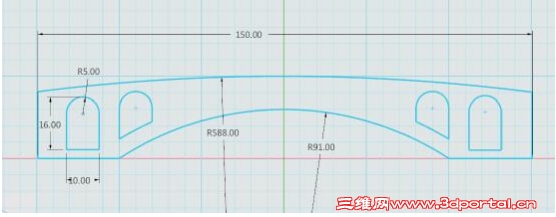

1.选择点击“草图绘制” 30.jpg ,进入草图,绘制如下草图,完成后,点击上面的“”退出草图。
2.jpg 2 P1 J1 a. K4 z+ l

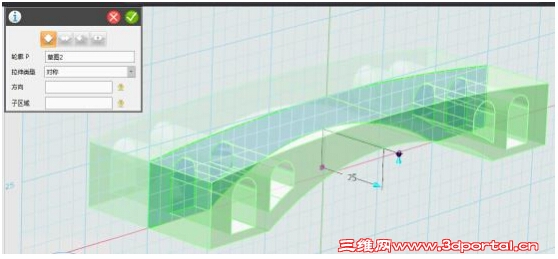

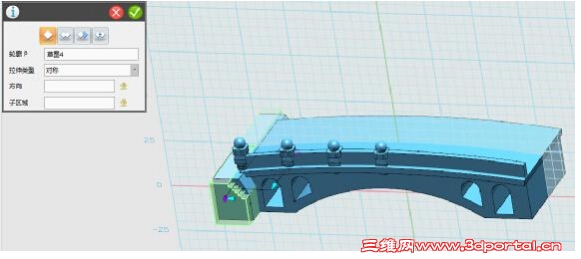

2.选择点击“特征造型” 32.jpg 中“拉伸” 46.jpg ,将步骤1中的草图进行拉伸,拉伸类型选择“对称”,厚度输入“25”,勾选确认,如图所示:
3.jpg 9 N! C, M$ Z! l* G+ G5 F) _8 C
3. 选择点击“特征造型”中“拉伸”,选择桥面上的圆弧边线进行拉伸,拉伸类型选择“2边”长度分别输入“3”和“-53”,勾选确认,如图所示:
: `( r4 Q( ]" {

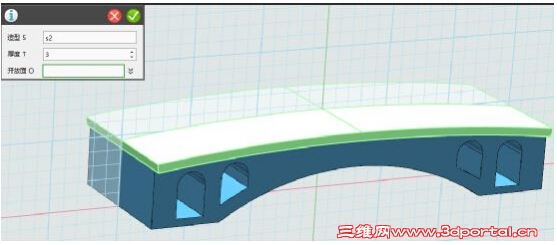

4.选择点击“特殊功能”,中的“抽壳” 34.jpg ,选择步骤3中的拉伸面,厚度输入“3”,勾选确认,如图所示:
7 q4 I. R0 I7 `% _% d" i
5.选择点击“特征造型”中“拉伸”,选择桥面上的圆弧边线进行拉伸,拉伸类型选择“1边”长度输入“12”,方向选择桥身边线,图上箭头所示,勾选确认,如图所示:
% l' T4 d" x: U6 @- e
6. 选择点击“特殊功能” 33.jpg ,中的“抽壳”,选择步骤5中的拉伸面,厚度输入“3”,勾选确认,如图所示:
7.jpg ! R* P2 \$ G8 y, p

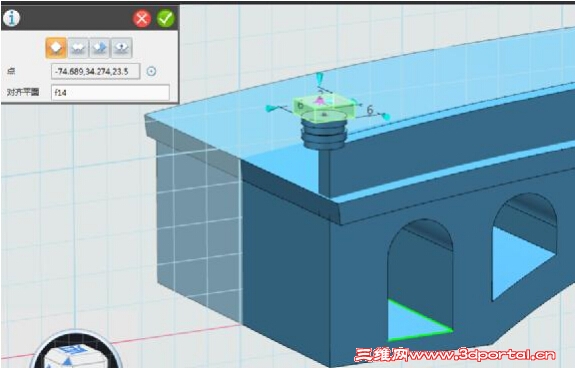

7.选择点击“基本实体” 35.jpg 中的“圆柱” 36.jpg ,中心位置的选择,单击鼠标右键,在弹出的菜单中选择“中间”,再选择护栏上的边线,如图所示圈内的线,然后选择“对齐平面”,选择一水平面,如图“箭头”
所示,并输入圆柱的半径“3”和高度“1”,勾选确认。
" P4 j/ x, y2 ]  j: E

6 F) j# t4 e, x+ \7 w2 ]# x, M

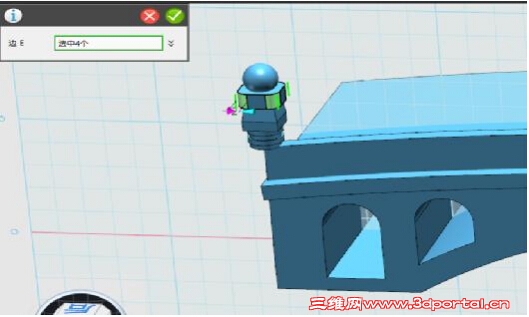

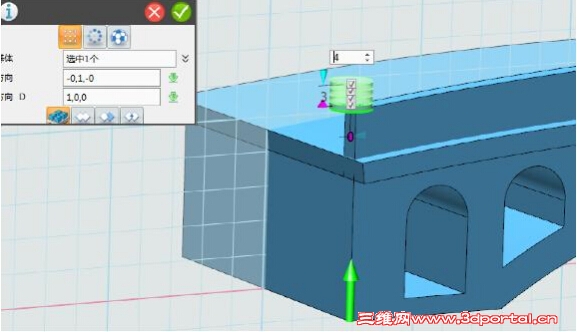

8.选择点击“基本编辑” 37.jpg 中的“阵列” 42.jpg ,将步骤7中的圆柱阵列,数量“4”,距离“3”,方向如箭头所示,勾选确认。
9.jpg   ?3 P. V* |. t' s/ r

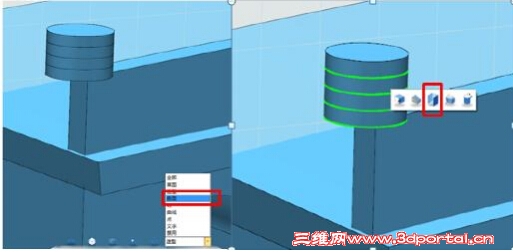

9.在过滤器中选择“曲面”,然后安装“ctrl”键,选择第二个和第四个圆柱的侧面,选择“偏移” 38.jpg ,输入“-0.3”
- e2 C3 ~! Y5 ^; J/ S4 V
3 N* Y8 k* @8 P' a" [
11.jpg 3 T; y$ L- [* e& l1 K
10.选择点击“基本实体”中的“六面体” 39.jpg ,中心点的选择,单击鼠标右键,在弹出的菜单中选择“曲率中心”,在点击第一个圆柱的边线,自动捕捉到圆心点(参考步骤7),“对齐平面”如图拱桥下平面,同步骤7,长宽“6”,高“2”,勾选确认。
12.jpg + }3 u. C0 b, c5 h8 r$ s# |
& n9 U. W# s! u, X! t
11.单击选择“特征造型”中“拉伸”,选择步骤10中的六面体上表面进行拉伸,拉伸类型选择“1边”长度输入“3”,勾选确认,如图所示:
13.jpg 9 }( O# V* ?8 V/ `' ~

/ X. a# h) `. M) L
12.在过滤器中选择“造型”然后将步骤10中的六面体隐藏,选择“特征造型”中“拔模” 47.jpg ,对步骤11中的拉伸体进行拔模,拔模体选择 下表面,角度输入“8”,勾选确认。
122.jpg 0 U  \* m9 t6 P! C: ^- N
13. 单击选择“特征造型”中“拉伸”,选择步骤12中的六面体上表面进行拉伸,拉伸类型选择“1边”长度输入“-3”,勾选确认,如图所示:
# _6 U5 D! `8 h0 k. H. F

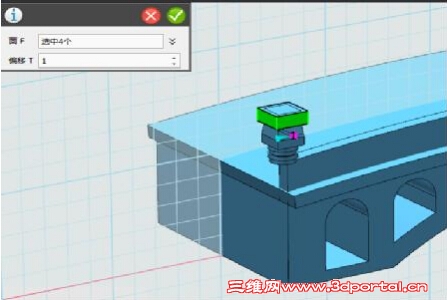

14.选择步骤13中的六面体侧面进行偏移,(参考步骤9)输入值“1”,勾选确认。

% |& N: _8 e' @" M# |) U' h% b0 q
15. 选择点击“基本实体”中的“球体”,在步骤14中的六面体上建立一个球,半径“3”,位置可拖动鼠标移动,勾选确认。
16.jpg 5 m4 q+ W# {" [6 i0 m
16. 选择点击“特征造型”中的“圆角” 40.jpg ,对步骤14的六面体,圆角,半径“2”,勾选确认。
17.jpg 6 A3 _" h7 K. A- E3 V5 M

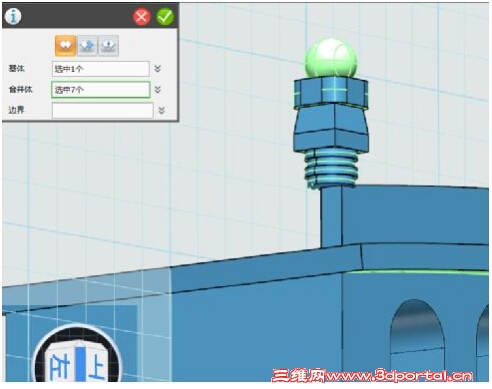

17. 选择点击“组合编辑” 41.jpg ,将上面所以的圆柱,六面体,圆体,合并成一个体,基体选择圆球,合并体选择其余的六面体,圆柱体,勾选确认。
18.jpg 1 |9 c3 n2 Z4 G! H- Z* j
18. 选择点击“基本编辑”中的“移动” 48.jpg ,拖动箭头将合并体,向下拉至合适的位置,确认。
) R$ r& _; F5 R7 }
9 B+ ^$ s% z$ _* P9 K4 D# B
19.选择点击“基本编辑” 37.jpg 中的“阵列”,将步骤18中的合并体阵列,数量“4”,距离“75”,方向如箭头所示,勾选确认。
- I2 q( J/ f* t$ Z1 y" E. S* A
20. 选择点击“草图绘制”,进入草图,绘制如下草图,完成后,点击上面的“ 31.jpg ”退出草图。

9 u* E1 s: ]2 r# [3 P% u& P
21.jpg & W/ j& ~4 H7 |. T% y2 x5 M  s
21. 选择点击“特征造型”中“拉伸”,将步骤20中的草图进行拉伸,拉伸类型选择“对称”,厚度输入“35”,勾选确认,如图所示:
) |* M0 C  J2 N; E
22. 选择点击“草图绘制”,进入草图,绘制如下草图,比例协调即可,完成后,点击上面的“”退出草图。
23.jpg 0 _, O. D* `3 r% F' N! l
# z1 R) L) {. K& b& q0 \# M. M
23.选择点击“特征造型”中“拉伸”,将步骤20中的草图进行拉伸,拉伸类型选择“对称”,厚度输入“40”,勾选确认,如图所示:
24.jpg : ?& {' L' [& e9 p& [0 X( u
24.合并步骤22和23的拉伸体,并将步骤19的阵列体,移动至合适位置,参照步骤17和1,8,如图所示:
25.jpg " h5 ]. g" X1 p5 l/ {! g
25.做图示两个拉伸面,如图所示
26.jpg , ?0 m( q' w6 h! B. z7 ]; V) n

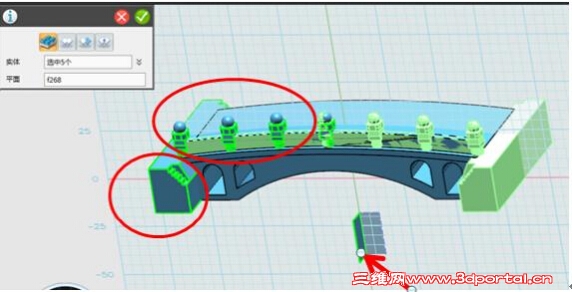

26. 选择点击“基本编辑”中的“镜像” 44.jpg ,选择上述两个合并体,圈内所示平面选择图箭头所示,勾选确认。
9 c5 u, n1 E4 Q1 E! R
27.同理,将护栏上的所有合并体镜像到桥的另一侧。选择合并体,圈内所示平面选择图箭头所示,勾选确认。
& t3 T2 H- X: `4 ~
) ^5 n- Q8 l8 q* ~$ g- s/ ^

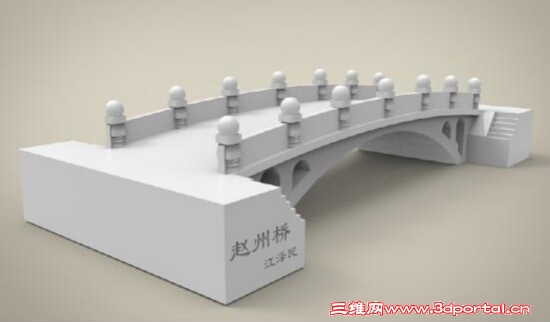

28.最后,对图形进行渲染,点击选择“材质渲染” 45.jpg ,选择自己喜欢的颜色吧。渲染后结果
" A0 m* A0 [& F5 G( m6 e, ?4 Y
5 }0 j; J; f! S8 S6 k! W% W6 w1 f
【趣味活动】完成的作品可参加“梦想实验室让创意成真:免费3D打印活动”http://www.i3done.com/contest/show/20.html
