# K; z# |1 H Y: g5 A3 d企业研发设计标准化和模块化可以给企业带来巨大的效益，因此获得众多企业的青睐。但是很多企业在设计标准和规范上还未能完善。企业使用SolidWorks能否快速提高效率，很大程度上体现在规范性上。企业在使用2D进行设计时，我们只能关注设计结果，设计过程并不能得到记录，设计意图也不能体现。但3D设计不仅能详细记录我们的设计过程和意图，在一定程度上可以展现工艺信息，所以关注的不仅仅是设计结果，同样还有设计过程。完善设计过程的规范性，对于很多企业来说，效率就不仅仅是100%的提高。如何进行设计的规范性？如何提高零部件的可重复利用？如何提高零部件的可修改性？
' G: n* L) f' q# p* l U. q在详细展开这个话题之前，我们先看一个SolidWorks公司关于设计过程的研究：研究通过随机抽取不同机械设计工程师在三维CAD技能考试中所创建的三维模型，然后： ; U% m* W8 M; H; `
● 研究不同工程师创建同一个零件所采用的不同建模手段；$ N; l& Y0 Y' L7 F% x, k; q! I3 \5 h9 O7 y
● 探究在给出明确建模规定的前提下，工程师创建的模型是否还有差异？) m( O. w- m* i4 z8 l
● 研究不同工程师创建同一个装配体所采用的不同装配手段。
7 K* t! B1 e2 Y! Z- C+ n& d首先大家都利用SolidWorks软件设计如图示1-1所示，并且对结果进行分析，分析设计的第一个特征、特征的数量和尺寸、设计过程所需要的尺寸。$ g0 J8 v' Z' r( q
9 g1 J. y' Z' `$ B3 a" r9 H, @0 y2 I

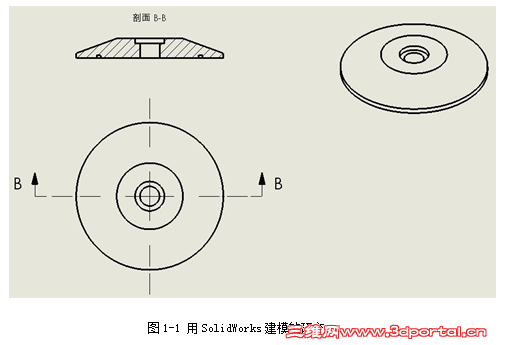

图1-1 用SolidWorks建模的研究

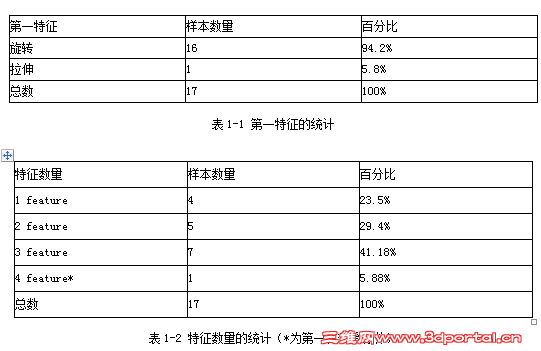

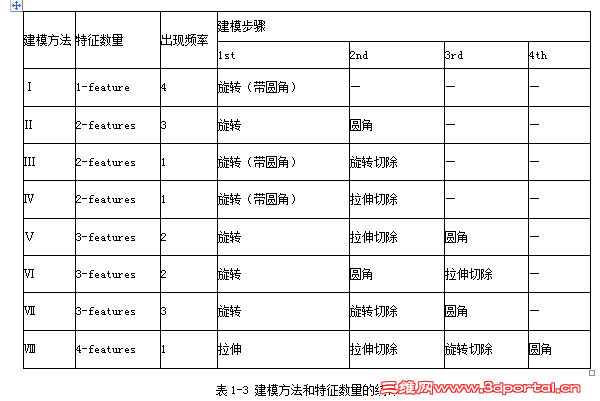

; i( n( U! r. ]2 e4 B9 l采集完整样本总共17个，分析结果见下表：
; \( m5 U) b! g! }5 ~
z( y b$ S& K0 v3 ]: o5 }
9 W/ p9 j( N% @- L# D+ y2 i针对在建模过程中的尺寸标注，常用的有5中解决方案： F; Q% E! x( ?- i
｛DIM1｝=｛D1,D2,D3,H1,H2,H3,a1,r1,r2｝) c0 t$ C7 \. I! m* z1 |
｛DIM2｝=｛D1,D2,D3,H1,H2,H3,a1,r1｝8 [( T5 F1 ^# k1 A+ t6 ?4 ^4 T
......5 e: @5 c' w1 V3 i
｛DIM5｝=｛R1,R2,R3,H1,H2,H3,a2,r1｝
( w9 l% `! \5 p$ u% a. O

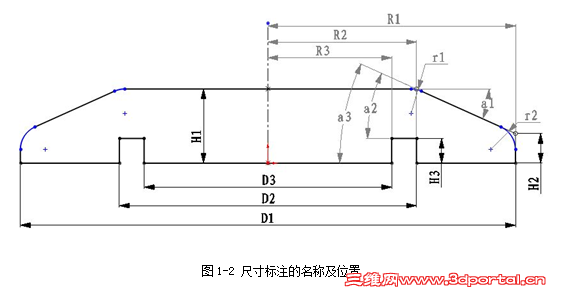

" ?$ }4 ~: n! `& A1 g0 h6 p) H 图1-2 尺寸标注的名称及位置5 ` O$ x; E* w* }* s6 h( n" b0 e
我们在解决问题时，经常会提出“条条大道通罗马”，尽管这些不同的设计方法都得到相同的结果，但是研发设计的工作不是到达罗马的事情，我们必须在最短的时间内创造更大的效益，研发出更具有创新性的产品，因此我们必须找到最快的方法，最简洁的方法达到我们的要求。+ n( K( V9 ~# Y6 V
同样的问题，我们再继续研究：使用相同的软件，要求工程师使用已经给出的尺寸和单位和单一旋转特征来创建模型，如下图1-3：1 I- K; E5 g2 X$ l

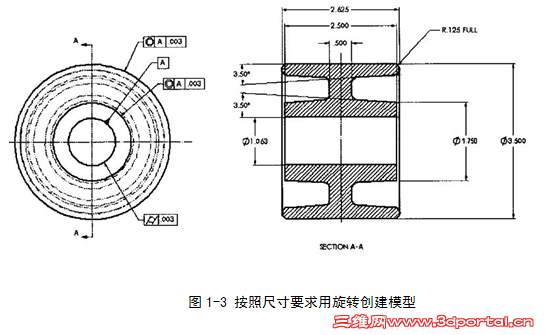

- ]" f" p# J+ v3 g4 F* v. [图1-3 按照尺寸要求用旋转创建模型" s# z6 d! h# q
6 _- O8 t6 P' G* Z2 a这个测试共收集到100个完整模型，统计结果如下：1 g$ l7 s5 N3 p% S6 g0 s

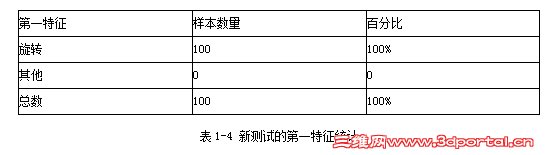

+ f4 W; |" t4 Q' l5 \8 y) m表1-4 新测试的第一特征统计! I3 Z/ Q& q' J' H5 M" h. _# J
这次特征的使用顺序竟然十分统一，基本上都是采用旋转命令完成，尺寸标注方案也基本上和要求一致，完成效率也有很大的提高。
6 m6 e9 k) I J7 Y/ z

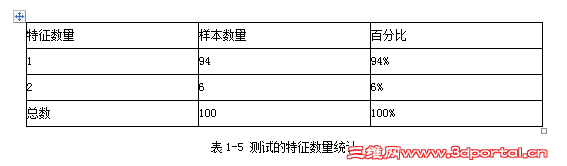

0 e1 D+ A# Z2 t: @- n+ I5 X表1-5 测试的特征数量统计
- w6 ^7 e' M) o8 U! W! f也仅仅是一个要求的差别，得到的结果就有很大的差别，通过这个研究我们可以总结出下面两点：
2 l, w0 n( }- yo ● 缺乏纪律：知道怎么做但不要求这样做，或者他们是不要按照要求去做；
3 t- Q3 \+ P$ X- I( jo ● 缺乏技巧：知道要做但是不知道怎么做，他们没有足够的技巧去按照要求做；( e. a0 h" q) Y% d* {8 q
技巧我们可以通过专业的培训迅速掌握并且投入到生产中，但是缺乏纪律，就是一件刻不容缓的事情，没有设计的标准、规范，我们可以仅仅能使用SolidWorks建模我们的产品，但是真的设计不好我们的产品。怎么进行这个规范的制定，这是每一个企业在3D实施应用的过程中，都必须考虑的事情。
! V- ^6 S. E9 P" x; }我很想在这里和大家分享企业的设计规范，但是这个设计规范建立在自己产品的基础上，一个企业的研发设计规范，也许对另外一个企业来说却有很多的不合理之处，因此，各种规范的制定一定要结合自己企业的基本情况进行。这里我就将比较通用的几点设计规范总结如下：
& D2 I0 g: W! c, k! ^' ]& J• ● 设计过程必须严格遵守规范的要求，若有其他合理要求必须更新规范后才能进行；
2 b1 L, u6 J$ O2 E* w! B5 k• ● 对于板件或者规则形状可以使用拉伸特征的就必须使用拉伸建模；9 m( U: }/ r$ E: h/ h
• ● 所有回转类零件必须使用旋转命令进行设计；
. Q+ j1 p) n4 ^6 _0 w• ● 建模过程中有草图的绘制，凡是使用的尺寸标注的地方，必须有完善的尺寸标注方案，标准必须符合GB；$ i9 V% L! J0 w
• ● 建模过程遵循先基体特征，后修饰特征的流程进行，先添加实体，后切除实体部分的步骤进行；6 w1 ~3 L, ^" i; O/ X8 \7 M
• ● 每一个零部件都有自己的文件属性及其模型属性，在设计结束之前，必须完成所有信息的填写；
( O1 E& b, `; R) b" W4 H• ● GB标准件、通用件，企业标准化件等资源，必须使用公共网络上的设计库资源进行设计；; Z% C* S, k! p. G, y0 }: m' N
• ● 关于文件设计过程中的参考资料及其修改，必须将信息在模型的设计活页夹中Word中完善而不是独立附件。
6 D" M4 K: b3 b- [• ● ......
( e5 B$ U; p2 m( ]- b0 I* L7 m% i不同的设计人员会采用不同的建模手段，他们的多层次组合是千变万化的。因此，不能单靠CAD模型的建模记录和装配约束关系作为捕捉设计意图的依据。要有效捕捉设计意图，除了规范性的使用三维CAD外，还要制定一套更一致和可靠的准则来捕捉和记录设计师的意图，一个真正符合企业流程的设计规范。
, \; Q9 Q! g U: {# I8 Y同时，我们在设计过程中，大量对以前设计的产品零部件参考引用，或者在原来零部件的基础上进行更改，即进行设计的变更，标准规范的设计更改包括两个方面的内容：1、模型零部件能进行修改，所有的修改都有修改人的事件记录；2、修改后的模型不能影响变更前零部件的完整信息，所有的修改都必须在产品模型中包含。传统的管理方式很容易混乱，所以必须依靠专业的PDM平台，我们在管理的规范性篇章再详细说明。
1 Q0 x+ P% q. h5 E( _1 u" K/ I针对设计规范的执行，我们最好有一个专业的管理平台PDM，这个PDM最好有开放的软件平台，同时有强大的三维CAD集成功能，CAE数据处理功能等。一些企业目前选择EDM——图文档数据管理，只能将设计数据纳入管理范畴，并不能管理设计规范，所以希望企业的投资也能一步到位，避免不必要的周折和损失。. P# L+ p' C7 w7 ~ T# V
) G* q, }+ U' z
|
