上一期，我们为大家介绍了Solid Edge的变量表功能，那么这一期，我们会进行一下延续，对变量表进行扩展深化，其中第一个就是零件族的应用。 零件族，顾名思义，是一群长得差不多的零件组成的一个群体，更专业的术语来讲，就是被系列化的一组零件，他们有着类似的外形或者功能。
2 l0 O- }1 f( W# Q4 |# {
Solid Edge里专门为这样的设计场景提供一个便利的设计导航界面，用户可以根据一个母本，任意扩充系列化零件的数量。

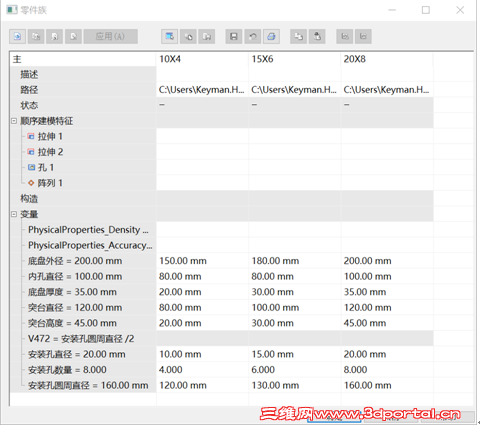

5 P$ ?1 A1 S3 J- y& P 在零件族设计表中，我们可以看到熟悉的名词----变量。零件族表会将母本所含有的所有特征以及变量给展示出来，用户可以全局的控制每一个族零件的每一个特征参数。 $ f3 ^ A2 c+ v* Y1 ?: \( [
我们通过新建成员来扩充我们的零件族。通过定义成员的名称，设定成员的变量参数等步骤，实现快速准确的扩充我们想要的成员。

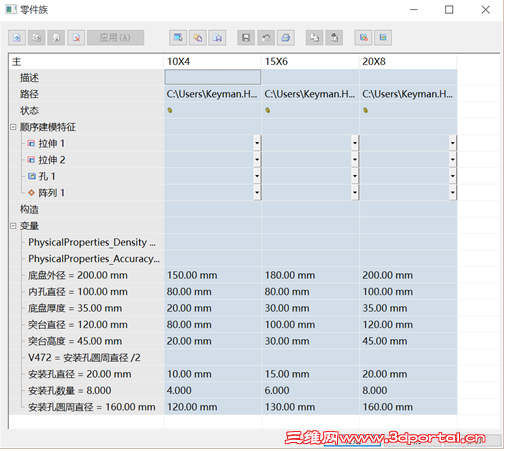

q3 m1 M8 i& H& C. T9 ]4 y2 [ 填完准确的参数后，我们通过填充命名，将成员生成为真实的零件。

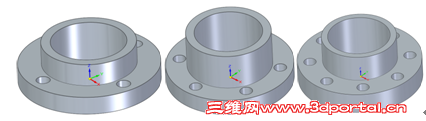

' m. ~& O+ Y" x; V! G9 j& Q0 H# _ 我们可以看到在状态栏出现链接符号后，说明该成员已经正式生成，并且和母本保持着关联。
