[求助] 图片中的弹簧怎么画，求高人指导一下

[复制链接]
niu_ghost
发表于 2015-11-26 19:48:44 | 显示全部楼层 |阅读模式 来自： 中国广东珠海

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 niu_ghost 于 2015-11-26 20:17 编辑
  M3 X1 C( d4 S3 |, a& O
- A9 ~1 S; x: h5 h0 B- L 11.jpg
5 \5 V  y: H' v6 ~3 i0 }8 ?: S7 d
! M! R( m/ A) i* \6 W' E

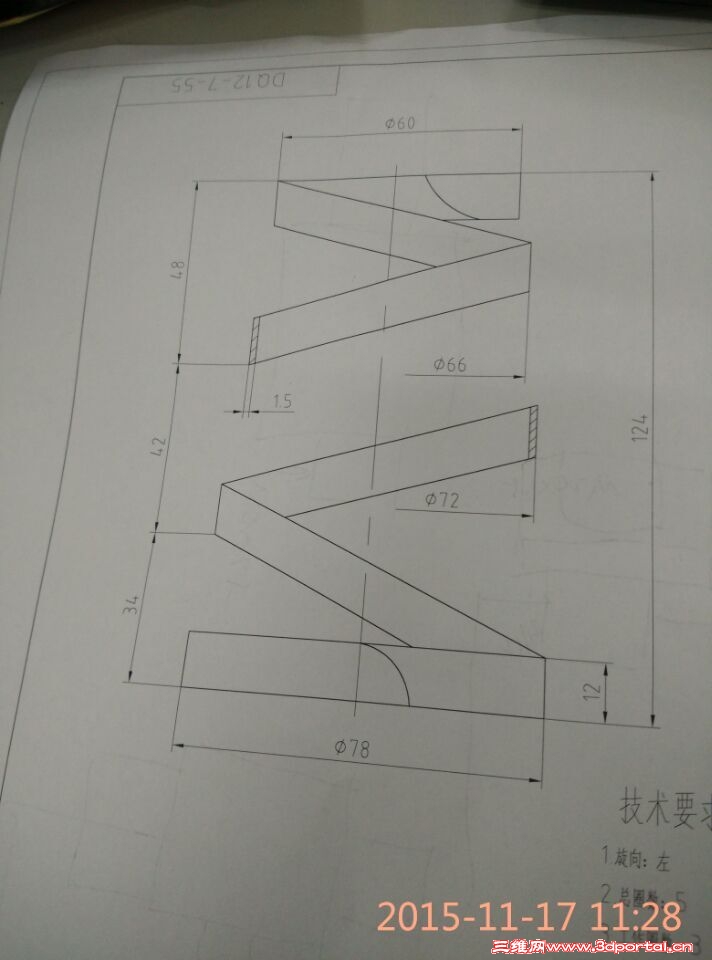

这个弹簧螺距在变，粗细也在变，有高人会画吗？
回复

举报

eric.bo
发表于 2015-11-26 19:59:30 | 显示全部楼层 来自： 中国广东广州
没图片，用放样试试。
回复 支持 14 反对 1

举报

niu_ghost
 楼主| 发表于 2015-11-26 20:13:57 | 显示全部楼层 来自： 中国广东珠海
今天的三维网怎么回事啊，这么慢，图片添加不上去
回复 支持 15 反对 0

举报

niu_ghost
 楼主| 发表于 2015-11-26 21:14:02 | 显示全部楼层 来自： 中国广东珠海
whoeric 发表于 2015-11-26 19:59/ K$ P+ e/ f6 R; A" D/ g. S1 f
没图片，用放样试试。

/ v" m, H; X6 h9 x9 V# L高手，图片上去了，帮忙看看，谢谢了
回复 支持 15 反对 1

举报

ggyy229
发表于 2015-11-27 10:15:23 | 显示全部楼层 来自： 新西兰
這個平面圖本身有一些矛盾的地方。
回复 支持 13 反对 2

举报

ggyy229
发表于 2015-11-27 10:34:51 | 显示全部楼层 来自： 新西兰
本帖最后由 ggyy229 于 2015-11-27 10:59 编辑 & I; n# n- @  j6 `1 i
$ f9 S9 w6 ^( e3 j' e6 W9 C- F7 T: L

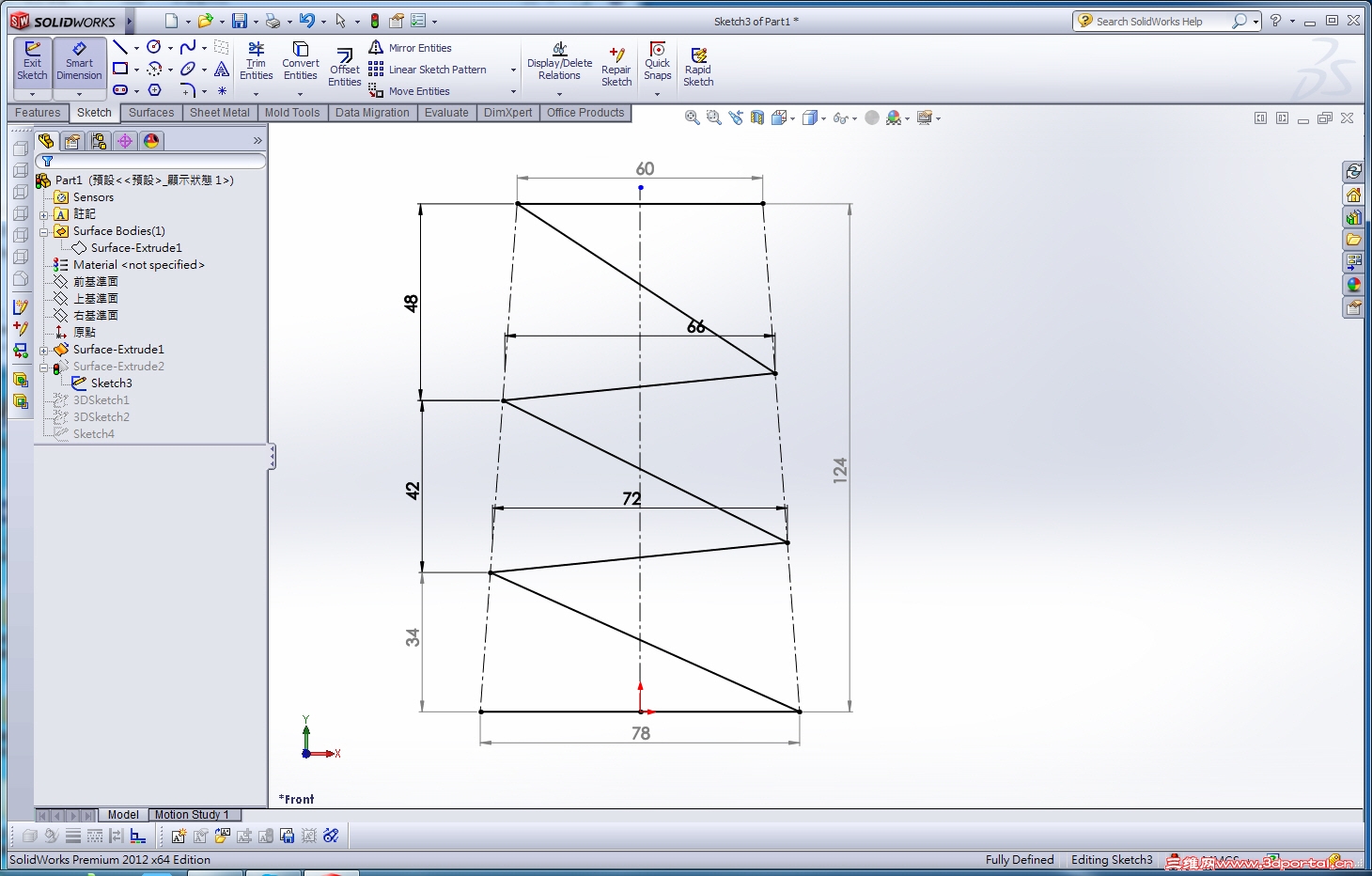

從所提供的圖紙尺寸，我畫了一個2D的草圖，你可以看出和你原圖的差異。; @: `% G; e6 Z( _) ~# n, T- n) m
+ f4 I+ y8 p) B5 _( P
2DSketch.jpg 6 [% @3 Z7 E- ^- S2 e( b
希望有其他高手能幫忙你解決。
1 W% V4 ?. N2 Q) `4 s4 r( U2 b8 U  o

评分

参与人数 1三维币 +2 收起 理由
chenjun520601 + 2 技术讨论

查看全部评分

回复 支持 反对

举报

niu_ghost
 楼主| 发表于 2015-11-27 13:25:22 | 显示全部楼层 来自： 中国上海
ggyy229 发表于 2015-11-27 10:341 |6 N2 O! o, x" f: y( u2 T0 L$ \
從所提供的圖紙尺寸，我畫了一個2D的草圖，你可以看出和你原圖的差異。

8 f4 d1 }1 Q* R" i8 n% O, _我原来画弹簧都是用螺纹线啊，然后画一个界面，扫描一下就好了，这个又变距又变径不会弄了
回复 支持 反对

举报

ryouss
发表于 2015-11-28 00:03:32 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2015-11-28 08:13 编辑 0 w' t# B# V' A0 d, X- K& S( r

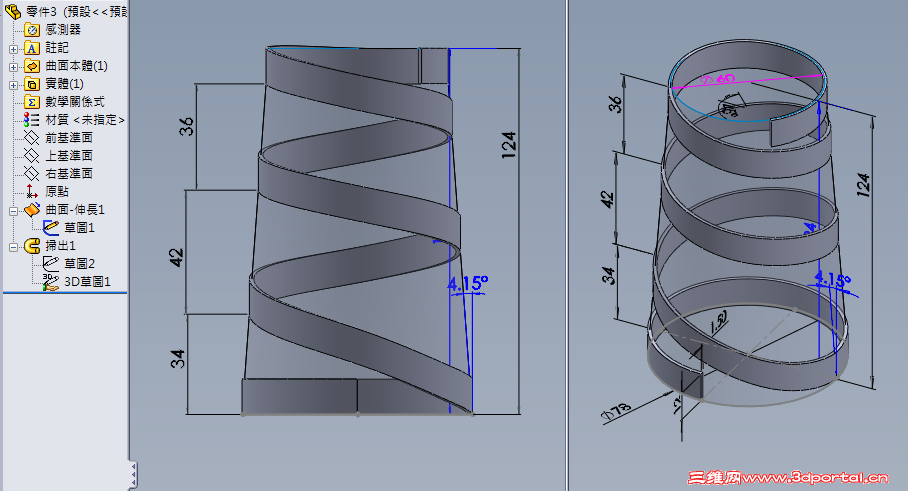

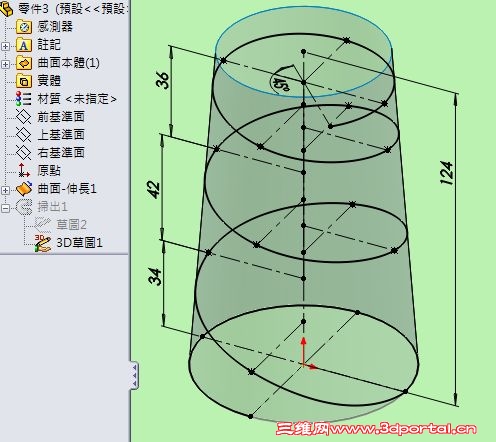

! M# z# K2 n$ r: b) j) y參考( u2 ^, A( M$ R+ J# x
在3D草圖做相關點,在錐柱曲面上用樣條曲線連成彈簧軌跡.) |% x1 W4 ]% M9 n1 F. _4 u5 R
8 I& t" N6 t& q/ L2 z5 H$ @3 e6 h1 u
1.jpg & G  Q: y* W: p2 p3 ^# |$ s

9 b" Z; Z. U0 W% W+ W6 j& W  r- L* H% ]; P( f$ }! w. e: c, D8 p) I
1.png 5 p% V0 ~1 V4 t, g% V0 _) m' L  L
6 r7 Y4 K4 G, t* t; ?6 p! W

* q  j- ]% `- L7 g9 C

评分

参与人数 1三维币 +4 收起 理由
chenjun520601 + 4 应助

查看全部评分

回复 支持 反对

举报

13993359550
发表于 2015-11-28 10:56:50 | 显示全部楼层 来自： 中国北京
钣金放样也可以的
回复 支持 反对

举报

niu_ghost
 楼主| 发表于 2015-11-30 20:22:44 | 显示全部楼层 来自： 中国广东珠海
ryouss 发表于 2015-11-28 00:034 n5 I; M: k  S* F. Z3 C
參考
/ z0 L& N. F& _+ a2 D1 p5 i在3D草圖做相關點,在錐柱曲面上用樣條曲線連成彈簧軌跡.

8 V1 M% Y  U: g( ^1 e# ^高手可以把你花的打包发上来吗？谢谢了
9 K7 m* ?# s# ?0 N6 G; S
回复 支持 反对

举报

ryouss
发表于 2015-11-30 21:15:45 | 显示全部楼层 来自： 中国浙江嘉兴
niu_ghost 发表于 2015-11-30 20:22/ E/ W8 y' T5 z; ?+ }
高手可以把你花的打包发上来吗？谢谢了
/ }6 \7 M, U; u, A% d
. E& z1 S+ ]% }

; A4 k- }2 j1 k6 u2 N7 m" w跟 8#  有些差異能看出嗎?
7 `! ~3 t- h# l* V) a+ t4 }- m5 C6 E/ Z5 I1 `

# n9 E& j2 W. R3 l 2.png
9 t5 @* {3 H- g5 E5 Z! H- R* f1 B  ^4 J8 C4 P

8 j+ ?9 J4 M  G  h 零件3.rar (193.48 KB, 下载次数: 39)

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

niu_ghost
 楼主| 发表于 2015-11-30 22:15:41 | 显示全部楼层 来自： 中国广东珠海
ryouss 发表于 2015-11-30 21:15
* v$ f+ p) v, u6 N跟 8#  有些差異能看出嗎?

- i5 _" M1 ]' P6 C/ C7 C多了一个接缝，为啥呢？
回复 支持 反对

举报

niu_ghost
 楼主| 发表于 2015-11-30 22:18:18 | 显示全部楼层 来自： 中国广东珠海
ryouss 发表于 2015-11-30 21:15
# c. k, S6 @, V9 t- {跟 8#  有些差異能看出嗎?
- T5 B8 V. W8 D) K
你那些曲面上的辅助线，为啥不用尺寸约束就能确定呢？我好像用点和曲面相切，约束不了，所以用尺寸约束的，好像不行
回复 支持 反对

举报

niu_ghost
 楼主| 发表于 2015-11-30 22:36:04 | 显示全部楼层 来自： 中国广东珠海
本帖最后由 niu_ghost 于 2015-11-30 23:04 编辑
4 I8 V+ {5 Z5 P, [: G0 |" q
ryouss 发表于 2015-11-30 21:15
5 p0 U0 n7 [  [  Y! `/ s7 \跟 8#  有些差異能看出嗎?

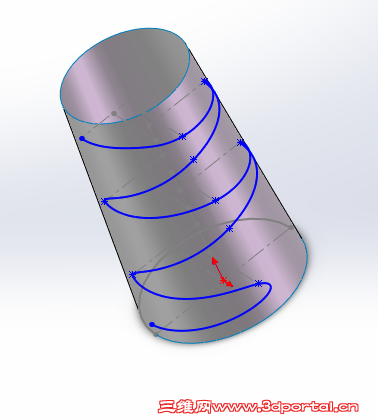

1 @- F' m( R3 p: G9 e6 z为什么我画的样条曲线是这样的呢？ 样条曲线.png
$ J3 t* n6 e( O  {% V, H+ A! s) t, P" L/ |' C
样条曲线2.png : Q% ]- k" y) y7 P, ~( L
. c6 [$ ?2 O: m' Z. j3 b" a$ M

( C9 w; t- A/ j; k不是螺旋上升呢？9 y2 W! @. s' v. _- l
回复 支持 反对

举报

xuwenhua
发表于 2015-12-1 08:05:53 | 显示全部楼层 来自： 中国安徽合肥
八楼正解，占用了一点时间。
回复 支持 反对

举报

ryouss
发表于 2015-12-1 08:31:45 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2015-12-1 09:19 编辑
) f% j- J. G1 q9 `1 |$ g/ o
niu_ghost 发表于 2015-11-30 22:18
1 u$ s- @$ @& Q6 G2 ^6 f) A/ a你那些曲面上的辅助线，为啥不用尺寸约束就能确定呢？我好像用点和曲面相切，约束不了，所以用尺寸约束的 ...

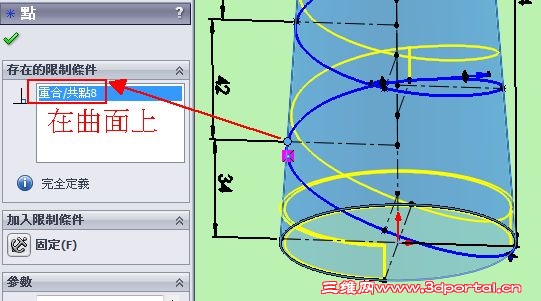

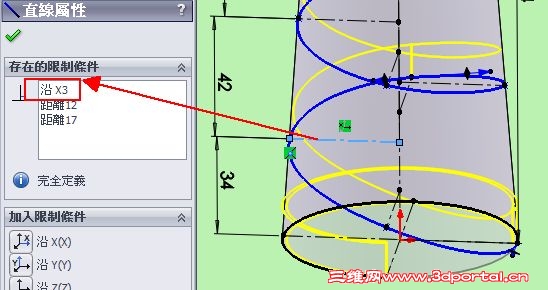

9 i( |, i& {& t* f3 [1 U怎會沒約束,沒約束就成藍色了!
- S, ?1 \" i$ S/ t) w4 x 1.jpg
0 Z! B3 W! y# K
" N3 K1 n1 z* s5 _; Q! T( M. E

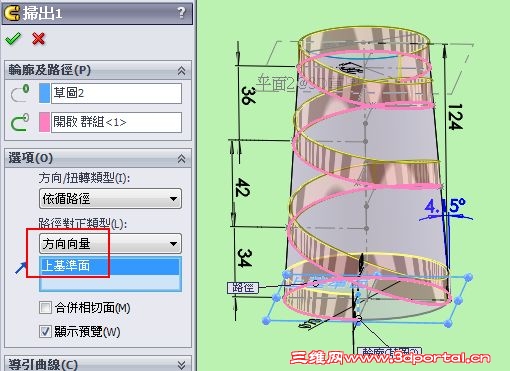

- q" v: h2 b: F; M 2.jpg
- d' Q8 i8 v/ D2 j* z 4.jpg 7 ^1 E/ F" [6 d% l8 t' O8 y
7 ~. t  J' X* X. v$ a8 R/ ]5 v3 e
4 A7 R0 ]9 n; L" d4 X
回复 支持 反对

举报

ryouss
发表于 2015-12-1 08:38:16 | 显示全部楼层 来自： 中国浙江嘉兴
niu_ghost 发表于 2015-11-30 22:36
6 d+ t! X/ v' w0 h. c$ o, C为什么我画的样条曲线是这样的呢？

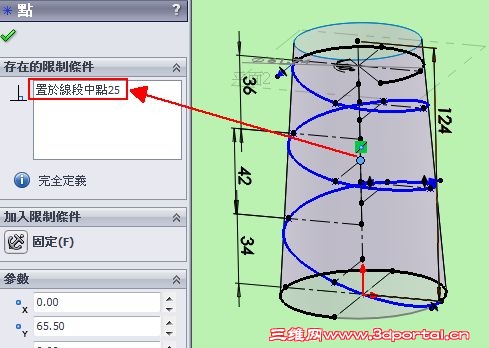

( C1 D2 [- q. ~* U- L% g! j" W參考) f, }1 ?: g: G" Q2 M% v( ?8 ~

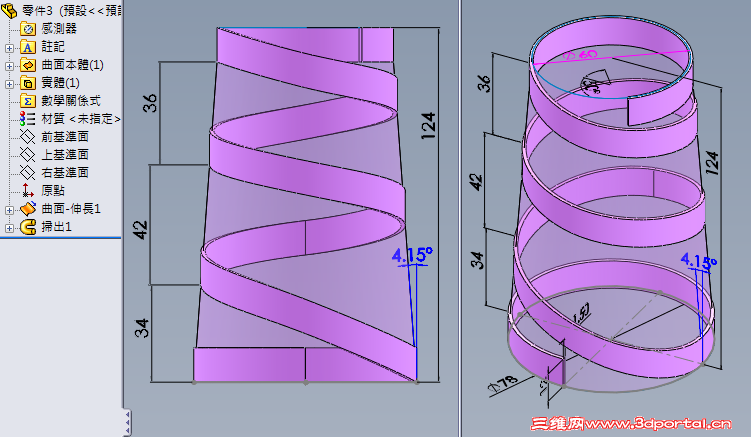

: N, K  u; X7 F 3.jpg , I% U4 o$ F% l* G( }  n

6 [! ~, {5 Z+ K7 h% R$ V5 T
回复 支持 反对

举报

niu_ghost
 楼主| 发表于 2015-12-1 20:49:32 | 显示全部楼层 来自： 中国广东珠海
ryouss 发表于 2015-12-1 08:38
- p0 r& G1 t7 L  o* w' P. J參考

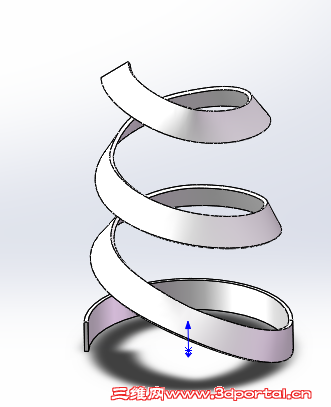

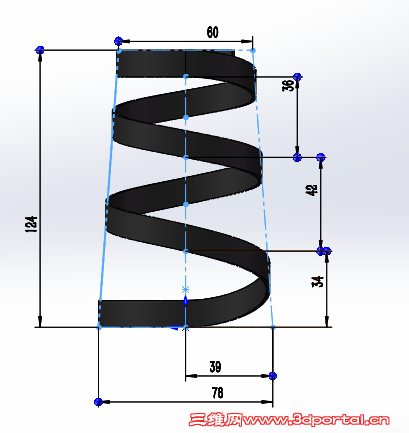

2 {- q2 X6 |! i" F. j0 L 成品图2.png , Z. N) l1 [1 y5 X- x5 s$ n6 r
在高手的指导下终于完成了，谢谢* j2 \: s  S$ r4 v2 S6 m
回复 支持 反对

举报

xflhf
发表于 2015-12-8 10:28:16 | 显示全部楼层 来自： 中国湖北襄阳
恭喜，学习到新的方法是值得欣慰的一件事。感谢梁大
回复 支持 反对

举报

zzshuang
发表于 2015-12-12 17:44:10 | 显示全部楼层 来自： 中国广东深圳
本帖最后由 zzshuang 于 2015-12-12 18:11 编辑 : Y# ?. c/ q6 k, H1 p, ^

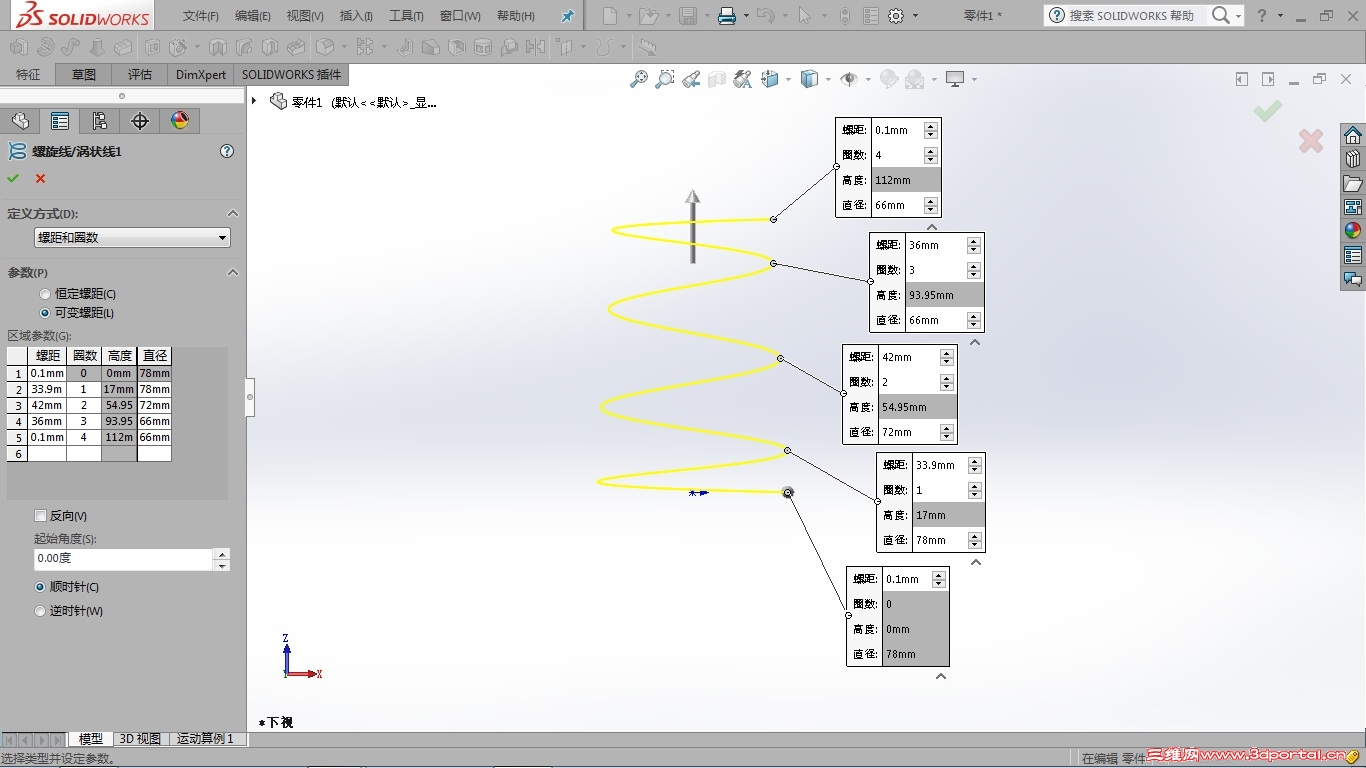

0 [  W; H* }* A: c) A; O最好用变化螺旋线，可以精确控制每圈的直径和螺距。
7 e4 p6 K, I2 [  S" c2 J$ o  U# V, R0 g
1.jpg 1 l6 I2 y7 V8 G. s3 ~. _$ u4 q: A

. ~' W# I: g$ ?5 n; T9 j2 [( c6 S" w% d  W% i5 o' A1 X
回复 支持 反对

举报

22553711
发表于 2015-12-15 16:14:11 | 显示全部楼层 来自： 中国浙江杭州
zzshuang 发表于 2015-12-12 17:442 `9 I: `$ Y" K, r
最好用变化螺旋线，可以精确控制每圈的直径和螺距。

$ i% g5 d9 }' y0 x3 r, D* C) m, H您作的这条曲线显然跟楼主贴图不尽相符。
$ M' {; T) i6 C& I4 _我没试过，不知道该模型能否用变距螺旋来实现，如果有朋友要尝试，建议先看看Adan大大的相关帖子。" Y9 m% w7 K0 v* Y# r3 h6 K* O
回复 支持 反对

举报

zzshuang
发表于 2015-12-21 19:38:43 | 显示全部楼层 来自： 中国广东深圳
22553711 发表于 2015-12-15 16:147 s! T% Z! v. ~8 o+ a6 M
您作的这条曲线显然跟楼主贴图不尽相符。
4 ]& E0 G5 W" Y5 B) y我没试过，不知道该模型能否用变距螺旋来实现，如果有朋友要尝 ...
; a0 ~" M  {, P5 s7 F1 H7 J
我只是给楼主示范一下可变螺旋的控制方法。! m6 w  @! G; C) w1 n1 q, X" J% }
事实上，不论多么复杂的螺旋线，你几乎都可以通过可变螺旋来简单实现，而且非常顺畅!
回复 支持 反对

举报

JimCai
发表于 2016-7-29 15:19:41 | 显示全部楼层 来自： 中国上海
高人啊，能不能做个压缩弹簧做伸缩运动的动画教程
回复 支持 反对

举报

ryouss
发表于 2016-7-29 17:10:26 | 显示全部楼层 来自： 中国浙江嘉兴
JimCai 发表于 2016-7-29 15:19
% [2 M) E! `1 `/ i: V! I0 m高人啊，能不能做个压缩弹簧做伸缩运动的动画教程

' U/ x+ b1 ~3 v: T* [http://www.3dportal.cn/discuz/fo ... ead&tid=1077171
; k  _+ M1 h# \8 g2 w6 I+ I8 A( F6 ~1 |) N* r
http://www.3dportal.cn/discuz/fo ... ead&tid=1444589
! w8 {+ Z$ m" m5 F- R( i# W& n, }2 C( R; {/ n7 }1 ^% D
7 |/ Y! [% O" _6 t. C, X: j$ V2 r
參考如上1 \" c" `, v! u+ g$ m
回复 支持 反对

举报

jlj694167857
发表于 2016-7-30 22:52:22 | 显示全部楼层 来自： 中国山西运城
跟着受教了，谢谢不过弹簧的配合一直没整明白怎么弄
回复 支持 反对
