[求助] 怎样设置样条曲面与平面的相切约束?

[复制链接]
发表于 2015-11-8 16:52:28 | 显示全部楼层 |阅读模式 来自: 中国广东东莞

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 flyfishe 于 2015-11-8 16:55 编辑
+ L& s- }  m5 C3 s/ v# b, V: u$ _$ n0 p. Z6 e* s
怎样设置样条曲面与平面的相切约束?即一样条线产生非封闭的曲面实体怎样设置它与一平面相切(指装配体零件之间的约束)
发表于 2015-11-8 20:42:27 | 显示全部楼层 来自: 中国广东阳江
我个人认为样条曲线生成的实体不可能和某个平面相切配合,因为它的任一个点都能和平面想起切。所以这种配合会出错!也就是说配合不了!
发表于 2015-11-9 08:06:49 | 显示全部楼层 来自: 中国辽宁盘锦
如2楼说的,最好拿出你的实例来
 楼主| 发表于 2015-11-9 08:39:08 | 显示全部楼层 来自: 中国广东东莞

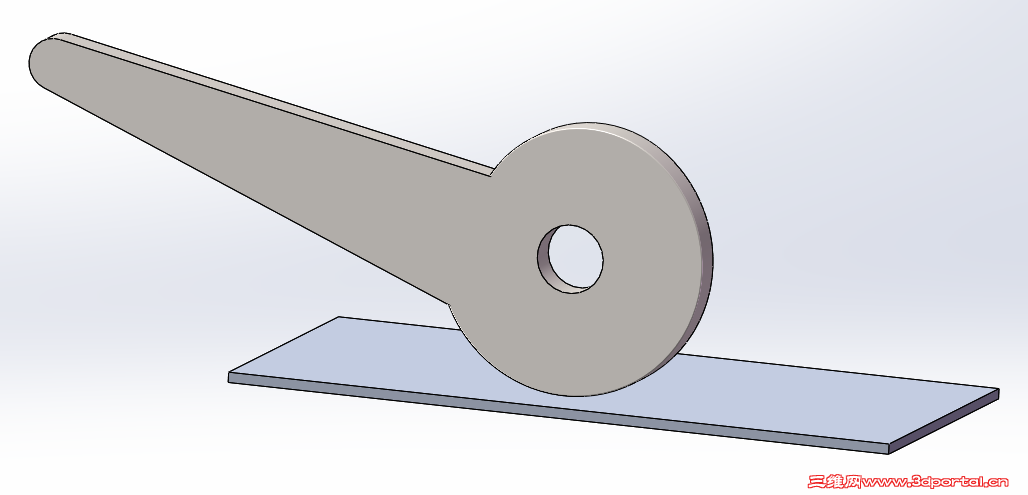

对不起,现在上图给大家 2015-11-09_083714.png
 楼主| 发表于 2015-11-9 09:50:55 | 显示全部楼层 来自: 中国广东东莞
示例文件也传上来 装配体1.zip (217.55 KB, 下载次数: 5)
发表于 2015-11-9 15:12:00 | 显示全部楼层 来自: 中国广东肇庆

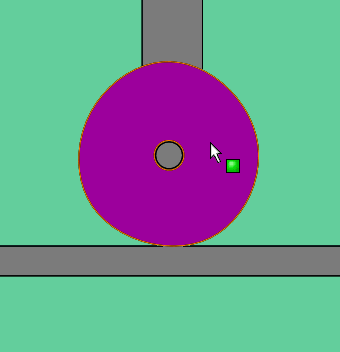

我认为可以用凸轮配合,不知我的理解是否正确。0 P; r- _8 Z5 e. ~; v% m+ d' ]
: U7 |( O; g- t" U5 ~: x
4 P) g% q' z, Q4 u& C* J# @
发表于 2015-11-9 15:13:48 | 显示全部楼层 来自: 中国广东肇庆
flyfishe 发表于 2015-11-9 09:50
. e# b+ C# z0 C4 B5 b1 L0 @示例文件也传上来

* Y0 ~4 P9 Y9 f. D! O  A我重装了系统,还没装2016,你的文件我的2015打不开。
发表于 2015-11-9 15:52:46 | 显示全部楼层 来自: 中国辽宁盘锦
keilei001 发表于 2015-11-9 15:13- l7 q2 F' k# ~% ^* c2 a
我重装了系统,还没装2016,你的文件我的2015打不开。
* r, C- ~' I0 j
他的文件就是凸轮
 楼主| 发表于 2015-11-10 07:56:08 | 显示全部楼层 来自: 中国广东东莞
本帖最后由 flyfishe 于 2015-11-10 07:59 编辑 9 [0 o& T5 G! t6 S; I5 A9 P6 t# I
keilei001 发表于 2015-11-9 15:12" ]: ]2 V1 c) ~; D- X
我认为可以用凸轮配合,不知我的理解是否正确。

7 m& W( I3 F) r0 M大哥你这个是凸轮与我的不同,你加个手柄试试。我的这个零件是一个样条曲线组成的偏心快锁
发表于 2015-11-10 15:11:05 | 显示全部楼层 来自: 中国广东肇庆
flyfishe 发表于 2015-11-10 07:56
+ z8 h- @0 w' g大哥你这个是凸轮与我的不同,你加个手柄试试。我的这个零件是一个样条曲线组成的偏心快锁
" ?  Z7 ?/ }7 D3 e6 @) k3 {: b! R2 v
可以变通一下,用偏心轮的边线和板的边线或辅助线相切。  w! |7 y' C) |2 g
, J+ X; k" o2 t6 P+ `1 l, G
* G3 l0 H# m/ ?+ @+ f8 K0 j
 楼主| 发表于 2015-11-11 11:48:32 | 显示全部楼层 来自: 中国广东东莞
寂静天花板 发表于 2015-11-10 08:030 k4 [7 j& |3 E
仅就箭头所指之处来说,与keilei001 的凸轮没有差别

2 }4 f4 f& ]6 ^) r5 g( y0 I但就是这点差别就不能相切
 楼主| 发表于 2015-11-11 12:03:01 | 显示全部楼层 来自: 中国广东东莞
keilei001 发表于 2015-11-10 15:11
9 e: {1 {/ D0 ?可以变通一下,用偏心轮的边线和板的边线或辅助线相切。

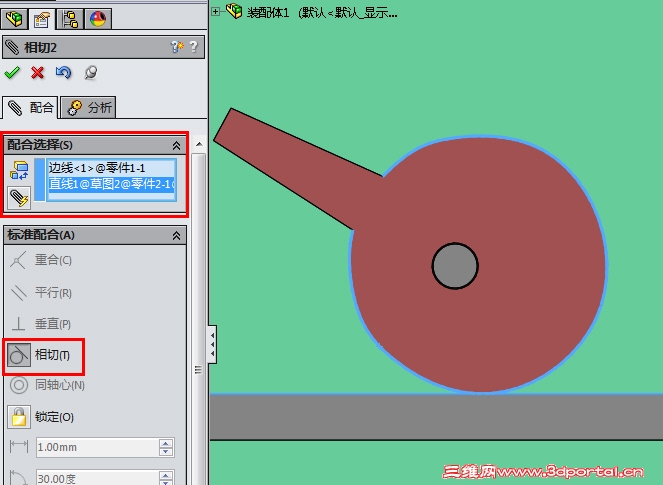

. T0 Y6 O% Y0 l. ^2 g用边线试过可以,但边线不能圆角,试过用辅助线不行,最后用辅助线与点,用路径约束将就
发表于 2015-11-11 12:31:22 | 显示全部楼层 来自: 中国广东肇庆
flyfishe 发表于 2015-11-11 12:03
2 q2 U, [$ B0 I& E用边线试过可以,但边线不能圆角,试过用辅助线不行,最后用辅助线与点,用路径约束将就

7 j3 U2 U- n/ i6 [也可以试试把偏心轮做成多实体的。) p5 T* t! }4 L1 o1 K& c: Q
3 L4 d" O- t3 F" `1 B

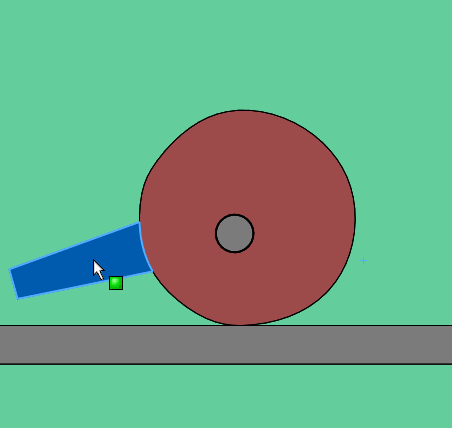

002.gif $ M+ }9 D2 N5 Y! N6 ~
 楼主| 发表于 2015-11-11 14:33:22 | 显示全部楼层 来自: 中国广东东莞
keilei001 发表于 2015-11-11 12:31" D0 L5 i2 w8 i' E+ u  [
也可以试试把偏心轮做成多实体的。

6 O. y+ i9 T( z. w% u  ASW在草图里样条线与直线是可以相切的,而在实体里辅助样条线和直线又不能相切,不知道是为啥子?
 楼主| 发表于 2015-11-12 11:35:35 | 显示全部楼层 来自: 中国广东东莞
寂静天花板 发表于 2015-11-11 18:38( K! d+ ], E( r
一个几何约束,一个装配配合,两个东西,能是一回事吗
6 e' T* I8 ~" _1 c
原理基本一样,如在不同零件上作辅助线,使两辅助线在同一平面,就应该可以作相切配合,为啥子不行呢?
