0 _9 L( g W' g2 s+ J( } 从二维CAD设计到三维CAD设计的升级转变，已成为不少企业在当前市场环境下，增强产品核心竞争力，转型升级的重要途径。在这个转型升级的过渡阶段，企业对设计数据的应用需求大体可分为两类：利用已有的二维数据进行三维产品的设计；在使用三维CAD设计好产品之后，需在二维CAD软件中完美兼容呈现，以便后期指导车间生产，或者对外部进行数据交互。 中望3D作为国内专业高效的CAD/CAM一体化的三维CAD设计软件，能轻松、高效地满足客户在转型升级过程中，数据兼容、交互的需求。现在以二维CAD制作的图纸“Wheel Hub”为例，向大家介绍下中望3D如何实现二维数据与三维数据之间的完美兼容、交互：

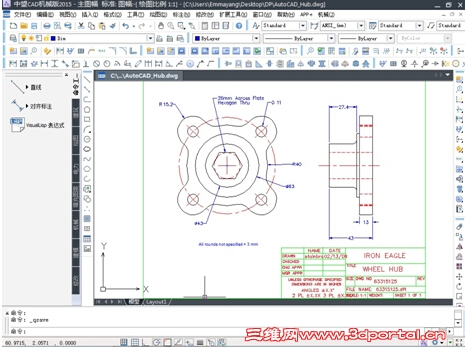

5 F; _' e2 r" q$ _图/“Wheel Hub”的二维图纸
% S: D8 U6 i8 L 第一，基于二维图纸数据，实现准确的三维建模效果 一般在使用二维CAD软件进行设计时，设计师习惯使用“图层管理”对制作的图纸元素进行管理，方便后续设计过程中的操作与调整。 图/二维CAD图层特性管理器设置界面
% p3 e" d: j9 d" D 对此，中望3D在三维建模环境与工程图环境中均具备了图层管理的功能，能很好的满足设计师对图层管理的需要。同时，中望3D还能对二维图纸中原有的图层进行兼容。 图/中望3D中具备图层管理器功能 6 x; |) k( F4 C5 B$ k8 `; A/ {% X

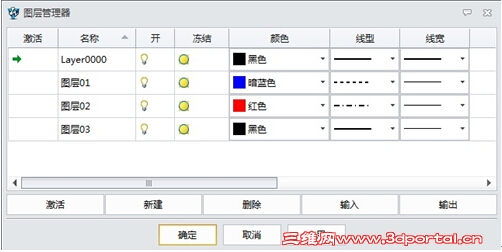

图/中望3D图层管理器设置界面1
' x$ ?' ~4 l5 t4 _8 w2 ^1 g6 y7 R5 Y1 H图/中望3D图层管理器设置界面2 ! e4 _& [& y6 N4 Q5 y% H+ A) X
从以上图层管理器设置界面截图可看出，中望3D的图层管理界面跟二维CAD是非常相似，设计师无需重新适应新的界面，可延续原来的操作习惯直接在中望3D上进行操作。另一方面，中望3D能够准确读取二维图纸中的图层，并且可进行打开、关闭、冻结、新建、删除等一系列操作。

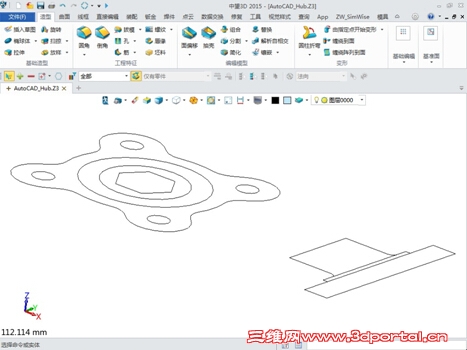

2 {( Y8 ?* B. `6 G2 g. \; K图/用中望3D进行图层操作的结果展示图1 ; n8 ]" C7 H" I

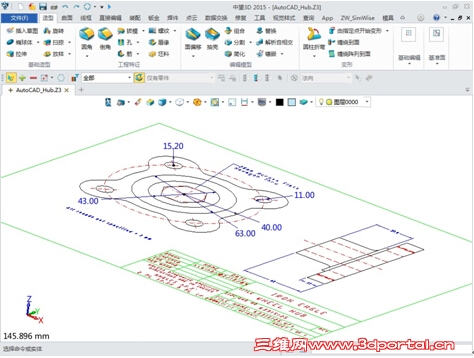

图/用中望3D进行图层操作的结果展示图2

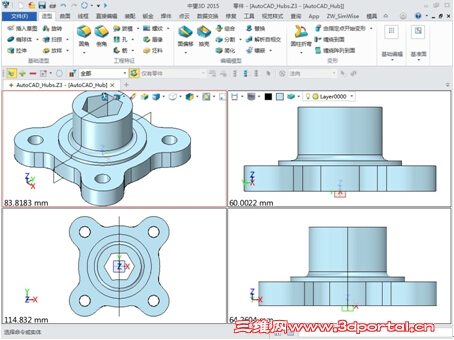

5 R8 H( C$ Q3 G* ~! K 基于前面导入的“WheelHub”二维图纸，用中望3D进行三维建模，建模效果与原来相关的二维设计数据保持完全一致，保证了绘图的准确性。
; i7 l* n, z. D; F' V6 ^" a- U* |图/基于二维图纸数据的建模效果
5 `2 D ?; ?+ _" | 第二，按需导出，三维模型数据快速转化为二维图纸 将三维模型生成后的图纸转换为二维CAD图纸，然后通过CAD软件中进行读取查阅，是很多企业普遍存在的现实需求。中望3D也提供了相应的导出功能，全面支持DWG、DXF等常见二维图纸格式，而在导出时，还完美兼容各种二维CAD版本。设计师可根据实际需要对输出的版本进行选择，并对所导出的图纸的信息进行个性化处理。
. Q& K& I. N4 _, B( X% W; Q9 T8 X" k8 Q' P7 Z3 h$ b) Z

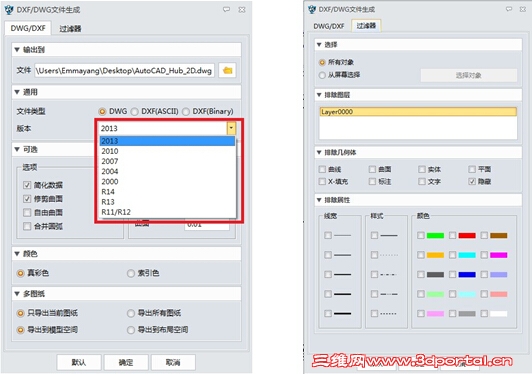

图/中望3D导出二维图纸操作界面 2 H) d' y" _) c% j* u% M8 I
小结：中望3D的超强兼容性，能完美支持二维CAD与三维CAD数据之间双向交互。与此同时，在数据交互过程中，中望3D的操作界面、流程等与主流的二维CAD软件相对一致，使设计师们在使用中望3D时，能快速掌握操作方法，有效提高工作效率，更好地进行内外部的交流与协作。
