请问天圆地方不用钣金怎么画

何笑我 · 发表于 2015-10-8 11:30:50

您需要登录才可以下载或查看，没有帐号？注册

x

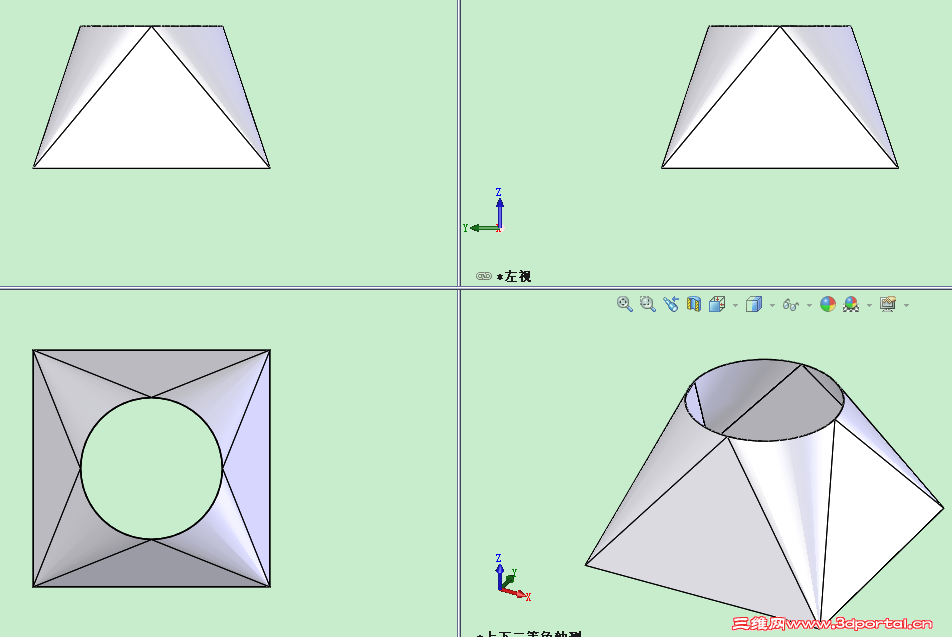

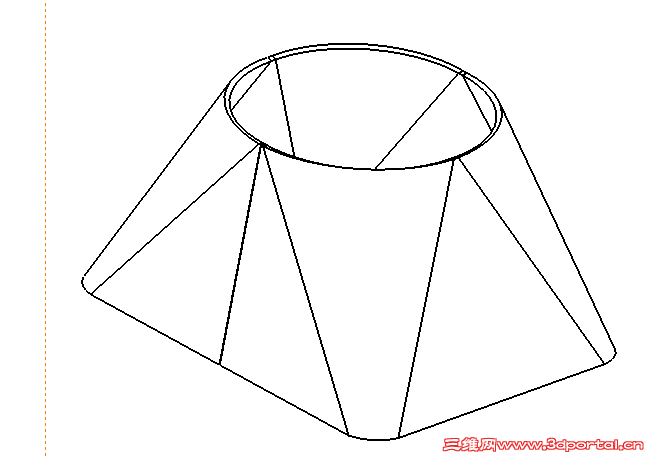

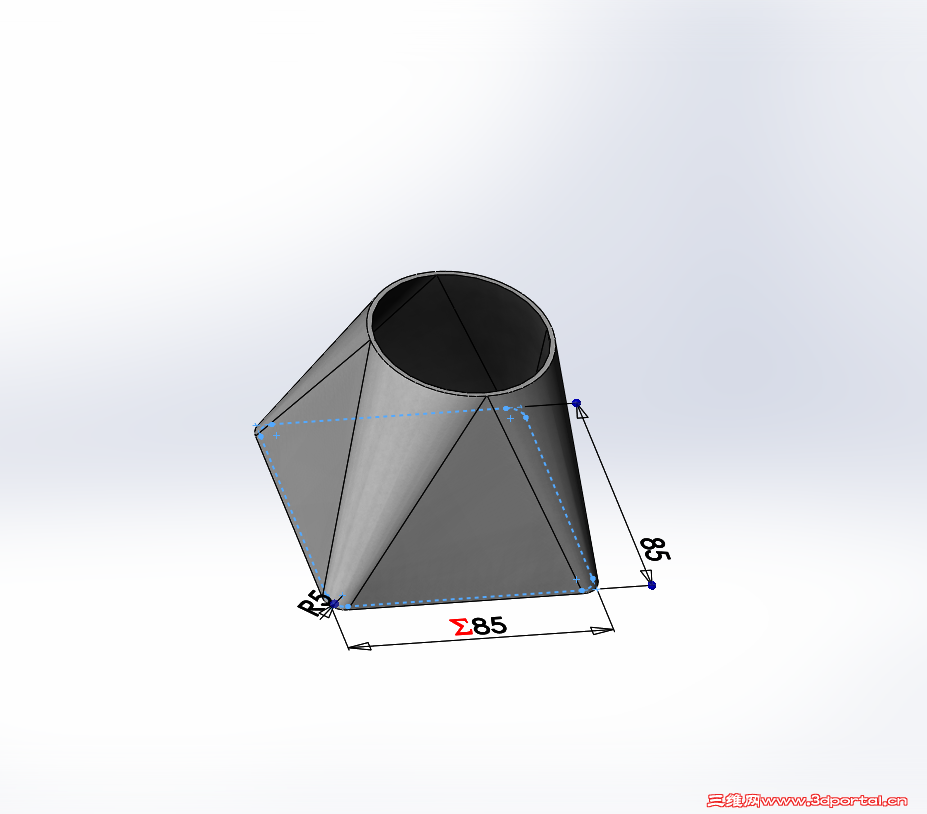

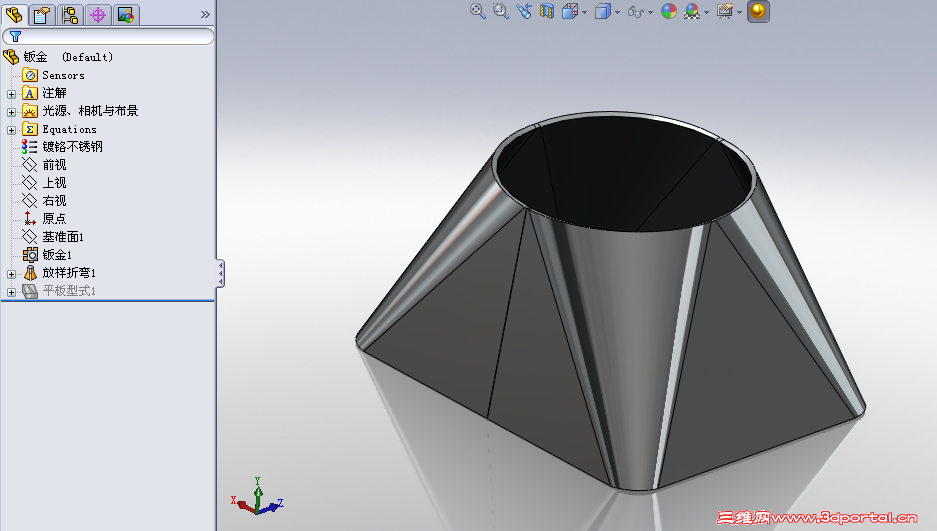

如图，这种三角形是平面的天圆地方不用钣金的话怎么画，能不能直接放样出来，我要画一个示意图，如果用钣金画的话，中间会有一条缝，影响美观。谢谢各位。

啥都没准 · 发表于 2015-10-8 11:54:50

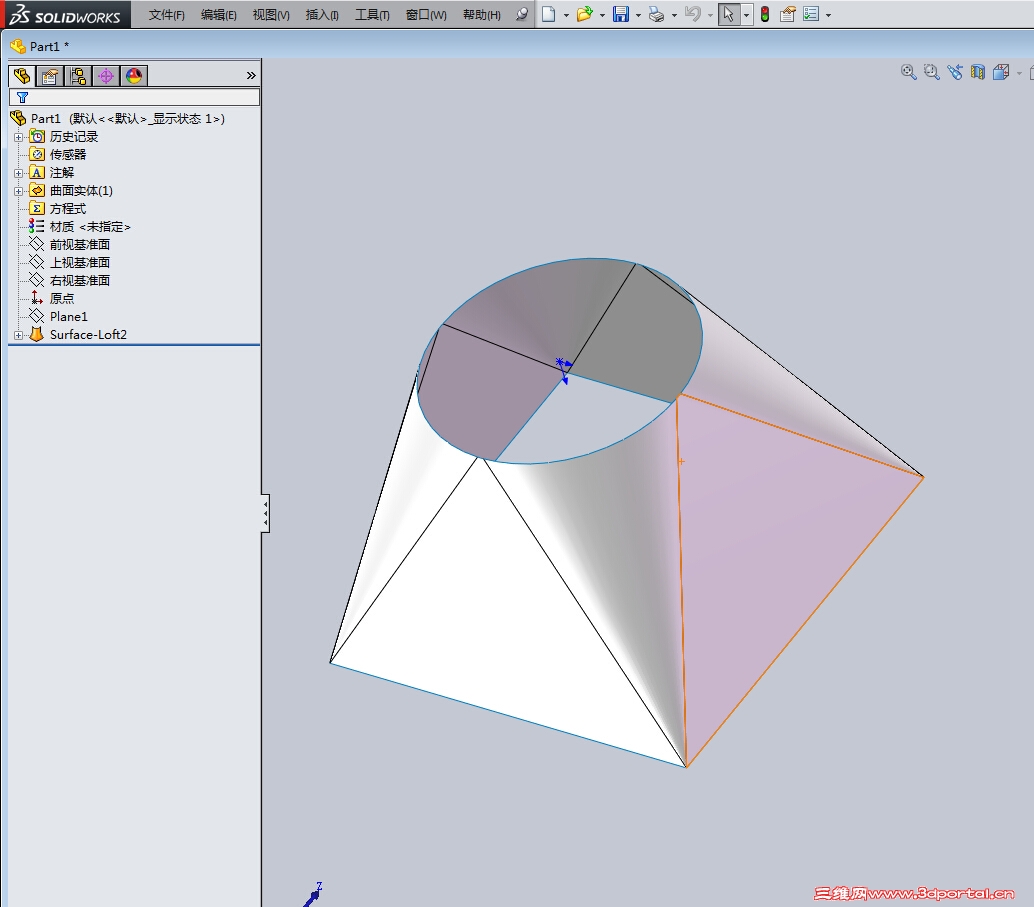

曲面加厚，或者放样薄壁……

何笑我 · 发表于 2015-10-8 13:11:34

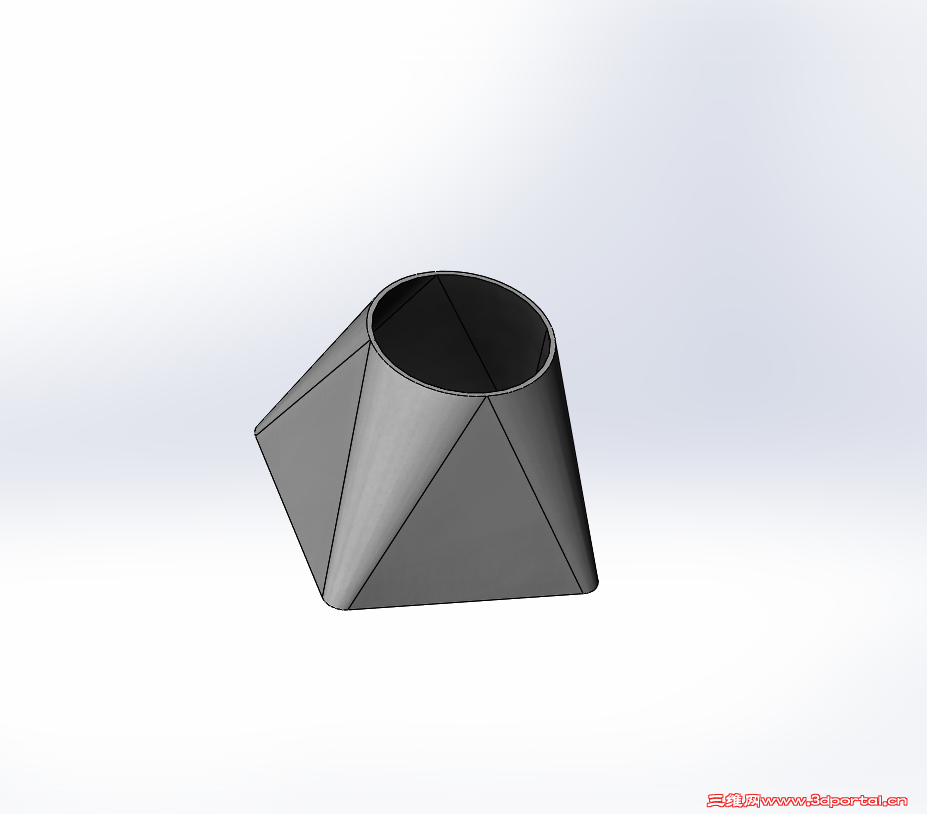

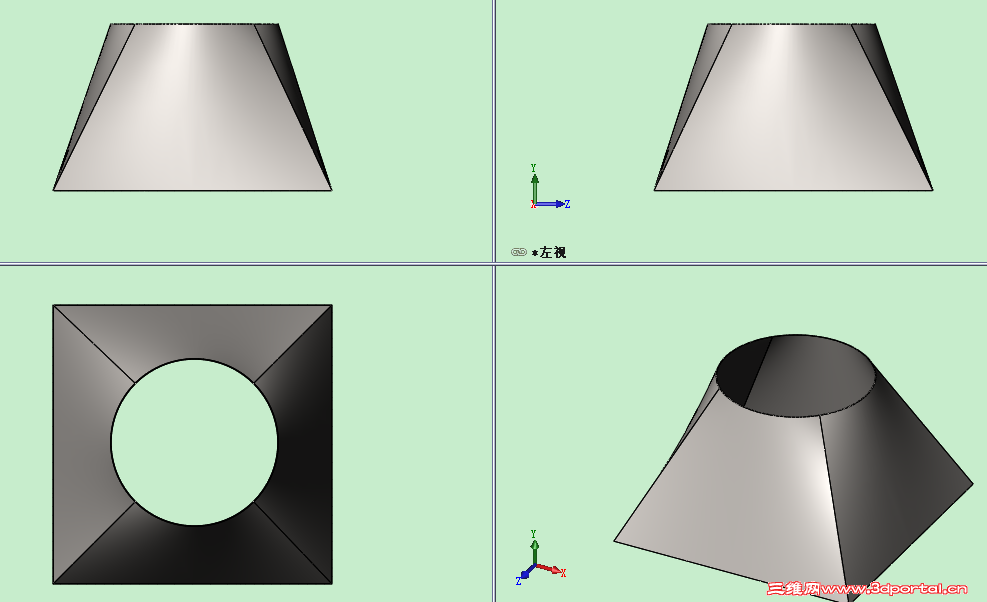

谢谢您的回答，我放样薄壁出来的一直是这个效果，不知道您是怎么设置的。。

hero522 · 发表于 2015-10-8 15:55:49

wzj_711 · 发表于 2015-10-8 19:57:44

本帖最后由 wzj_711 于 2015-10-8 20:10 编辑

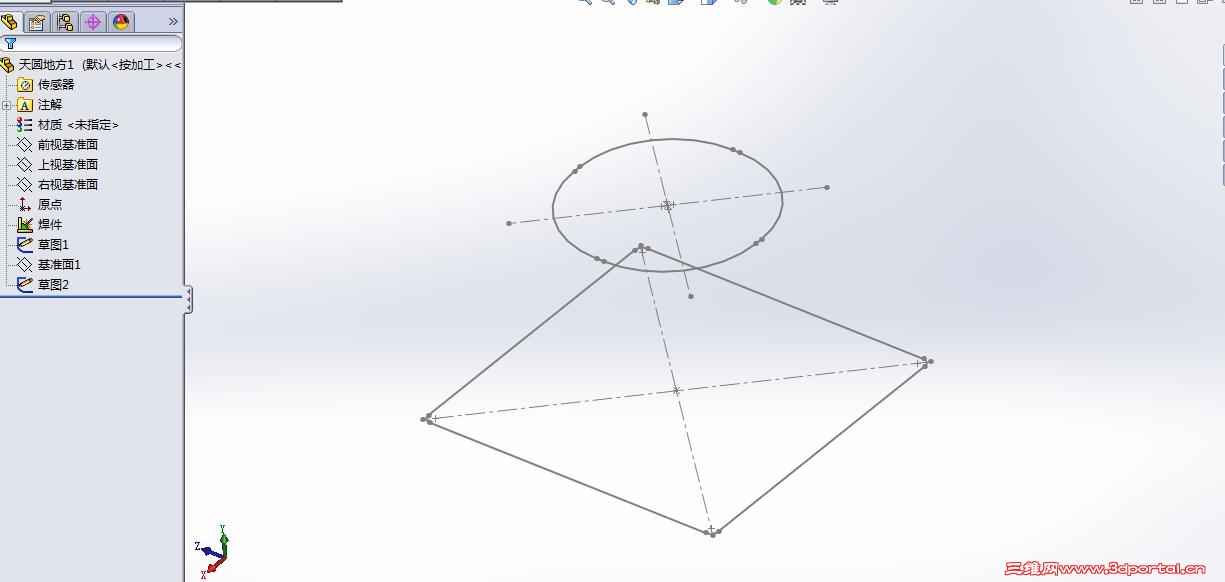

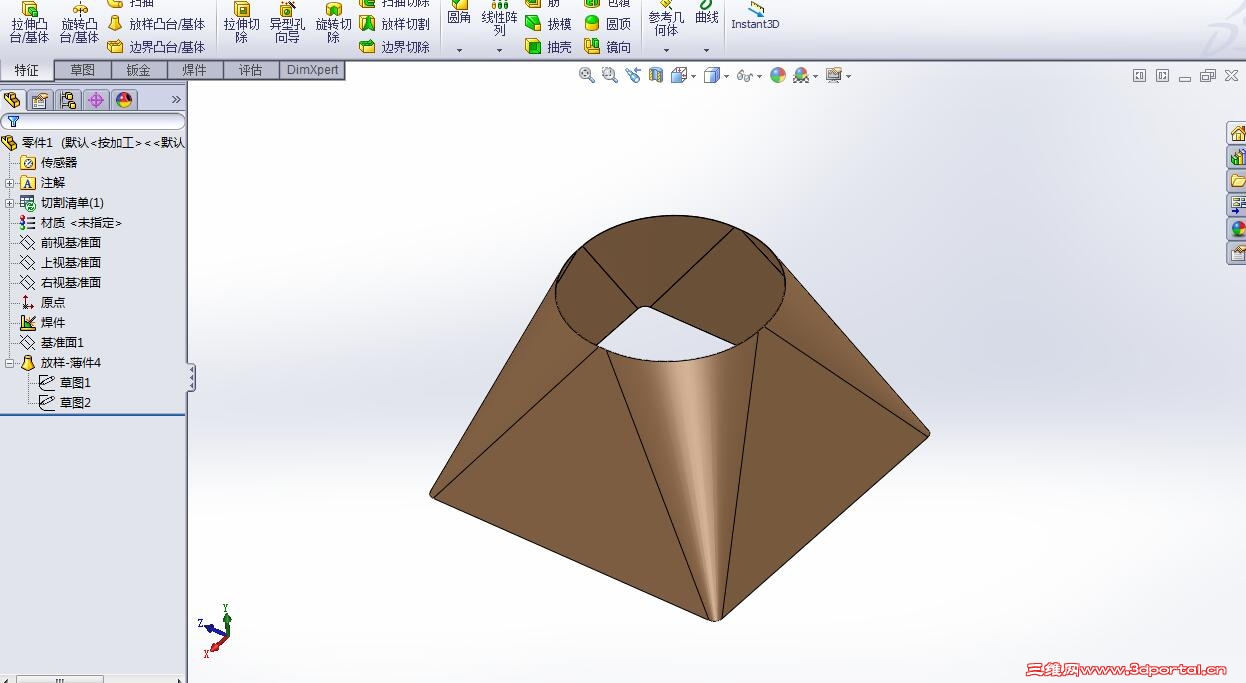

两个单独的矩形草图，圆口一面的方形草图四个角添加接近半径的圆角，方口一面草图四个角倒个小圆角，然后放样就行了，这个方法应该是最快捷最接近实际加工的 QQ截图20151008200721.jpg

如果放样提示有问题，就调整两个草图中圆角的大小就行了

何笑我 · 发表于 2015-10-9 08:41:43

本帖最后由何笑我于 2015-10-9 09:10 编辑

hero522 发表于 2015-10-8 15:55

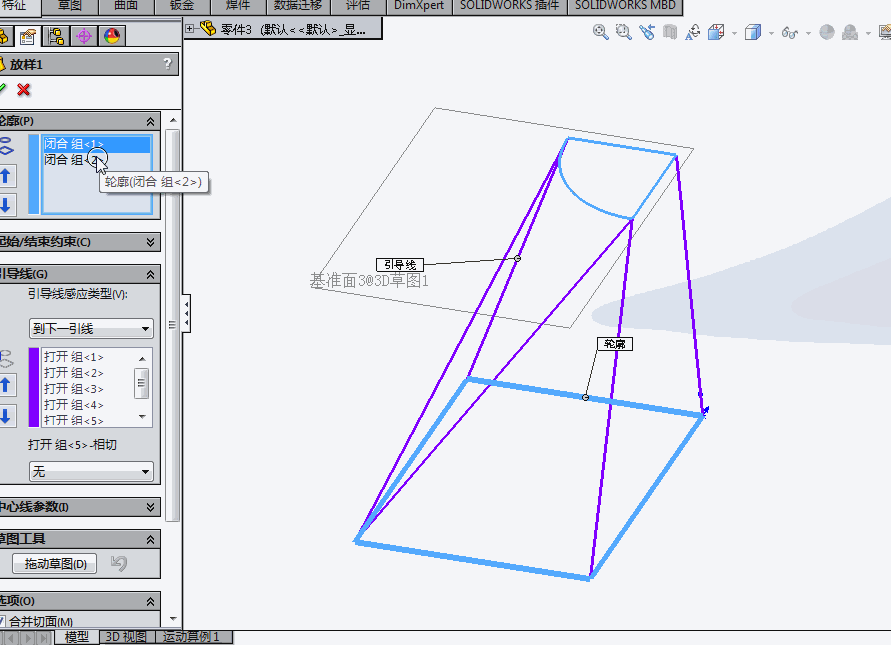

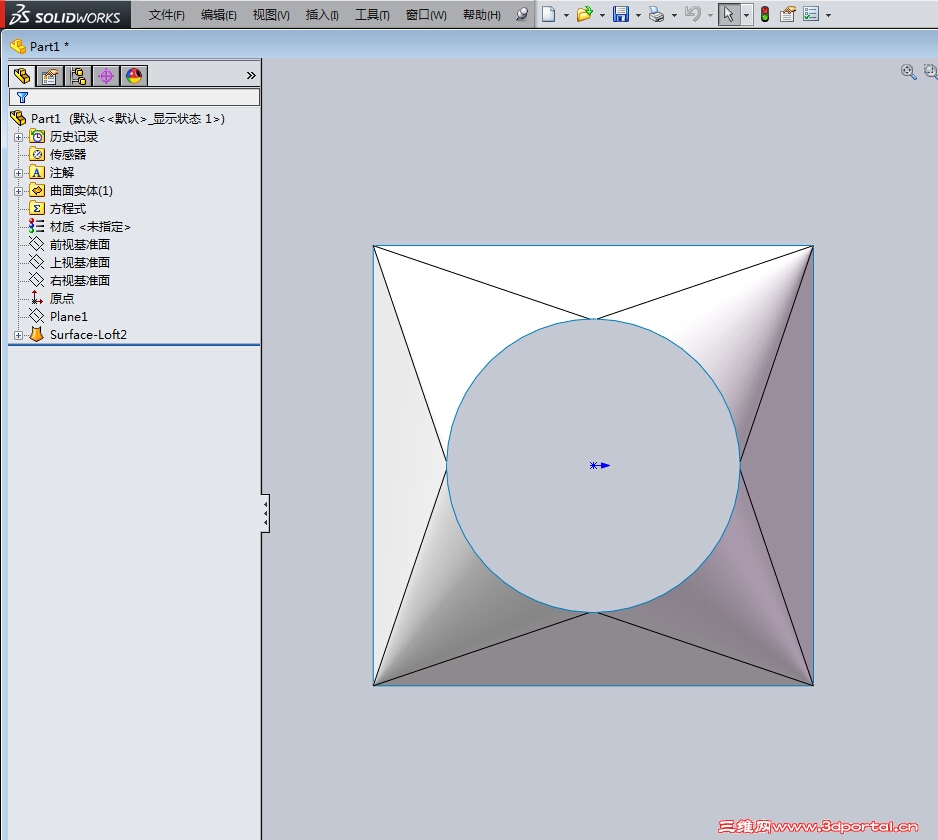

谢谢，我也试了用3D草图，不知道为什么放样时总是失败，原来下面必须加圆角啊

何笑我 · 发表于 2015-10-9 08:43:37

本帖最后由何笑我于 2015-10-9 09:10 编辑

wzj_711 发表于 2015-10-8 19:57
( p. L' |8 f) g% [, a" F9 Y两个单独的矩形草图，圆口一面的方形草图四个角添加接近半径的圆角，方口一面草图四个角倒个小圆角，然后放 ...

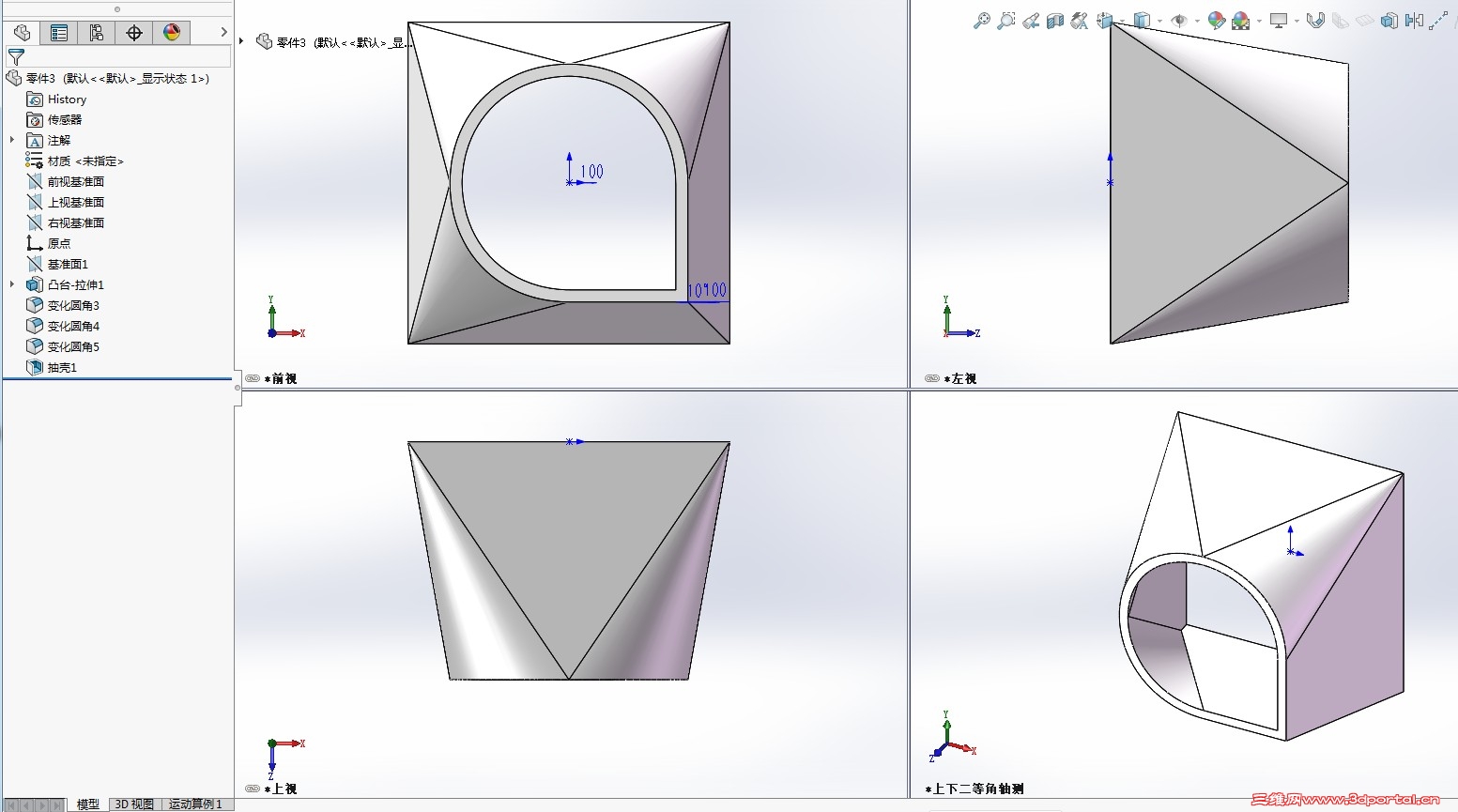

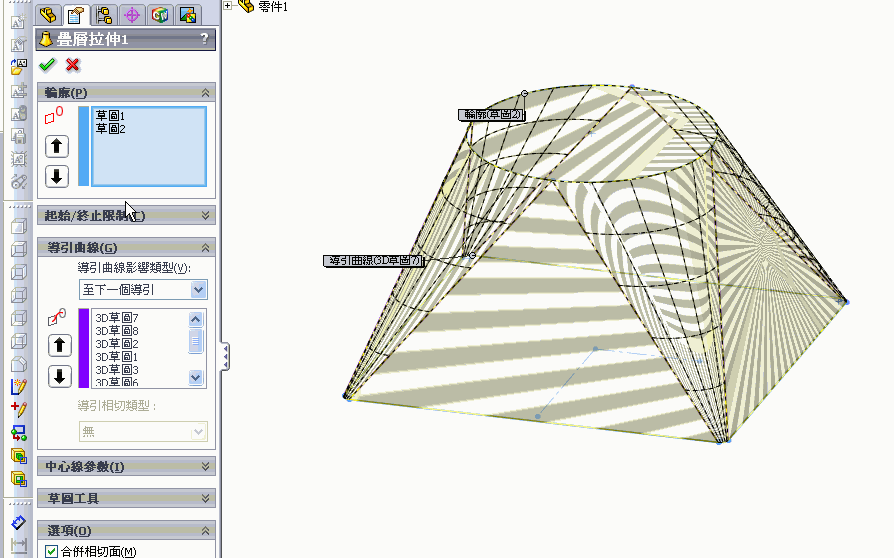

这样确实是能出来，就是那个圆中间的线段不能设的太短，我试了一下，340的正方形，圆角最大到165就不行了，不知道为什么，拉曲面都不行，更别说放样了，还是决定用8条引导线吧

lhl2008 · 发表于 2015-10-9 11:44:43

做一个1/4的。

wxm0615 · 发表于 2015-10-10 13:21:59

我想问一下，这种你不用钣金放样的话，下料图你咋出？

wzj_711 · 发表于 2015-10-10 18:47:37

实际加工，圆口就是多边形

何笑我 · 发表于 2015-10-12 14:49:15

唉，服了，难道我的帖子很难懂吗，自认为我已经说明了两点了，第一，示意图，第二，美观。怎么样看起来比较美观呢，有时候必须牺牲掉真实，谢谢

lyh020209 · 发表于 2015-10-23 14:34:25

呵呵既然是钣金件，就用钣金建模不是很好？哪天需要展开不是能得用？

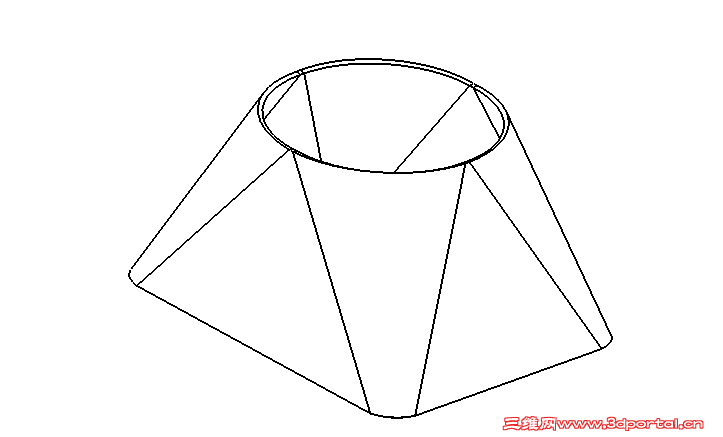

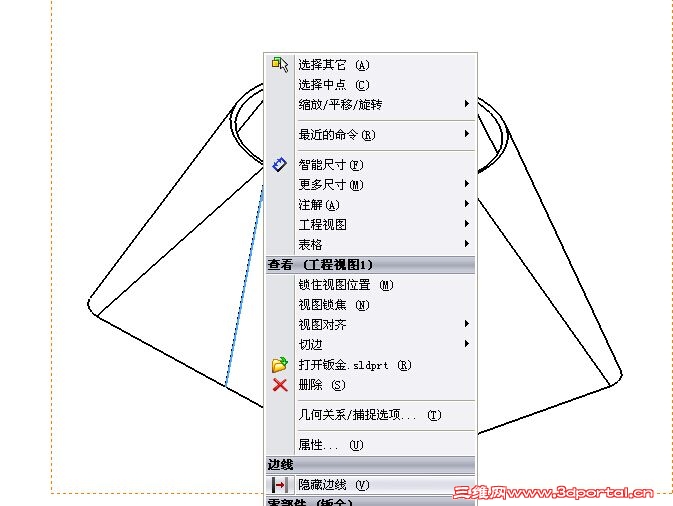

至于做文档嫌那道切口影响美观，可以变通下，右键-“隐藏边线”就好了，切口做小点，缺口可以忽略的
如图

何笑我 · 发表于 2015-10-26 11:09:12

lyh020209 发表于 2015-10-23 14:34
$ K& V! @) U. x2 ]: l9 x! X9 b呵呵既然是钣金件，就用钣金建模不是很好？哪天需要展开不是能得用？
: T4 J4 D8 z6 \* c) ?& |5 j至于做文档嫌那道切口影响美观，可 ...

问题在动画里隐藏不了这个线啊。。。工程图里倒是好办，直接让他们看不见这面就可以了

阿帕奇 · 发表于 2015-10-27 08:10:07

何笑我发表于 2015-10-26 11:09
0 S( j6 n: N1 I" X. \: {0 ^问题在动画里隐藏不了这个线啊。。。工程图里倒是好办，直接让他们看不见这面就可以了

难道搞技术的要去看不切实际的东西？我是醉了

zyf269 · 发表于 2015-10-27 15:09:02

简单图形复杂化来打发时间的好方法之一

何笑我 · 发表于 2015-10-28 16:13:44

阿帕奇发表于 2015-10-27 08:10
+ h9 b* ?% a# i& H) \7 G3 A难道搞技术的要去看不切实际的东西？我是醉了

满足客户需求才是发展的根本，技术毕竟只是为满足市场需求而存在的，我们终归不是搞科研的~~~

阿帕奇 · 发表于 2015-10-29 09:13:55

何笑我发表于 2015-10-28 16:137 h. l* R3 m; r5 {$ t
满足客户需求才是发展的根本，技术毕竟只是为满足市场需求而存在的，我们终归不是搞科研的~~~

技术实现不了的，我们如何去满足客户？

何笑我 · 发表于 2015-11-4 10:05:37

阿帕奇发表于 2015-10-29 09:13
% V+ v; U' ]& s1 _; U+ z技术实现不了的，我们如何去满足客户？

别人做不到的，这叫市场，做到了，你就是龙头，贝尔之前，谁相信远距离实时通话？

tsltlz · 发表于 2015-11-4 22:57:23

阿帕奇 · 发表于 2015-11-5 08:23:34

何笑我发表于 2015-10-28 16:13
, ~: {$ u; g, J, Z, d3 f1 A: {满足客户需求才是发展的根本，技术毕竟只是为满足市场需求而存在的，我们终归不是搞科研的~~~

道理是对，但是在真理面前道理还是道理啊
好像这件事在这个工艺条件下就是定论了吧

binghai05 · 发表于 2015-11-5 15:41:31

何笑我发表于 2015-10-8 13:11
- Q5 K0 [+ n; `5 z4 U5 j" b: C谢谢您的回答，我放样薄壁出来的一直是这个效果，不知道您是怎么设置的。。

你没有画圆角的原因

spinachchang · 发表于 2015-11-5 17:58:53

大家都是好学上进的小伙伴~

骚丽的蜗壳丝 · 发表于 2015-11-10 13:24:33

楼主要先明白自己的目的，要出展开图还是要外形，
有时候两者有矛盾的，并非所有造型SW都可以做出来，
而且并非所有造型SW做出来都符合实际
