elecworksTM 使用技巧：如何创建电缆接线图符号

背景介绍

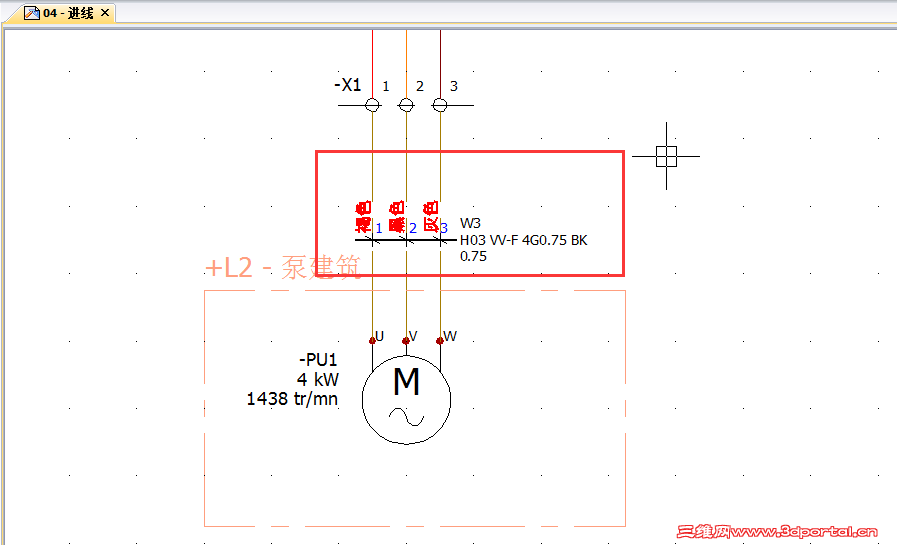

很多人在使用elecworks中都会遇到一个头疼的问题：原理图中如何表达电缆的图形。实际上这个问题使用接线图就非常方便解决。通过电缆接线图符号，不仅可以显示电缆的信息，还可以显示电缆芯的内部数据。

1 O7 n8 M! c0 E* E

. z. _- N/ t) _7 y$ J" v" U) X6 ]

操作过程

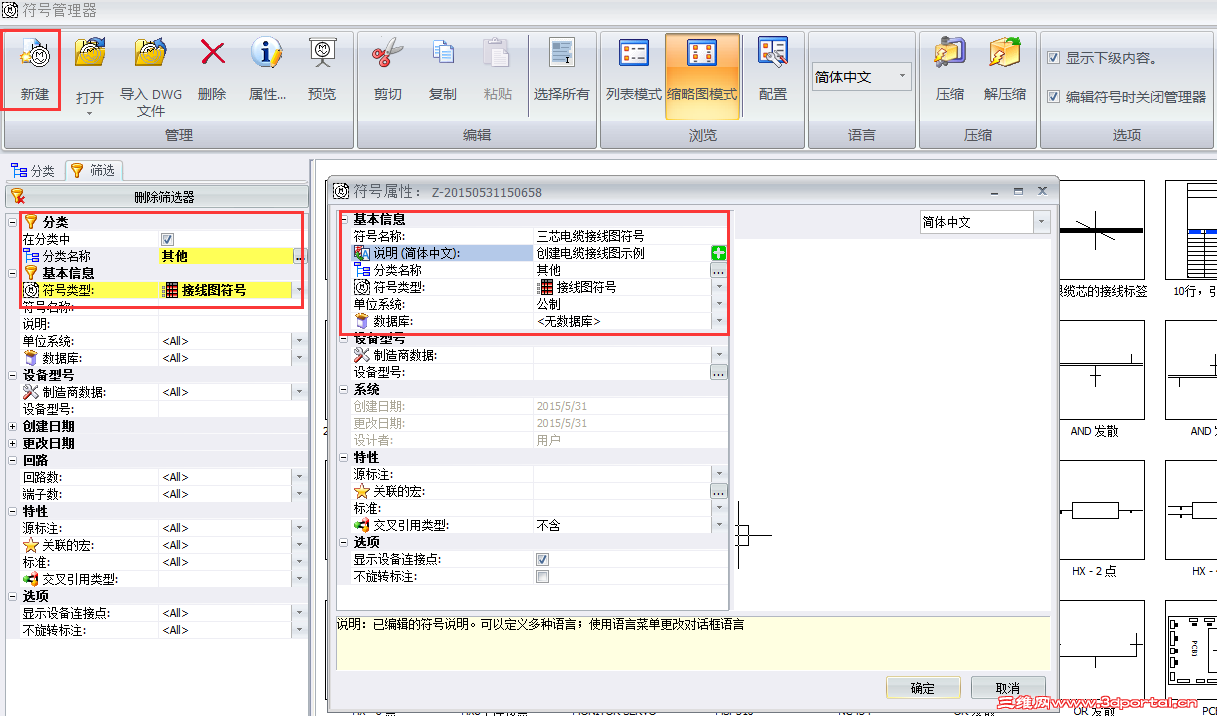

打开【数据库】中的【符号管理器】，在【筛选】导航栏中分类名称选择“其他”，符号类型选择“接线图符号”；点击【新建】，弹出【符号属性框】后，填写相关的符号属性，包括符号名称，说名等信息；点击【确定】，即可看见所新建的接线图符号。

1 W9 _. o' ]# g4 }% j

l  绘制电缆接线图符号外形

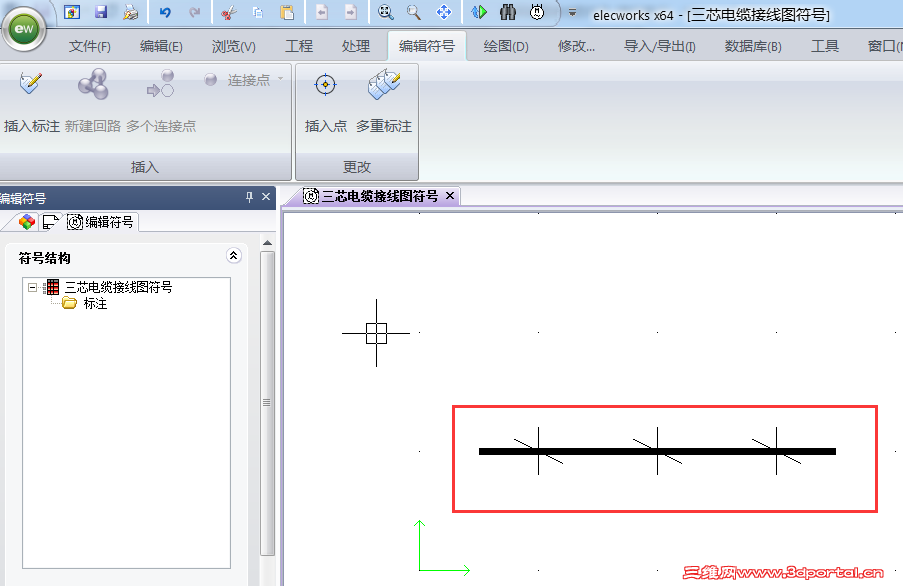

双击新建的接线图符号，进入符号编辑界面，绘制接线图符号外形。如下图所示：

注意连接点间的距离为5。

l  添加电缆接线图符号变量

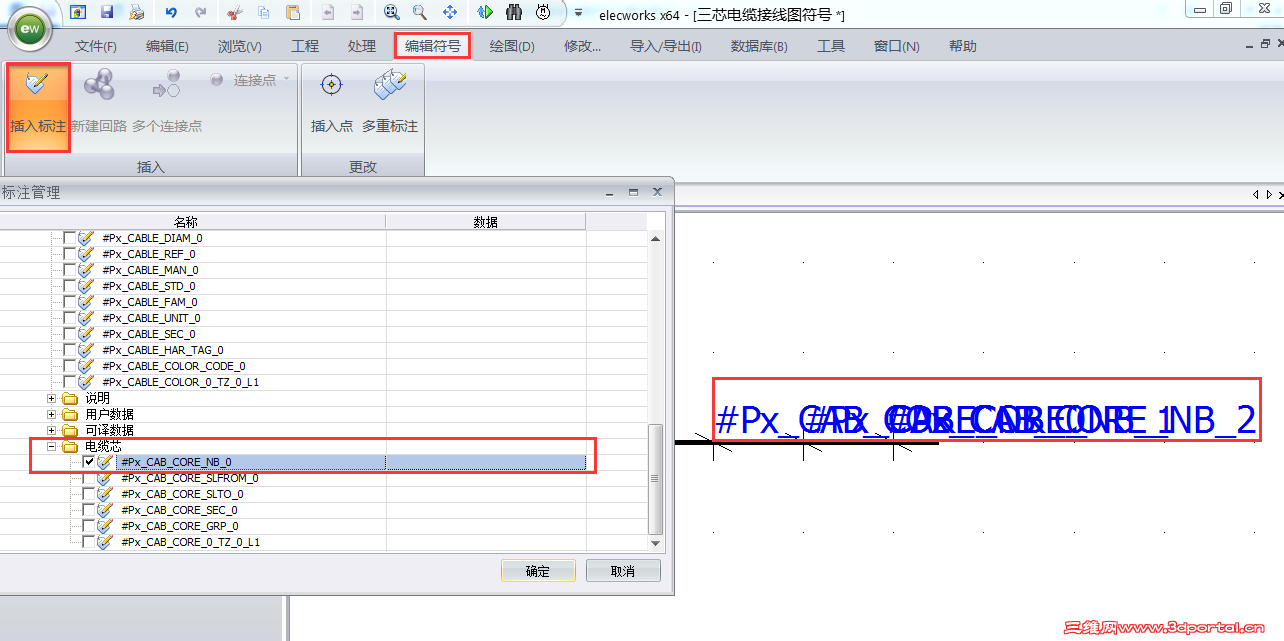

添加电缆芯标号变量。在【插入标注】中选择电缆芯标号变量，拖拽至电缆接线图符号中的合适位置。如下图所示：

' \" y. m  V# A4 h) D3 ?/ V

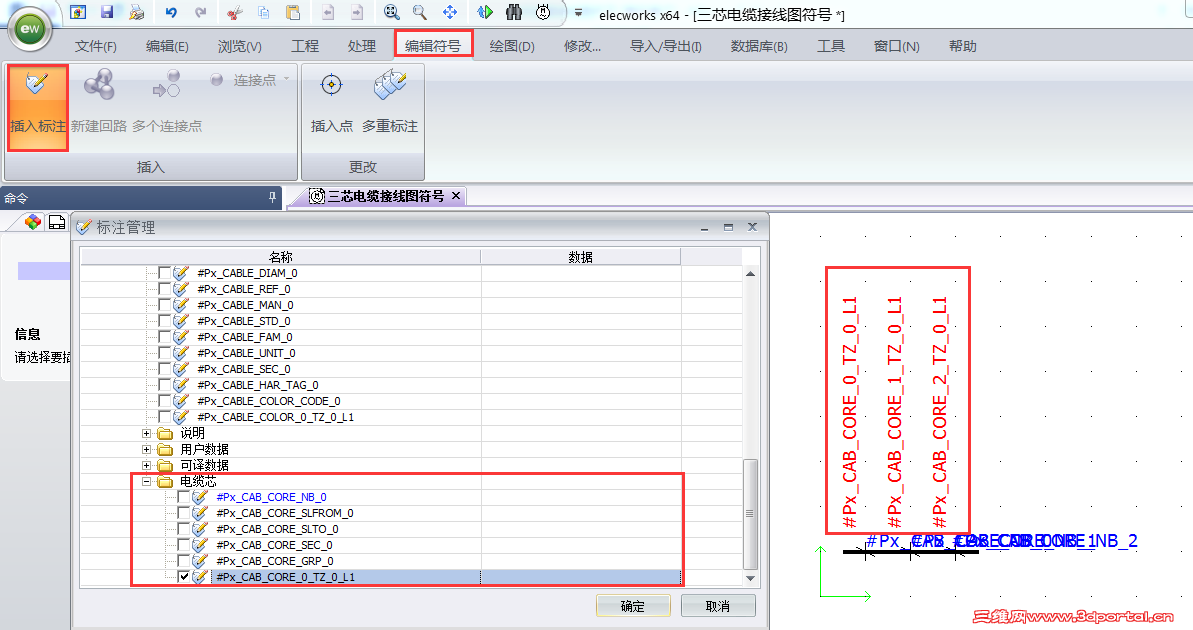

添加电缆芯颜色变量。在【插入标注】中选择电缆芯颜色变量，添加到电缆接线图符号中。如下图所示：

' _! e& ~  I3 x% `! j4 X  X

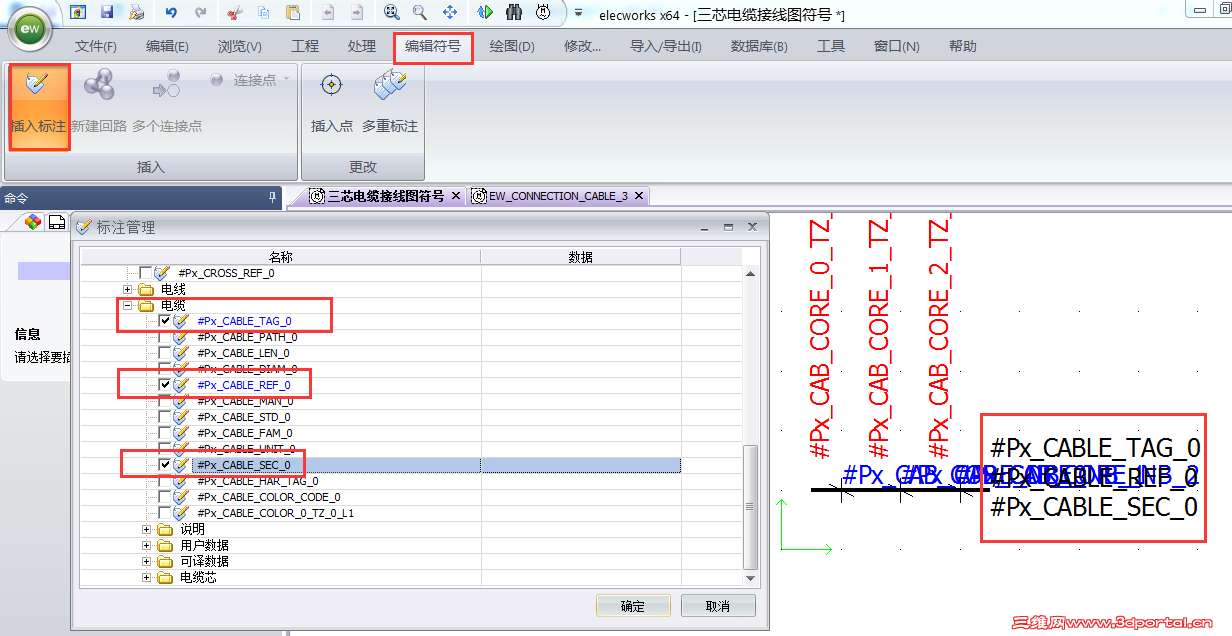

添加电缆标注变量，电缆型号变量及电缆截面积变量。在【插入标注】中依次选择如下图所示的三个对应变量，拖拽至电缆接线图符号中。

- X) |+ Y  @2 p$ X' f" Q

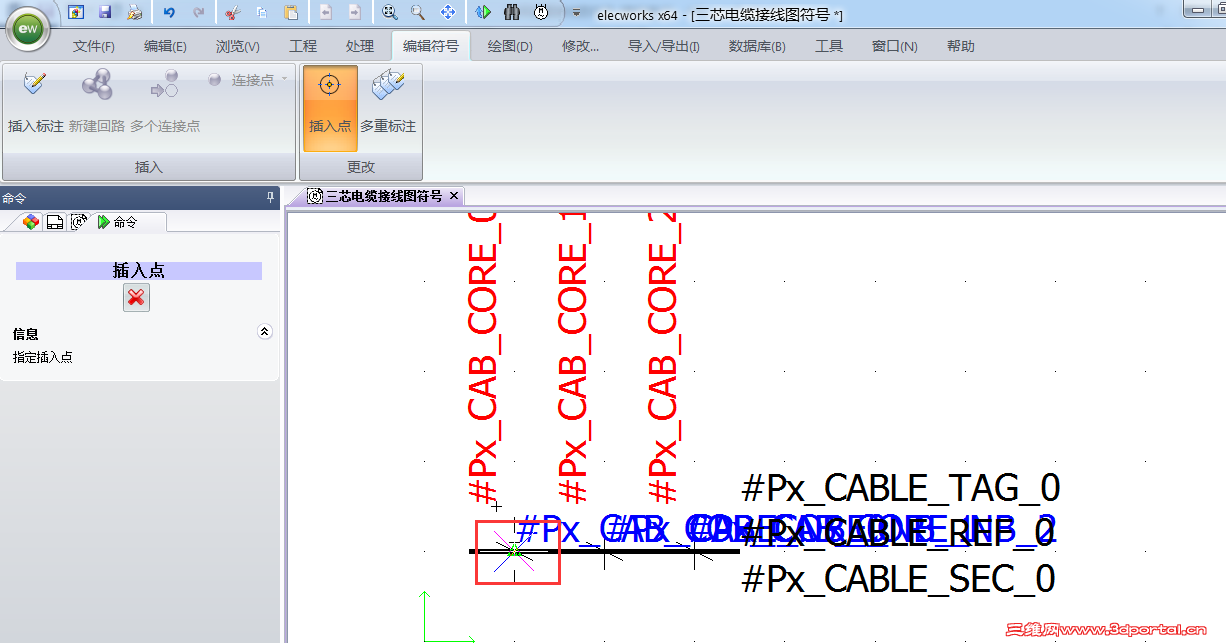

     添加插入点。在【编辑符号】中选择【插入点】，将插入点放置在第一个连接点处。如下图所示：

; l& u+ x7 ]  D# n" \' h9 m) Z

完成以上步骤后点击【保存】即可完成电缆接线图符号创建。

总结优点

电缆接线图符号用于对电缆进行标注，能够详细全面的展现电缆芯的属性，包括电缆芯号，电缆芯颜色，电缆标注，电缆型号，电缆截面积等。
