机械CAD绘图如何巧用图幅设置提升效率

goto3d

本文关键词：CAD 图幅 中望CAD机械版 绘图比例

使用CAD软件绘制图纸之前需要先确定图幅。除了根据要求选择不同的标准和图幅外，设计师还可能需同时绘制特殊图幅的图纸。而CAD平台需在不同图纸中切换，无形中降低了绘图效率。况且每个公司所需要的标题栏与明细表各式各样，手动修改这些内容，工作量巨大。

有什么方法可以让每个图幅有各自的绘图比例和标准，能支持多个图幅便捷对比浏览又不影响各个图幅的内部信息呢？其实，使用中望CAD机械版的图幅设置功能，这些问题就都迎刃而解，绘图效率也会成倍提高。

Step 1：

打开中望CAD机械版软件，点击菜单栏中【机械】——【图纸】——【图幅设置】（或输入命令：TF），弹出图幅设置对话框。

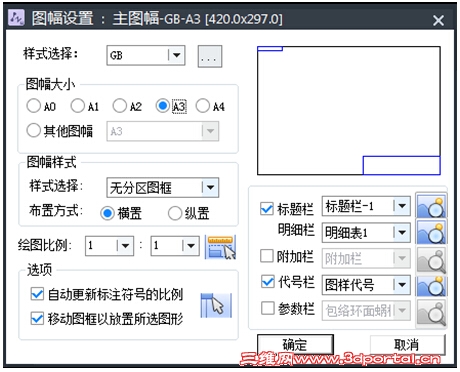

图/中望CAD机械版图幅设置对话框

Step 2：

根据需求，选择样式、图幅及绘图比例

    图幅尺寸不仅列举各种符合我国机械制图标准的常见的图纸大小，设计师也可自主选择其他不常见纸张尺寸。此外，图框的布置方式及绘图比例也都有多种选项可快速修改选择。

图/中望CAD机械版提供各种常见图幅

Step 3：

根据需求选择标题栏、明细栏、附加栏、代号栏和参数栏

- F! Z: E" `) e: W, q4 o6 b! V

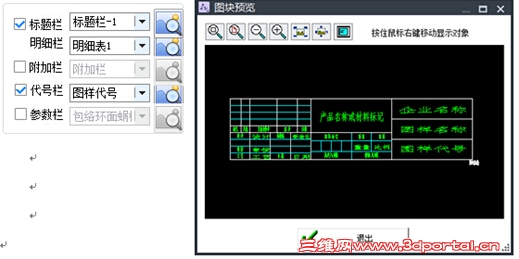

图/中望CAD机械版支持标题栏预览

中望CAD机械版的标题栏与明细表的选项更加多样化和人性化，设计师甚至可以做出专门针对公司使用的指定数据与展现形式，从而节省了大量时间，并且在选择标题栏时，可以点击http://file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtml1/07/clip_image008.jpg，对图块进行预览。

此外，设计师使用中望CAD机械版还可在同一个绘图环境中绘制多个不同标准、不同比例的图幅，绘图效率大大增加。通过菜单栏中【机械】—【图纸】—【多图幅设置】或输入命令“TF2”即可调用该功能。实际效果如下图所示：

5 t; J. R, k% r

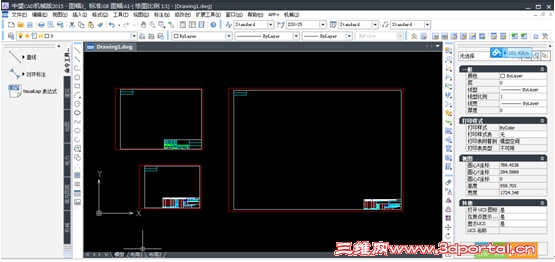

图/中望CAD机械版绘制多图幅图纸

小结：在机械绘图中，只有将图幅设置到符合企业规范要求之后才能进行真正的产品设计。中望CAD机械版不仅能让设计师根据需求选择图幅，并且可以在同一个绘图环境中绘制多个不同标准、比例的图幅，使CAD绘图效率大幅度提高。

中望CAD机械版2015免费下载：http://www.zwcad.com/product/mech.html
