[CAD/实例解析] 三维CAD实例教程:巧用中望3D扫掠功能绘制异形弹簧

[复制链接]
发表于 2015-7-28 15:27:53 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本文关键词:三维cad  中望3D   弹簧  扫掠

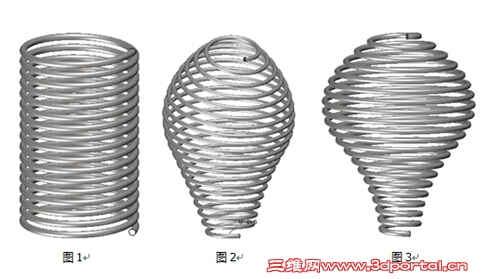

常见的弹簧是圆柱形(如图1)的,三维CAD设计师使用3D软件很容易就能做出效果图。而一些异形的弹簧(如图2/图3),其实只要巧用扫掠功能,也是可以是轻松实现的。
1.jpg 8 D* k4 [5 X7 z/ h2 s: A3 H* m4 r2 w$ a
' _1 S7 @0 n0 S' Y. d
下面我们来看看国产三维CAD软件中望3D是怎样快速实现异形弹簧的创建的:
步骤1.使用草图功能分别创建扫掠路径和轮廓两个草图。扫掠路径草图,形状和尺寸按实际尺寸要求去规定。
2.png 8 b' M; T, E" e5 L* d) S
3 ^( u/ B6 o* D$ t) u! u

0 F. ~! g& A- x& M* S# C/ U

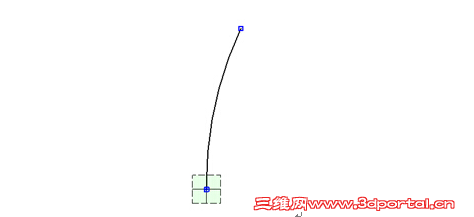

图/扫掠路径草图
3.png 5 F" f0 t; n- |3 Q9 g/ H6 W

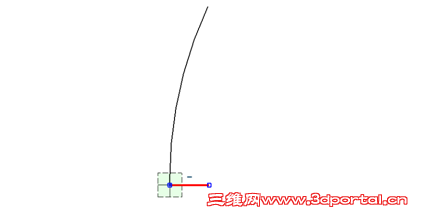

/红色线段为轮廓草图

2 j7 t0 z3 R+ t  [# d( {! X& u, Q% h3 Y1 ?: C6 c$ R, A* U% M
10.png 7 n6 _* j2 }  F8 X
步骤2.完成草图创建后,使用扫掠功能[img=28,40][/img]扫出异形螺旋线。

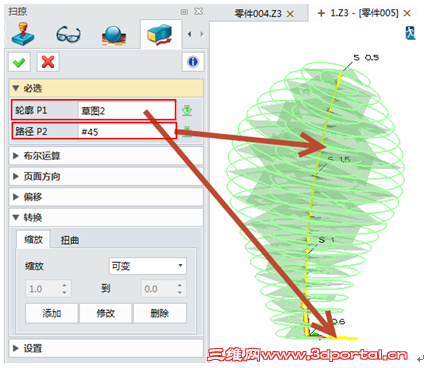

a.分别对应选择两个草图,轮廓选项选择轮廓草图,路径选项选择路径草图。
* R. L' b+ \1 o& R5 m

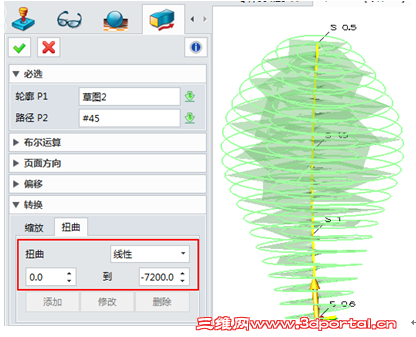

b.转换设置里,设计扭曲选项,选择线性,变化值按下图设置,输入数值就是总度数,除以360就是螺旋圈数。
+ h: o% F: Y2 N2 X& |4 k  `6 S

- r$ A( s* Y4 N0 j9 m

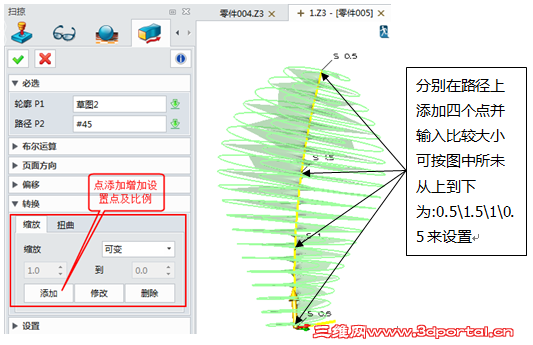

c.转换设置项里切换到缩放选项,缩放类型选择可变,点添加分别在路径上选择几个线上点并输入对应的比例来调节螺旋的大小,比例就是在轮廓草图的基础上做的比例调整。
8 `% G; g! X/ W& ?+ Q/ m9 x
% D: ~* v) |/ m
0 ?9 c9 t# y: i- |- s/ A

* a- }& Z: v7 {/ G$ m

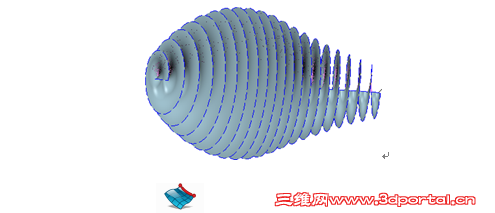

按照上面步骤设置完成后,得到的效果如下:
1 W: u4 b  w# ?4 w1 Y

% ?$ g0 G) [# [4 R! H$ t

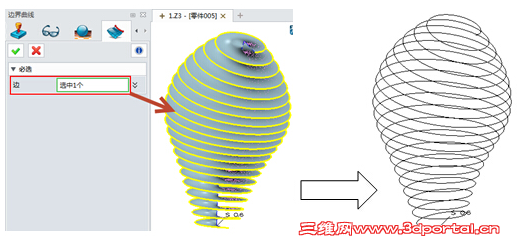

步骤3.使用线框模块的 11.png 功能抽取螺旋线。
) H% m' y( i6 D2 c0 g. Q2 c5 v% O
* E) S* e! _4 v* Z

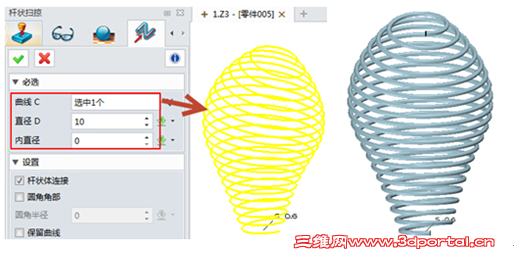

步骤4.使用杆状扫掠 12.png 功能快速生成弹簧。
5 o/ S7 g: {; S" ^& d6 @

* ]0 W6 L) V2 k. B- \' }3 U
通过上面的方法,三维CAD设计师可以快速设计出异形弹簧的效果图。可以做到更多形状的,更多变化的异形弹簧。中望3D的扫掠功能非常强大,加上参数化的设置,可以绘制出很多形状特别的螺旋状实体。

& s8 O" e+ T7 C9 D
三维设计软件中望3d免费下载:http://www.zw3d.com.cn/product-58-1.html
