[求助] 钣金相邻边没有间隙,该怎么处理?

[复制链接]
发表于 2015-7-13 15:41:43 | 显示全部楼层 |阅读模式 来自: 中国广东广州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

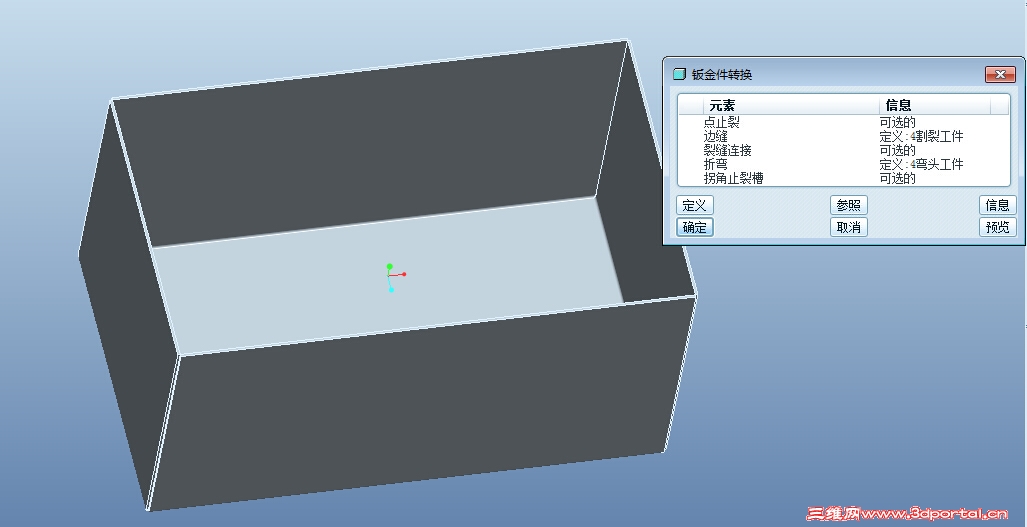

: p+ D9 i8 C+ X3 E& \$ ^1 X! A如图是使用拉伸实体后使用壳工具转换为钣金的1 H9 e2 t7 p& D+ L

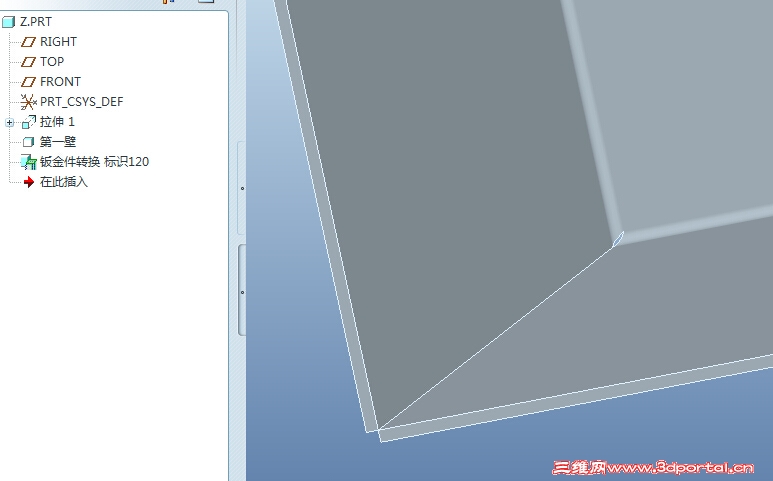

$ A2 e- J6 Z* t# A: r5 l, g5 X然后这两个相邻边紧贴在一起。在proe中没关系,照样可以展开,但是一旦转换为stp传给厂家后,厂家用其他软件就没办法展开了2 Q5 _& ~1 P, k# ^2 D/ o
我记得solidworks中是有办法处理出一个间隙的,不知proe中有没有办法?
/ M) m" o0 p3 j* X8 x" \! O( u0 C
发表于 2015-7-14 07:47:35 | 显示全部楼层 来自: 中国江苏
stp把信息都过滤了+ B8 e# p$ v) {; Z1 A& x
发表于 2015-8-14 20:48:09 | 显示全部楼层 来自: 中国江苏苏州
一般不同三维软件文件打开特征都无法显示。
 楼主| 发表于 2015-8-17 17:22:29 | 显示全部楼层 来自: 中国广东广州
楼上的都没理解我的意思。我的意思是proe里能不能在折边之间留出间隙,像sw那样。只要留出了间隙,转成stp后,在其他软件里打开,也可以转换成钣金零件从而方便的展开
