如何计算“加强筋”的总长度？

不靠谱的江静

7 r- D5 C# @8 u焊接的箱体和管道外壁一般都有加强筋覆盖，但这些加强筋形状、长度都不一样，现实加工中一般不给这些筋板出单独的图纸，车间师傅会凭经验来决定筋板如何切割如何焊接。
0 }/ S7 }% d: X' e: a% ]$ ^但是这些筋板也必须有具体的长度，这样可以给做统计的，做报价，下料的师傅的提供方便
- Y+ W5 t4 x$ {# X7 a" N下图是一个示意。。。筋板有点大的离谱了。。。各位看看知道是什么意思就好http://imgstore01.cdn.sogou.com/app/a/100520032/e110
5 z& G. Y% V$ c5 N  g$ s

现在问题就来了，如何让软件快速的计算筋板总长度？？？
9 t0 J8 M, \. [# k( F2 W要知道，切割清单列表只会出单个实体的长度，对筋板这种，要分成一小块一小块的实体，清单无法计算总长
但是如果不分割，就会影响外观，比如说斜接的加强筋。
8 L" V4 `, h7 Q* ~$ K那么，如何在不影响美观的条件下又能比较方便快捷的给出筋板总长度呢？？
! g9 t" ~- Y% R9 F3 Z0 T我对这个问题研究了有几天，可以初步运用到实际，但还是感觉不方便，现在还是有点局限性。
做成练习，希望能得到一个抛砖引玉的作用。。。

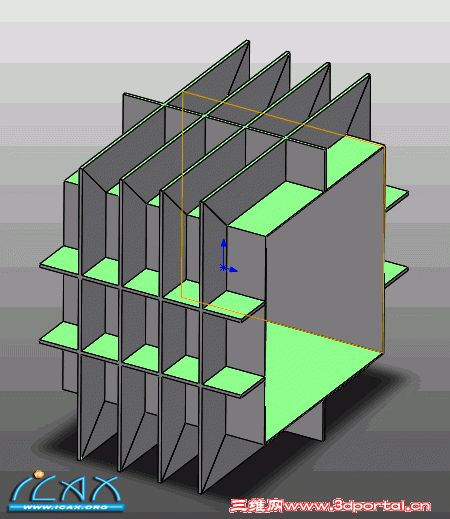

问题：如何做到如图的效果？
/ N6 z! Y: F# W% C$ g

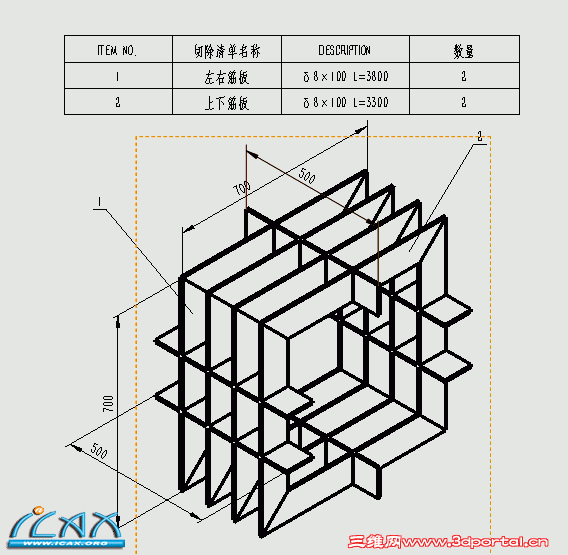

; ~% K, K0 ?# y: r1 ]) v5 G( p注，表格是焊件切割清单，数量和规格是自动填写，我没有人为的手工编辑，在零件中也没有人为的手工编辑
根据Description项目中所示的长度确实是正确的长度，根据图纸可以手动计算验证一下
( e0 e; x4 H) |( P8 u; h% r7 c, u! L（序号1是前面所有的筋板的总长，序号2是上面所有筋板的总长）
, a+ k5 Z/ ?8 I# k( _# R有兴趣的，可以试着做一做，能做到如图的效果就可以。
有不明白的可以留言，如果有需求的人比较多，我会另开一帖详说这个筋板的自动计算总长度
我的方法一定会给你的工作带来方便，但是你得亲自做出这个效果，才能稍微有点体会。
1 I+ E, f! q1 ]（在2015中也有相同的功能，试验了几次应该是相同的效果。）
# W( m" I' j! `! \9 L  u9 h隐藏是gif动图，因为太大。。。。。。所以就姑且放在网盘上。。有兴趣的朋友自行下载http://imgstore01.cdn.sogou.com/app/a/100520032/e113
http://pan.baidu.com/s/1qWr753e
. j* M+ r* `- e1 q& ]/ ^3 k 焊件.rar (598.49 KB, 下载次数: 14)

2015-6-19 09:27 上传

点击文件名下载附件 （有兴趣可以下载这个练练试试~~~）

/ M% \7 ~% \* A  k（注：该帖我在开思和联盟吧发过，但是除了蛋蛋之外没人屌我，这次放在三维网上。。。这类问题很实际，在诸多焊接问题中，这只是其中一个典型而已。如果回帖的人比较多，我会陆续的给出在实际应用中其他非常突出的焊件应用问题的解决方法。）


+ s; I4 s6 B) F0 q( J0 F

2 f) e4 V, G3 M3 m2 g3 i

不靠谱的江静

寂静天花板 发表于 2015-6-19 08:04 static/image/common/back.gif
没看到图，不过做法很简单，筋用结构构件生成，然后不分长短，把所有的筋的实体拖拉到一个切割清单项目里。 ...

天花板大哥，这样可以嘛，我试过。。
5 ]. ?7 _8 V9 H- G# s& V2 Q5 s拖到一个项目里只会增加数量，而长度只会默认选取第一个结构件的长度，
但是，我也说过，各个筋板长短大小或者切割形式都不同，不能用数量去乘以某一长度。
还有，图片难道是希望厨房嘛。。我这看的好好的，。。。。
6 l0 B* l- E! j1 ]( W, w" m云盘有个大gif，您有兴趣可以下下来看看

板上沙丁鱼

图片的过程不完整，只看到拖放等轴测就没有了

不靠谱的江静

板上沙丁鱼 发表于 2015-6-19 08:51 static/image/common/back.gif
# e# |/ |7 s; r( u图片的过程不完整，只看到拖放等轴测就没有了

GIF 图没有建模过程哦。。
0 I+ `. B* U8 T只有从等轴侧到工程图

板上沙丁鱼

我的意思是没有后面这个清单生产，就是简单把模型拉到工程图就什么都没了

不靠谱的江静

板上沙丁鱼 发表于 2015-6-19 09:23 static/image/common/back.gif
我的意思是没有后面这个清单生产，就是简单把模型拉到工程图就什么都没了

/ J& V" f* l/ u8 @哦哦 这样啊，我更新了下内容，您下楼顶的一个 “焊件”的压缩包吧~~~那个是wmv格式，比较清楚

不靠谱的江静

寂静天花板 发表于 2015-6-19 08:04 static/image/common/back.gif
+ B$ T4 A4 ^5 z' t! H没看到图，不过做法很简单，筋用结构构件生成，然后不分长短，把所有的筋的实体拖拉到一个切割清单项目里。 ...

! i4 i$ ?0 X1 V' T天花板前辈，您是否可以下载楼顶的那个“焊件”压缩包看看呢~~
, p3 p. T+ r( Z6 v期待您的指导~~

不靠谱的江静

寂静天花板 发表于 2015-6-19 13:11 static/image/common/back.gif
1 _0 K7 g9 a  s+ U7 p, R4 T& _你总重怎么得到的，单重x数量；那总长呢

天花板前辈，焊件切割清单是不能这样计算总重的，因为他不支持方程式。。
$ i7 j: h) b' i" x: j再还有就是，我说过，每个筋板长度和切割形状都不一样，如果用数量乘以某个的长度会导致数据偏差
$ r7 T0 Q$ S5 [; U4 t# f7 ]+ i$ E; {在实际工程上，这种偏差往往就是十几万的钢材费
天花板前辈您可以下载”焊件“压缩包，看我的小动画，做做试试，您可能有不同的体会。
