solidworks画多层线圈

lyg10 · 发表于 2015-4-27 22:33:35

您需要登录才可以下载或查看，没有帐号？注册

x

本人初学sw,我想做一个螺线管的模型，但是多层线圈不会做，扫描螺旋线似乎只能做单层的。我要把做好的模型导入ansys做磁场分析，所以模型必须和真实情况尽量接近，就是只用一根漆包线缠出多层线圈，不知道有没有大神会做，拜托了。

lyg10 · 发表于 2015-4-29 15:11:40

寂静天花板发表于 2015-4-28 06:25 static/image/common/back.gif
7 Z5 v3 S5 z/ Q* D6 E: j) G你画多个同心圆，一个一个建立薄壁扫描不行吗，你多建几个特征会死人吗

但是这样只能做出来多层的效果，我是要实际模拟通过电流时的磁场的，所以不仅要看起来是多层的，而是要和实际一样是由一根线绕成的。不知道有没有方法能让多层的线圈连在一起？

ryouss · 发表于 2015-4-29 16:41:40

這意思嗎?

線圈.rar (167.05 KB, 下载次数: 93)

lyg10 · 发表于 2015-4-30 21:07:02

ryouss 发表于 2015-4-29 16:41 static/image/common/back.gif7 Z, H0 j# p! j" w" m# C
這意思嗎?

就是这个意思，谢谢高手帮忙

ryouss · 发表于 2015-4-30 21:52:32

lyg10 发表于 2015-4-30 21:07 static/image/common/back.gif
- A) \" x; _% ^3 k8 s; p就是这个意思，谢谢高手帮忙

方法基本上是沒錯,
但作圖應該尚須修正一下,

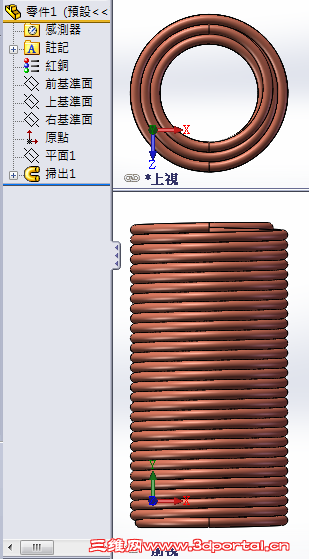

試作 "前視圖" 及 "右視圖" 之剖面細看了.

ryouss · 发表于 2015-5-1 09:34:59

4#的附檔,目前有20人下載都認為沒問題嗎?

ryouss · 发表于 2015-5-1 13:48:36

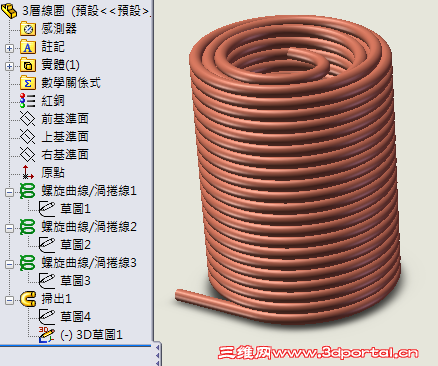

螺紋曲線及3D草圖的作法

3層線圈.rar (225.28 KB, 下载次数: 83)

z116688 · 发表于 2015-5-1 15:42:54

ryouss,谢谢你,收教了.

ryouss · 发表于 2015-5-2 10:52:39

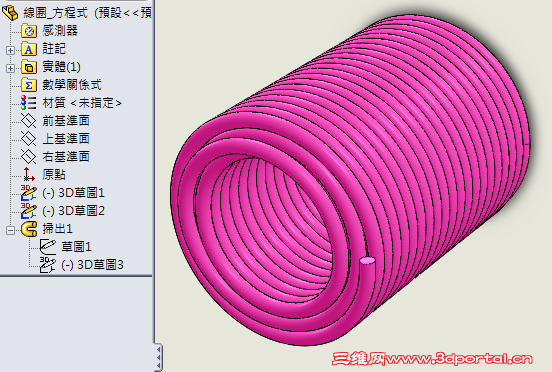

另參考方程式的做法

線圈_方程式.rar (177.29 KB, 下载次数: 81)
