[求助] 导入的文件出工程图的问题

[复制链接]
发表于 2015-3-30 11:36:16 | 显示全部楼层 |阅读模式 来自: 中国广东珠海

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

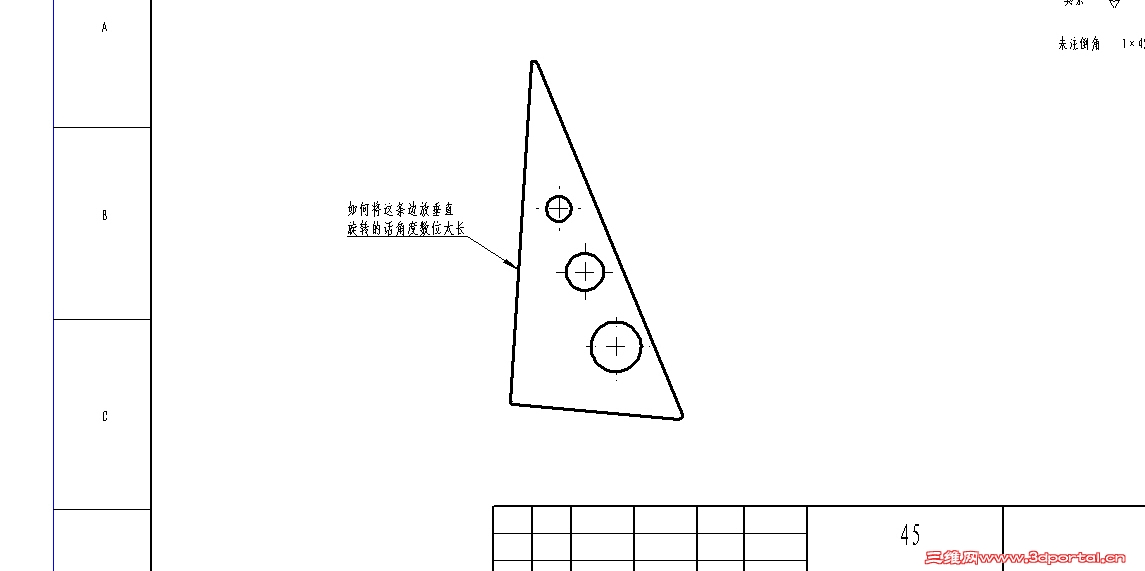

请教下。
7 \5 X- _$ G/ U! g' R6 C8 X导入的文件出工程图,SW默认的3个基准面和零件是斜的。我如何才能将零件放正?我以前都是将零件单独建个装配体来出工程图。想问问有没有直接在零件上就可以将基准面改为我想要的。9 V1 ]2 w$ d) u  f

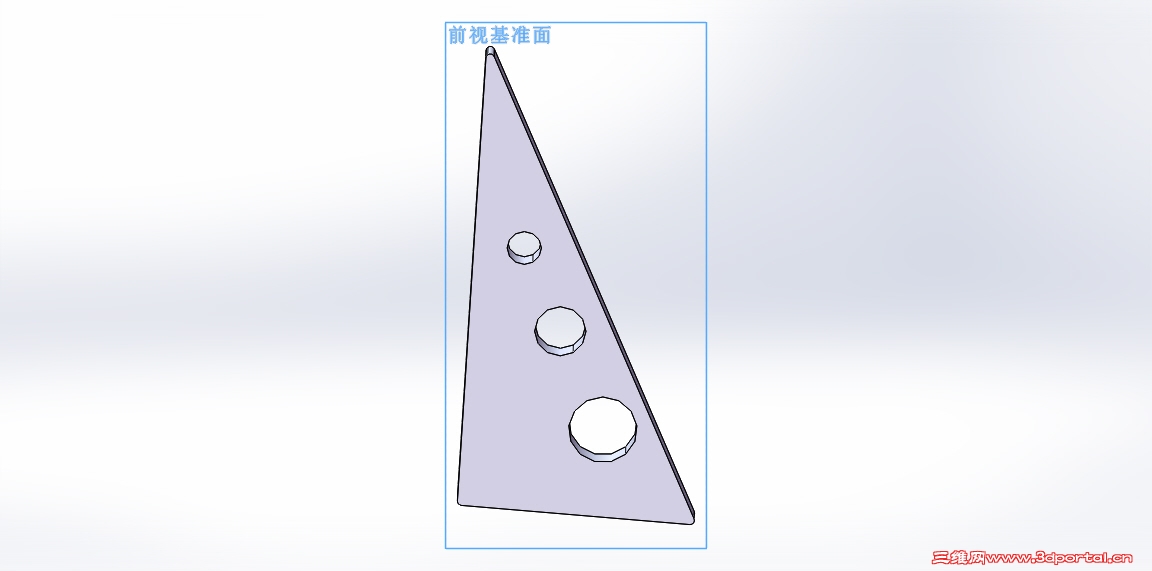

模型是导入的

模型是导入的
发表于 2015-3-30 15:05:24 | 显示全部楼层 来自: 中国河北沧州
将用到的面正式于,然后按空格键,选择更新标准视图按钮,最后选择将此面作为那个视图
发表于 2015-3-31 16:39:03 | 显示全部楼层 来自: 中国安徽蚌埠
画了个没有一个面平行与已知三平面
* q! o) F8 ~$ Y' k$ w4 K如图/ i! U- S* [3 `& x' Q
发表于 2015-3-31 16:47:26 | 显示全部楼层 来自: 中国安徽蚌埠

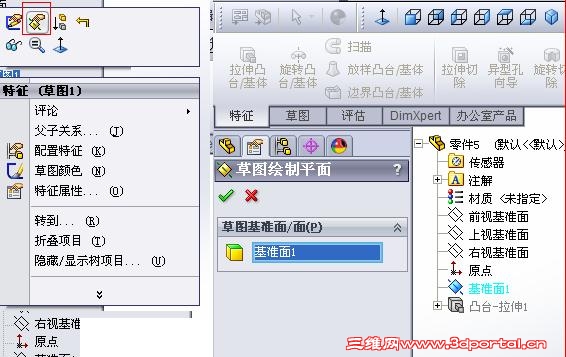

图形简单的可以考虑替换草图基准面
