帮忙看下这个pro/e零件画的对不对?

梦如星虹 · 发表于 2014-12-20 15:50:21

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由梦如星虹于 2014-12-21 12:31 编辑

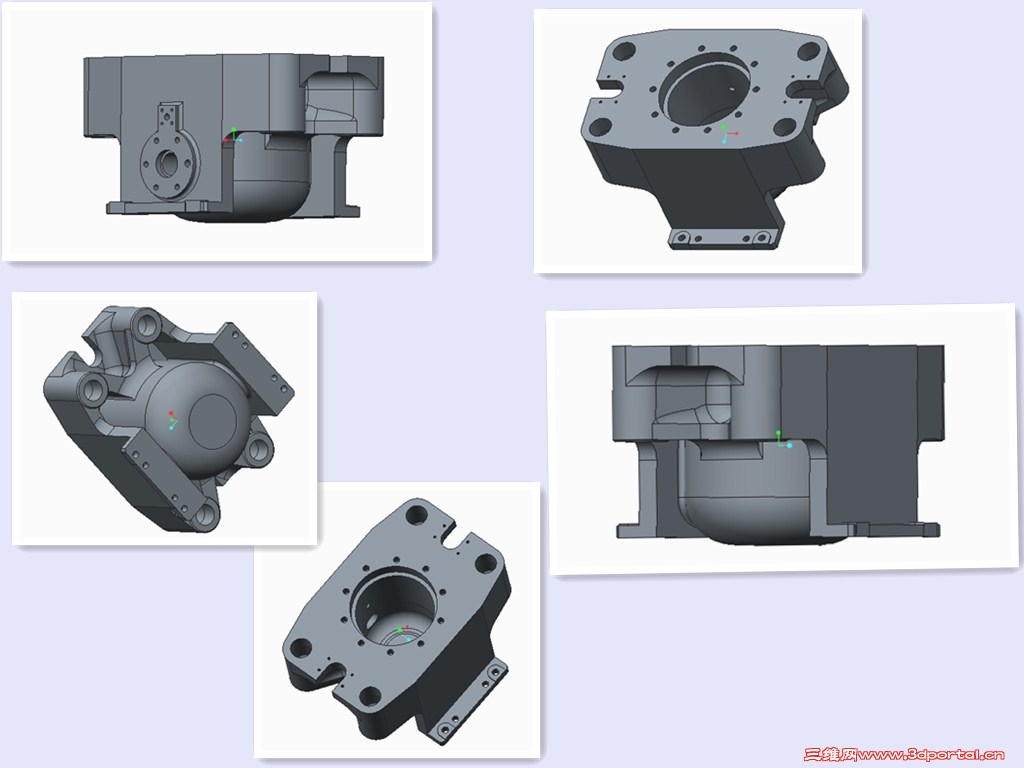

帮忙看下这个图画的对不对。尤其是其上面突出部分，给的图纸线条感觉很混乱，画好没有把握！谢谢！
附件链接: http://pan.baidu.com/s/1jGGFSMU 密码: 6fsw
PS：上传的图片太小，可能会有点模糊。大的文件上传不了，链接有完整图纸和画好的零件。

zhqlmy7273 · 发表于 2014-12-20 18:54:39

直接贴图不行吗？？？？？？

梦如星虹 · 发表于 2014-12-20 22:01:56

zhqlmy7273 发表于 2014-12-20 18:54 static/image/common/back.gif
4 e: Q! }7 A* G' s) ~5 a" H6 k直接贴图不行吗？？？？？？

嗯，直接上图，可能会模糊。谢谢！

Akarui · 发表于 2014-12-22 19:07:22

有没有分析肉厚？拔模？

梦如星虹 · 发表于 2014-12-22 20:27:14

拔模应该缸体前后两块长方体左右方向，而且是在长方体高度方向30mm才开始的
