[推荐] CAD几何作图竞赛题（2014年12月）,竞赛结果已公布

 关闭 [复制链接]
2005llnn
发表于 2014-12-18 12:08:02 | 显示全部楼层 |阅读模式 来自： 中国广西南宁

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 2005llnn 于 2014-12-28 19:27 编辑 4 W6 }- _) ^4 Y, |! ]# z  c% m

! m( J* _; e# i: l3 a5 }- g  p2D综合练习13" r( j) H( l5 c  x

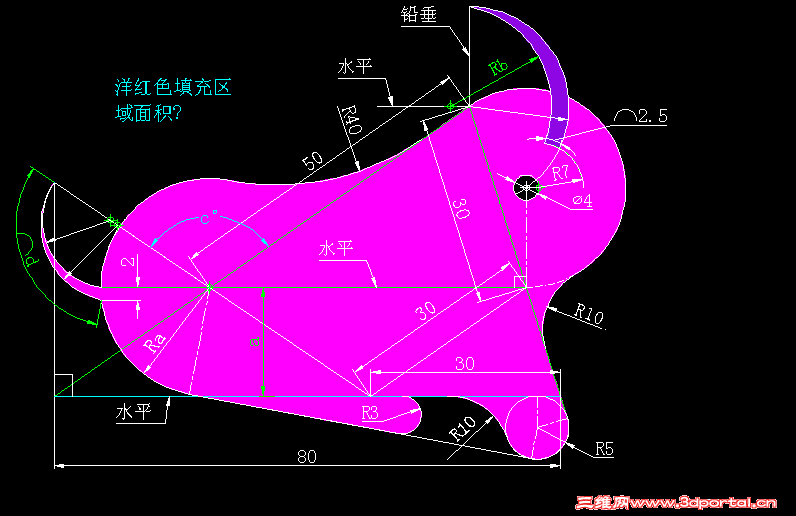

t14-12.PNG % c" Y/ q' t* \  u

6 N- B6 Z' w4 @用AutoCAD作图法求出该题要求的5个数值：长度a、半径b、角度c、弧长d、洋红色填) ]0 p* Z# o4 d8 t
充区域面积是多少。
: M# p3 K; e! e! y8 d! h4 J尺寸精度要求精确到小数点后4位。角度单位必须使用十进制度数,不得使用度/分/秒,百分
" D, `: ~0 [0 E7 |度和弧度,精度也要求精确到小数点后4位。2 a: R6 ?) p& c: ^5 F; c
回复

举报

2005llnn
 楼主| 发表于 2014-12-18 12:12:53 | 显示全部楼层 来自： 中国广西南宁
本帖最后由 woaishuijia 于 2014-12-26 05:40 编辑 3 }6 l) g! x  s* x
; j8 E' K( G; S6 z! ]6 }
CAD几何作图竞赛题（2014年12月），至12月25日止
2 A6 _1 F4 Y; v- u* [: M
- e( \# h/ E& l  q# D( h一.竞赛题目（参见附图）; f# L  Z7 M" E4 N: Q
感谢会员  oxm44  提供练习题/ B0 I2 _) r! {( a: E0 z8 {9 O5 J& z
/ s3 a& z# x9 c8 G/ e% _; `7 R/ }( o
2D综合练习136 U$ y* B! E8 Y$ P
( d" ~; ~  y/ i3 m, ]
用AutoCAD作图法求出该题要求的5个数值：长度a、半径b、角度c、弧长d、洋红色填
. h! [: s  H  a$ e充区域面积是多少。
( f" |2 `  x  R2 Q# h6 u" M2 k6 c  P8 V2 i+ [2 r/ p
尺寸精度要求精确到小数点后4位。角度单位必须使用十进制度数,不得使用度/分/秒,百分
4 x2 {0 c5 _9 k$ ^1 P! T度和弧度,精度也要求精确到小数点后4位。' R/ E% I( Z& o7 u  z$ e

# A! G' X2 B7 R二.·竞赛要求
/ @+ A  @1 G  z会员、技术团队成员都可以参加，版主不参加，使用AutoCAD、ACM和MDT二维软件，
% ], `2 I- S3 T' W0 M& D$ g在规定时间内将作出的jpg附件在本主题下跟帖发表，只提供数值而没有所作图的截图或dwg附件，将不予评奖。
4 `2 x7 {9 _# w/ k阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。
, r& I1 e& M, ~; p7 A6 U8 `$ }禁止会员利用马甲一起参赛，发现将严惩。3 Q# E+ y& A$ W1 E: o# z
  ]- @3 Q/ i$ c5 L1 [9 _: c' y& u
三.竞赛时间
8 p- t; B# j% g& ?! @! D4 w' V2014年12月18日至2014年12月25日。
7 q8 {  P9 Z, u5 v3 c0 Q* m' X% |% B: q0 Q3 p8 T5 M
四.·评选时间及方法. L; h" K1 D7 U/ J7 G( _! H
2014年12月26日-2014年12月28日，由三维网技术论坛CAD版块版主为评委，内部评
) O. v/ m6 \. J选出各奖项。
7 L+ a/ y8 o8 A' Q, i  ~
5 v' b/ e! B  a( P3 p: x五.奖励8 k9 x. V9 f# v& q4 V( ]
1、一等奖：5题全对奖励三维币50；
+ B5 t' l0 U0 T- I$ ^( K2、二等奖：答对4题奖励三维币40；7 t3 h( k0 O8 j0 K" P3 M$ b4 u
3、三等奖：答对3题奖励三维币30；
4 S$ y4 m9 [2 }8 B" Y) U% \8 J4、四等奖：答对2题奖励三维币20；! X  I7 |, P* o# o1 }
5、五等奖：答对1题奖励三维币10；
: y7 l* u, k) {. F6 b1 R6、作图基本符合要求者先各奖励5个三维币；
- s2 Z& A2 R3 y, y. P7、根据竞赛实际情况会对奖励规则进行适当修改。; F" [- U1 m2 m- u4 M

* L# p1 f7 k8 |: i( F8 Y$ `8 _; g2 P+ c" b. a8 `# O
六.其它8 c+ a0 U. b! u9 |" M/ o  ?: W3 ]# ?

  H3 X5 K, B/ M! m! n$ F! R竞赛结束后在本帖发回复帖进行点评和讨论
1 x: ^, g: w8 R! m/ h* `1 Y

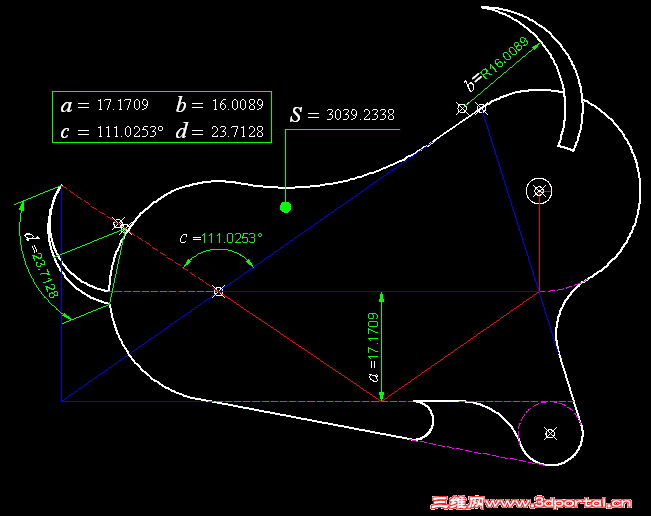

# b; S! J& g+ j2 A$ F竞赛已结束，初步评定成绩见下表，请参赛网友自行核对成绩。如有异议，请于三日内在本主题后跟帖说明，三日后正式公布奖项。$ a4 c, h  _# o3 B: M! h
楼层
用户名
A
B
C
D
E
正确数
标准答案
17.1709
16.0089
111.0253
23.7128
3039.2338
　
4
gerald_lee
17.1709
16.0273
111.0253
23.7128
2952.0548
3
5
gongwen0519
17.1709
16.0089
111.0253
23.7128
3039.2338
5
6
陳志強
17.1709
16.0273
111.0253
23.7128
3036.5072
3
7
xylcs
17.1709
16.0273
111.0253
23.7128
3021.9593
3
8
lymx
17.1709
16.0273
111.0253
23.7128
3097.7689
3
9
tangdaoliang
17.1709
16.0221
111.0253
23.7128
3025.3009
3
10
冰冻咖啡
17.1709
16.0273
111.0253
23.7128
3049.0736
3
11
大隐于市
17.1709
16.0273
111.0253
23.7128
3036.5072
3
12
凤九天
17.1709
16.0273
111.0253
23.7128
3097.8494
3
13
龍之蠍
17.1709
16.0273
111.0253
23.7128
3036.5072
3
14
我爱用acad
17.1709
16.0089
111.0253
23.7128
3039.2338
5
15
塔山817
17.1709
16.0457
111.0253
23.7128
3037.1807
3
16
xuchaohui
17.1709
16.0273
111.0253
23.7128
3036.5072
3
17
pppsheng
17.1709
16.0273
111.0253
23.7128
3036.5072
3
19
sh_mrhg
17.1709
16.0089
111.0253
23.4997
3041.5553
3
20
mbznianyi
17.1709
16.0123
111.0253
23.7128
3039.1157
3
21
铜陵小鱼
17.1709
16.0273
111.0253
23.7128
3036.5072
3
注：表中文字为红色者，代表答案错误；空白者代表未提供答案或答案不明确。

竞赛评分.rar

83.93 KB, 下载次数: 53
回复 支持 1 反对 0

举报

2005llnn
 楼主| 发表于 2014-12-18 12:45:38 | 显示全部楼层 来自： 中国广西南宁
本帖最后由 2005llnn 于 2014-12-18 13:06 编辑
+ ~0 w8 R9 g2 m& |* D( Y2 v6 z9 @4 r' A6 V4 X0 D: V7 g7 D

6 o& W# _  ^* @7 k- y& b) E* wCA D几何作图竞赛题自2008年开始,基本是每月1题。
- X- g3 [; A2 T8 O* |5 D% F详情请看CAD几何作图竞赛题汇总
/ E! I1 l6 g! U  n( o6 o# C( t) z, T& t% q; g2 X! N
新的一年就要开始,大家对2015年的CA D几何作图竞赛有些什么建议,希望讨论下.
+ r% z8 m/ ?$ O+ n. q" w2 c/ Y& u( a$ {; i  U$ E: x% i. p
我考虑来个随机回帖奖励5-10swb，30%随机中奖率，不知系统能否实现。. N8 d  A' T, q0 o+ M* v

, z9 C  J# b( U& @6、作图基本符合要求者先各奖励5个三维币；  此条改为奖励10个三维币可好？
- Q; h. u& m' Q) q
" d, W6 F+ |0 @( D5 ?5 X5 m对入选CAD几何做图竞赛题系列的出题者，由奖励20个三维币改为奖励30个如何？
回复 支持 1 反对 0

举报

gerald_lee
发表于 2014-12-18 17:34:45 | 显示全部楼层 来自： 中国天津
本帖最后由 woaishuijia 于 2014-12-26 05:10 编辑
& D/ B6 Q* K& i5 a7 J5 M

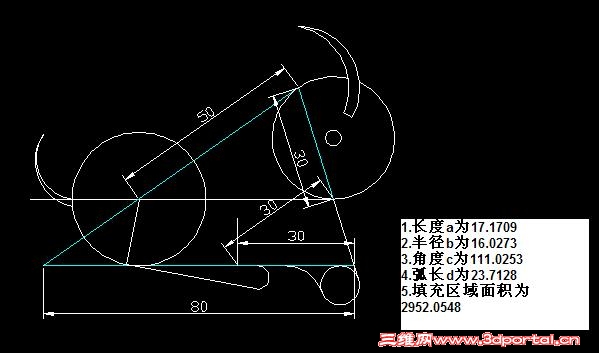

. W' j* P' t- t交本月作业。 1.JPG

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 1 反对 0

举报

gongwen0519
发表于 2014-12-18 19:43:59 | 显示全部楼层 来自： 中国北京
本帖最后由 woaishuijia 于 2014-12-26 05:11 编辑
6 @" F% ?( Z' S
9 b3 [: F2 D2 g3 z1 A, `" v" e      既然是“月经”（每月最高经验之题），以后每期的作图竞赛题建议贴近现实工程与设计（如机械行业、建筑行业、日常生活等），注重基础（二维）、面向实体（三维），以期大家受益“致用”。过往某些月份的题就出得比较好。# X! X& T3 b; u. q2 O1 G  J) l
6 d% |! B  Q* B$ `5 N0 t
! W: f, v4 M& z* ^- U. y8 l+ J( ~& X& v  e6 m

评分

参与人数 2三维币 +55 收起 理由
2005llnn + 50 一等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

陳志強
发表于 2014-12-18 21:49:52 | 显示全部楼层 来自： 中国香港
本帖最后由 woaishuijia 于 2014-12-26 05:11 编辑
, E" R8 a+ T  H3 ^2 A9 S1 Z3 T. W2 e! g) {! ~! y/ x+ _1 R( A
交作業
1 r! a6 J1 \% d# D# C! a9 _* d: G! X3 `

練習

練習
9 e; @7 F0 j$ N) o+ w

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

xylcs
发表于 2014-12-19 10:54:48 | 显示全部楼层 来自： 中国江西新余
本帖最后由 woaishuijia 于 2014-12-26 05:11 编辑 7 }: B' E/ v& F; n+ |

& Y/ ^3 i' n' U6 @4 C0 A; I交作业了。

201412.rar

46.18 KB, 下载次数: 2

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

lymx
发表于 2014-12-19 14:16:23 | 显示全部楼层 来自： 中国安徽安庆
本帖最后由 woaishuijia 于 2014-12-26 05:12 编辑 ! N+ Q1 P; S+ K  V9 ?* S# V

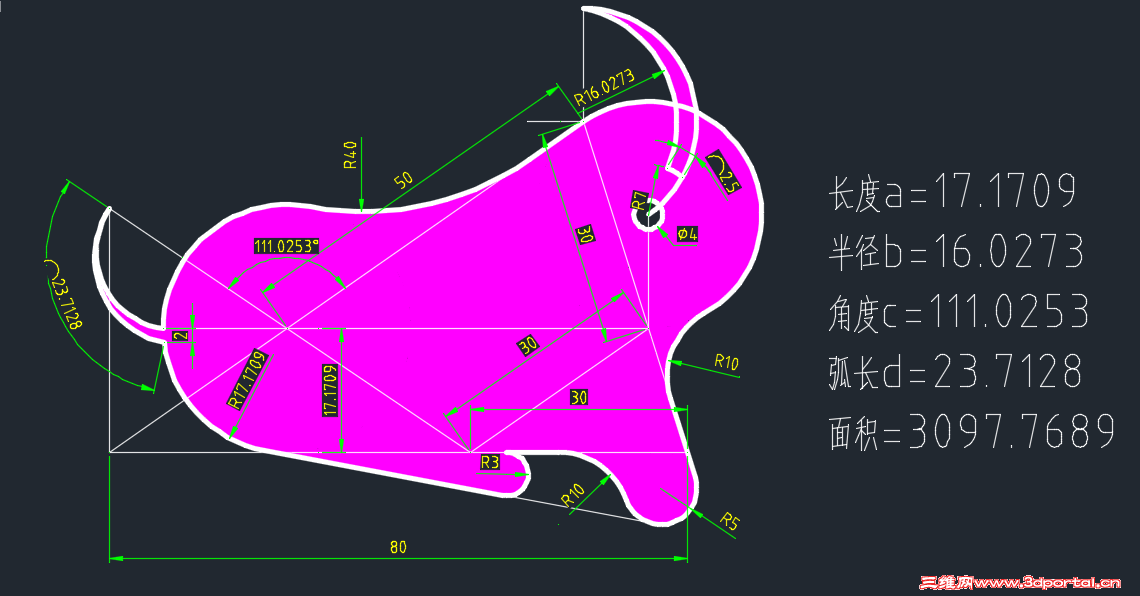

5 `0 I! O; ~+ B' q练练手！:victory:% J' b2 w0 I% D" X
练习.png 7 l9 w; b/ T+ L) N- T" i* Z8 b

& Z9 C) ~" ^# l

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

tangdaoliang
发表于 2014-12-20 09:31:52 | 显示全部楼层 来自： 中国江苏无锡
本帖最后由 woaishuijia 于 2014-12-26 05:12 编辑 # I' d, ?- P1 Z7 Y% P5 N% z
/ D/ {4 t8 V: V) O5 J

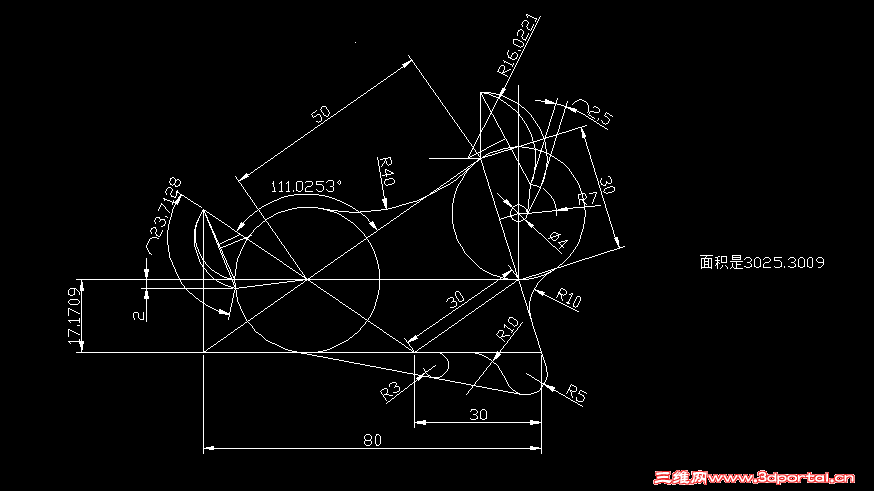

交作业了。
. V2 L9 L' R3 d5 [  ^$ t 12lx(cad).rar (44.72 KB, 下载次数: 0)

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

冰冻咖啡
发表于 2014-12-20 10:51:13 | 显示全部楼层 来自： 中国福建泉州
本帖最后由 woaishuijia 于 2014-12-26 05:12 编辑 ; C# Y' {! x5 t  q
- s6 q3 ~9 Q2 p% ^6 p

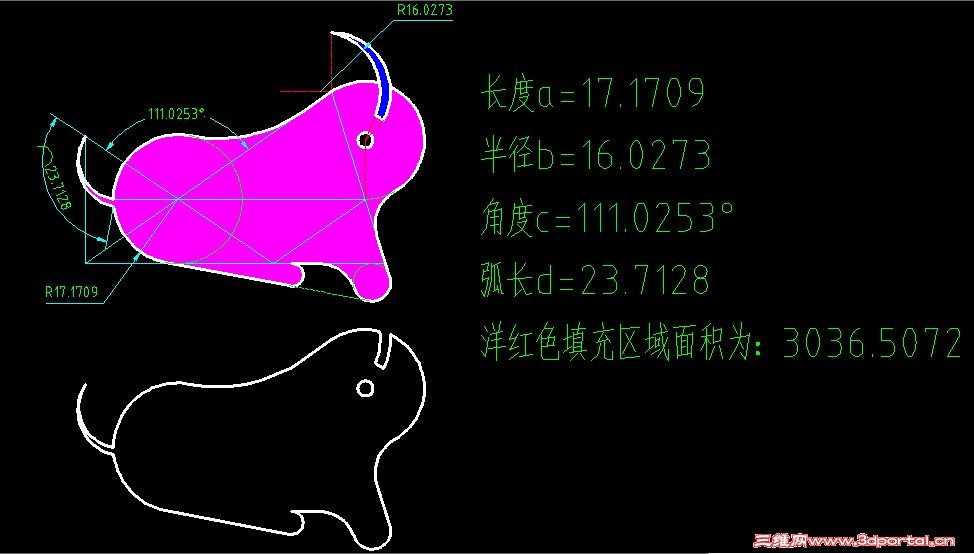

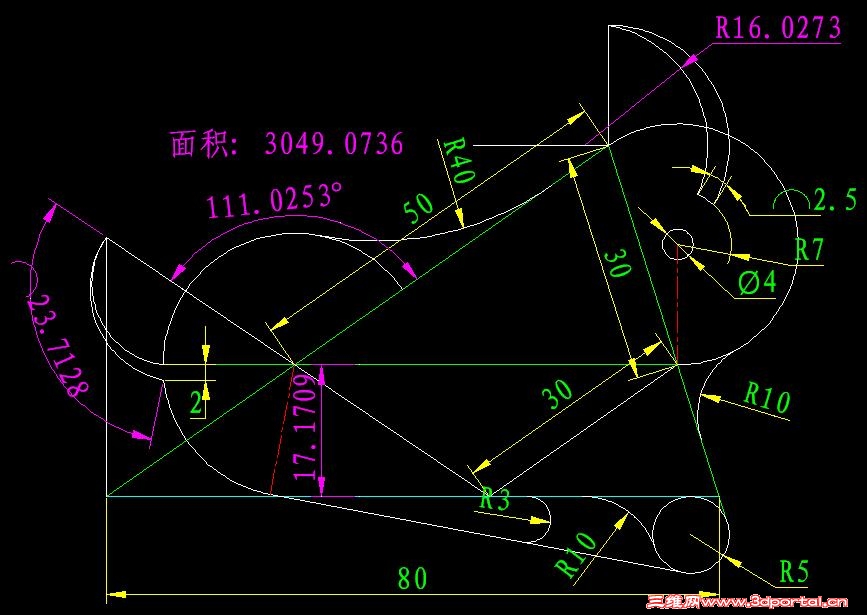

2D综合练习13& P1 i5 Q' ]: X# }) l$ F
4 [6 a; y. Q5 Q: a6 M5 R6 r8 \7 G/ `2 [/ L; e  L- @

! x, a( l( I" D5 f

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

大隐于市
发表于 2014-12-20 21:02:03 | 显示全部楼层 来自： 中国北京
本帖最后由 woaishuijia 于 2014-12-26 05:12 编辑
& f- u' N! {% I9 H* [9 H0 [& J; ]
0 I% K) r1 \8 R3 {  R关于2015年的作图题，我也觉得可以侧重于实际工程需要，而不仅仅考作图技巧。
$ R; m( M& p, l( X  b9 Z: x对于出题者奖励更多亦不为过，出题比做题更难！
: |+ g9 ^6 j5 r/ R5 F7 K+ ~' f: }说实在的，自从一些板块取消后，SWB不知道怎么用了。所以提高答题奖励或者增加随机抽奖，对我而言都无所谓。2 q6 D" ]* J: T& s& X
# [$ H0 E, f3 F5 g" D/ `9 T) f* Q

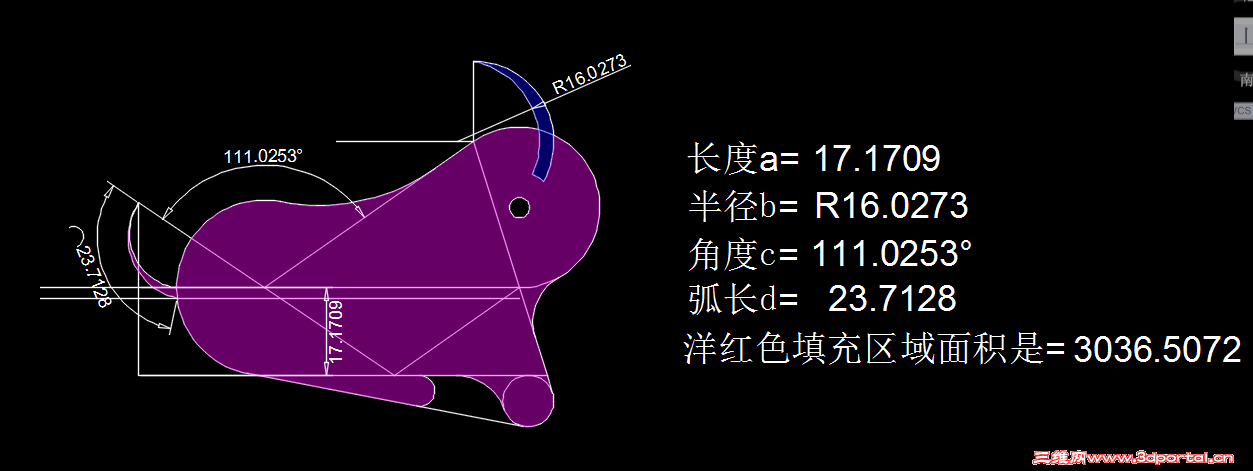

交这次的作业：
$ i- e2 ~# {( m: ~

2D综合练习13

2D综合练习13 - b7 a' K' P/ ^5 w

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

凤九天
发表于 2014-12-20 23:08:26 | 显示全部楼层 来自： 中国山东青岛
本帖最后由 woaishuijia 于 2014-12-26 05:13 编辑 " i1 o& i7 {5 k  |( [0 M, V0 V

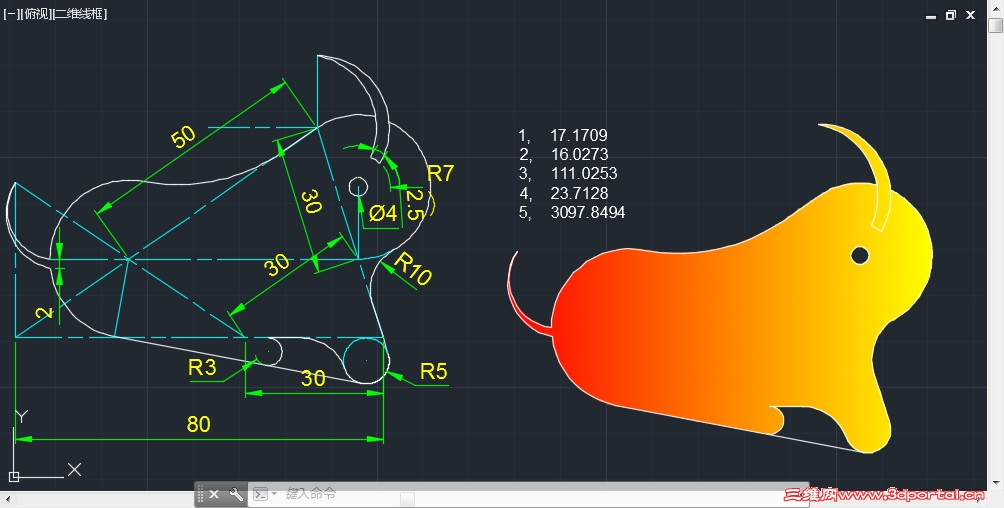

7 o2 U( d% D8 N. {" a$ w# w2014年收尾之作8 W' B: ]" O5 |0 G7 t) C+ n( B$ O

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

龍之蠍
发表于 2014-12-22 21:13:05 | 显示全部楼层 来自： 中国辽宁鞍山
本帖最后由 woaishuijia 于 2014-12-26 05:13 编辑 1 `& Y7 v4 h) l) k8 ^

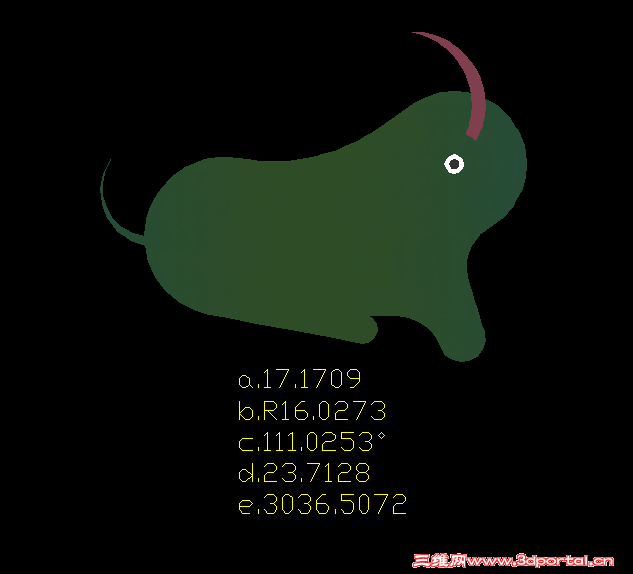

4 c2 [! B" S/ T, {% g QQ图片20141222210721.png
- r: {- |) d# J, z) J0 z

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

我爱用acad
发表于 2014-12-22 23:15:40 | 显示全部楼层 来自： 中国陕西西安
本帖最后由 woaishuijia 于 2014-12-26 05:13 编辑
. J" c1 S6 u+ o9 y5 G( a
) o' Z1 O" L8 N: P% o201412练习
$ ^1 M/ s+ _9 j0 k

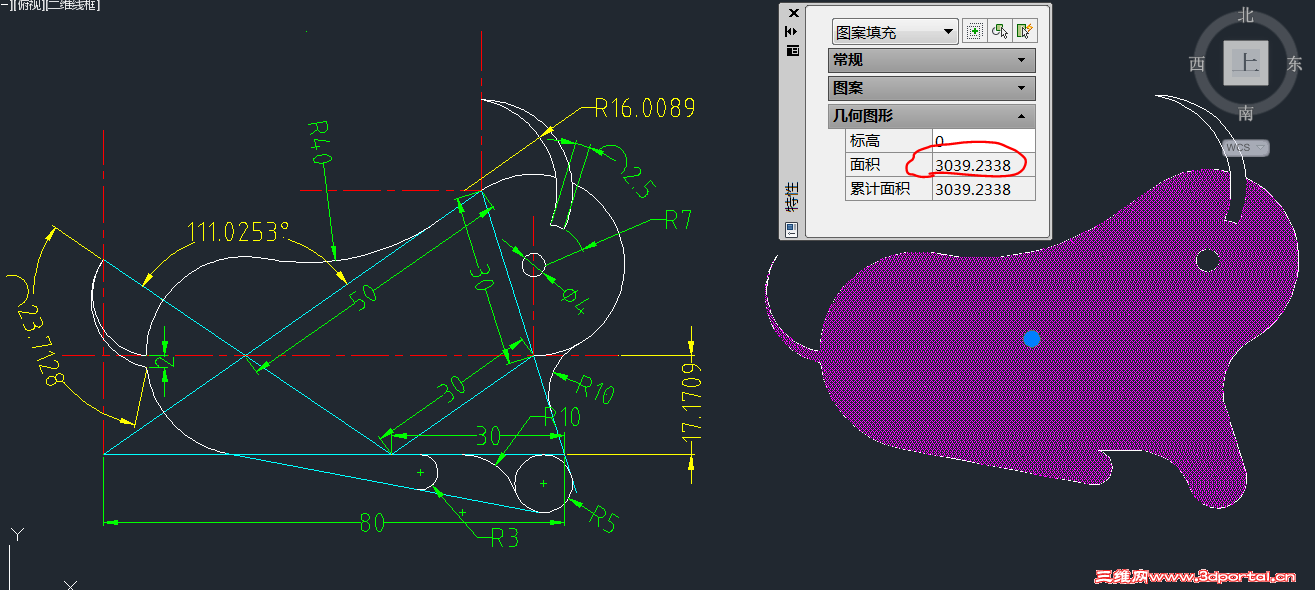

: w! Q( J- |1 D9 A6 [$ O 20141222.PNG

评分

参与人数 2三维币 +55 收起 理由
2005llnn + 50 一等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

塔山817
发表于 2014-12-22 23:31:34 | 显示全部楼层 来自： 中国山东东营
本帖最后由 woaishuijia 于 2014-12-26 05:13 编辑
8 `" J: c! m' }/ \- I8 P" F* \/ S, v$ C) G3 ]4 H; y0 k  m. Z

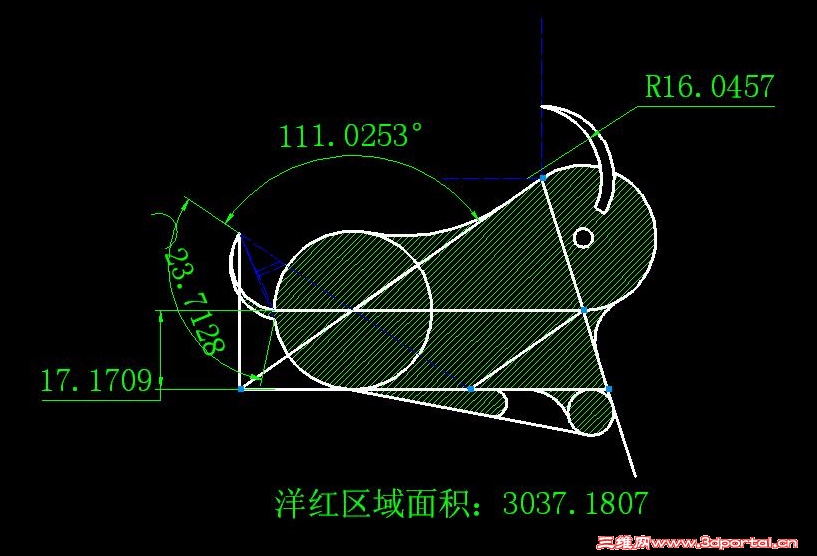

9 q% z2 b: m! u- r好久没有交作业了，看这次能全对不！！！
. W3 y2 H0 r6 S  W1 X! m

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

xuchaohui
发表于 2014-12-24 13:46:41 | 显示全部楼层 来自： 中国湖北武汉
本帖最后由 woaishuijia 于 2014-12-26 05:14 编辑   L: F& y- V1 H& o$ ?7 D% b" Z1 v
# |6 {4 w, i0 R, C$ x

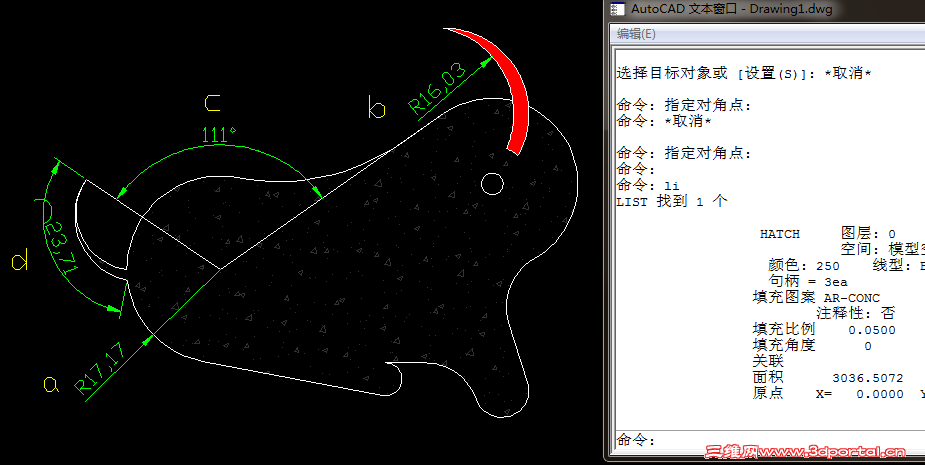

学习了一下不知道对不对
% {9 P1 Z# ^1 K3 A- h QQ图片20141224134547.png - a# [4 C3 o% t  a
' h  H* T0 y0 }

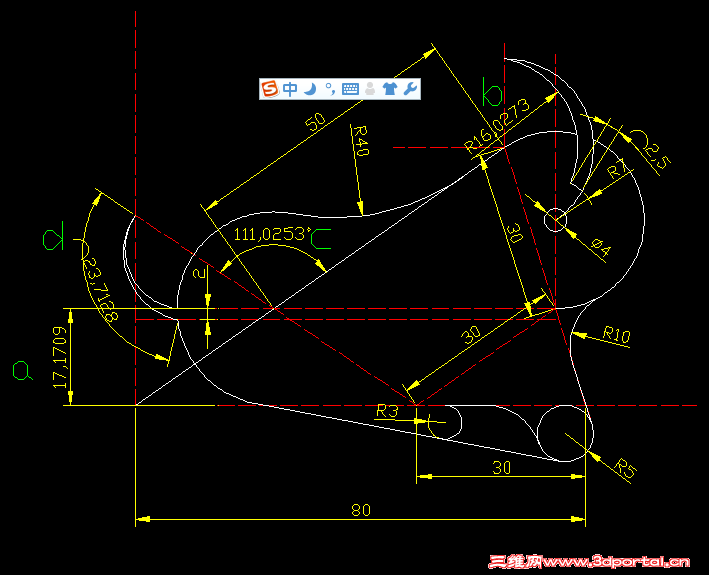

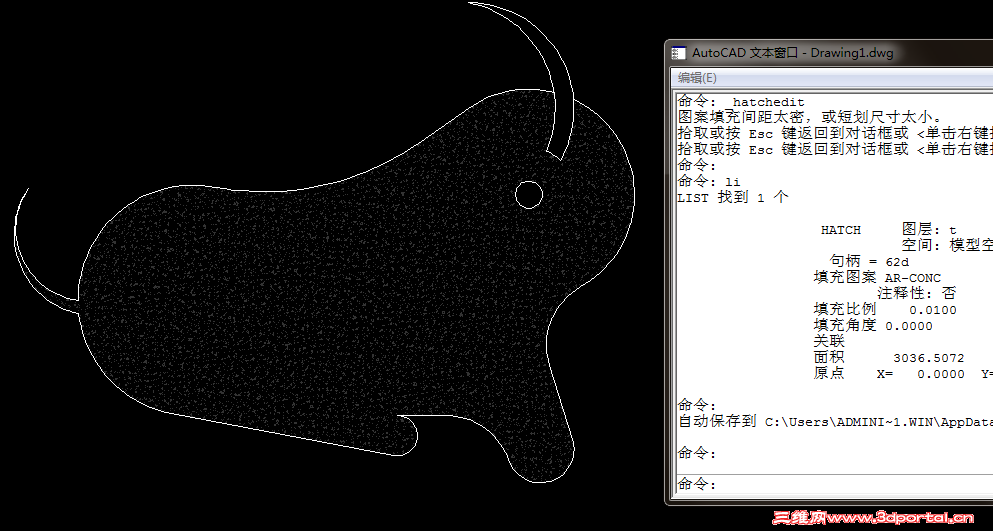

昨天画的时候没详细看下面的要求。今天在补上一份' R6 m/ X5 H+ u; X  P: R8 F% N
QQ图片20141225094542.png 5 h  n5 _2 t3 P
) W% Z+ X: L" }% s$ t9 A& z3 n% Q( Y8 h8 H0 J
我爱用acad 发表于 2014-12-24 20:09 http://www.3dportal.cn/discuz/static/image/common/back.gif$ C) `; p( z3 R5 U" x5 H+ T' M
看清要求：
) \) s" w# N( V3 j4 g尺寸精度要求精确到小数点后4位。角度单位必须使用十进制度数,不得使用度/分/秒,百分
8 U2 s% w* q1 v/ b/ s
不好意思，没详细看要求，我以为是练习题就画了一下，今天看了你的评论之后又补上了一份，希望有所学习
; e. t6 x2 v* j( j

77.zip

39.83 KB, 下载次数: 0

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

pppsheng
发表于 2014-12-24 14:33:57 | 显示全部楼层 来自： 中国浙江衢州
本帖最后由 woaishuijia 于 2014-12-26 05:14 编辑
$ d( R' x& f9 u. W, ~% j+ V3 z' b3 Y

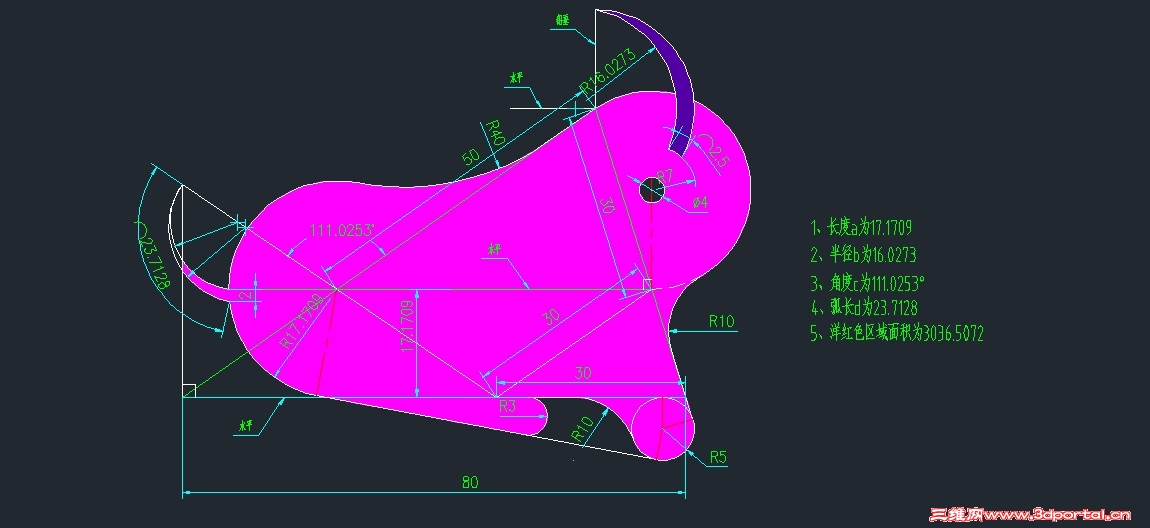

上次得0分，这次不知道。上交了。 作业.jpg

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

我爱用acad
发表于 2014-12-24 20:09:33 | 显示全部楼层 来自： 中国陕西西安
xuchaohui 发表于 2014-12-24 13:46 static/image/common/back.gif
+ t! Z7 [1 {( E$ X1 }学习了一下不知道对不对

8 t! g+ ?+ s+ E看清要求：; C0 ^( T- J) v& L$ @4 d7 {

8 b  a  q" M! a+ {0 E尺寸精度要求精确到小数点后4位。角度单位必须使用十进制度数,不得使用度/分/秒,百分
, ^( z: r2 O' w度和弧度,精度也要求精确到小数点后4位。
回复 支持 反对

举报

sh_mrhg
发表于 2014-12-25 13:02:32 | 显示全部楼层 来自： 中国江苏南通
本帖最后由 woaishuijia 于 2014-12-26 05:15 编辑 3 r% v+ U8 j6 @; `

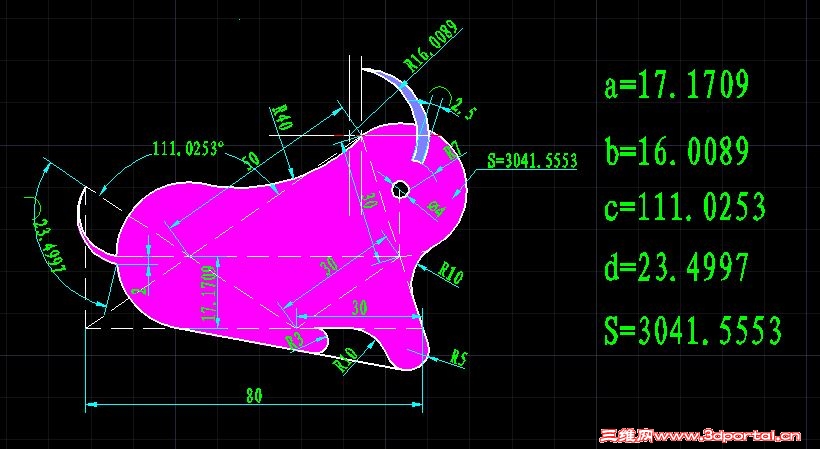

  ^! U0 j6 ?5 |4 e+ g: O交12月作业，赶个末班车 2014.12.JPG
# R2 h  V6 Z- I* A2 ~
4 T  d: G+ L4 i8 r$ d/ A. \2 h

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

mbznianyi
发表于 2014-12-25 15:47:10 | 显示全部楼层 来自： 中国天津
本帖最后由 woaishuijia 于 2014-12-26 05:15 编辑
: {( L) o1 t8 s5 z- _

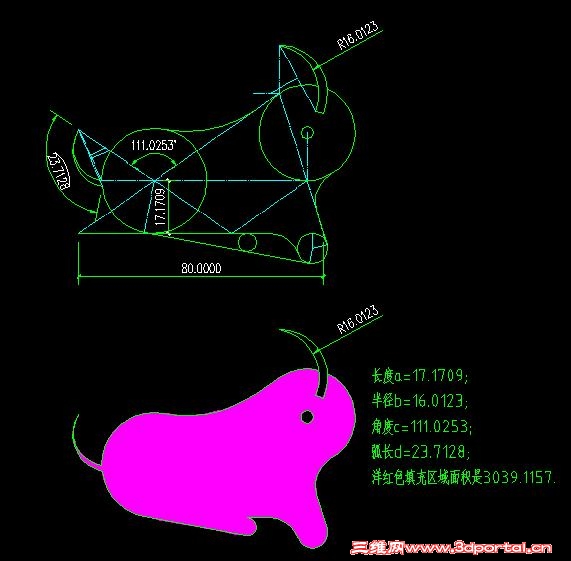

; H# `3 _! F( O* U9 o图刚才没传上来 1412.JPG

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

铜陵小鱼
发表于 2014-12-25 16:11:38 | 显示全部楼层 来自： 中国安徽铜陵
本帖最后由 woaishuijia 于 2014-12-26 05:15 编辑
3 ~( \' d4 W" v8 M: C; \
+ u( W; i+ ]) G0 ]8 A' C; `4 T交作业了！

竞赛.zip

36.46 KB, 下载次数: 0

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

mbznianyi
发表于 2014-12-26 09:05:41 | 显示全部楼层 来自： 中国天津
看来很多都死在角度b上啊，哎
回复 支持 反对

举报

大隐于市
发表于 2014-12-26 12:20:21 | 显示全部楼层 来自： 中国北京

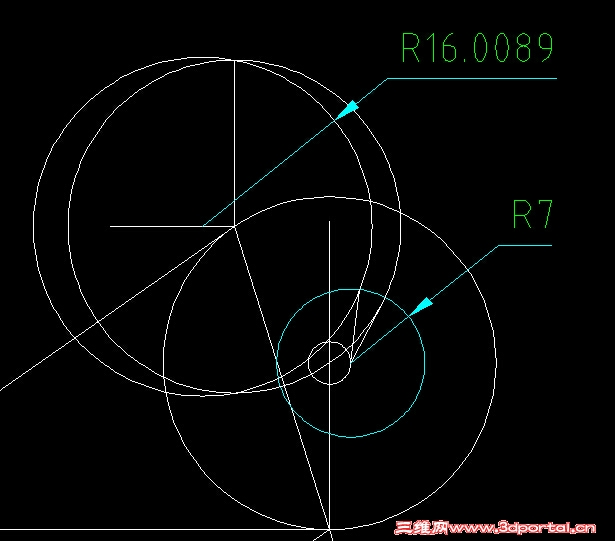

我了勒个去！R7的圆心不是Φ4的圆心，而是Φ4的右象限点。
) v3 b( f" e7 q# J% ^, j! j. K, |. @看图不仔细啊。' `7 ?7 A3 N( {: n# W, T
* Y/ \- S+ }4 G1 K8 s. W+ J
回复 支持 反对

举报

wupeiqi
发表于 2014-12-30 20:08:00 | 显示全部楼层 来自： 中国江苏苏州
画出的给个步骤。  |6 }8 K: Q+ _3 R& j: I
回复 支持 反对

举报

woaishuijia
发表于 2014-12-30 22:27:21 | 显示全部楼层 来自： 中国辽宁
wupeiqi 发表于 2014-12-30 20:08 static/image/common/back.gif7 h3 M% [7 m+ i# w  f
画出的给个步骤。

& I/ D) b% W& Y$ t二楼附件
回复 支持 反对

举报

下一页 »
发表回复
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 注册

本版积分规则

Licensed Copyright © 2016-2020 http://www.3dportal.cn/ All Rights Reserved 京 ICP备13008828号

小黑屋|手机版|Archiver|三维网 ( 京ICP备2023026364号-1 )

快速回复 返回顶部 返回列表
